Проектирование кухни: инструкция по проектированию кухонного помещения с фото-примерами

Виды линейных планировок кухни

В зависимости от особенностей расположения мебели прямая кухня может бывает двух видов:

  • линейной (классической);
  • двухлинейной (модернизированной).

Однолинейные кухонные гарнитуры

Традиционный вариант прямой кухни – это расположение гарнитура вдоль одной стены. Его используют для мебельных композиций длиной не более 4 м. Кроме того, это отличное, и во многих случаях единственное рациональное решение для узких комнат, где нет места для второго ряда мебели.

Двулинейные планировки кухни

Двухлинейная планировка кухни предполагает расстановку мебели не в одну линию, а в два параллельных ряда.

Существует две разновидности двухлинейной кухни:

  • пристенная – модули располагаются вдоль двух противоположных стен;
  • островная – один ряд примыкает к стене, а второй выносится ближе к центру комнаты.

Пристенный гарнитур подходит для кухонь вытянутой формы, а островной – для просторных квадратных помещений. А квартире-студии комплект с островом позволит четко разграничить столовую и гостиную зоны.

Способы кухонной планировки

Первый способ оформления кухни – линейный. При нем мебель выставляется в одну линию. Эта планировка – настоящее спасение для владельцев кухонь маленьких площадей, хотя и в просторных помещениях она будет вполне уместна. Вторая половина кухни при этом может полностью быть отведена под обеденную зону. Там установится удобный стол достаточно больших размеров, способный разместить за собой не только многочисленных домочадцев, но и часто появляющихся в доме гостей. В половине, занятой гарнитуром, будет стоять и основная бытовая техника.

линейная планировка кухни поможет сэкономить драгоценные метры в малогабаритных помещениях

В планировании «вытянутого» кухонного пространства на помощь придет двухлинейная планировка, но сработает она только в том случае, если ваша «вытянутая» кухня – комната не проходная, иначе вас ждет незавидная участь вечно стоять у кого-нибудь на пути, что не вызовет ничего, кроме неудобства и постоянных недоразумений. Если же вы уверенны, что для кухни вашего типа это лучший вариант, то остается лишь убедиться, что ширина кухни достаточна и у шкафов будут беспрепятственно открываться дверцы, а у вас будет достаточно простора для перемещения. Говоря лаконичным языком цифр, между модулями гарнитура должно быть пространство как минимум в 1,2 метра. При двухлинейном расположении мебели практичнее плиту и раковину устанавливать с одной стороны, а холодильник отправлять на другую, тогда не нужно будет носить кастрюли через всю длину комнаты.

при двухлинейной планировке кухни расстояние между гарнитурами должно составлять не менее метра

«Г»-образную кухню считают вариантом универсальным, и не зря. Он позволяет совершить небольшое чудо: удачно спланировать маленькое и проходное помещение. Ее особое удобство в том, что в помещении появится комфортная обеденная зона. При оформлении таким образом просторной кухни стоит озаботиться расположением «горячих» точек, а именно: холодильника, плиты и, естественно, раковины. Они должны оказаться сгруппированными в одной части, неподалеку друг от друга. Это позволит все оставшуюся поверхность сделать рабочей.

“Г” – образное размещение мебели – самая распространенная планировка кухни

В «П»-образной кухне в дело обстановки вовлечены сразу три стены. В этом варианте не возникает проблем с расположением предметов и, как следствие, спланировать пространство комфортно получается всегда. Единственное препятствие для внедрения такой технологии оформления – маленькая площадь помещения. «П»-образный способ – это решение исключительно для просторных кухонь, в остальных случаях получится слишком неудобно и тесно.

“П” – образная планировка подходит исключительно для просторных кухонь

Пятым вариантом станет полуостровное решение. Речь о специфическом дополнении к набору стандартной мебели, на которое возложена миссия отделения зоны готовки от обеденного пространства. Обычно полуостровом становится стол или барная стойка.

пример полуостровной кухни с барной стойкой и плитой

Есть и островной способ. Реализовать его невероятно просто. По сути, в него можно превратить любой вышеописанный вариант. Как правильно спланировать или реконструировать кухонное пространство в этом случае? Достаточно вынести в его центр варочную поверхность, большой стол или установить модуль другой конструкции. Любой из этих шагов автоматически превращает интерьер кухни в островной. Главное, чтобы габариты помещения позволяли обставиться с размахом и сохранить достаточно места для свободного передвижения

Еще раз обращаем внимание – дизайнерские задумки в случае с островным вариантом могут быть реализованы только в кухнях значительных площадей

островной вариант размещения мебели подходит исключительно для крупногабаритных помещений

Четкое создание границ бюджета для проекта

Определиться с бюджетом, выделенным на покупку идеальной кухни – чуть ли не самая важная для большинства людей задача.

Для примера, как лучше всего считать, приведем разные варианты для типовой по размеру комнаты – 10 кв.м.:

Предел бюджета Состав гарнитура
Каркас Фасады Столешница Фурнитура Внутренне наполнение
До 100 тыс. руб. Готовые модули ДСП или МДФ Ламинированное ДСП (постформинг) Обычная Простые полки
До 300 тыс. руб. Индивидуальные размеры Окрашенный МДФ Искусственный камень

(композитный агломерат)

Более качественная Полки

Поворотные механизмы

Сушка посуды

До 500 тыс. руб. Материалы премиум-класса Натуральная древесина (или шпон) Камень со встроенной мойкой Самая лучшая Основной набор

Плюс – выдвижные механизмы

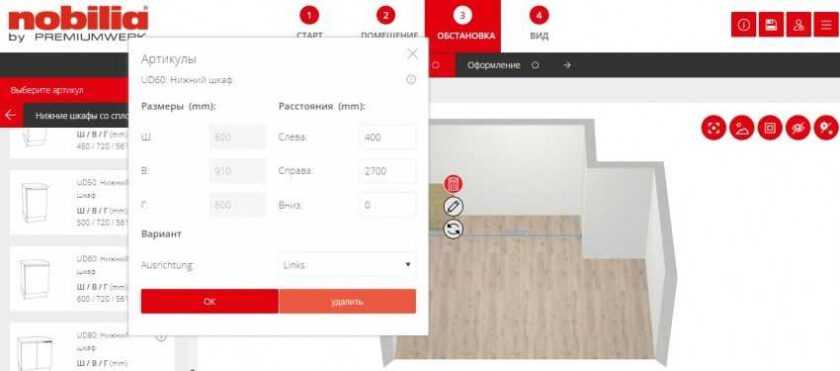

Kitchenplanner.net

Регистрация

Для начала работы в программе, регистрация не требуется, что есть плюс. Вы можете сразу начать работать, нажав на кнопку «Запустить программу планировки кухни», если выберете русский язык в меню слева.

После этого вы попадаете в среду проектирования. Она практически такая же, как и в предыдущих программах, с небольшими различиями. Этот онлайн-конструктор максимально простой для неискушенного пользователя. Открывается в новом окне браузера.

Для справки: эта программа продается в качестве модуля для любых сайтов по продаже кухонь, поэтому может вам повстречаться с некоторыми отличиями от оригинальной версии, которая рассматривается в этой статье.

Работа с программой

Принцип работы с чертежом практически не отличается от программ подобного рода.

  1. 1 Окно разделено на 3 равных части.
  2. 2 Слева ― основное меню выбора, через которое вы делаете общий и конечный выбор модулей, мебели и других продуктов. Довольно просто и понятно, а главное быстро.
  3. 3 Объекты автоматически вставляются в среднее окно с чертежом. Увы, они вставляются наобум и вам придется постоянно корректировать их местоположение либо на плане, либо в трехмерной проекции.
  4. 4 Привычная кнопка для перехода из режима плана в трехмерный появляется только если вы находитесь во вкладке «Добавить кухонную мебель», в остальных вкладках ее нет. Также переход в трехмерный режим осуществляется автоматически при переходе во вкладку «Дизайн», и обратно в режим плана при переходе в другие вкладки меню. Возможно, кому-то покажется это более удобным.
  5. 5 Правая панель возникает при выборе конкретного элемента на чертеже и в ней можно отредактировать его характеристики. Внизу есть панель навигации по чертежу, а сверху ― панель отмены предыдущих действий.

Расстановка оборудования и модулей кухни

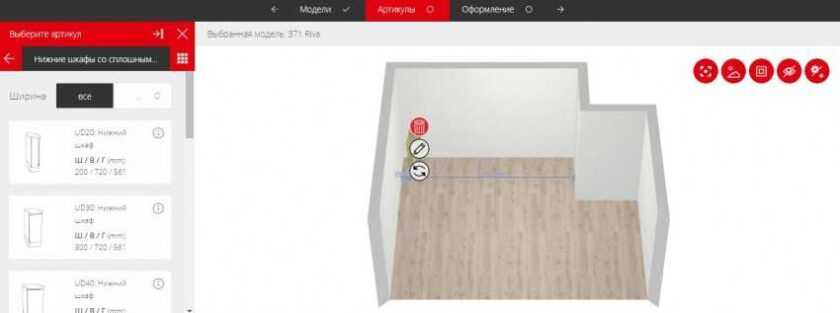

  1. 1 Вам сходу предлагают квадратное помещение, размеры которого вы можете поменять вручную или на чертеже, или изменить конфигурацию с помощью шаблона.
  2. 2 После того как вы адаптировали помещение под ваш проект, нужно вставить окна и двери. Попытайтесь это сделать, и вы удивитесь, но программа практически не имеет привязок. Окна и двери, да и вообще все объекты привязываются «почти» автоматически. Только нужно уловить этот момент.
  3. 3 Нужно отметить, что в трехмерном режиме редактирования, сделать что-либо с элементами нельзя. Ни передвинуть, ни поднять. Трехмерный режим тут просто для просмотра и отображения изменений в самом элементе. Например, фасадов.

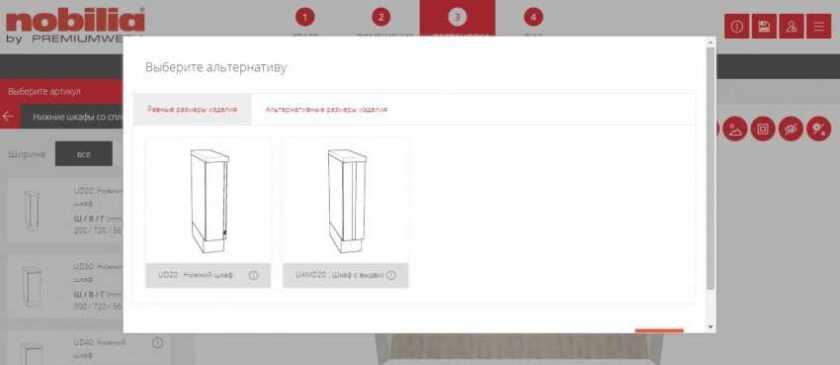

  4. 4 При выборе кухонного элемента, можно сразу же выбрать его стандартный модульный размер, который как правило кратен 5-10 см. Изменить вручную, под себя, нельзя. Все элементы автоматически привязываются к ранее выбранному модулю. Все модули можно изменять или преобразовывать в другие. Приятно, что автоматически проставляются размеры. Правда, только на плане.

В режиме «Дизайн» можно применять изменения ко всей кухне сразу, не выбирая поэлементно: поменять ручки, дизайн фасада, цвет столешницы.

К сожалению, в наборе элементов присутствует только кухонный набор и техника. Ни столов, ни стульев, ни каких-то других аксессуаров тут нет. Возможно их могут добавлять те, кто купит программу для своего сайта.

Вывод результата

У этого онлайн-конструктора отсутствует вывод в виде PDF или фото-визуализации.

Вы просто можете полюбоваться вашей кухней в трехмерном формате. Опять же, скорее всего это ограничение оригинальной «голой» версии программы. Но, вы можете распечатать проект из меню браузера или просто сделать скриншот.

Не следует пользоваться функцией «Получить предложение», так как скорее всего вам никто не ответит, или придет предложение купить программу. Эта функция привязывается непосредственно к сайту магазина, куда эта программа встроена.

Плюсы программы:

  • Не требует регистрации
  • Удобная в управлении
  • Автоматически проставляет размеры
  • Обширная база фасадов и фурнитуры
  • Можно сохранять проект через почту
  • Реплейс обьектов

Минусы:

  • Ограниченная база моделей для проекта
  • Слабые привязки
  • Невозможность редактирования в 3d
  • Нет фото-визуализации и вывода проекта в PDF

Кухонная тумба под врезной духовой шкаф (расчет деталей)

Детали:

Бока – 500 х 712 – 2 шт. Дно – 500 х 568 – 1 шт. Полка – 500 х 568 – 1 шт. Выдвижной ящик: 50 х 500 – 2 шт., 50 х 510 – 2 шт.

Бока, дно и полка рассчитываются аналогично предыдущим шкафчикам

Обратите внимание, ящик, в который планируется устанавливать встраиваемую духовку, лишен верхних цоколей, так как они будут препятствовать как установке духовки, так и врезке варочной поверхности

Полка, на которую будет ставиться духовой шкаф, должна быть опущена на 600 мм вниз относительно столешницы. То есть чистый проем здесь составляет не менее 600 мм (лучше сверится с инструкцией к бытовой технике).

Также, в этой тумбе целесообразно в оставшемся пространстве установить выдвижной ящик, чтобы по максимуму использовать образовавшуюся нишу под духовкой.

Укрепившиеся законы построения архитектуры традиционных кухонь

Проектирование традиционного или иначе классического кухонного дизайна предполагает следование определенным законам (принципам). Ничего сложного в этом деле нет, так как все правила уже придуманы и отработаны многими поколениями ремесленников на невероятном количестве проектов

Их надо просто знать и научиться применять.Очень важно обозначить те цели, к которым изначально вели и сейчас ведут эти законы. Это достижение в пространстве состояния постоянства, статичности и стабильности

Это избежание намеков на излишнюю подвижность, непостоянство, переменчивость и динамику. В этом и есть вся сущность консервативной КЛАССИКИ.

Вообще-то архитектура кухонной мебели включает архитектуру всей мебельной композиции и архитектуру деталей

Это важно понимать прежде чем обсуждать основную суть этой части публикации

Архитектура мебельной композиции – взаимное расположение мебельных модулей, соотношение размеров модулей между собой и по отношению к линейным размерам всей мебели (высота, ширина и глубина).

Архитектура деталей – детальное строение отдельных деталей мебели, таких как мебельные дверки, цоколя, карнизы и прочие функциональные или декоративные элементы.

И вот законы (принципы), относящиеся к кухням …

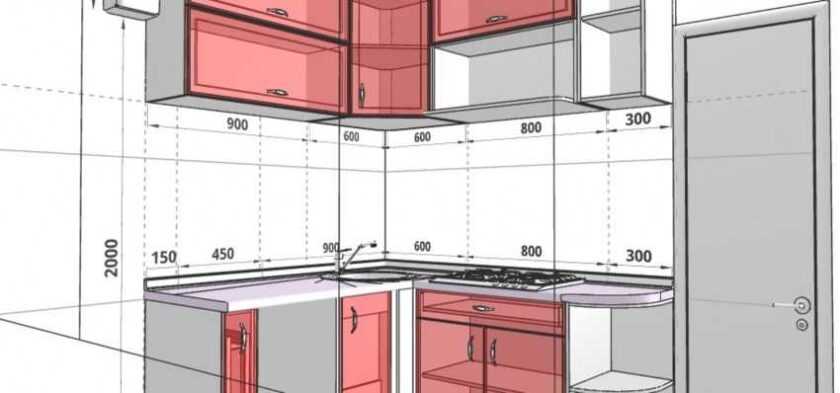

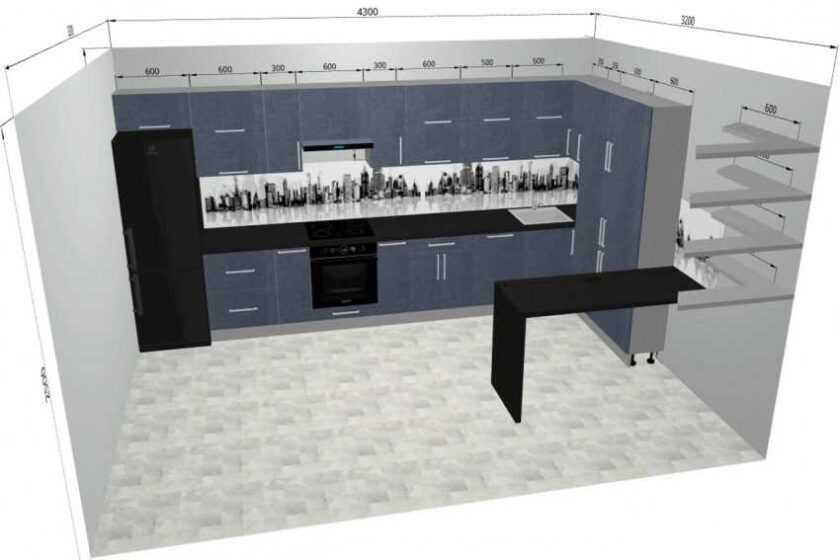

Галерея проектов с размерами

Угловые.

Правая угловая планировкаЛевая угловая кухняРисунок кухни с угловой мойкой

Линейные.

Этап 1. Определение потребностей и требований

Прежде чем приступать к планированию гарнитура, подумайте, что именно вам от него нужно. Например, если вы часто устраиваете домашние праздники и вечеринки, тогда стоит предусмотреть на кухне место для хранения сервиза и мини-бар. Обожаете печь? Отметьте для себя, что в будущем гарнитуре должно найтись местечко для всевозможных форм, формочек и хлебопечки .

Подсказка

Будет здорово, если вы составите список нужной техники, габаритной утвари и посуды, а также особенностей вроде полки для кулинарных книг, бутылочницы, модуля для хранения совка и веника и прочего.

Основные принципы

Принципы эргономики кухни подразумевают четкое разделение помещения на отдельные зоны. Классическим считается традиционный треугольник, состоящий из мойки, плиты или варочной панели и холодильника. Но если во главу угла ставится кухонная рабочая поверхность, холодильник вовсе может быть вынесен в другие помещения.

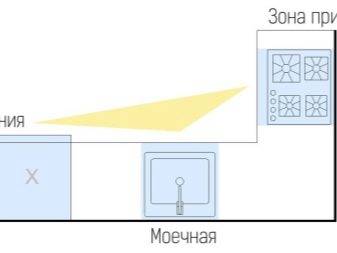

Эргономичная кухня строится на базе равностороннего треугольника, где зоны располагаются строго определенным образом.

«Горячая». Здесь устанавливается газовая или электрическая плита, варочная поверхность. Если используются источники магистральной подачи ресурсов, именно эта точка становится основной.

Получение рабочего треугольника возможно практически в любом типе планировки: с островом, в линейном или двухрядном варианте, в Г-образных и П-образных конфигурациях. Стоит учесть, что для газовых плит действует правило расположения в 7 см от поверхности стен — их лучше не размещать в углу, потеря площади будет слишком велика. Кроме того, все брызги жира и грязи будут распространяться хаотично, и площадь уборки будет гораздо больше.

Расстояние мойки от стояка не может составлять более 2,5 м.

Оптимальное расстояние между всеми блоками треугольника в угловой кухне (с раковиной в центре) — 60 см. В линейной планировке между мойкой, холодильником и плитой устанавливаются тумбы с раздельными столешницами. При двухрядном размещении модулей гарнитура нужно располагать вершины на расстоянии 120 см. Вдоль противоположной стены размещается холодильник.

Выбор цвета, материала, фактуры.

Только расставив все на свои места, можно приступить к выбору материала, фактуры и цвета фасадов, столешницы, учитывая выбранный дизайн.

  • Цветовое оформление. В общем случае, выбор цвета мебели, элементов декора и техники зависит от выбранного стиля в дизайне интерьера и естественной освещенности кухни.
  • Но независимо от того, какой дизайн выбран, следует помнить, что умеренная цветовая гамма и отсутствие ярких ядовитых оттенков – спутники кухонного уюта и расслабляющей атмосферы. Контраст и акценты можно расставить за счет стильных аксессуаров.

Освещение влияет на удобство использования кухни. Центрального освещения часто бывает недостаточно. В основном проекте постарайтесь спланировать дополнительный источник света в районе мойки и бра возле обеденной зоны, что поможет добиться полной световой гармонии на кухне. Но и меру тоже нужно знать – не более трех крупных источников света на кухне.

А теперь ответим на вопрос «К кому обратиться за помощью при проектировании кухни?».

Все очень просто: если личные проекты не вызывают восторга, либо же размеры и особенности кухни не позволяют придумать выход своими руками, зовем на помощь одного из двух помощников.

Напольные шкафы

Нижний ярус шкафов ограничивается сверху столешницей, а снизу может иметь панельное, закрытое напольное покрытие, устанавливаться на ножках или сочетать элементы навесных конструкций без упора в пол.

Следует учитывать конструкции открывания дверей: или это выдвигающиеся механизмы, или петельный, навесной способ, или сложный по траектории механизм с выдвигающимися панелями, состоящими из нескольких частей, или обычные тканевые занавески на струнах, которые отодвигаются в сторону.

Минимальное пространство для свободного открывания должно быть не менее 40 см плюс место для свободного перемещения вдоль гарнитура и по кухне. Множество ящиков, шкафов с полками умещают кухонную утварь и помогают экономить пространство.

Особенности линейной планировки

Линейная планировка кухни подразумевает размещение мебели в один ряд без углов. Такой вариант подойдет и для прямоугольных, и для квадратных помещений длиной не менее 2,5 м. Существует два варианта линейной (прямой) планировки

  • однорядная, когда кухонный гарнитур находится вдоль одной стены, а на противоположной части кухни ставят стол и стулья;
  • двухрядная, при которой кухонные шкафы и техника располагаются друг напротив друга вдоль двух стен, а для обеденной зоны отводится место посередине.

Однорядная линейная планировка лучше всего подходит для узкой и вытянутой кухни

Двухрядная планировка позволяет организовать на кухне дополнительные рабочие зоны и места хранения

Примечательно, что прямая планировка подходит не только для маленьких, но и для больших кухонь 12–15 кв. метров. Здесь есть еще больше возможностей оптимизировать пространство за счет острова или полуострова.

Достоинства

  • Прямые кухонные гарнитуры привлекают низкой стоимостью, поскольку угловые модули и торцевые шкафы всегда стоят дороже. В случае нестандартной планировки с «кривыми» стенами индивидуальный заказ все равно обойдется дешевле, чем заказ с мебелью с поворотами.
  • Линейная кухня внешне выглядит компактно и стильно, а ее дизайн несложно продумать самостоятельно. Кроме того, с помощью подобной планировки визуально расширяется небольшая площадь помещения.
  • Кухонный гарнитур не предполагает многофункциональной угловой фурнитуры с дополнительными открытыми полками, до которых порой сложно дотянуться. Все необходимое находится под рукой.
  • Пространство используется рационально. Это касается и небольших кухонь длиной немногим более 3 метра, и просторных помещений со свободной планировкой.

Линейная кухня не требует сложной проектировки и может быть спланирована самостоятельно без разработки профессионального проект-дизайна

Недостатки

  • В прямых кухнях отсутствует так называемый принцип треугольника, который очень важен для хозяек. Он подразумевает визуальное объединение трех основных элементов – плиты, мойки и холодильника. Эргономичность сохраняется в угловом и П-образном гарнитуре.
  • Если прямая кухня удлиненной формы, то много лишних сил и энергии тратится на то, чтобы бегать из одного конца помещения в другой.
  • Маленькие прямые кухни с холодильником не позволяют вместить рабочую поверхность необходимой длины.

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

Детали:

Бок – 300 х 500 – 2 шт. Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание!

Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

​Примеры дизайна кухни

Ищите вдохновение для работы? Взгляните на фото впечатляющих дизайнов:

Стильный проект кухни

Чтобы не было резких углов, соединение ящиков было закруглено

Классический стиль в дизайне кухни

Минималистичное размещение предметов

Белые цвета и много света расширяют пространство

Стили лофт и минимализм стали очень популярны в последние годы

Холодильник можно разместить в специальном шкафчике: так он не будет выделяться на общем фоне

Идеальное расположение холодильника, раковины и зоны готовки в виде треугольника

Маленькая угловая кухня, которая включает в себя все необходимое

Столешницу можно сделать частью кухни — тем самым расширив ее

Для маленького помещения подходят угловые кухни

Стильный дизайн для небольшой комнаты

Используйте любое пространство для размещения предметов

Дизайн кухни для дачи

При правильной планировке небольшой дачный дом может включать в себя все необходимое

Открытое хранение посуды может стать частью дизайна

Для экономии пространства используйте стены для хранения посуды

Уберите на верхушки шкафов предметы, которые редко используете

В боковые части шкафов можно встроить полки или повесить крючки

Необычные формы в интерьере

Техническое оснащение

Современная кухня должна быть укомплектована качественной бытовой техникой. При оформлении проекта необходимо тщательно продумать, каким образом максимально органично вписать технику в мебельный гарнитур. Первым делом стоит позаботиться о том, чтобы по проекту соблюсти правило треугольника, который предусматривает размещение плиты, мойки и холодильника, заполняя его углы. Это позволит продлить срок эксплуатации данных важнейших приборов: холодильник не будет нагреваться от плиты, а брызги от мойки не будут попадать на сковородку, причиняя хозяйке травмы

Также очень важно позаботиться о вытяжке. Качественный агрегат поможет максимально обеспечить проветривание помещения во время приготовления пищи и сохранить поверхности стен и мебели от жирного налета и копоти

Приборы типа микроволновой печи, блендеров, кофемолок или универсальных кухонных комбайнов помогут сделать процесс готовки быстрым и продуктивным. Для больших помещений очень актуальными будут модели бытовой техники на дистанционном управлении, что позволит проветрить кухню, включить свет или выключить плиту, не отвлекаясь от общения с гостями

При покупке техники следует обратить особое внимание на ее качество. Кухня является зоной повышенной влажности и тяжелых испарений в виде жира, здесь присутствует огонь и электричество в больших количествах, а также она доступна детям

Поэтому качественная исправная техника будет залогом безопасности всей семьи, а добросовестный производитель сделает эксплуатацию легкой и приятной.

Встраиваемая техника подбирается на стадии планировки кухни

Предварительный план

При планировании помещения потребуется учесть множество нюансов, которые играют важную роль при дальнейшем использовании. На данном этапе тщательно прописываются размеры комнаты, высота верхнего и нижнего яруса шкафов, расположение плиты, мойки, холодильника, где будут находиться источники света. Важным моментом при расчетах является учет количества деталей, крепежа.

Наглядная схема дает наиболее точное представление о будущем помещения и работах, которые предстоит выполнить. Сделать это можно в несколько способов:

Чертеж на бумаге. Простой эскиз на тетрадном листочке в клеточку позволит наглядно представить расстановку мебели, внести какие-то изменения, подобрать наиболее функциональные элементы обстановки и техники.

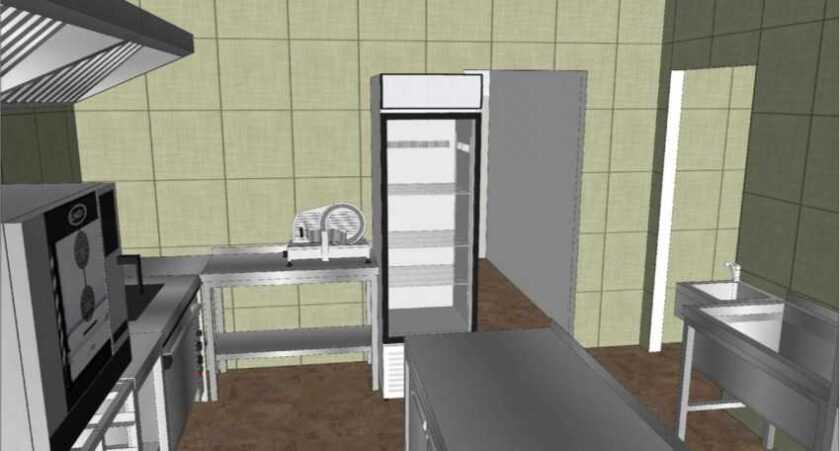

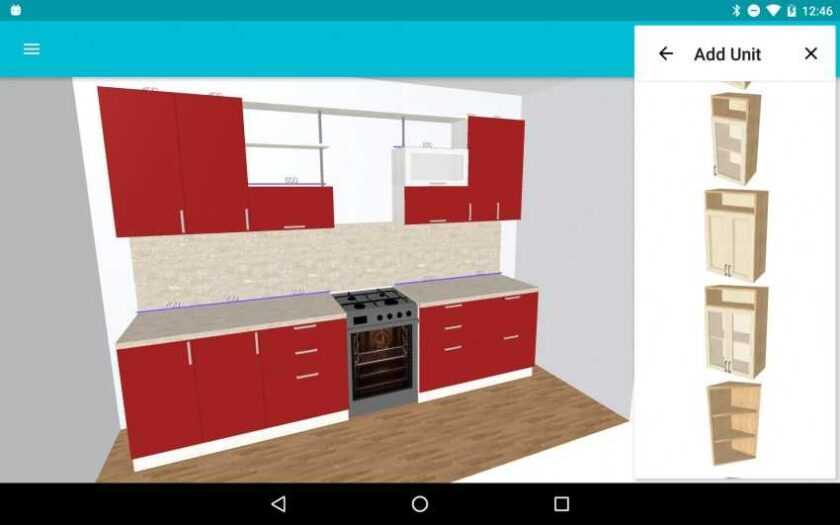

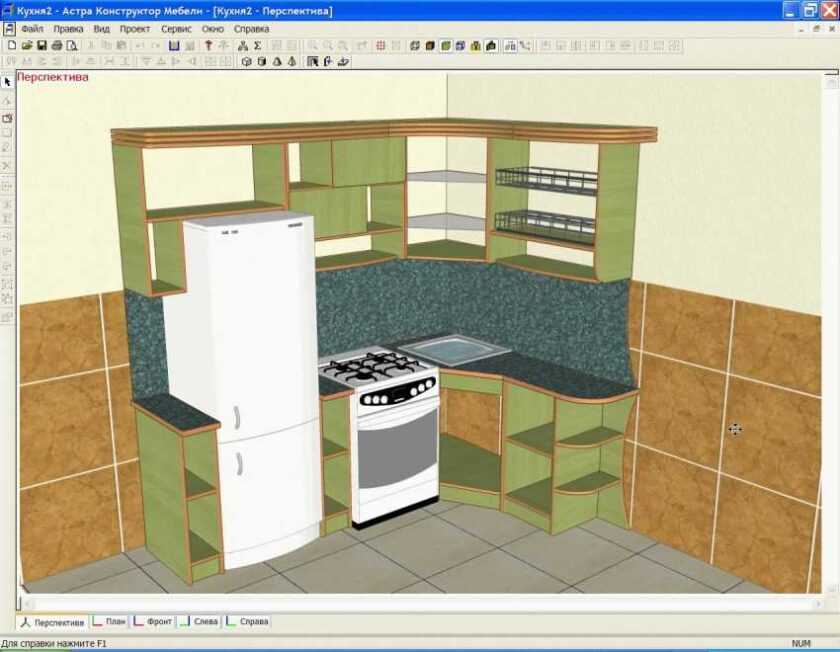

Компьютерное моделирование. Проектирование кухни онлайн с помощью программ позволяет точно по месту расположить гарнитур с указаниями параметров комнаты. При необходимости внести изменения, добавить, убрать детали, сориентировать по цветовой гамме.

Воспользоваться услугами профессиональных дизайнеров, которые ориентируясь на пожелания заказчика и параметры помещения, помогут создать подходящий интерьер.

Самый простой вариант создать первоначальный план – выбрать из готовых предложений. На просторах интернета есть множество вариантов, которыми можно воспользоваться. Бесплатное проектирование кухни снизит затраты на подготовительные ремонтные работы, даст визуализацию будущего пространства.

С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

ИллюстрацияОписание

Замер №1

Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции.

Замер №2

При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.

Замер №3

Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.

Замер №4

С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.

Замер №5

На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).

Замер №6

При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.

Замер №7

К основным размерам относится ширина противоположной от окна стены (L6 на схеме).

Замер №8

Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола).

Замер №9

При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).

Замер №10

При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.

Замер №11

Полученные замеры отображают на эскизе.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
