Профили для гипсокартона: виды, размеры и назначение

Виды профилей под гипсокартон и их назначение

Для человека далекого от строительства и ремонтных работ специфические термины, которые используют специалисты при выборе металлопрофилей, могут показаться абракадаброй.

Но как оказалась, профили действительно отличаются один от другого как минимум по трем параметрам:

  • Внешнему виду;
  • Предназначению;
  • Размерам.

Для того, чтобы разобраться в вопросе выбора металлопрофилей и была составлена эта инструкция. Из нее вы узнаете не только как выбрать профиль для гипсокартона, но и какие инструменты вам будут необходимы для работы, а также полезные советы и маленькие хитрости при работе с этими материалами.

Оборудование для проката

Основные элементы линии по производству профиля

Несмотря на то, что устройства для изготовления металлических деталей обрешетки от разных производителей отличаются по конструкции, общая схема функционирования таких систем остается неизменной.

Как правило, профилегибочный станок включает в себя:

Разматыватель – приспособление для подачи ленточной заготовки на обработку. В большинстве моделей гибочных станков применяются консольные разматыватели, использование которых обеспечивает автоматическую подачу материала на гибку.

  • Прокатный стан. Основной элемент линии, отвечающий за профилирование заготовки. В зависимости от типа линии прокатные станы могут производить профили как одного типоразмера, так и сразу нескольких – без перенастройки. Естественно, для производства широкого ассортимента изделий вторая разновидность является более предпочтительной.
  • Отрезное устройство, как правило, пневматические ножницы. Главная задача этого узла – обрезка готовых изделий по заданным габаритам. Наилучшие модели ножниц оборудуются системами типа «летучая рубка», что позволяет производить обрезку профиля без остановки прокатного стана. Точность резки составляет +/- 5 мм от заданных параметров.
  • Приемный стол отвечает за складирование готовых изделий.

Схему линии по изготовлению профиля вы можете видеть на фото.

Кроме уже упомянутых элементов оборудования по изготовлению металлопроката обязательным компонентом является система управления. Как правило, такая система поставляется вместе с оборудованием и работает под управлением сертифицированного программного обеспечения.

Особенности выбора и наладки производства

По большому счету, основное количество линий, представленных на рынке, характеризуются вполне достойным качеством и производительностью.

И все же, планируя открыть бизнес по прокату профиля для ГКЛ, нужно принимать во внимание следующее:

  • Лучше приобретать отечественный или европейский станок для производства профиля для гипсокартона – Китай, хоть и отличается более демократичными ценами, несколько уступает по качеству.
  • Важным фактором при выборе должны быть услуги по настройке станочной линии. К примеру, многие компании предлагают покупателям оборудования всестороннюю помощь в наладке всех бизнес-процессов, вплоть до подписания контрактов с поставщиками максимально подходящего сырья.

Также не следует забывать о настройке и калибровке оборудования. Конечно, с любым станком в обязательном порядке поставляется инструкция – но без наличия соответствующих навыков за настройку своими руками браться не стоит. Это как раз тот случай, когда привлечение специалистов со стороны будет вполне оправдано!

Как видите, выбрать подходящий станок для профиля гипсокартона – это еще только полдела. Но если вы подберете нужное оборудование, эффективно настроите его и грамотно организуете рабочий процесс, то производство деталей для гипсокартонной обшивки вполне может стать источником солидного дохода!

На сегодняшний день гипсокартон пользуется большой популярностью из числа отделочных материалов. Он не только применяется для обустройства межкомнатных перегородок, но и для создания многоуровневых потолков и стен. Более того, простота его монтажа позволяет с ним справиться даже неопытному строителю, что и является одной из причин его частого использования простыми людьми для своих нужд, не нанимая для этого мастеров.

Рекомендации

Несмотря на то, что габариты профильных составляющих обычно стандартизированы, сделать комплект профилей для получения каркаса из металла стоит из ассортимента единого изготовителя. В обратном случае есть риск столкнуться с определенными нестыковками, а точнее:

  • Разные параметры ширины, длины и профильной глубины.
  • Толщина металла.
  • Качества (свойства).

Если вы планируете крепить на стены что-то чересчур тяжелое, следует заранее убедиться в том, что профиль прочный. Для этого стоит постараться согнуть его вручную. Если изделие поддается вам без труда, это далеко не лучший выбор. Жесткие профили могут чуть прогибаться, но сохранять форму он точно должен. Его можно купить в проверенном магазине с идеальной репутацией. Форма металлического профиля тоже будет иметь значение, и тем более это касается стоечного профиля, который оснащен загнутыми торцами и особыми ребрами для того, чтобы усиливать прочность

Каждый изготовитель придерживается определенной конструкции изделия, и потому стоит обратить внимание на такие свойства. Металлический профиль из рифленой стали куда надежнее, нежели аналог из гладких материалов, причем цена повысится на 25%

5 675

Как выбрать профиль для гипсокартона

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные варианты.

Они отличаются по следующим параметрам:

  • предназначению;
  • внешнему виду;
  • размеры (толщина).

Выбор требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы под гипсокартон.

Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

  • направляющий для применения на потолке ПНП/UD;
  • потолочный ПП/CD;
  • стоечный ПС/CW;
  • направляющий ПН/UW.
  • угловой. Используется при создании арки или фигурной перегородки.
  • маячковый. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Первые четыре вида являются основными, а остальные – вспомогательными.

Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль под гипсокартон вам будет нужен в каждой конкретной ситуации.

Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции из гипсокартона.

Виды профилей

Профили для монтажа гипсокартона изготавливают из высококачественного металла. Это, как правило, сталь и алюминий. Но в работе чаще используются стальные, поскольку алюминиевые обходятся значительно дороже.

При возведении перегородок, установке подвесного потолка используется несколько видов профилей, которые соединяются между собой при помощи дополнительных деталей и саморезов.

Это позволяет обеспечить надёжность и устойчивость конструкций.

Направляющие для каркаса

Направляющий профиль (сокращённо ПН). Внешне напоминает планку, выполненную в форме буквы П с гладкими боковыми стенками. Профиль используется в качестве опорного при возведении перегородок в помещениях или коробов, которые скрывают коммуникации.

Стоечный профиль (сокращённо ПС). Похож на ПН, но имеет дополнительные полочки. ПС устанавливается в направляющие, тем самым обеспечивая жёсткость конструкции. К нему крепят листы ГКЛ.

Профиль стоечный

Потолочный направляющий (ПНП). Применяется для монтажа подвесных потолков. Выполнен в стандартной форме буквы П и имеет абсолютно гладкую внутреннюю поверхность. При монтаже крепится по периметру комнаты, после чего присоединяются другие элементы.

Направляющий потолочный

Потолочный несущий (ПП). Устанавливается в ПНП, после чего монтируется гипсокартон.

Обычный потолочный

Дополнительные профили

К дополнительным профилям относят те, что позволяют улучшить прочность, надёжность, безопасность.

Арочный — гибкий профиль с боковыми разрезами. Предназначен для монтажа фигурных конструкций: перегородок, потолка, арок.

Угловой профиль. Предназначен для защиты углов перегородок и стен. Существует несколько типов: перфорированный, с сеткой и на бумажной основе.

Ниже приведена таблица с характеристиками профилей.

Аксессуары

Для соединения между собой и крепления профиля потребуются дополнительные детали.

Соединители одноуровневые и двухуровневые. Используются при монтаже подвесных потолков, позволяют скрепить перекрещивающиеся профили.

Анкерные подвесы. Используются при установке подвесных потолков. Устройство позволяет регулировать высоту потолка.

Перфорированные подвесы. Одной стороной крепятся к стене или потолку. К боковым перфорированным прикручиваются профили.

Какими бывают гипсокартонные профили: типы и размеры

Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.

Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.

Стоечный профиль (CD или ПП профиль)

Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.

Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.

Размеры профилей:

  • Длина – от 2,5 до 4 м;
  • Ширина – 60 мм;
  • Высота полок – 2,7-2,8 см.

Направляющий профиль для обшивки (UD или ППН)

UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.

Используются в качестве направляющих в которые вставляются стоечные профили.

Размеры направляющих для гипсокартона:

  • Длина – 3 м;
  • толщина – 0,55 мм;
  • ширина – 2,7 см;
  • высота – 2,8 см.

Профили для создания перегородок — UW или ПН

Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.

Используются в каркасе в качестве направляющих при создании перегородок.

Размеры профилей:

  • Длина – от 2 до 4 м;
  • высота полок – от 3,7 до 4 см;
  • ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.

Профили для перегородок — CW или ПС

Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.

Используются для создания каркаса при монтаже перегородок.

Размеры профиля под гипсокартон:

  • Длина – от 3 до 4 м (специальные длины делают на заказ);
  • высота полок – 5 см у Кнауф и 4 см у Гипрок;
  • ширина – сообразно с профилем UW или ПН.

Арочные профили

Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.

Размеры арочных профилей:

ВогнутыеВыпуклые
Радиус, мм.Длина, мм.Радиус, мм.Длина, мм.
500 — 10002600, 3100, 4000
1001 — 20001001-20002600, 3100, 4000
2001 — 30002001-3000
3001 — 40003001-4000
4001 — 50004001-5000
> 5000> 5000

Чем разрезать?

До начала работ с профилем из металла следует узнать, чем его можно разрезать. Следует произвести подготовку соответствующих инструментов. Как правило, для этого применяют болгарку, электрический лобзик, ножницы по металлу или ножовку.

Электрический лобзик

В инструмент следует поставить пилку для металла, и начинают резку с одного из профильных ребер. Для начала стоит отпилить тыльную часть, а после и грани по бокам. При применении данного метода отмечают высокое качество распиливания, а еще отсутствие заусенцев.

Болгарка

Ножовка

Когда нет возможности работать электрическими инструментами, на выручку придет простая ножовка по металлу. Распиливание в таком случае стоит начать с ребра, а после перейти на боковые части и тыльный профиль. Неудобство такого метода заключается в том, чтобы при распиливании с механическим воздействием профиль может деформироваться. Более того, силовые и временные траты куда выше, нежели при работе болгаркой или электрическим лобзиком.

Ножницы для металла

Это весьма простой и максимально популярный метод для разрезания металла. Разрез при помощи ножниц выполняют строго по линии разметки, и применение инструмента высокого качества – одна из гарантий для того, что выйдет красивый и высококачественный срез. Самое сложное в таком методе – вероятность схода с линии разметки. Для идеального результата может понадобиться тренировка или совмещать распил ребер при помощи ножовки и после дорезать все ножницами.

Профиль для гипсокартона

В настоящее время получили широкое распространение профили для гипсокартона. Причин, по которым это стало возможно, множество – данный способ отделки довольно удобен и прост в монтаже, его стоимость достаточно низкая и, вообще, он является очень эффективным.

Профили для гипсокартона являются некой конструкцией из металла, которая предназначена для того, чтобы на нее впоследствии крепились листы гипсокартона, предварительно раскроенные.

Таблица размеров

Профиль для гипсокартонаРазмер профиля
1Угловой31х31 мм
2Потолочный 60х27 мм
3Направляющий 40х50, 40х65, 40х75 и 40х100 мм
4Стоечный 50х50, 50х65, 50х75, 50х100 мм

Основные критерии выбора профиля

При выборе профиля следует учитывать следующие параметры:

  • материал изготовления;
  • виды профилей и их типовые размеры;
  • толщину профиля;
  • производителя.

Материалы изготовления

Профили для крепления гипсокартона могут быть изготовлены:

из дерева. Такие крепежные элементы отличаются минимальным сроком эксплуатации, так как сильно подвержены воздействию влаги, разрушающей структуру;

Деревянные профиля для гипсокартона

из металла (рисунок выше). Металлический профиль служит более длительный срок. Он не подвержен негативному воздействию влаги, солнца и так далее. Для дополнительной защиты изделий от коррозии профиль изготавливается из алюминия или оцинкованной стали.

Наибольшей популярностью пользуются металлические профили, изготовленные из оцинкованной стали, так как они отличаются повышенной прочностью и более низкой стоимостью.

Разновидности и типовые размеры профилей

В зависимости от предназначения металлопрофиль может быть:

  1. направляющим (маркируется буквами ПН). Сечение профиля – буква П. Предназначение  — сооружение стоек и основных перемычек для перегородок. Направляющий профиль монтируется по периметру каркаса будущей конструкции и устанавливается по периметру дверей и окон;

Основной профиль для каркаса

  1. стоечный (маркируется буквами ПС). Профиль также имеет сечение в виде буквы П, но по бокам дополняется ребрами жесткости и полочками, что придает устройству более высокую прочность. Закрепляется на направляющие элементы, и именно к этому виду профиля и производится крепление листов гипсокартона;

Устройство для крепления листов гипсокартона

  1. потолочный (маркируется буквами ПП или ППН). Профиль для потолка также подразделяется на направляющий и стоечный. Основное отличие от предыдущих видов – габаритные размеры, которые существенно меньше вышеописанных видов;

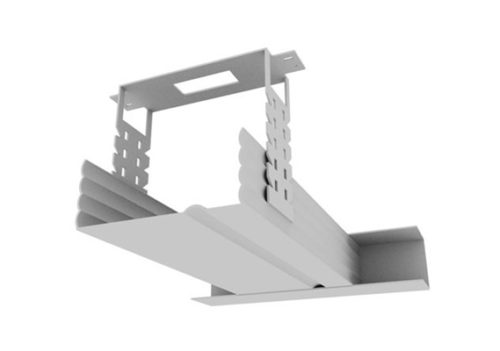

Устройства для сооружения каркаса на потолке

  1. арочный – специальный профиль для сооружения арок и иных радиусных конструкций.

Профиль для сооружения изогнутых конструкций

  1. угловой. Представляет собой прямой угол. Используется для корректного оформления углов конструкции из гипсокартона.

Профиль для укрепления углов гипсокартон

Все виды профилей имеют свои типовые размеры, которые представлены в следующей таблице:

Направляющий профильСтоечный профильПотолочный профиль
ППППН
28х27 мм50х50 мм60х27 мм28х27 мм
50х40 мм65х50 мм — —
65х40 мм75х50 мм — —
75х40 мм100х50 мм — —
100х40 мм — — —

Подбор размеров профилей осуществляется в зависимости от нагрузки на крепежные элементы. При изготовлении одного каркаса рекомендуется использовать профили одинаковых размеров.

Выбор толщины

Размеры профиля – это не только габаритные размеры, но и толщина металла, примененного для изготовления крепежного элемента.

В продаже можно найти профили по невысокой стоимости, но изготовленные из металла толщиной, 0,2 – 0,4 мм. Такие элементы не рекомендуется использовать при обшивке потолка, стен и сооружении больших по размерам перегородок, так как прочность готовой конструкции будет минимальная.

Специалисты рекомендуют применять профили толщиной 0,5 – 0,6 мм для обшивки потолка и стен, если высота помещения составляет не более 3 м, и 0,6 – 0,8 для перегородок и обшивки помещений с высотой потолков более 3 м.

Выбор производителя

Особое внимание рекомендуется уделить и производителю профиля. Наиболее популярными являются компании:. Knauf

Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Knauf. Продукция компании полностью соответствует заявленным параметрам и отличается правильностью геометрических форм, но стоимость строительных материалов достаточно высока;

Профиль с точными размерами и геометрией

Гипрок. Отличительной чертой профилей является рифление поверхности металла, что с одной стороны увеличивает показатель жесткости конструкции, а с другой – не позволяет достичь максимального соприкосновения при соединении отдельных элементов конструкции, что может привести к постепенному «разбалтыванию» и образованию скрипов;

Профиль с рифленой поверхностью

Металлист. Профиля отличаются более низкой стоимостью, но и некоторым несовпадением размеров, что несколько затрудняет сборку каркаса.

Как выбрать профиль для каркаса под гипсокартон

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный “подводный камень”, на котором можно не только споткнуться, но и потонуть. И этим “камнем” является толщина каркасного элемента под гипсокартон.

Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции

Для чисто декоративных вариантов можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.

Современные металлопрофиля по толщине бывают трех основных видов:

  • толщина 0,4 мм. Считается наиболее “слабым”, поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
  • толщина 0.45 мм. Считается “золотой серединой”. Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
  • толщина от 0.55 мм. Самый дорогой и “серьезный”. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Строительный профиль виды. Строительные профили: виды и область применения

Строительный профиль – это изделие, имеющее заданную форму поперечного сечения, используемое в строительных работах всех типов, видов (в зависимости от самого типа конструкции). Данный вид профилей изготавливается из различных конструкционных материалов (металла, пластика и т.п). Больше стройматериалов можно посмотреть в стройкаталоге . Изготовление изделий осуществляется несколькими основными методами, наиболее распространенными в наше время:

  • ковка;
  • прокатка;
  • экструзия.

Благодаря использованию вышеупомянутых видов конструкций из металла, сроки, легкость возведения зданий и сооружений существенно оптимизируются. Сам процесс постройки, ремонта становится гораздо более простым, удобным. Изготавливают строительные профили из самого высококачественного металла, поскольку они должны обладать хорошими эксплуатационными характеристиками. Фото разновидностей данных металлоконструкций можно посмотреть ниже.

Виды строительных профилей

Используются такие профили во всех видах строительных работ, существует несколько основных видов конструкций, которые применяют в зависимости от того, какое назначение они имеют. По данному принципу следует различать несколько основных видов:

  • профиль потолочный – наиболее часто встречающийся элемент декора, так же используется для обустройства фальшивых стен;
  • направляющий профиль UD – позволяет создавать арки, откосы. Основная способность – легко поддается резьбе;
  • перегородочный строительный профиль – сфера использования понятна из названия;
  • направляющий CW – основной сферой применения является создание фальшивых стен в жилых, коммерческих, офисных зданиях.

Строить с помощью такого профиля легко, благодаря хорошим эксплуатационным характеристикам, возможности вариативности использования.

Как изготавливают?

Размеры строительного профиля зависят от того, для чего он будет использоваться. Как же изготавливают профиль для строительства? Поскольку пластик – это не совсем подходящий вариант для строительства (не обладает необходимой для долгой эксплуатации конструкций прочностью), изготавливают данный вид металлический изделий из стали. Именно это позволяет эксплуатировать профили в большинстве конструкций, используемых из строительства. Способы производства таких конструкций – это: ковка, прокатка и экструзия (различные виды создают по-разному).

Область применения

Область применения профилей зависит от того, к какому типу, марке они относятся. В современном строительстве существует много работ, в которых необходимо применение металлического профиля. Вот основные из этих направлений:

  • CD 60 или ПП 60 – используется для создания современных, устойчивых к нагрузке потолочных конструкций;
  • ПН 27 или UD 27 – строительство арок, ниш и откосов;
  • CW 50 – незаменим, если говорить о строительстве тонких перегородок;
  • UW 50 – применяется в качестве направляющего профиля для CW 50;
  • CW 75 – надежный профиль для создания фальшстен;
  • UW 75 – профиль, который служит направляющей для предыдущего, описанного нами (CW 75);
  • CW 100 – стоечный профиль для создания перегородок всех типов, видов;
  • UW 100 – как во всех предыдущих случаях (по аналогии), используется в качестве направляющего профиля для CW 100.

Без использования профиля было бы невозможно осуществлять некоторые ремонтные и строительные работы. Именно благодаря его качеству, большинство конструкций служит долгие годы, демонстрируя надежность и хорошие эксплуатационные характеристики.
