Проектирование лестницы в частном доме: программа для автоматического расчета

Программы для разработки 3D.

Программы для 3D проектирования сразу же, как только возможности компьютеров стали позволять выполнять рендеринг. Первыми были такие программы как 3D MAX и т.п. Они сразу же нашли широкое применение у архитекторов и дизайнеров. Профессиональные программы позволяли получать очень реалистичное изображение.  Затем возможности работать с трехмерной графикой стали появляться у программ, которые первоначально  предназначались для разработки чертежей, например, такие программы как AutoCAD и КОМПАС. Возможности построения трехмерных изображений постоянно увеличивались, а набор инструментов для работы с трехмерной графикой пополнялся. Качество графики этих программ достигло профессионального уровня, возможности этих программ с успехом используются для получения реалистичных трехмерных изображений.

Типы лестниц

Большинство программ по расчету лестниц работает с элементами всех типов, но некоторые, увы, лишь с ограниченным перечнем. Так что этот момент также необходимо взять в расчет, перед тем как связываться с понравившимся софтом.

Разновидности лестниц:

  • классические;
  • угловые;
  • винтовые;
  • забежные;
  • прямые (без площадки);
  • комбинированные.

При выборе типа нужно обязательно брать в расчет общую площадь объекта и имеющуюся планировку. Немаловажную роль играет и то, из какого материала будет выполнена лестница. Это может быть бетон, металл, дерево и др. Далеко не каждая утилита работает со всеми вышеперечисленными типами конструкций, и некоторые программы при расчете ступеней лестницы, к примеру, винтового типа совершают ошибки, а с забежными или угловыми все идеально.

Далее рассмотрим конкретные утилиты для проектирования лестниц.

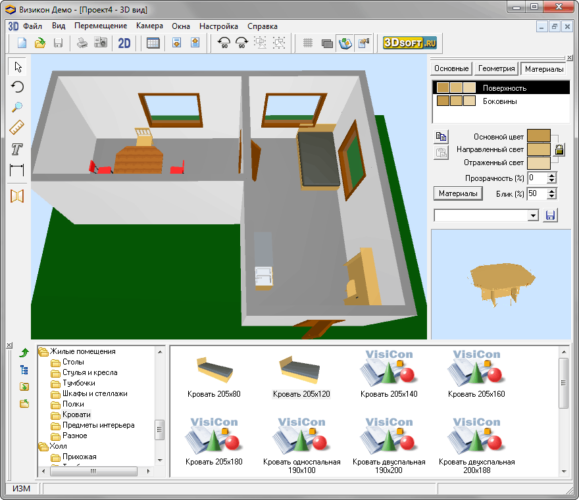

VisiCon

Элементы дизайн-проекта могут быть созданы или выбраны из библиотеки тем. Базовый набор содержит более 100 тем, профессиональный набор — более 700 тем.

Объекты, включенные в библиотеку, взяты из текущих каталогов российских компаний.

Это позволяет консолидировать данные элемента, используемые при разработке макета:

  • номер детали;
  • размеры;
  • номер ящика;
  • единица измерения;
  • цена.

Можно изменять эту информацию и экспортировать ее в файлы HTML или DOC для подготовки смет и расчетов.

  1. Строительные конструкции. Включены такие архитектурные элементы, как балконы, лестницы, окна, колонны.
  2. Офис. Включает в себя все для меблировки рабочих мест.
  3. Кухня. В библиотеке есть все для проектирования кухни.
  4. Жилые помещения. Предлагает большой выбор зеркал, книжных шкафов, кресел и кроватей.
  5. Торговое оборудование. Библиотека включает в себя витрины, горки, прилавки и кассовые аппараты.
  6. Текстуры. Позволяет изменять цвет, прозрачность и даже отражение света. Это полезно, например, при создании стекла. Изменяя его свойства, можно создать настоящий витраж.

Готовую конструкцию можно увидеть на плоскости и в 3D-модели с разных точек зрения, на разных расстояниях.

Результат можно сохранить в файле или распечатать.

Основные недостатки:

  1. Выбранный объект нельзя вставить в другой проект или комнату.
  2. Отсутствует функция определения размеров.

Пользовательский софт для проектирования лестниц

Специально для расчетов и моделирования частных конструкций созданы инструменты, которые просты в использовании и на выходе предлагают достаточно информации для производства работ. Такие программы проектирования лестниц на русском языке не слишком сложны в применении. Овладеть принципами работы способен любой, кто знаком с графическими редакторами.

Специализированные конструкторские программы

К специализированному софту относятся те программы, которые разработаны именно для конструирования лестниц:

Названия различных элементов конструкции лестницы

Программа для проектирования лестниц, которая позволяет быстро подготовить макет, составить документацию для контроля производства работ и смету. Готовый лестничный марш можно просмотреть в 3D, в любой момент отредактировать. Для создания модели необходимо задать всего несколько параметров, остальное программа рассчитает автоматически. Инструмент позволяет выгружать результаты в другие программы, например в AutoCad, как целиком, так и подетально.

Compass Staircase

Compass Staircase или Компас применяется для создания подробных конструкций и нестандартных лестничных маршей с забежными ступенями. Имеет большую библиотеку деталей, и возможность их комбинирования. Программа позволяет подготовить чертежи в масштабе 1:1. Быстрота прорисовки макета практически не зависит от его сложности.

«Лестницы» для AutoCad

Специализированное приложение для AutoCad предлагает 25 базовых моделей. Коллекция сокращает время работы над проектами по индивидуальному заказу. Содержит угловые модели, винтовые, криволинейные макеты и лестницы с прямым маршем.

Wagemeyer GmbH

Удобная и несложная программа для проектирования лестниц, с детальной проработкой элементов. Дает возможность вывести изображение для 3D презентации. Предоставляет полную калькуляцию проекта. Софт разработан для нескольких видов лестниц: стальных, винтовых, деревянных. Кроме этого можно смоделировать варианты установки перилл и ступеней на уже существующие конструкции из любого материала: бетона, стали, дерева, камня. Размер проектируемого марша ограничен тремя этажами. При совершении ошибок, сопряженных с нарушением строительных норм, программа выделяет их. Есть возможность распечатать каждую деталь отдельно для её производства.

Программа используется как для работы с шаблонами, так и с проектами по индивидуальному заказу. Оптимизирует расчеты конструкций по подъему, высоте пролета. Вычисления происходят автоматически на основе заданных а. Подходит для всех видов лестниц. Программа удобна для визуализации макета в условиях проекта здания.

Из пользовательских продуктов SEMA — одна из самых трудных в освоении. Все вышеперечисленные программы хорошо подходят для тех, кто занимается изготовлением лестниц на заказ, особенно при использовании станков с числовым программным управлением.

Специализированный и инженерный софт лицензирован и не распространяется бесплатно. В видео показан процесс построения лестницы в программе SEMA.

Marshal’s Garden Visualizer

Этот сайт позволяет создать трехмерную визуализацию участка и увидеть результат в 3D. В дизайн можно добавить хозяйственные постройки, большие и маленькие насаждения, проложить дорожки и установить живые изгороди. После создания виртуального сада вы можете перемещаться по нему, как будто играете в компьютерную игру. Это дает вам возможность представить, как ваш дизайн будет выглядеть в реальности.

Конструктор позволяет точно указать площадь сада и настроить размер и форму всех добавляемых элементов. Вы также можете загрузить свои собственные фотографии дома и включить их в макет для придания ему более реалистичного вида. Дизайн автоматически сохраняется внутри, поэтому вы можете в любой момент остановить работу и продолжить редактирование.

Особенности:

  • Виртуальный тур по получившемуся саду.
  • Позволяет рисовать необычные формы земли: круглые, полукруглые, треугольные и т.д.
  • Просматривайте созданный макет под любым углом.
  • Экспортирует реалистичные фотографии в HD-качестве.

Плюсы:

  • Удобное пошаговое создание дизайна.
  • Вы можете создать список используемых объектов и материалов.
  • Большая библиотека 3D-элементов.

Минусы:

  • Перевод на русский язык отсутствует.
  • Требуется регистрация аккаунта с подтверждением по электронной почте.
  • Медленно работает на слабых компьютерах.

Преимущества пользования конструктором для расчета лестниц

Любой из вышеперечисленных видов лестничных пролетов возможно обсчитать онлайн, введя данные в форму калькулятора. Достаточно выбрать тип конструкции для расчета, масштаб, задать нужные величины и получить результат в виде чертежа, всех видов сбоку в проекциях, в том числе 3D, и, что особенно ценно, рекомендаций в случае, если какие-либо значения превышают ГОСТы или СНиП.

В таком случае значительно снизятся временные затраты для пересчета, вероятность пропущенной ошибки, некорректность выбора конструкции или значений для нее, что поможет инженеру-конструктору в утверждении проекта. Автоматизация расчета по основным видам лестниц помогает проектировщику ускорить процесс расчета деревянной лестницы (а так же из любого другого материала) и сверить собственные представления с визуальной интерпретацией в считанные секунды.

Французские

Для проектирования лестницы в частный дом можно использовать и ПО Stair Designer, которое позволяет:

  • готовый вариант можно увидеть в 2D или 3D визуализации;
  • можно использовать для создания конструкций разного назначения: промышленных площадей, частных домов, дач и прочих;
  • предусмотрен большой набор лестничных элементов, материалов;
  • можно сделать спиральные, маршевые, винтовые и прочие варианты;
  • полученный вариант можно конвертировать в векторное изображение, чтобы в дальнейшем создать чертежи, используя программу AutoCAD.

Можно вспомнить еще один вариант – StairCon. Его возможностей достаточно, что сделать трехмерную модель, рассчитать смету, использовать разные строительные материалы.

Выводы

С помощью конструкторов, программных решений, можно облегчить задачу по созданию лестницы на второй этаж. Однако нужно учесть один нюанс. Многие профессиональные программы платные. Стоимость может доходить до нескольких тысяч долларов. Конечно, для реализации конструкции своими руками это не лучший вариант. Однако вполне доступны и бесплатные варианты. Пусть их возможности несколько скуднее, но при этом они будут понятнее, что позволит быстрее разобраться и сделать конструкцию.

Онлайн-сервисы для получения чертежей

Начать знакомство с программами для конструирования лестниц следует со всевозможных online-сервисов и калькуляторов. Их возможности сильно ограничены веб-платформой: хотя и существуют способы осуществить подробные расчёты и качественно визуализировать изделие «не выходя из интернета», разработка подобных программных средств стоит слишком дорого и практически никогда не оправдана.

И всё же один плюс у таких программ есть: они предоставляют пользователю возможность не устанавливать дополнительное ПО, а провести предварительные расчёты на ходу. Один из популярных сайтов lesenka.com предлагает схематическое отображение лестницы — план и сечение ступеней — согласно введённому вами набору параметров. Есть возможность буквально за пару минут сгенерировать схемы лестниц как простых однопролётных, так и винтовых, и с площадками, и с забежными ступенями.

Еще один популярный сайт — lascalagrande.ru. Здесь не доступен свободный ввод параметров, но форма параметризации достаточно «умная» и сама предложит допустимые варианты на выбор пользователя. Есть возможность выбрать один из шести типов лестниц (включая многомаршевые, поворотные и со сложной формой ступеней), а также рассчитать ограждения и баллюстрады, получив в итоге чертёж с основными размерами и изометрический эскиз. Сайт stairshop.ru — это практически полный аналог предыдущего, но в нём есть редкая возможность трёхмерного обзора спроектированной лестницы, хотя и с весьма примитивным качеством отображения.

Сайты такого рода имеют ряд приятных особенностей. Большинство из них принадлежат компаниям, профессионально занимающимся изготовлением и монтажом лестниц. Поэтому есть возможность ознакомиться с фотогалереей готовой продукции и примерно оценить стоимость проекта.

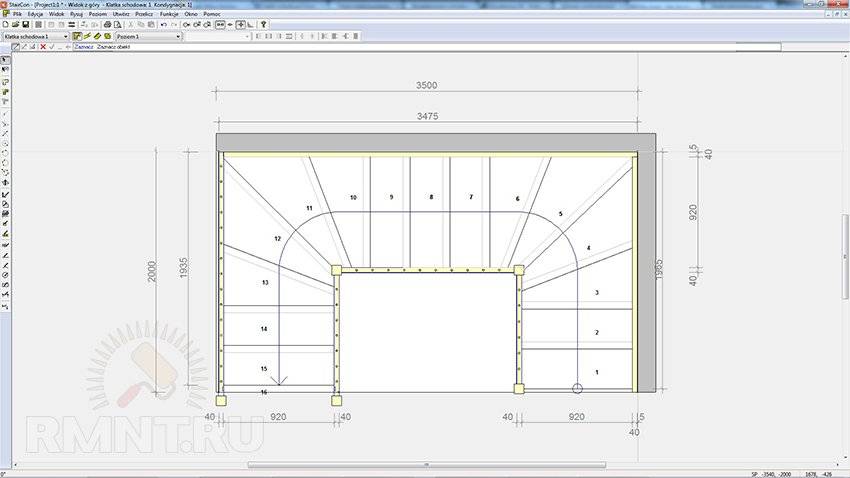

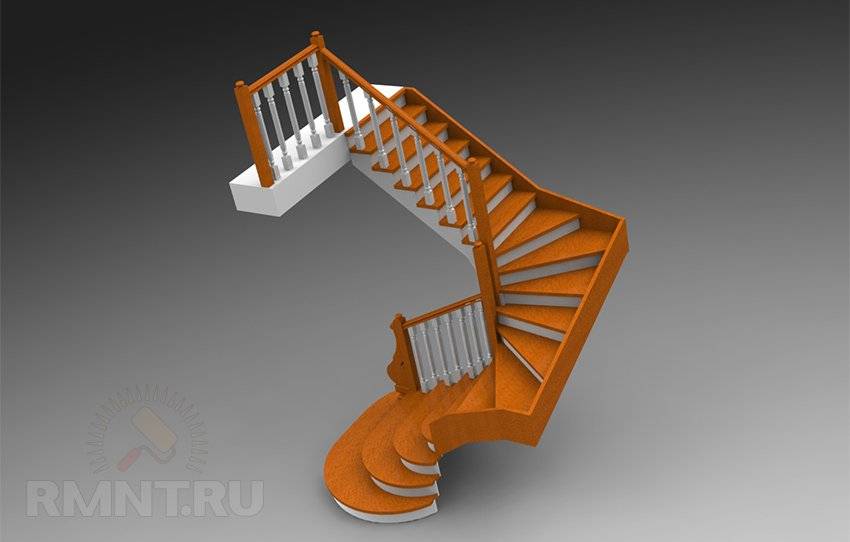

Особенности работы в Staircon

Средства для онлайн-проектирования сильно ограничивают свободу действий при разработке лестниц с уникальным дизайном

Если вам нужен более индивидуальный подход, придётся пользоваться либо программами САПР (Autodesk, SketchUp), либо обратить внимание на специализированный софт.. Программа Staircon — очень и очень неплохой вариант даже для разового применения

Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

Программа Staircon — очень и очень неплохой вариант даже для разового применения. Несмотря на обилие функций, этот продукт достаточно просто освоить, даже при использовании нерусифицированной версии. Практически каждое из окон настройки имеет небольшое превью, где наглядно отображается характер вносимых изменений, плюс все настраиваемые параметры сразу же применяются и к главной сцене. Вся работа ведётся путём параметризации либо лестницы в целом, либо отдельных площадок и пролётов, либо и вовсе каждой ступени по отдельности.

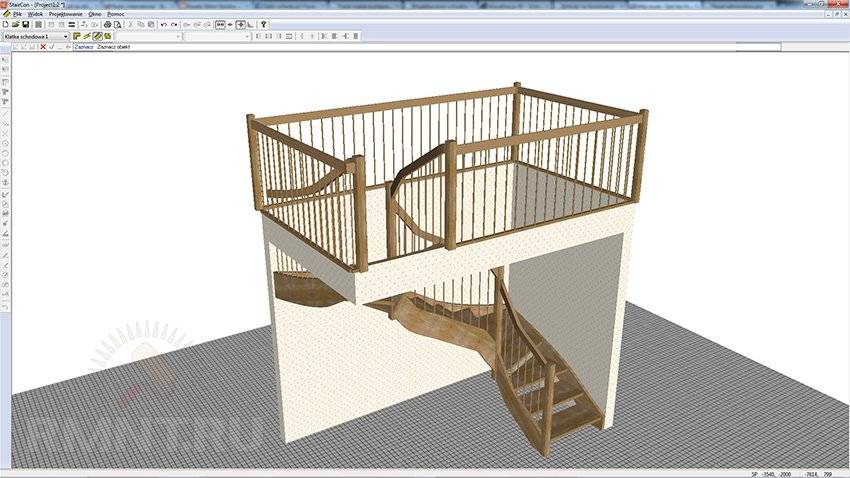

В программе есть три основных вида: общий план, эскиз и трёхмерная модель. Переходя последовательно от одного к другому, пользователь настраивает сначала параметры лестничного кармана, затем общую конфигурацию лестницы, для чего есть несколько десятков встроенных шаблонов. И, наконец, работа завершается проработкой мелких деталей, таких как ограждения или поручни, и выбором материалов (включая металл и стекло).

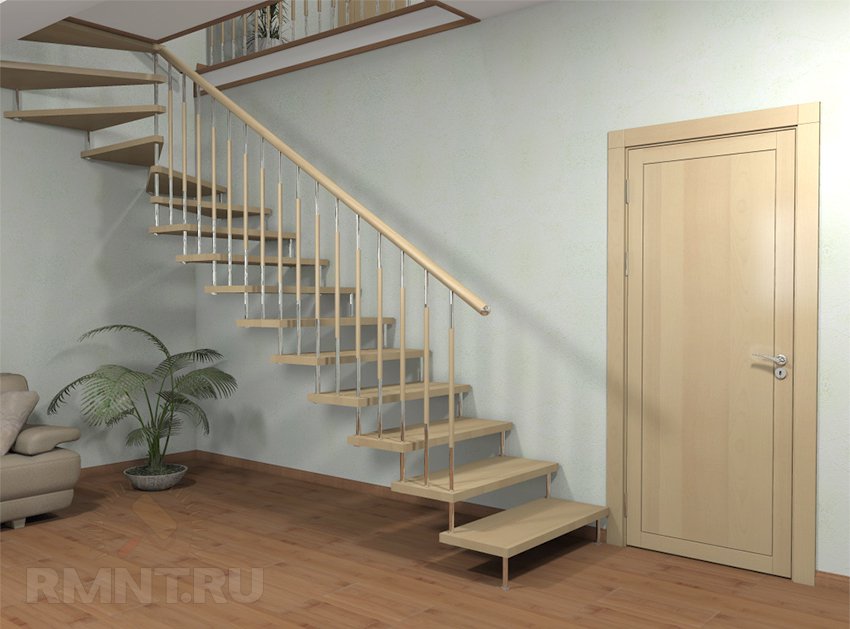

В итоге пользователь получает конструкторскую документацию, список деталей и материалов, либо рендер визуальной сцены с вполне приемлемым качеством.

Друзья Александра то и дело хвастаются, что зарабатывают деньги на операциях с ценными бумагами, убеждая его, что это гораздо выгоднее депозитов.

Но Александр никогда раньше не инвестировал и плохо разбирается в фондовом рынке, да и вообще он не склонен к риску. Какие шаги ему стоит предпринять, если он все же поддастся уговорам и решит попробовать инвестировать на фондовом рынке?

Выберите все верные ответы

Пройти бесплатное обучение для начинающих инвесторов

Открыть брокерский счет, спросить у друзей, во что они инвестируют, и можно начинать самому

Для начала: выбрать пассивную стратегию инвестирования (например, используя коллективные инвестиции)

Не нужно ничего делать, инвестиции — это большой риск. Если получилось у друзей, это не значит, что получится у вас

От чего зависит размер?

Чтобы конструкция лестницы обладала достаточной прочностью, была интересной, комфортной и, конечно, безопасной в эксплуатации, при расчетах надо учесть три главных параметра: её высоту, длину, ширину.

Высота лестницы – это расстояние между полами первого и второго этажей (именно пола, а не потолка второго этажа). Если лестница своей верхней частью устанавливается на потолок второго этажа, то для более удобного эксплуатирования в перекрытии второго этажа делают проем. Высота лестницы рассчитывается очень просто: высота от первой ступени до перекрытия, на 10 см больше роста самого высокого члена семьи. Рекомендуемой высотой проема считается два метра, её надо сохранять на всем протяжении конструкции. Это наглядно изображено на картинке.

Длина изделия будет зависеть от конструктивных особенностей лестницы. Для обычной маршевой это вся длина марша. Если лестница состоит из нескольких маршей и площадок, то это сумма всех их длин. Для винтовой и лестниц с забежными ступенями рассчитывают среднюю длину, и отступая от края пролета 50 см, производят замер.

Ширину лестницы рекомендуют делать 90-150 см, зависит она от конструкции. Измеряют расстояние от поручня до поручня или стены. На рисунке видно, при какой ширине удобно передвигаться одному, а при какой – двоим.

Для различных зон комфорта существуют различные стандарты ширины лестницы:

  • повышенная зона комфорта – 150 см;
  • комфортная зона – 100-120 см;
  • расположенная у стены лестница – 80-100 см;
  • у вспомогательных допускается менее 80 см;
  • в связи с тем, что лестницы с забежными ступенями к центру сужаются, разрешается ширина не менее 110 см;
  • для винтовой лестницы комфортной зоной считается 140 см, минимальный размер – 110 см.

Углом наклона или крутизной лестницы определяется комфорт использования данного изделия. Крутая лестница занимает меньше места в помещении, пологая комфортна в эксплуатации. На схеме изображена зависимость комфортного передвижения по лестнице от угла наклона и места ее использования. В жилом помещении допускается угол наклона 20-45 градусов, но более комфортная зона на рисунке окрашена зеленым цветом (24-37 градусов).

В домах, как правило, изготавливают комбинированные виды лестниц. В данном варианте, чтобы определить угол крепления перил у лестницы, надо провести линию параллельно основе лестницы (косоуру или тетиве). По этой линии и прокладываются перила.

Количество ступеней не предусмотрено стандартами, оно рассчитывается исходя из высоты конструкции и подступенка. У двухмаршевой лестницы число ступенек в пролетах должно быть одинаковое, но на практике так редко получается. Правда, в многоквартирных зданиях регламент предусматривает от 9 до 11 ступенек.

Высота подступенка – это расстояние между двумя ступенями. Самым удобным считается параметр 15 см.

Шагом у лестницы считается ширина ступени, на которую удобно будет наступать всей ступней. Минимально допустимая ширина – 10 см, если эта лестница редко используется, но пользоваться такой конструкцией небезопасно. Оптимальным считается размер 23 см, равный 35 размеру обуви, так что при расчете ширины ступени учитывайте размер ноги членов семьи. Есть возможность сделать шире ступень за счет выноса ступеньки, но не более чем на 5 см.

Если ширина ступени более 65 см, существует опасность оступиться. При расчете ширины имейте в виду промежуток от балясины к балясине – допускается от 10, но не более 15 см, иначе использование конструкции будет опасным. Устанавливая балясины, не забывайте про эстетику.

Длина ступени будет зависеть от конфигурации лестницы. Если основным элементом конструкции будут две тетивы, то расстояние между ними и будет длиной ступени. При использовании в конструкции одного или двух косоуров длину ступени определяете сами. Ниже приведем рекомендуемые размеры ступеней, которые зависят от угла наклона и вида конструкции. Эти расчеты пригодятся для изготовления чертежа лестницы.

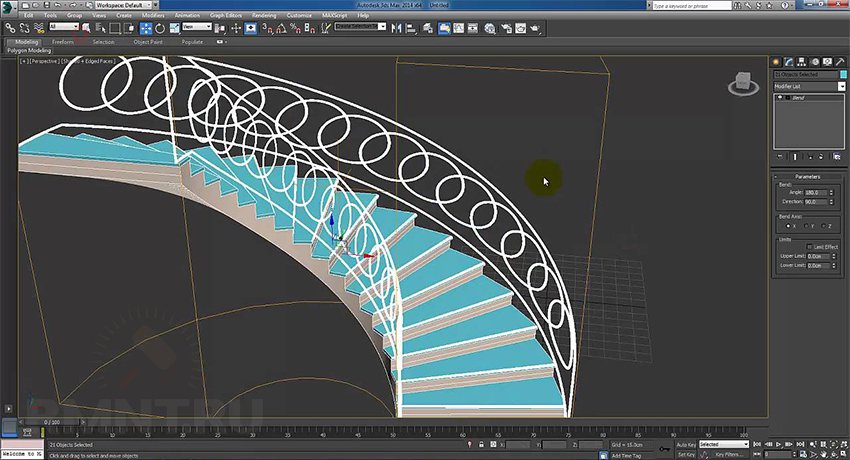

Стоит ли изучать САПР и 3D-моделирование

Если вы не имеете опыта разработки в Autocad или 3ds Max, обращать внимание на этот класс программ только для проектирования лестницы не стоит. Единственное исключение — когда вам нужно создать действительно высокое качество визуализации или вписать лестницу в общий план визуализации интерьера, что в любительской практике встречается достаточно редко

Но если вам уже знакомы программы для трёхмерного моделирования и производства чертежей, знакомство со специальным софтом для лестниц может обернуться напрасной тратой времени. Как мы уже говорили, программы САПР не умеют располагать ступени на одинаковом расстоянии или автоматически подгонять линию ограждений под изменения в конфигурации пролёта.

Однако реально такие возможности необходимы при разработке только очень крупных проектов. В остальных случаях можно пользоваться стандартными средствами привязки и группирования, либо найти соответствующий плагин для работы с лестницами.

В современном мире есть множество возможностей, о которых ранее люди даже и думать не думали. Кто планирует или достраивает этаж, обязательно пригодиться программа для расчета лестницы на второй этаж. Этот важный элемент в организации пространства, требует внимания. Поэтому следует подойти со всей серьезностью к проектированию.

Существующие формы лестниц

Как и в любом другом деле, перед началом необходимо:

  1. Определиться с тем, какую лестницу на второй этаж хочется оборудовать.
  2. О том, каким будет материал, также следует задуматься. Ведь лестницы представлены на современном рынке в самых разнообразных вариациях.
  3. Сколько денежных средств вы готовы потратить на данную конструкцию. Этот вопрос также немаловажен, ведь именно от этого зависит, какой проект следует сделать.
  4. Также стоит обдумать дизайнерское решение лестничной структуры. Ведь на сегодняшний день множество вариантов предлагается на рынке.
  5. Детали декора также следует обдумать предварительно, так будет легче рассчитать сумму, требуемую для оборудования пространства.

Все эти нюансы важны при создании схемы будущих сходней в удаленном режиме через специальные программы.

Consultec Staircon

Это специфический продукт, направленный именно на работу с лестницами. Утилита пользуется завидной популярностью во всем мире, а отзывы о ней сплошь положительные. Разработчик позиционирует свой продукт как инструмент для проектирования, контроля изготовления и составления смет. Утилита была разработана специально для промышленных, сложных работ, так что это насквозь профессиональная программа для расчета лестниц.

Расчет лестниц второго этажа проходит в 3Д-режиме, поэтому пользователю доступна всесторонняя и наглядная перспектива будущего проекта. Утилита обладает просто огромной библиотекой конструкционных элементов, поэтому позволяет сделать лестницу на любой вкус.

Для работы потребуется ввод первоначальных данных, о которых мы упоминали выше, все остальное софт сделает автоматически. Останется лишь при необходимости подредактировать результат. Судя по отзывам, это отличная программа для расчета забежных лестниц, поворотных и прочих сложных конструкций. О каких-либо критичных ошибках пользователи не упоминают и полностью довольны полученными результатами.

Программа для расчета лестницы в частном доме

Часто приходится встречать такую картину: застройщик возвел стены, залил (смонтировал) перекрытие, даже оставил проем под будущую лестницу и только после этого думает сможет ли его лестница быть безопасной и удобной для подъема/спуска и впишется ли в полученный проем. Я предлагаю поступить по другому, при помощи данного онлайн сервиса можно рассчитать размер необходимого проема в перекрытии, угол уклона, размеры проступи и подступенка и т.д.

Данный сайт позволяет проверить не будете ли вы биться головой о перекрытие поднимаясь по лестнице

Что для этого нужно? Перейти по ссылки и выполнить пару несложных операций.

Закладка «Вид проема». Задайте предполагаемый размер будущего проема в перекрытии, высоту помещения и высоту самого перекрытия.

Расчет лестницы: задание данных о проеме в перекрытии

Закладка «Тип лестницы».  Задайте геометрические характеристики ступеней. К сожалению, пока сервис позволяет считать только прямые лестницы, хотя можно задавать и забежные ступени, такие любимые частными застройщиками.

Расчет лестницы: задание геометрии лестницы

Закладка «Расчет». Непосредственно производит расчет. В случае, если заданного изначально проема достаточно для комфортного использования лестницы, выдает искомые характеристики лестницы: уклон, количество ступеней и т.д.

Расчет лестницы

Сервис удобен тем, что без проблем можно проработать несколько вариантов лестницы и нет необходимости прорисовывать.

В заключении, если вы не определились с типом и конструкцией лестницы, настоятельно советую приобрести книгу Йожефа Косо «Лестницы. Дизайн и технология».

Расчёт физико-механических параметров

Многих интересует вопрос: как с помощью программ выполнить расчёт лестницы по нагрузке. При более близком знакомстве со Staircon и подобными средствами оказывается, что расчёт технических параметров по нагрузке уже встроен в недра программы, и она попросту не предложит использовать сечения материалов и конструктивное исполнение узлов, которые не соответствуют хотя бы среднему уровню проходной нагрузки.

Как и во всём, здесь может потребоваться индивидуальный расчёт, особенно при закреплении ступеней к стене только по одной стороне, при работе с лестницами на подвесках или расчёте бетонных пролётов с большой собственной массой.

К сожалению, эти расчёты придётся выполнять вручную: как бы ни была совершенна программа, не стоит полагаться на стандартные алгоритмы. Ни одно средство проектирования не сможет учесть несущую способность стен, равно как и прочность отдельно взятых материалов для исполнения самой лестницы.

Нужна лестница на второй или третий этаж, в дом или квартиру, и хотелось бы прикинуть различные варианты конструкции? Рассчитать удобную лестницу легко с помощью нашего онлайн калькулятора. Калькулятор поможет Вам предварительно определиться с типом лестницы и получить начальные данные для будущего проекта. Работать с ним довольно просто. После заполнения представленных полей, программа подготовит чертеж и оценит степень удобства лестницы с заданными параметрами.

Для расчета лестницы Вам потребуются следующие данные:

  • Будет ли это открытая лестница (металлические несущие или тетивы остаются на виду), закрытый вариант (например, полная деревянная обшивка ступеней и косоуров), монокосоур (лестница на одной центральной несущей, к которой крепятся ступени). Если пространство под лестницу ограничено, то решением может быть винтовая лестница.
  • Будет ли это лестница с поворотом на 90 (г-образная) или 180 градусов (п-образная), или же это будет прямой марш.
  • Какова высота подъема
  • Какова длина проема в верхнем перекрытии

Вы можете посмотреть лестницу с разными поворотными элементами (площадка или забежные ступени). Программа создаст 3d модель лестницы, а также сгенерирует полезные советы по улучшению ее комфортности. Увеличивая и уменьшая количество ступеней в каждом марше, Вы сможете подобрать оптимальное соотношение данных.

В подготовленном проекте Вы увидите все детали: длину тетивы, количество ступеней в каждом марше, угол наклона и поворота лестницы, расположение и количество поворотных элементов, длину проступи и высоту ступеней.. Полученные данные позволят Вам точно сформулировать свои требования при заказе лестницы и получить от нашего менеджера информацию о стоимости изготовления конструктива.

Возможности

Воспользуйтесь этой программой и создайте свой проект лестниц. В графическом интерфейсе вы выбираете тип лестницы и её материалы. «Постройте» лестницу на косоуре, больцах, консолях, а также на тетиве. StairCon обеспечивает подстройку параметров, которые можно указать перед созданием проекта. Указав нужные конфиги, вы создадите полноценную стремянку. Программа обеспечивает планировку этажа, а также подбор конструкции лестничных элементов.

При необходимости вы выберите необходимые материалы, указав расстановку деталей проекта. StairCon «выстраивает» модель лестницы в автоматическом режиме. Софт использует основу для будущего проекта, исходя из чертежа.

От вас потребуется подбор текстур, которые подойдут для создания конструкции и проемов. Сохраните готовый проект в отдельном файле. При потребности вы сможете показать готовую 3D работу заказчику.

Расчет лестницы со ступенями забежного типа


Помимо простых ступенек в изготовлении лестничных конструкция часто стали применять ступени забежного типа. Перед тем как начать рассчитывать лестницу необходимо определиться с расположением забежных ступеней.

Также при расчете нужно соблюдать некоторые технические особенности:

  • Самая малая ширина ступени не должна быть меньше сорока сантиметра;
  • Наименьший радиус кривизны — тридцати сантиметров;
  • Для того чтобы обеспечить безопасные условия для ходьбы, линия прохода на всей лестнице должна быть плавной со всем маршем;
  • Ширина ступеней забежного типа может быть от двадцати сантиметров и шире.

Линия хода и средняя линия марша

Иногда для прямого марша этим размером пренебрегают, поскольку грани ступеней параллельны.

Если ширина лестницы до 1000 мм, то линия хода совпадет со средней линией марша. Если больше 1000 мм, то линия хода смещается к поручню. Алгоритм расчета таков:

  1. С помощью мела или отвеса нанесите на пол предполагаемую линию (или линии) хода. Зафиксируйте размер рулеткой и соотнесите его с высотой лестницы. Замечательно, если линия хода больше, чем высота в 1,7 раза — значит уклон составит 30°.
  2. Далее разделите линию на (n-1) по каждому предполагаемому варианту подъема ступени.
  3. Все полученные показатели размера проступи рассчитайте с помощью формулы Блонделя, чтобы определить оптимальный.

Программы для проектирования

Технологии не стоят на месте и сегодня можно найти специальные компьютерные программы для проектирования лестниц. Они легко решают задачи моделирования конструкций любой сложности. С помощью таких программ можно не только сделать проект инженерной конструкции, но и увидеть постройку в 3D-изображении. Сейчас программы для проектирования настолько усовершенствованы, что воспользоваться ими может не только профессиональный дизайнер, но и обычный пользователь. Пользоваться программами можно как онлайн, так и скачать и установить их на компьютер.

Самыми популярными для скачивания программами на сегодняшний день являются следующие.

  1. Consultec Staircon. Одна из самых известных программ для проектирования лестниц. Системные требования минимальны. Языки интерфейса английский и русский. Программа предназначена для проектирования, контроля изготовления, составления сметы. Поможет подобрать оптимальные материалы для определенных конструкций. Присутствует 3D-визуализация проекта. Проста в использовании, позволяет быстро отредактировать проект. Очень широкий выбор конструкционных деталей, можно сделать лестницу на любой вкус. Программа имеет четкую и понятную структуру, легкое руководство и помощь в проектировании. Она была разработана специально для промышленности, которая специализируется на изготовлении лестниц. Для изготовления проекта потребуется лишь несколько параметров размеры рассчитываются автоматически в различных режимах. На чертежах их можно изменять и дополнять.

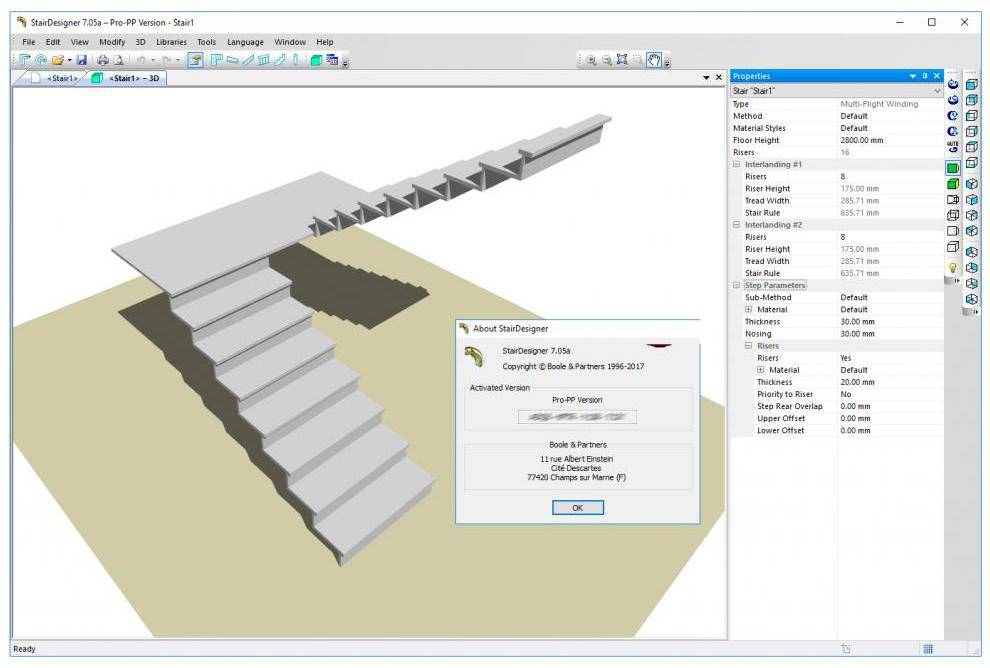

  2. StairDesigner. Это универсальна программа для проектирования лестниц. В ней возможен просмотр 2D и 3D-изображения. С ее помощью можно проектировать лестницы не только для жилых помещений, но и для промышленных зданий. Проектирование включает использование всех составляющих: перила, ступеньки, косоуры, балясины и другие. Проект составляет с учетом материалов и их свойств. В этой программе можно спроектировать изделие любого типа, от простой прямой до винтовой. Также можно создать лестницу нестандартной формы. Программа учитывает все строительные нормы. Также есть функции оптимизации формы лестницы, ступенек, перил. Опции контроля позволяют следить за тем, чтобы ступеньки не были слишком крутыми или маленькими, занимали большую площадь или располагались под большим углом. Таким образом, проектируя лестницу в этой программе можно быть уверенным в удобстве ее использования. На любом этапе проектирования можно увидеть ее в 3D-изображении. Недостатком этой программы является то, что языки интерфейса – английский и немецкий, нет русского.
  3. Compass Staircase. Эта программа соответствует всем возможным требованиям. С ее помощью можно подчеркнуть все детали конструкции и проектировать ее по своим индивидуальным параметрам. Очень широкая библиотека конструкционных деталей. В программе возможен вывод на печать чертежей в масштабе 1:1. независимо от типа лестницы программа предлагает разнообразные решения проектирования даже для сложных конструкций. Возможно комбинирование различных форм и деталей с целью получить идеальный результат. Преимуществом является удобный интерфейс с возможностью русифицирования. Программа позволяет проектировать лестницы за минимальное количество времени.

Каждую из этих программ можно бесплатно скачать на многих сайтах.

Кроме программ, которые можно установить на компьютер, есть и такие, что позволяют проектировать онлайн. Самыми известными из них являются Лесенка.com и Расчет лестницы WeBsr. Для проектирования в этих программах нужно минимальное количество параметров. После ввода размеров в течение нескольких минут можно получить проект будущей лестницы. Кроме того, возможен расчет стоимости изготовления.

Таким образом, проектирование с использованием компьютерных технологий становится легким и увлекательным процессом, с которым справится любой пользователь.

Расчет конструкции лестницы при помощи программ: преимущества

Чтобы конструкция получилась удобной, надежной и безопасной, а собрать ее не составило труда, все расчеты должны быть точными. Даже небольшие отклонения от нормы или не учет каких-либо параметров (например, не внесения в схему ширины тетивы) может усложнить монтаж конструкции, стать причиной затрат средств и материала на переделки. Что же касается профессиональных строительных программ, то вероятность ошибки в расчетах тут сведена к нулю: программа учитывает все, даже самые мелкие детали, и безукоризненно придерживается принятых строительных норм и стандартов.

Вместе с тем, расчет при помощи программ дает возможность получить объемную модель конструкции, рассматривать которую можно под различными углами; предоставляет широкие возможности для моментального изменения параметров лестницы и позволяет отойти от стандартных схем и чертежей.
