12 примеров расположения розеток на кухне – встроенные, выдвижные и угловые

Вместе или врозь?

Схема расположения розеток на кухне может быть отдельной или совмещенной. Крупная бытовая техника – водонагреватель, электроплита, стиральная машина – потребляет много энергии и работает независимо друг от друга. Поэтому каждый из этих приборов нуждается в собственной линии подачи электричества.

Используя совмещенные линии, можно существенно упростить схему электроподачи, оптимизировать расположение розеток на кухне и снизить расходы

Но важно, чтобы эти работы проводились под руководством грамотного мастера, знающего все нюансы. Так, например, общая мощность приборов, подключаемых к сети, должна составлять максимум 4 кВт, а их одновременная работа быть минимальной

Одну линию снабжения часто используют, когда речь идет о розетках для рабочей зоны. В них, как правило, включаются мелкие бытовые приборы с небольшой мощностью. Поэтому на первый план выходит не вычисление суммарного энергопотребления, а удобство расположения.

О чем еще следует помнить, так это об обязательной защите линии с помощью УЗО. Не экономьте на этом оборудовании – от него напрямую зависит ваше спокойствие и безопасность.

Как определить нужное количество электротехнических устройств

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Квартира6 ошибок при планировании электрики, которые портят ваш интерьер

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

• вытяжку;
• духовой шкаф;
• варочную панель;
• холодильник;
• морозильную камеру;
• стиральную машину;
• посудомойку;
• микроволновую печь;
• измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

Instagram geosideal

Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.

Установка (монтаж) розеток: встроенных в столешницу, выдвижных, угловых, накладных

Определение количества размещаемых на кухне мест подключения электроприборов является важным моментом на этапе планирования электрической схемы в этом помещении. Это необходимо сделать, чтобы знать какой провод потребуется заводить. Сколько на один провод подключить розеток. Сколько потребуется автоматов защиты и розетки какой номинальной мощности надо брать.

Делаем отверстие и канал для проводов

Согласно составленной электросхемы на стенах размечаются места для установки мест подключения электроприборов.

В этих точках, с помощью специальных коронок по бетону делаются отверстия для заводки кабеля и размещения коробки розетки.

К этим отверстиям методом штробления прокладываются каналы для прокладки провода от основного силового кабеля, заходящего на кухню.

Если планируются розетки в кухне в столешнице, то каналы штробятся согласно плану размещения мебели в этих местах.

Крепеж коробки и блока

Установка электророзеток начинается с монтажа подрозетника, после того как к месту подключения будет проведен провод по пробитым каналам.

В подготовленное отверстие монтируется коробка от розетки. Вначале требуется примерить ее на месте и установить, требуется или нет менять размеры отверстия. После этого в коробке открываются отверстия, куда надо просунуть подводимый провод. Коробка вставляется в стену, а щели между стеной и коробкой замазываются.

Конец проводной жилы зачищается на один — полтора сантиметра. Если освободившаяся жила состоит из нескольких или множества проводков, тогда требуется их скрутить вместе.

Освобожденная жила закрепляется в винтовых или пружинных зажимах-креплениях.

Лишний провод размещается между стеной в отверстии и дном подрозетника. Делается это аккуратно, не допуская перегибов провода.

Подрозетник закрепляется в коробке с помощью винтов распирающими вилками или лапками.

Сверху одевается и прикручивается основание розетки и крышка.

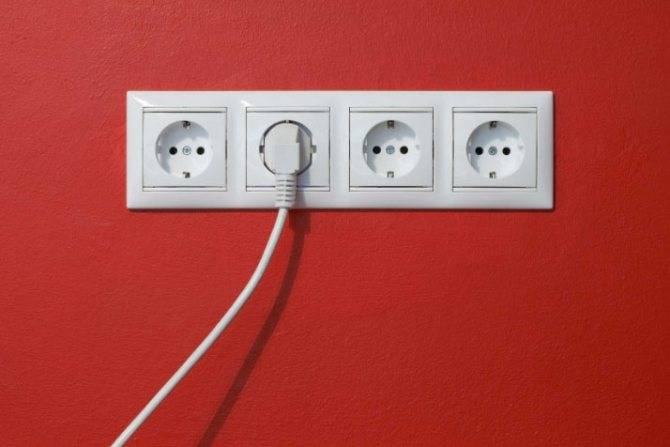

Классические розетки на кухне — самый оптимальный выбор

Подключение к сети по схеме

Установка розетки в стену — это не окончательный монтаж электросети. Провод для розетки должен быть уложен в специальные каналы и закрыт. Если прокладка делается в штробленых каналах, то желательно провод укладывать в гофротрубки, для дополнительной защиты.

Порядок подключения

В линиях наиболее энергоемких агрегатов требуется иметь автоматы защиты. Основной силовой кабель, от которого делается вся разводка на кухне должен заходить в силовой квартирный щиток через собственный защитный автомат.

Какой кабель выбрать для кухни

Следующее действие – расчёт сечения общего питающего провода электрического щитка и отходящих проводов до каждого токоприемника на кухне. Чтобы купить хороший кабель, следуйте правилам ниже:

• если нагрузка приборов не превышает 3500 Вт – кабели из меди ВВГнг LS 3*2.25м2;
• если нагрузка приборов не превышает 5500 Вт – кабель из меди ВВГнг LS 3*4м2;
• если общая нагрузка всех электроприборов до 10000 Вт – кабель из меди ВВГнг LS 3*6м2;
• если общая нагрузка всех электроприборов до 15000 Вт – кабель из меди ВВГнг LS 3*10м.

Если в вашем доме старая система заземления (то есть, нет третьего защитного проводника), то установка трехжильного кабеля всё равно является подходящим вариантом. Это делается, чтобы в дальнейшем избавить вас от замены, реконструкции проводки.

В любом случае ещё один провод лишним не будет. Он может пригодиться при обрыве шнура или каких-либо других повреждениях.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола

При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Как правильно расположить розетки на кухне? Виды и схемы размещения

Удобство на кухне для хозяйки – это не просто продуманная расстановка мебели, но и наличие различных бытовых приборов, которые существенно облегчают процесс приготовления пищи. Все современные приборы электрические, то есть требуют подключения к источнику тока.

Внести коррективы в имеющееся помещение можно только при капитальном ремонте. Поэтому, планируя его, следует составить дизайн-проект с точным перечнем и размещением бытовых приборов и продумать, как правильно и в нужном количестве разместить розетки на кухне. Это не составит труда, если иметь представление о нормах и правилах безопасности, о которых пойдет речь в статье.

Нормативы расположения

При проектировании розеток следует руководствоваться следующими нормативными документами:

• ГОСТы 7397.0-89, 7396.1-89, 8594-80.
• СНиП 3.05.06-85.

Перечислим и нормативы, применяемые к установке кухонных розеток:

• Располагаться они должны на высоте более 2 см от плинтуса.
• Бытовой прибор, который необходимо подключить в сеть, должен находиться на расстоянии не более 1 м от розетки.
• Они располагаются так, чтобы на них не попадали брызги воды или пары влаги.

4 типа розеток

Розетки различаются по типу установки на следующие группы:

Угловые. Удобный вариант для кухни, их можно поместить под навесным шкафом, на стыке стен. Могут быть как одинарными, так и модульными из двух и более. Монтаж их прост, как и обычных розеток.

Выдвижные. Это альтернатива удлинителю. Выдвижные блоки помещают в шкафах или столешнице, где они спрятаны от пыли и влаги. Позволяют подключить несколько электроприборов.

Скрытые или встраиваемые. Чаще всего используют вариант, встроенный в столешницу, что делает ее вид более эстетичным. Это, как правило, блок, состоящий из нескольких розеток, а также разъемов для зарядки гаджетов и выходов аудио и видео. Удобство заключается в том, что блок скрыт в столешнице, и при необходимости нужно нажать на крышку корпуса, чтобы он выдвинулся.

Накладные. Самые простые в монтаже, но используются на кухнях реже остальных, так как подходят для открытых проводок.

Сколько их нужно на кухне?

Расчет довольно прост: он состоит из количества электроприборов, которые присутствуют на кухне, с запасом в 20-25%. Нужно учитывать розетки:

• под вытяжку;
• для плиты (если она с электроподжигом, индукционной поверхностью или электрическим духовым шкафом);
• под крупную бытовую технику (холодильник, стиральная машина, телевизор);
• для встаиваемой техники, чайника, микроволновки и прочих используемых приборов.

Затем прибавьте запас. Полученная цифра и станет ответом на вопрос о количестве розеток, которые необходимо сделать на кухне. Если их будет недостаточно, то потом переделать будет сложно или даже невозможно, и придется использовать удлинители, что неудобно.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

Разновидности розеток для кухни

В зависимости от особенностей кухни, установить можно такие типы приборов:

• Накладные. Изделия просты в монтаже, имеют широкий спектр цветовых решений, различные формы и размеры. Основным достоинством конструкций является отсутствие необходимости проводить бурение стен. Также их легко подсоединить или заменить без выполнения демонтажа основания и прочих работ. Минус в том, что выступающий корпус забирает полезное пространство и мешает придвинуть технику ближе к стене.
• Внутренние. Решение встраивать монтажную колодку в стену позволяет сэкономить немного места. Недостатком является необходимость бурения отверстий в стене, проведения предварительных работ — подборка, закрепление и подгонка подрозетника.
• Угловые. Являются аналогами накладных конструкций с той разницей, что крепятся в углах, образованных стенами или кухонным гарнитуром. Этот вариант хорош тем, что решение таким образом разместить розетки дает возможность найти применение пространству, которое в большинстве случаев пустует.
• Выдвижные. Это решение позволяет спрятать блок с несколькими входами под фартуком или столешницей. Изделия подразделяются на поворотные и выдвижные. Их применение является наиболее эстетичным и эффективным решением, особенно для хрущевки, где на счету каждый сантиметр площади и объема.

Двойная накладная розетка

Внутренняя тройная розетка

Выдвижной блок розеток

Блок угловой с 2 розетками

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Также, плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Критерии выбора и правила эксплуатации

Большое разнообразие представленной на рынке продукции осложняет выбор подходящей модели, поэтому для принятия верного решения необходимо учитывать особенности выбора и установки выдвижных розеток.

Перед их приобретением руководствуются следующими правилами:

• Вначале определяют, какое понадобится количество портов и силовых разъемов для подключения цифровой техники и бытовых электроприборов. Число силовых точек определяется одновременно подключаемым количеством бытовой техники, исходя из этого, подбирается основная модель. Задача подсоединения дополнительных устройств существенно упрощается при использовании модульных конструкций.
• При подключении электроприборов первого уровня следует учитыватьих общую суммарную мощность при одновременном подключении и выбирать модель с 1,5 — 2-х кратным запасом по мощности. Также при выборе нужно учитывать и степень защищенности устройства от влаги и пыли. Для выбора блоков в кухню следует использовать модели со степенью защищенности по международной классификации не менее IP44 (защита от пыли диаметром более 1 мм.иот водных брызг со всех сторон).
• Важную роль при выборе электророзетки играет ее соответствие дизайну и стилю интерьера. Вертикальные модели от разных производителей имеют отличный наружный диаметр. При выборе следует руководствоваться цветовой гаммой наружной поверхности устройства, наиболее подходящей к кухне, и подбором его габаритных размеров, не мешающих работам по приготовлению пищи.
• Важную роль при выборе устройства играет фирма-производитель. Учитывая, что выдвижной блок при каждом включении перемещается и испытывает постоянные нагрузки на механизм и крышку при таком срабатывании, практичнее купить более дорогую качественную модель от европейского производителя, чем дешевую китайскую.

Количество встраиваемых розеток на кухне

Для того, чтобы определить место монтажа блока и точное количество силовых розеток в столешницу, необходимо учитывать общую схему расположения розеток на кухне.

Обычно к встраиваемому блоку одновременно подключают не более трех маломощных кухонных электроприборов среднего уровня (кофемолки, электрочайники, тостеры, блендеры, кухонные комбайны).

В какой момент нужно готовить схему размещения розеток на кухне?

Чем раньше вы определитесь с точками размещения розеток и выключателей, тем лучше. Если речь идет о строящемся частном доме — розетки обычно отмечают на этапе его проектирования. Если в вашем распоряжении новая квартира, то лучший момент – сразу после утверждения плана кухонного гарнитура.

Заказывая мебель на фабрике, имейте в виду, что менеджер должен предоставить вам план со всеми размерами и точными местами расположения кухонной техники.

Некоторые салоны идут навстречу своим клиентам и предлагают схему рекомендованных точек размещения розеток. Но все же будет лучше, если вы продумаете ее сами.

Сигнализация от утечки газа и протечек воды

Сигнализация утечки газа позволит вовремя определить проблему и решить ее

По некоторым данным, сейчас в большинстве зданий старой постройки степень износа труб систем водоснабжения и газопроводов составляет до 80%. За последние несколько лет в России в несколько раз возросла статистика аварий техногенного характера. Поэтому, многие жители стали применять датчики утечки газа и воды. Эти недорогие приборы оповещают хозяев о взрывоопасной концентрации газа и протечках при помощи сирены.

Если квартира находится на верхних этажах, случайные протечки воды могут обернуться высокими штрафами за затопление квартир соседей снизу. Утечки газа же чреваты взрывами и разрушениями всего стояка или подъезда.

Многие системы сигнализации могут оповестить владельца о вероятной аварии при помощи сотовой связи.

Если придерживаться основных правил и не пренебрегать советами специалистов, вполне возможно самостоятельно обеспечить достойную и безопасную систему электроснабжение для кухни, которая будет надежно служить на протяжении долгих лет.

Размещение для кухонной техники

Точки подключения устройств, встраиваемых в кухонный гарнитур (духовые шкафы, посудомойка и стиральная машина) обычно располагаются под столешницей.

Розетки устанавливаются за соседним шкафом рядом с техникой, при необходимости его задняя стенка вырезается.

Важно

Точки подключения встраиваемой бытовой техники практично размещать под ножками кухонного гарнитура (до 10 см. от уровня пола) — это позволит избежать вырезания отверстий в задней стенке кухонных тумб.

В случае, если духовой шкаф или микроволновка установлены в высокую тумбу (пенал) выше уровня столешницы, лучше разместить розетки на стене рядом с пеналом выше или ниже уровня техники.

Розетки для стационарной техники

Для некоторых видов кухонной техники есть свои нюансы подключения. Так различные модели духового шкафа, варочной панели и вытяжки могут подключаться по-разному — напрямую к проводу или через розетку. Именно поэтому лучше заранее знать модель бытовых приборов, чтобы понимать, надо ли вам делать розетку или просто оставить запас провода для прямого вывода.

Примерный план размещения розеток на кухне показан на схеме ниже.

Учитывайте, что для варочной панели большой мощности может понадобиться силовая, а не обычная розетка.

И никогда не располагайте розетки над варочной поверхностью. Это опасно, может привести к замыканию электропроводки или ожогам рук.

Если на кухне предполагается установка встраиваемого духового шкафа, то помните, что располагать розетки за ним нельзя, они будут мешать встать прибору на всю глубину гарнитура. Это правило распространяется на любую встраиваемую технику, розетки для которой обычно устанавливаются на 15-20 см левее или правее прибора на стене за соседними шкафчиками с распашными дверцами. Для этого случая в задней стенке шкафов вырезается отверстие для легкого доступа к розеткам.

Если конструкция гарнитура не предусматривает тумбы с дверцами рядом с прибором, тогда выводите розетки вниз под технику на высоту не менее 5-7 см и не более 15 см от чистового пола. И обязательно обеспечьте свободный доступ к розеткам.

Поговорим о вытяжке. Розетку для её подключения, если такая предусмотрена, можно установить несколькими вариантами:

рядом с вытяжкой на видном месте,

если позволяет конструкция, спрятав за короб, в котором идет гофрированная вентиляционная труба,

разместив на стене за кухонным фасадом, внутри которого находится вытяжка,

расположив над верхним рядом кухонных шкафчиков.

Высота вывода провода для прямого подключения вытяжки или для её розетки показана на картинке:

Как и для любой встраиваемой или вставляемой в гарнитур техники, для посудомоечной машины розетку следует установить под ней примерно в 10 см над полом или сбоку от неё в соседнем шкафу. Розетка для посудомойки, расположенная под ней, обязательно должна быть с высокой степенью влагозащиты.

Холодильник — тот вид прибора, под который может понадобиться две, а не одна розетка, так как морозилка в отдельных моделях холодильников требует индивидуального подключения.

Производители холодильников рекомендуют устанавливать розетку для этого прибора за ним в нижней части стены. Это допустимо, но в случаях отключения холодильника, например, для разморозки или мойки вам придется отодвигать его от стены. Лучше расположите розетку в более доступном для вас месте.

Прежде чем ставить розетку для стиральной машины сразу за ней, убедитесь, что машинка легко встанет под столешницу, оставив место для соединения вилки с розеткой. Если стиральная машина имеет глубину до 50 см, то смело монтируйте розетку за ней, стандартный размер кухонных столешниц это позволяет. В остальных случаях сопоставьте все размеры. И не забудьте, что, как и в случае с холодильником, при необходимости отключения-включения, лучше вывести розетку в место с легким доступом.

Стиральная и посудомоечная машины, чаще всего, устанавливаются рядом с раковиной. Согласно строительным нормативным документам размещать розетки над раковиной или под ней запрещается. Вода и электричество должны стоять в сторонке друг от друга и желательно на расстоянии не менее 50 см. Если уж так получилось, что близко от мойки оказались розетки, то позаботьтесь, чтобы они имели влагозащищенный корпус.

Микроволновка и телевизор также относятся к стационарным приборам. Планируйте заранее, где они будут находиться и выводите в нужные места розетки.
