Розетки на кухне: инструкция, как и где расположить розетки

Безопасное размещение точек электропитания

Монтаж розеток проводится согласно установленным нормам безопасного подключения электроприборов. Они учитываются на этапе планирования:

1. Высота розетки от пола — 15 см. Для мебели со стандартным цоколем высота составляет 10 см — точка электропитания попадает на открытое пространство, находится в свободном доступе
2. Высота установки розеток при расположении на фартуке — 15-20 см от рабочей поверхности или 90-100 см от пола
3. Для вытяжки и верхней подсветки — монтируется над шкафчиком, не перекрывая вентиляцию
4. Расстояние до индукционной плиты — 15 см
5. Расстояние до раковины, газовой или электроплиты — минимум 20 см
6. Расстояние до электроприбора — 1-1,5 м

   Места размещения согласно требованиям электромонтажа

Когда проводится установка встраиваемой бытовой техники, то под изделия выпиливаются отверстия в задних стенках шкафчиков. Для каждого стационарного прибора отводится отдельная розетка. Выбирая места для подключения, помните, что электрооборудование должно:

• Быть недоступным или безопасным для детей
• Не заслоняться крупной техникой — отводятся в сторону в целях безопасности, а также удобства пользования
• Не повреждать коммуникации

Теперь наступает черед выбора электроматериалов.

Правила расположения розеток на кухне

Поскольку электричество – это зона повышенного риска, при размещении розеток на кухне следует, прежде всего, позаботиться о своей безопасности, а также безопасности окружающих вас людей. Для этого электрики рекомендуют некоторые правила, среди которых можно выделить следующие:

Розетки на фартуке кухни

Минимальная высота установки розетки должна равняться 10 – 15 сантиметров от пола.
Для той техники, которая встраивается в корпусную мебель, розетки можно расположить за стенкой тумбы, однако при этом в самом шкафу нужно будет вырезать отверстие определенного размера.
При расположении той или иной точки подключения нужно помнить о том, что максимальная длина провода должна составлять не более 1,5 метра. Учитывая это, нужно тщательно продумывать, где и что у вас будет находиться.
Иногда розетки устанавливают в средине тумбы с мойкой, в этом случае необходимо использовать розетку, имеющую влагостойкий корпус.
Розетка для вытяжки должна располагаться выше кухонных шкафов на расстоянии не менее 5-6 см от верха

При этом очень важно, чтобы вентиляционный рукав ее не перекрывал.
При необходимости обеспечения освещения в самой мебели, розетку следует расположить выше самого шкафа. Тем самым вы обезопасите себя, а точку подключения будет не видно.
Категорически запрещается размещать точки подключения сразу за стенкой встраиваемой бытовой техники, за выдвижными ящиками, а также непосредственно над мойкой и плитой, поскольку в этом случае значительно возрастает вероятность ее повреждения, что может привести к печальным последствиям.

Какие розетки применить на кухне

Различают 4 разновидности розеток:

1. Для монтажа по углам помещения (угловые). Это удобное конструктивное решение, дающее дополнительные варианты расположения. Оно позволяет использовать призматический корпус розетки, чтобы сделать ее местоположение как в вертикальном, так и в горизонтальном ребре помещения и конструкции. Оно может находиться, например, в вертикальном ребре между двумя стенами, стеной и гарнитуром, так же как и в горизонтальном ребре между стеной и полкой, потолком и стеной.

Розетка
Угловые штепсельные соединители

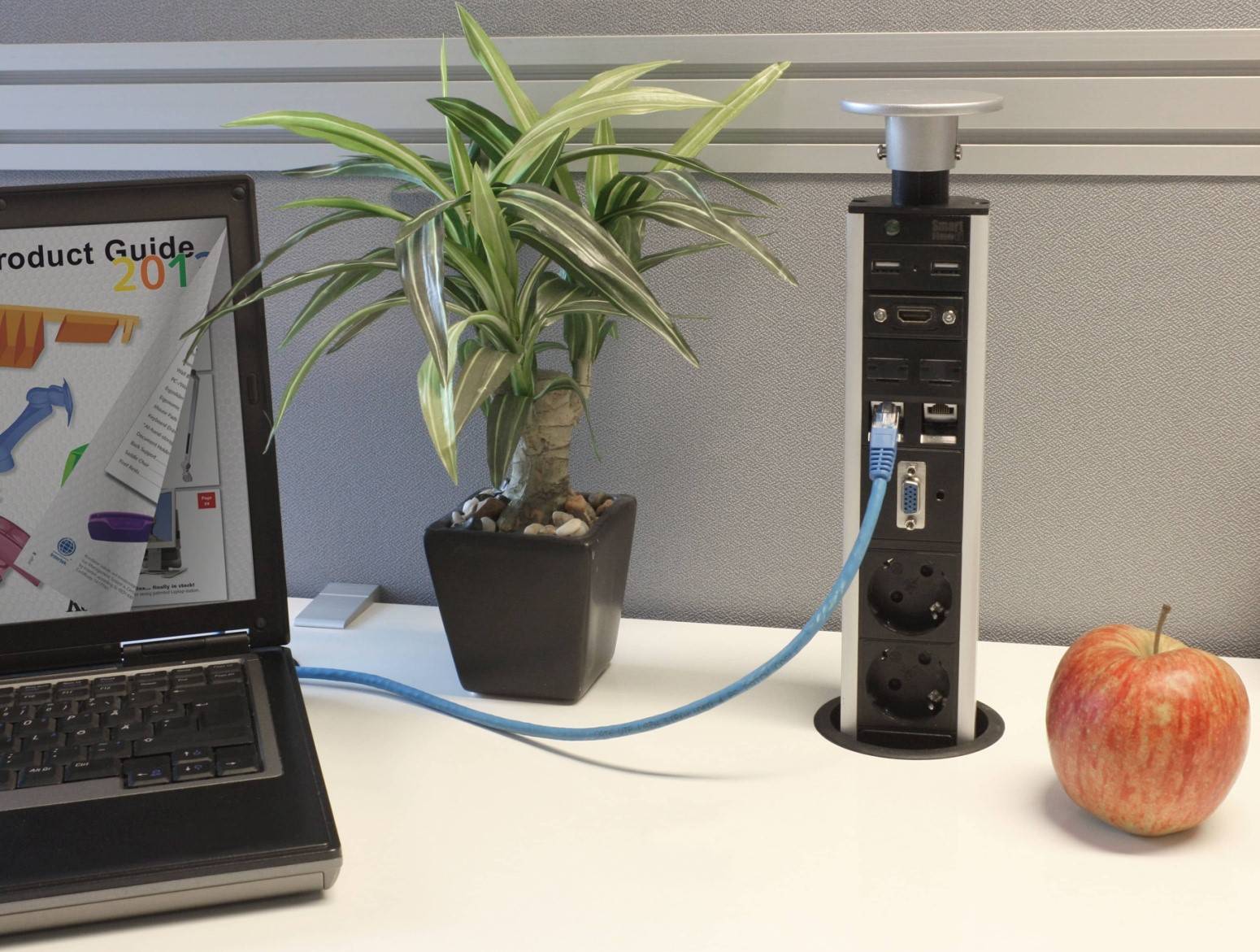

1. Убирающиеся (т.н. выдвижные). Это оригинальное решение, которое дает возможность установить розетки так, чтобы экономить внешнее пространство над столом или тумбой, освобождая его от проводов. Подвижный блок с размещенными розетками перемещается в специальной шахте, которая установлена в кухонной мебели. Блок розеток убирается в шахту при ненадобности и хорошо зачищен от попадания влаги и загрязнений. Если необходимо подключить одну вилку, блок розеток выдвигается на и шаг, например, над столешницей, для двух вилок — на два шага и т.д., обеспечивая требуемое количество розеток. Это одно из лучших решений того, как правильно расположить розетки на кухне, если они нужны для встраиваемой техники.

Убирающиеся розетки
Выдвижные розетки

1. Встроенные розетки. Это еще одна разновидность подвижной спрятанной конструкции этого изделия, позволяющая решить задачу, как спрятать розетки на кухне. Таким способом можно обеспечить удобство работы и не устанавливать их на стены, облицованные плиткой. При такой конструкции высота розеток от столешницы на кухне будет минимальной. А при расположении на стене в этом случае минимальная высота розетки от края — 10 см. Для понимания конструкции этих соединителей, которые располагаются в кухонной мебели, достаточно ознакомиться с примерами на изображениях далее.

Встроенные штепсельные соединители

Главное преимущество этих трех конструктивных разновидностей при решении задачи, где разместить розетки — в их расположении внутри кухонной мебели или на ее поверхностях. Это избавляет, например, от необходимости сверлить или долбить стены, облицованные плиткой, выполняя монтаж.

1. Последними из упомянутых четырех типов будут накладные розетки для кухни. Их располагают открыто на любых удобных для пользования поверхностях — стенах и кухонной мебели.

Розетка, расположенная вверху
Накладные штепсельные соединители

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Что будет включаться отдельно

Когда все необходимые на кухне устройства определены (которые будут постоянно подключены к сети), то надо представить какими еще приборами на ней будут пользоваться. В первую очередь надо будет подключать такую технику как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и подобные. Как раз для таких устройств надо продумать с какой от них стороны устанавливать розетку и где ее вообще располагать – возле стола или над столешницей.

Если есть привычка читать во время еды или просто надо чтобы под рукой был телефон, то рано или поздно его надо будет заряжать. То же самое касается ноутбука или планшета.

Также надо помнить, что кухня это место где часто убирают – не помешает подумать, где разместить розетки, чтобы сетевой шнур пылесоса не поскидывал все со стола или столешницы. Как вариант, можно сделать двойную розетку для холодильника и при необходимости подключать к ней пылесос.

Если рассуждать просто с позиции здравого смысла, необходимо установить розетки прямо на фартуке кухни и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предвидится, поэтому можно установить розетки блоками – от двух до четырех двойных в каждом из этих мест.

Вообще есть простое правило, позволяющее вычислить сколько розеток нужно на кухне – надо подсчитать сколько всего приборов будет задействовано в любом случае и добавить к этому количеству 25% про запас.

Рекомендации по проводке и автоматам

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Процесс установки

Стандартный алгоритм установки следующий:

1. Помещение обязательно обесточивается.
2. На подготовленные отверстия в стене с подрозетником и сформированной проводкой монтируется облицовочный материал фартука.
3. Устанавливаются розеточные коробки.
4. Проводка укладывается в штробу и фиксируется.
5. Розетка подключается к проводке таким образом, чтобы одинаковые по цвету провода были подключены с одной стороны к розетке, а с другой, при помощи соединительных экспресс-клемм, к коробке распределения питания.
6. Выполняется проверка соединений.
7. Штробы заделываются строительным раствором, а поверхность выравнивается шпатлёвкой.
8. Прикручиваются розетки.
9. Включается питание помещения.

Как распределить силовую нагрузку

Перед покупкой и монтажом нужно правильно рассчитать количество электророзеток. Для этого следует вычислить силовую нагрузку от всей техники на кухне. Какую мощность потребляют кухонные бытовые приборы:

• освещение –200 Вт;
• микроволновая печь – 2000В;
• холодильник – 100 Вт;
• электрочайник – 2000 Вт;
• посудомоечная машина – 1500-2000Вт;
• водонагреватель – 2000Вт;
• стиральная машина – 2500 Вт;
• электроплита – от 5000 Вт до 15000 Вт.

На мощные электроприборы устанавливаются отдельные розетки, способные выдержать такую нагрузку. Рассчитывать нужно обсуммарную мощность всех устройств. Безусловно, одновременно их включать никто не будет, но предельное значение должно быть известно.

Как правило, максимальная мощность нескольких работающих приборов не должна превышать 7 кВт. В ином случае следует задуматься о вводе электросети 380 В и распределении нагрузки по фазам. Количество розеток должно быть равным числу подключаемых агрегатов плюс несколько штук на случай поломки или при неудобстве использования.

Мощность и ток

Если вы посмотрите на саму розетку или ее упаковку, то вы увидите одно из двух значений: 10А или 16А (что составляет 2,2 или 3,5 кВт соответственно). Правда, эти цифры работают только в теории, а на практике от постоянного подключения таких мощных приборов даже самая хорошая розетка перегреется и придет в негодность.

Электрики предостерегают: ни в коем случае не включайте в одну розетку электроприборы, чья суммарная мощность превышает ее допустимую норму. Так, если ваша розетка обладает параметром 10А, а вы хотите включить в нее одновременно микроволновку (0,8 кВт) и чайник (2 кВт), ничем хорошим такая затея не закончится.

При расчете линий питания важно обеспечить двукратный запас для всех кухонных приборов. Не забудьте рассчитать параметры их мощности заранее и сделать необходимые выводы

Установка розеток по техническим стандартам

Прежде чем перейдем к изучению стандартных параметров для размещения устройств потребления для бытовых приборов, следует отметить, что для силовых установок, таких как варочная панель или электроплита требуется штепсельная розетка на диапазон от 32 А до 40 А. Оставшиеся приборы подключаются через розетки на кухне, поддерживающие силу тока не менее 15 А и имеющие контакт заземления.

Обратите внимание на советы по стандартам, именно таким должен быть :

• располагайте штепсельные розетки так, чтобы расстояние от пола до розетки было не менее 10 см, только так будет удобно воткнуть вилку;
• если у вас имеются варианты встраиваемой техники — идеально обустроить потребитель внутри кухонной мебели;
• встроенный электроприбор и розетка не должны находиться на расстоянии более одного метра;
• защищайте все розетки, которые планируется разместить в тумбочках или под раковиной. Обязательно исключите возможность короткого замыкания;

• размещение розеток для редкого пользования лучше делать на высоте более 1 метра. Такие приспособления должны располагаться над столешницей для удобного пользования;

• над верхними шкафами хорошо бы расположить розетки, предназначенные для или вытяжки;
• не устанавливайте приборы потребления в шкафчики выдвижного типа. Это опасно повреждением целостности проводки и поражением электрического тока.

Изучив советы, как выполнить расположение розеток на кухне обычно приступают к их подключению.

Печь и духовой шкаф

Отлично подойдет розетка, для кухни встраиваемая в столешницу, с такой моделью можно практично использовать пространство помещения и получить на выходе надежное соединение.

Эти две составляющие подключаются отдельно, хотя и расположены в непосредственной близости. Коммуникации подобного рода очень легко спрятать, достать до них можно будет без труда, открыв ближайший ящик.

Если выбран такой вариант исполнения, не нужно забывать, что расстояние от стенки должно быть не меньше 20 см. Высота варьируется от 25 до 80 см от пола, на усмотрение хозяина жилища и с учетом влияния других факторов.

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку

Вот почему так важно рассчитать количество розеток на самом начальном этапе

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы. Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок). Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.д.

Схема планировки количества розеток в кухне

Известно, что способ планирования энергопотребителей в кухонной зоне помогает быстрее справиться с задачей

Обращаем ваше внимание, что любые штробления стен нужно делать еще до чистовой отделки всех поверхностей. Обязательно сделайте схему или план размещения источников питания

Нужно, чтобы все розетки были размещены в соответствии с установкой электрических приборов.

Определившись с точным местом распределения каждой розетки, идеально подсчитать их количество и также отметить на схеме. Число приборов должно быть рассчитано еще до закладки электрических проводов по стенам. Изучите внимательно схему, которая станет непосредственным помощником, когда потребуется размещение розеток на практике.

Схема размещения розеток на кухне

Где правильно размещать розетки на кухне

Ремонт и замена розетки

Согласно вышеизложенным правилам, располагать точки подключения, где вам вздумается, категорически нельзя! Так, например, установка розеток на должна осуществляться на высоте 10-15 см от рабочей поверхности или учитывая высоту современной кухонной мебели на расстоянии 1 метра от пола. В этом случае нужно учитывать расположение мойки и плиты.

В случае встраиваемой техники точки подключения необходимо размещать на высоте 10 см от пола до верхнего края розетки, так как вся современная мебель имеет цокольную высоту в размере 12 см. В другом месте в этом случае разместить розетку невозможно, поскольку мебель очень плотно устанавливается к стенке и не будет обеспечивать надежного и безопасного подключения. Относительно холодильника, морозильной камеры и другой крупной бытовой техники, розетки следует размещать также как и для встраиваемой техники, но при этом она должна быть расположена за пределами техники и иметь свободный к ней доступ.

Очень важно также продумать дополнительные розетки. Например, не лишним будет ее разместить над обеденным столом, куда можно смело включать чайник или кофеварочную машину

Сегодня очень часто многие люди устанавливают на кухне телевизор, который требует своего подключения. Таким образом, для него следует установить розетку, учитывая вышесказанные правила.
