Розетки на кухне – инструкция со схемами правильного расположения на кухне

На какой высоте устанавливать?

Подробно разберем оптимальную высоту для каждого используемого электроприбора. При этом учитывается не только удобство, но и безопасность их использования. Немалую роль отыгрывает размер комплектного кабеля: чем он длиннее, тем большее пространство вариантов в итоге вы получаете.

Для вытяжки

Розетка размещается на верхнем уровне.

От потолка отступается минимум 15 см, от пола расстояние — от 190 см и выше. Более точно нужно определять ситуативно. В некоторых случаях, например, уместно вывести электроточку аккурат над верхними шкафчиками гарнитура.

Для варочной панели и духового шкафа

Для них вам понадобятся 2 розетки, каждая из которых будет питаться от своей линии.

Для духового шкафа приемлемая высота — 20 см от уровня пола. Хорошо подойдет вариант на 16А.

Плиту (или варочную панель) подключают к точке, которая располагается повыше — 65-70 см от пола. Ни в коем случае розетка не располагается в непосредственной от нее близости. Это противоречит нормам безопасности: нужно соблюдать расстояние 50 см — и размещать ее слева или справа на нужном уровне дальности.

Для холодильника

Этот стационарный бытовой электроприбор комплектуется шнуром на полтора метра, поэтому размещать розетку можно исходя из конкретных особенностей вашего помещения.

Точных рекомендаций нет, но учесть перманентное повышение влажности на кухне стоит. Отсюда и минимальное расстояние от пола — 20 см. На практике чаще всего можно увидеть высоту и более метра: в этом нет ничего зазорного, особенно если имеешь дело с целым блоком розеток, обеспечивающих доступ к сети сразу нескольким электроприборам.

Точно не следует устанавливать точку за холодильником. Это неудобно, если нужно экстренно отключить его от сети.

Для стиральной и посудомоечной машины

Не во всех кухнях есть стиральная машина, но если вмонтирована, то обязательно рядом с мойкой — именно в шкафчике рядом с ней и следует производить подключение к сети. Устанавливать розетку нужно на высоте от 20 см. И обязательно варианты с влагозащитой, чтобы исключить короткие замыкания и попадания брызг в отверстия.

Для посудомоечной машины свой рекомендуемый надпольный уровень — 70 см. При этом розетка должна быть слева либо справа от прибора и как можно дальше от установленных труб.

Можно ли запитать оба варианта техники от одной линии? Только в том случае, если мощность приборов не превышает 4 кВт. Понадобится отдельный автомат на 20А.  При этом лучше всего не включать сразу оба прибора во избежание перегрузок в сети.

Для кофемашины

Обычно этот прибор находится на уровне глаз.

Оптимально, если выбираете встраиваемую конструкцию: в таком случае розетка устанавливается в нижнем шкафчике на расстоянии до 70 см от пола. Не забывайте про минимум в 20 см во избежание попадания влаги.

Для микроволновой печи

Все зависит от того, где находится у вас этот прибор.

Если располагается непосредственно на столешнице, то оптимально подключать его к розетке, встроенной в фартук. Она идет на высоте от 15 см.

В других случаях СВЧ-печь может покоиться на невысоком холодильнике или же быть и вовсе спрятана в шкафчик. В первом случае удобно сразу поставить сдвоенный блок и подключать ее вместе со стационарным бытовым прибором. А во втором уместно использовать скрытый вариант подключения.

Для мелких бытовых приборов

Это блендер, электрочайник, мультиварка и другая техника, которая обладает подвижностью и может легко передвигаться с места на место.

Лучше всего подключать ее к блоку на кухонном фартуке — он располагается на высоте 105 см от пола или минимум 5-10 см уровня столешницы.

Не стоит, конечно, включать все приборы одновременно. Особенно электрочайник в паре с другой техникой — нередки случаи ее поломки из-за скачков напряжения в сети.

И не стоит забывать про зарядку для телефона или планшета. Кажется, что такое редко когда пригодится, но жизнь вносит коррективы в любые хозяйские планы.

Для телевизора

Если приемник висит на углу, то можно воспользоваться угловой розеткой, а провода спрятать непосредственно за ТВ. Высота определяется положением самого телевизора — обычно это не выше 1,6-1,9 м от уровня пола.

В других случаях можно не выносить отдельную под приемник, а воспользоваться любой из ближайшего расположенного блока. Главное, чтобы хватило комплектного кабеля. Причем желательно иметь возможность аккуратно спрятать его для приятного и эстетичного вида.

Процесс установки

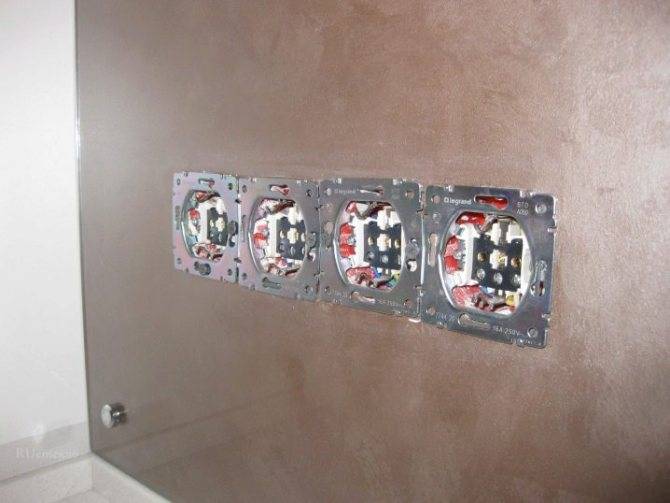

Перед установкой розеток на фартуке, то есть над рабочей зоной кухни, вам нужно убедиться, все ли для этого у вас есть. Вам потребуется: перфоратор, канавочное долото и коронка, внутренние коробочки, саморезы, коробка распределителя, дюбеля, трехжильный кабель и двойные розетки мощностью 16 Ампер. При этом нужно помнить, что устанавливать их надо на таком уровне, на какой к ним не дотянутся маленькие дети. Накладные крепления нужно сделать так, чтобы остальные коммуникации в доме не пострадали.

После того, как составлена схема расположения розеток, начинаем их монтаж в стену:

  • Перфоратором нужно увеличить размер углубления. Если на месте новой розетки, была старая, следует отключить подачу электричества и демонтировать ее.
  • Ставят коробку распределения.

Перфоратором сверлят дырки для электрических коробок.

Делают в бетонной конструкции штробы.

Проводку нужно расположить в штробы и закрепить.В этом поможет оболочка провода.

В специальные коробки помещают проводку.

Одноцветные провода нужно подключить лишь к одной стороне будущей розетки, с другой стороны соединяют тремя экспресс-клеммами. В результате в каждой клемме должно быть по 5 одинаковых проводков, выходящих от розеток и один провод определенного цвета, который нужно вывести к распределительной коробке.

Читать также: Размер листа профнастила для крыши

Изготавливают песчано-цементную смесь, которой замазывают канавки для проводки.

Проверяют правильность соединения и, если все верно, розетки нужно закрепить.

Сегодня очень часто, используют так называемые выдвижные розетки. Они располагаются внутри фартука из МДФ. Поэтому, провода на поверхности отсутствуют. Такое изделие может поворачивается в любую сторону. Но это, скорее всего, просто красиво, чем практично. При установке следует помнить:

  • кабель бесперебойно должен подключаться к сети;
  • постоянный доступ к розеточной фурнитуре, чтобы, когда она сломается, ее можно было заменить;
  • под поверхностью должно быть много пространства, а это исключает наличие шкафов и тумбочек.

Также следует учесть то, что если у вас декоративный кухонный фартук, то не следует ставить розетку на рисунке или орнаменте, чтобы не портить его внешний вид.

Учитывайте все эти критерии, и тогда ваш ремонт не принесет вам много забот.

Ремонт на кухне начинается с проектирования

На данном этапе важно не только продумать стиль интерьера и нахождение мебели, но и выполнить планирование размещения розеток. От правильной планировки зависит эффективное функционирование бытовой техники, безопасность и удобство работы в кухонной зоне

Установка розеток на кухне своими руками производится по правилам. Рекомендации специалистов помогут выполнить монтаж. А узнать, как спрятать розетки на кухне своими руками, поможет эта статья.


Цветные розетки оригинально смотрятся на кухне

Розетки размещаются в зависимости от расположения бытовых приборов и конфигурации мебельных конструкций.

Построение схемы электроснабжения и выбор мощностей

Все до единой розетки на кухне имеют определенный ресурс по мощности, который они способна выдерживать. Из этих соображений нужно строить схему разводки и подключений (параллельных или обособленных), а также выбирать длину, сечение самих проводов.

Типичная схема для кухни будет иметь следующий вид:

Выбирая розетки для кухни и выключатели, необходимо также обращать внимание на их конструктивное исполнение. В частности, очень важным критерием является степень защиты, которая должна быть не ниже IP44

Те точки, которые располагаются в непосредственной близости от мест концентрации влаги, пара, конденсата, брызг, должны иметь надежную герметизацию, тогда как остальные можно вполне оставить более простыми. Не лишним будет предусмотреть защиту от детской шалости.

Как подключить своими руками

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Алгоритм действий:

  • обесточить квартиру, отключив электропитание на щитке;
  • с помощью индикатора проконтролировать отсутствие тока в розетке;
  • если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
  • вынуть старую розетку, отсоединив провода;
  • подготовить подрозетник, почистив старый или воспользовавшись новым;
  • провода должны быть открыты для проведения работ;
  • зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
  • одсоединение проводов к новой розетке облегчает использование разных цветов;
  • к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
  • каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
  • рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
  • установить наружную крышку для розетки, закрепить винтом не перетягивая;
    подключить ток.

Как подключить потолочную островную вытяжку читайте здесь.

Как правильно установить розетку, смотрите видео:

Как расположить розетки на кухне – схема размещения

  • монтаж одной или нескольких распределительных коробок, в зависимости от общего количества энергопотребляющей техники;
  • обустройство отдельных линий, к которым подключаются розетки, осветительные и наиболее мощные бытовые приборы;
  • установку на каждой линии УЗО-защиты.

Устройства для линии рабочей зоны должны быть расположены над столешницей или в необходимом месте, а комфорт и безопасность эксплуатации достигаются установкой двух- или трёх-гнездовых розеток.

В этом случае электрические провода целесообразно прокладывать непосредственно через столешницу, выполнив вырез на её поверхности, или используя для сокрытия кабеля – специальный пластиковый канал.

Следует отметить, что только строгое соблюдение всех правил подключения электрической проводки и грамотный выбор места для расположения розеток на кухне оптимального типа, позволяет получить функциональное и максимально удобное в эксплуатации, а главное — абсолютно безопасное электроснабжение кухонного пространства.

Основные ошибки, которые допускаются при планировке розеток на кухне

Условно ошибки можно подразделить на незначительные и грубые. Первые связаны с неудобством использования. Вторые могут нанести серьезный вред электропроводки и всей электробезопасности квартиры.

Незначительные ошибки связаны с тем, что розетки устанавливаются в неудобных местах. Хозяин либо не может до них дотянуться, либо доступ к ним осложнен и перегорожен. Также к этой группе можно отнести отсутствие нескольких дополнительных точек питания. Они могут понадобиться для дополнительной техники (например, для зарядки телефона или ноутбука, подключения пылесоса или настольной лампы).

Основная ошибка – несоблюдение техники безопасности. Может быть неправильно выбрано место установки розетки – в непосредственной близости от источников воды или плиты. Также могут быть неверно рассчитаны сечения кабелей для подключения или мощность приборов. Возможно нарушение изоляции проводников

Все эти причины могут привести к серьезным последствиям, поэтому важно следить за правилами безопасности

Мощные приборы требуют отдельных линий, которые идут к щитку. При проектировании некоторые про это забывают, и в результате электропроводка не справляется с поданной нагрузкой.

Неправильный выбор розетки также может вызвать негативную ситуацию. Точки питания рядом с источниками воды должны иметь соответствующую степень защиты. Изделия, расположенные близко к полу, советуется покупать с защитными шторками

Это важно, когда в доме есть маленькие дети

Отдельная сложность заключается в подключении холодильника. Их запрещено запитывать через удлинитель, а провод от устройства имеет длину 1 м. Это нужно учитывать при проектировании точки питания.

Выбирая электротехнические изделия для кухни, следует не забывать и о дизайнерской составляющей. Цвет приборов не должен выбиваться из общего стиля кухни.

На линии с мощными электроприборами советуется ставить отдельные автоматы. В случае поломки электропроводки автоматические выключатели сработают и отключат электричество.

Правильное размещение электророзеток на кухне – это залог не только комфортной, но и безопасной работы. На каждую группу приборов следует поставить отдельную точку питания, а для изделий с повышенной нагрузкой выделяется и отдельная линия до распределительного щитка. Перед покупкой розеток нужно составить план размещения, рассчитать суммарную нагрузку от бытовой техники и убедиться, что электропроводка способна выдержать такую мощность.

Основные принципы размещения кухонных розеток

Не стоит игнорировать следующие правила.

  • В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
  • Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
  • Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
  • Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
  • Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.


Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.


Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Оптимальное количество

Сколько розеток должно быть на кухне? Ответить на вопрос помогут простые расчеты. Необходимо подсчитать количество используемых бытовых электроприборов и прибавить к полученному числу еще 25%.

В списке следует учесть устройства для подключения:

  • вытяжки;
  • плиты (в том случае, когда она оснащена электроподжигом, электрической духовкой или индукционной поверхностью);
  • холодильника, телевизора, другой крупной техники;
  • встраиваемой техники, микроволновки, чайника, блендера и прочих.

К этому списку нужно добавить несколько устройств в качестве запаса. Делать это нужно еще на этапе разводки, потому что потом добавить новые точки будет проблематично.

Как подключить своими руками, на какой высоте над столешницей встроить

При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.

Прежде чем создавать розетки, нарисуйте план где вы будете их размещать

Алгоритм действий:

  • обесточить квартиру, отключив электропитание на щитке;
  • с помощью индикатора проконтролировать отсутствие тока в розетке;
  • если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
  • вынуть старую розетку, отсоединив провода;
  • подготовить подрозетник, почистив старый или воспользовавшись новым;
  • провода должны быть открыты для проведения работ;
  • зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
  • одсоединение проводов к новой розетке облегчает использование разных цветов;
  • к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
  • каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
  • рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
  • установить наружную крышку для розетки, закрепить винтом не перетягивая;
    подключить ток.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

  • холодильник – до 1 кВт;
  • водонагреватель – от 1,5 кВт;
  • варочная поверхность – от 1 до 1,5 кВт;
  • стиральная машина – около 1,5 кВт;
  • электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

  • линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
  • чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
  • если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

  • согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
  • еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Принципы расчета количества розеток в кухне

Важно правильно определить, сколько розеток делать на кухне. Лишние источники тока вызовут неоправданные расходы на покупку и установку. Недостаточное количество создаст неудобства

В идеальном варианте каждый прибор имеет свое гнездо для подключения. Но в кухне некоторые приборы используются время от времени, для них устанавливать отдельную розетку нецелесообразно

Недостаточное количество создаст неудобства. В идеальном варианте каждый прибор имеет свое гнездо для подключения. Но в кухне некоторые приборы используются время от времени, для них устанавливать отдельную розетку нецелесообразно.

Есть определенные правила, которыми пользуются специалисты при разработке схем электропроводки. Они помогут определить, сколько нужно розеток на кухню. При расчете количества следует руководствоваться следующими принципами:

  • отдельный источник тока монтируется для каждого стационарного агрегата;
  • 1 устройство монтируется рядом с обеденным столом;
  • по бокам рабочей столешницы устанавливается по блоку;
  • 1 розетка располагается у входа.

При разработке схемы определяется количество розеток на кухне

Собственное гнездо потребуется технике, которая работает постоянно, включается регулярно. К таким устройствам относятся холодильники, плиты, вытяжки, варочные панели и духовые шкафы, посудомойки, микроволновки, телевизоры. На обеденном столе может потребоваться подогрев чая, кофе, на нем может устанавливаться тостер. Нередко в этой зоне располагается бра.

Размещение розеток на кухне в рабочей части позволяет пользоваться комбайном, миксером, блендером, кофемашиной, другими устройствами для приготовления пищи. В большинстве своем точки подключения электроприборов создаются на фартуке, в местах, недоступных для пара, брызг воды. Наличие свободного источника тока у входа предоставляет возможность подключения пылесоса, зарядки для телефона, ноутбука и др.

Расположение розеток на кухне над рабочей поверхностью

Как определить нужное количество электротехнических устройств

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

  • вытяжку;
  • духовой шкаф;
  • варочную панель;
  • холодильник;
  • морозильную камеру;
  • стиральную машину;
  • посудомойку;
  • микроволновую печь;
  • измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

Instagram geosideal

Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.
