Светильники для теплиц: светодиодный свет, тепличная лента, прожектор и подсветка растений при выращивании

1 Требования к искусственному освещению для растений

Замечено, что при наличии искусственного освещения теплица приносит гораздо больший урожай, чем только при солнечных лучах. Объясняется это просто: свет растениям необходим в течение не меньше 10 часов в сутки, значит, в зимних, весенних и осенних условиях будет ощущаться его дефицит. Ламп, способных в точности воспроизвести естественный спектр, пока не создано, но комбинирование источниками позволяет приблизиться к стопроцентному замещению. Поэтому выбору светильников для теплиц придается большое значение. По утверждению ученых-биологов, излучения различных спектров неодинаково воздействуют на развитие растений:

фиолетовый и синий цвета стимулируют фотосинтез и ускоряют рост овощей без ущерба плотности тканей;
оранжевый и красный тона приносят максимум энергии для образования цветков и плодов культуры, но их избыток может погубить тепличные овощи;
ультрафиолетовый спектр оказывает содействие образованию в листьях витаминов, увеличивает способность противостоять холоду;
желтые и зеленые лучи затормаживают процессы фотосинтеза – стебли становятся истонченными и вытягиваются вверх.

Для создания комфортных условий растениям следует понимать, когда цель установки искусственного освещения не заменить, а дополнить естественное, то монтаж ламп делают из расчета, что они не препятствуют проникновению солнечных лучей. В зависимости от выращиваемой культуры освещение включают на несколько часов работы, равное разнице между 10―16 часами общего периода освещения и продолжительностью светового дня. Неправильно оставлять горящими светильники на полные сутки – это приводит к истощению растений: они должны побыть в темноте не меньше 6 часов.

Расчет светодиодных светильников для теплиц

Если предполагается самостоятельная организация искусственного освещения, перед проектировкой и расчетами, следует учесть следующие данные:

Высота размещения светильников;
мощность используемых ламп;
сорт выращиваемого растения – требуемая интенсивность освещения для разных видов культур неодинакова;
площадь освещаемого участка.

Зная эту информацию, можно переходить к вычислениям. Для расчета светодиодного освещения теплиц используют упрощенную формулу:

В этой формуле F — интенсивность светового потока, Лм; E — уровень освещенности, Лк; S — площадь освещаемого участка, кв.м; К_И – коэффициент использования светового потока. Значение коэффициента равно 0,4 для систем с внешним отражателем и 0,8 – с внутренним.

Пример расчета тепличного освещения

Поскольку в нашем случае производится освещение теплиц светодиодными лампами, расчет будет предполагать использование стандартную зависимость светового потока от электрической мощности. Погрешностью на производителя можно пренебречь.

Зависимость светового потока от мощности светодиодной лампы
Мощность светодиодной лампы, Вт	Световой поток, Лм
2-3	250
4-5	400
6-10	700
10-12	900
12-15	1200
18-20	1800
25-30	2500

Расчет. В случае использования светильников с внутренним отражателем, получается следующие вычисления:

F = (6000 * 10) / 0,8 = 75000 люмен.

Т.е. требуемый суммарный световой поток составляет 75000Лм. Используя таблицу, определяется количество требуемых для выполнения задачи ламп определенной мощности: 30 штук категории 25-30 ватт.

Аналогичные действия выполняют и для моделей с внешними отражателями, подставляя соответствующий коэффициент — 0,4.

Важно! Полученный нами световой поток 75000Лм идет из расчета высоты размещения освещения 1м. Высота монтажа светодиодных светильников для теплиц определяется эмпирическим методом

Также нужно учитывать, что с уменьшением расстояния установки снижается полезная площадь освещения. Иногда поиск компромисса занимает довольно много времени, а факт неправильного подвеса обнаруживается по внешним признакам растений.

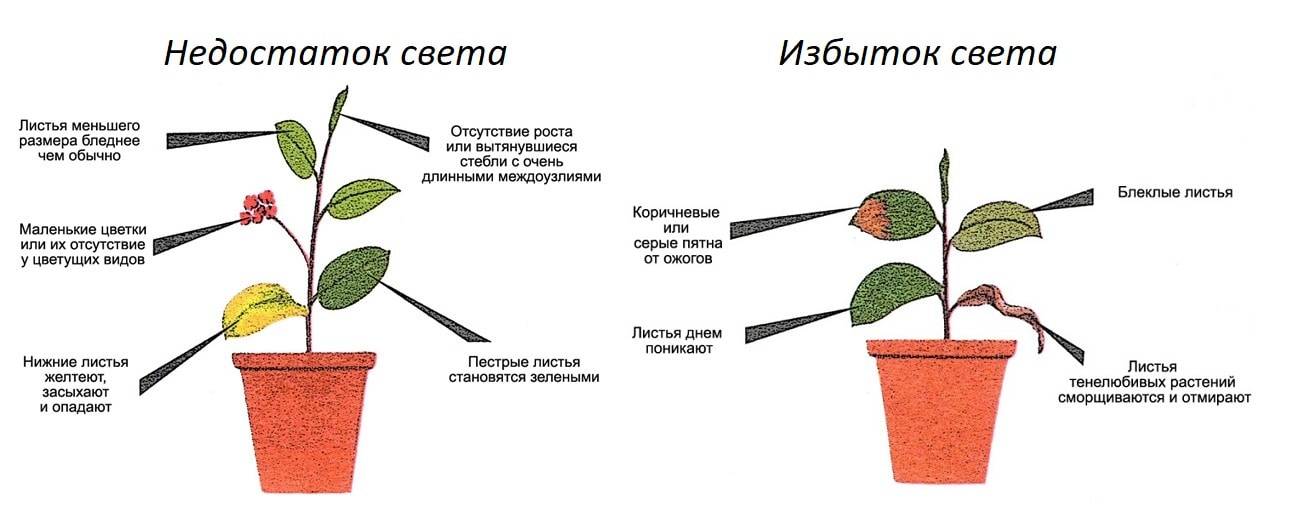

Внешние признаки недостатка или избытка света для растений

По этой причине, при размещении искусственного освещения теплиц светодиодными лампами, целесообразно предусмотреть возможность последующей регулировки по высоте.

Нормы и требования

Следует отметить, что все представители растительного мира по-разному реагируют на воздействие светового излучения. Также спектр излучения будет стимулировать различные функции у произрастающих культур, поэтому вам необходимо учитывать длину излучаемых волн, лежащих в ультрафиолетовом или инфракрасном спектре:

Ультрафиолетовый спектр от 300 до 400 нм – пригодиться для удаления вредоносных микроорганизмов из теплицы, но может использоваться исключительно в профилактических целях. Длительное воздействие окажется губительным для флоры.
Фиолетовый 400 – 430 нм – позволяет укрепить ствол и повысить устойчивость к внешним погодным факторам.
Синий спектр 440 – 460 нм – способствует росту как корневой системы, так и листьев, повышает фотосинтез выращиваемых в теплице культур.
Зеленый 500 – 600 нм – не несет практической пользы для обитателей теплицы, если установить только такие модели приборов освещения, может погибнуть весь урожай.
Желтый 600 – 620 нм – стимулирует вытягивание растений, что подходит далеко не всем культурам, к примеру, актуально для декоративных деревьев, кустарников и прочих. Но бесполезно для плодоносящих или цветущих.
Красный спектр 620 – 700 нм – под его воздействием стимулируется выработка углеводов и их дальнейшая транспортировка, что приводит к быстрому развитию плодов или цветоносов.
Инфракрасное излучение от 780 нм и более приводит к наращиванию температуры растений, что может погубить урожай в теплице.

Выбор конкретного спектра ламп для искусственного освещения производится в соответствии с сортом выращиваемой флоры и требуемого результата. На практике лампы освещения могут содержать сразу несколько спектров, что расширяет их функциональность. Но это относится далеко не ко всем устройствам освещения, поэтому необходимо внимательно изучить особенности влияния световых приборов на микроклимат теплицы и состояние ее обитателей.

Выбор ламп

В холодный сезон продолжительность светового дня недостаточна для полноценного развития растений, поэтому необходимо дополнительное освещение в теплице зимой. Сегодня рынок не в состоянии предложить универсальное решение. Чтобы создать комфортные условия в теплице следует подобрать сразу несколько видов ламп. Сбалансированная система позволит выращивать обильный урожай круглый год.

Специализированные магазины предлагают самые разные лампы для теплиц, как выбрать правильно и не растеряться в этом многообразии, если маркетологи расхваливают продукцию на все лады? Для этого следует изучить основные характеристики ламп.

Как сделать освещение в теплице, схема для ламп Днат

Лампа накаливания

Лампы накаливания прекрасно освещают теплицу, служат небольшим подогревом для воздуха. Но не выгодны экономически: слишком большое потребление энергоресурсов. Спектр ламп накаливания 600 нм, что совсем не способствует нормальному развитию растений. При злоупотреблении подобным освещением, растения получают ожоги, так как образуется избыток оранжевых, инфракрасных, красных лучей. Стебли неестественно вытягиваются, происходит деформация листьев.

Люминесцентные лампы

Люминесцентные лампы имеют благоприятный спектр для выращивания растений. Они долговечны, относительно недороги, теплоотдача таких светильников очень низкая. Принцип работы идентичен светосберегающим, но последние способны осветить только незначительную площадь.

Устанавливают люминесцентные лампы в специальных металлических коробах, реже вертикально в пластиковой осветительной арматуре.

Ультрафиолетовые лампы для теплиц

Современные ультрафиолетовые лампы работают по принципу люминесцентных: в колбе образуется УФ-излучение, благодаря взаимодействию электромагнитного разряда и ртути. Из увиолевого или кварцевого стекла изготавливается газоразрядная трубка, которая имеет свойства пропускать УФ-лучи. Увиолевые более безопасны, так как снижают уровень образования озона. Добавляя разные компоненты при производстве стекла, производители создают лампы, работающие в строго заданном диапазоне, можно подобрать благоприятный спектр освещения.

Освещение в теплице из поликарбоната ультрафиолетовыми лампами

Ртутные лампы

ДРЛ лампы ртутные высокого давления. Быстро нагреваются и излучают лучи из ближнего ультрафиолетового спектра. Полезно такое освещение для улучшения фотосинтеза в очень небольшом количестве, совокупно с солнечным светом. Рекомендованы к использованию в период созревания плодов. Не безопасны, эксплуатация возможна при стабильном напряжении, перепады не могут быть более 5%.

Использование ртутных ламп в теплице

Натриевые лампы

Натриевые лампы (дэнас, днас, днат) высокого давления. Очень экономичны, с большой теплоотдачей, эффективно использование для освещения теплицы ламп мощностью более 400Вт. Натриевые лампы для теплиц создают оранжево-красное монохромное освещение близкое у солнечному. Минус ламп – мало синих лучей. Производители доработали изделие, сейчас можно купить улучшенный вариант ламп для теплиц с более интенсивными лучами синего спектра. Специалисты заметили способность натриевых ламп привлекать насекомых-вредителей, что является значительным препятствием для их применения в теплице.

На фото натриевая лампа

Светодиодные лампы

Светодиодные светильники для теплиц (LED) по одиночке создают монохромное освещение, но огромный спектр изделий позволяет подобрать комбинацию из светодиодов и составить благоприятный спектр индивидуально под каждый вид растений. Светодиоды для теплиц экономичны, долговечны, работают исправно при низком напряжении. Интенсивность света можно регулировать их количеством и размещением ламп на разной высоте. При росте саженцев лучше освещение теплицы светодиодными лампами синего спектра, для созревания плодов следует использовать оранжевый и красный сегмент лучей.

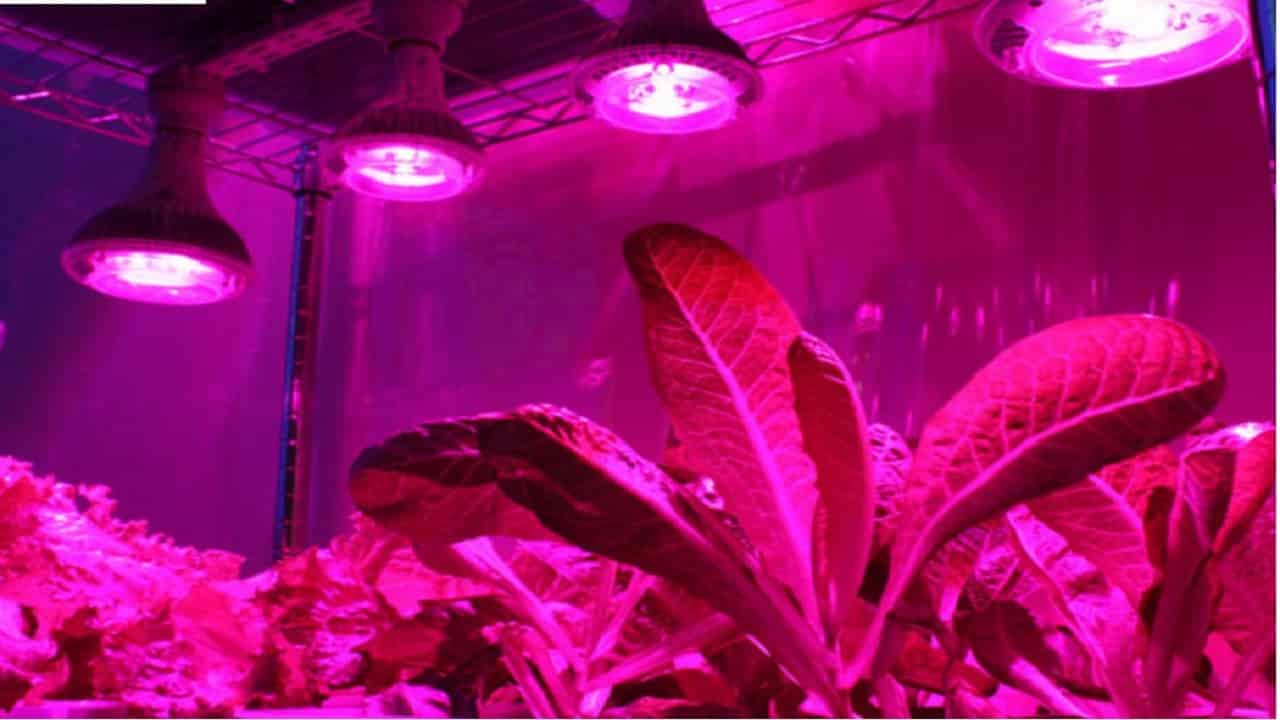

Профессиональные led лампы для теплиц – подсветка в нескольких спектрах

Инфракрасные лампы для теплиц

Инфракрасные лампы и нагреватели используют для обогрева теплиц. Это энергосберегающие системы, создающие благоприятные условия для роста растений, схожие с естественными. Для более эффективного использования приборы оснащают регуляторами, ручными или автоматическими, так полностью можно контролировать микроклимат. Если конвективное отопление сначала прогревает воздух, то инфракрасное — действует на растения и почву, а затем они отдают тепло в воздух.

Каким должно быть освещение в теплице?

Для того чтобы растения, которые выращиваются в условиях защищённого грунта, не испытывали недостатка в освещении, теплица должна быть оборудована осветительными приборами, отвечающими следующим требованиям:

Досвечивание в теплице должно осуществляться наиболее полным спектром солнечного света. Если это невозможно, то в период роста вегетативной массы следует использовать светильники с синим светом, а в период цветения и плодоношения растения, досвечивание осуществляется лампами, излучающими красный свет.
Освещение должно быть высокой интенсивности. При интенсивности освещения 2 000-3 000 лк, развитие вегетативной массы полностью прекращается. Для осуществления полноценного досвечивания уровень освещённости должен быть в пределах 10 000-12 000 лк.
Количество часов, которое необходимо для досвечивания отличается при выращивании различных растений. Для томатов длина светового дня должна быть не менее 15 часов, огурцов – не менее 12; при выращивании зелени искусственное освещение осуществляется в течение 10 часов в сутки.

Время искусственного освещения, зависит также от периода роста растения. Для того чтобы всходы не вытягивались слишком сильно, в первые дни растение досвечивается в течение 22-24 часов, затем количество “светлых” часов в сутки постепенно снижается.

https://youtube.com/watch?v=9Ek4WEbc32Y

Устройство светодиодных ламп и светильников

Светодиодные лампы и светильники для подсветки растений состоят из фитосветодиодов различного спектра, закрепленных на теплоотводящей шине из алюминия. Соединены последовательно в одну или несколько цепей и подключены к управляющему устройству – драйверу. Все эти элементы помещены в корпус с высокой степенью защиты от влаги. Лицевая часть светильника закрыта рассеивателем из оптического поликарбоната с высоким светопропусканием. Подключение светильника к сети выполняют с помощью сетевого провода без дополнительных устройств.

Для фитосветильников используют специальные светодиоды с высокой мощностью, а добиться необходимого спектра можно двумя способами:

комбинируя светодиоды разного спектра в нужном соотношении;
используя полноспектральные светодиоды для растений.

В первом случае возможно регулирование спектра с помощью отключения части светодиодов. Это удобно для выращивания растений в течение всего вегетационного периода: на стадии роста рассады соотношение красного/синего света составляет 1:1 или 2:1, с началом цветения и плодоношения синюю составляющую уменьшают, добиваясь соотношения красного и синего от 3:1 до 8:1. Светодиоды с полным спектром имеют установленное соотношение, изменить его не получится.

Мощность светодиодных фитосветильников может достигать 1000 Вт и зависит от количества светодиодов. С увеличением мощности усиливается нагрев, поэтому мощные светильники помещают в алюминиевый корпус и оснащают радиаторами для хорошего теплоотведения. Существуют также модели светильников с вентиляторами, но они менее надежны: при поломке вентилятора произойдет моментальный перегрев светодиодов и, как следствие, выход из строя.

Выбор типа ламп для освещения теплицы

Современный рынок осветительного оборудования предоставляет довольно широкий выбор моделей ламп, отличающихся принципом действия. Поэтому перед началом организации освещения в теплице вы должны разобраться с целесообразностью использования конкретного типа.

Лампы накаливания

Лампа накаливания Представляют собой самый дешевый вариант приборов освещения, но применять их для теплиц крайне нецелесообразно. Во-первых, спектр ламп накаливания будет уместен лишь на этапе набора массы. Во-вторых, огромный процент израсходованной электроэнергии будет уходить на выделение тепла, что уместно для обогрева теплицы. В-третьих, температура от ламп накаливания способна разрушать поликарбонатные теплицы и даже может оставлять ожоги на саженцах. Также обладают низкой светоотдачей – порядка 5 – 8 Лм/Вт.

Натриевые

Натриевые лампы Натриевые лампы обладают куда лучшей светоотдачей, чем лампочки Ильича, в пределах от 80 до 130 Лм/Вт, что выходит значительно экономнее. Однако температура внутренней трубки в них достигает 1300°С, а наружная колба свободно разогревается до 400°С, поэтому рассчитывать освещение на основе натриевых приборов нужно с учетом расстояния до побегов. Также одним из недостатков является один световой спектр, пригодный для процесса плодоношения.

Ртутные

Ртутные лампы Ртутные лампы выделяют не такой мощный поток освещения, как натриевые. А выделение света происходит за счет ионизации паров ртути, которые в случае разгерметизации колбы моментально окажется в окружающем пространстве, что крайне неблагоприятно отразиться на состоянии растений и пригодности дальнейшего употребления в пищу их плодов. К преимуществам ртутных светильников относят простоту монтажа и хорошие эксплуатационные параметры.

Металлогалогенные

Металлогалогенные Обладают хорошим спектром свечения среди газоразрядных ламп, хорошо зарекомендовали себя на этапе выращивания рассады, когда культуры в теплице развиваются и входят в стадию активного роста.

Существенными недостатками металлогалогенных приборов освещения для теплиц являются:

высокая себестоимость;
влияние качества напряжения на светопередачу;
быстрый выход со строя в случае нарушения условий подключения.

Светодиодные

Светодиодные лампы обладают отличной светоотдачей – в пределах 80 – 120 Лм/Вт, также они способны выдавать любые диапазоны спектра, в зависимости от установленных в них кристаллов. Многие производители комбинируют в рамках модуля одной лампы сразу несколько светодиодов с красным, синим или желтым цветом. Такой шаг делает светодиодный светильник в теплице универсальным, как для всходов семян, так и для их дальнейшего развития и плодоношения.

Светодиодное освещение

Весомым преимуществом является хорошая световая мощность и интенсивность светового потока при низком потреблении электроэнергии. Также светодиодные лампы не боятся разгерметизации колбы и способны светить около 30 000 часов. Единственным недостатком для них является относительно высокая цена, но она с лихвой окупается за годы эксплуатации.

Галогенные

Галогенные лампы Представляют собой разновидность газоразрядных ламп, содержащих пары брома и йода в колбе. Характеризуются монохромным свечением, приемлемым для локального освещения теплицы, спектр максимально приближается к солнечному свету. Однако галогенки боятся прямого прикосновения руками и попадания на них капелек влаги, поэтому такие приборы освещения требуют дополнительной защиты при монтаже и во время работы. Отличаются непродолжительным сроком эксплуатации, но и невысокой себестоимостью.

Люминесцентные

Люминесцетные лампы Отличаются хорошей светоотдачей – в пределах 25 – 50 Лм/Вт и продолжительным сроком эксплуатации, в сравнении с лампами накаливания. Люминесцентные лампы обладают подходящим спектром для выращивания рассады и укрепления побегов. Недостатком этого прибора освещения является газонаполненная трубка, содержащая пары ртути, взаимодействие которой с растениями крайне нежелательно.

Инфракрасное освещение для зимних теплиц

Лампы инфракрасного спектра действия так же пользуются спросом у фермеров, занимающихся сельскохозяйственной деятельностью. При этом их принцип работы довольно схож со значимостью обычных ламп накаливания. Строение данного осветительного прибора представляет собой колбу, стекло которой, зачастую, обладает красным цветом. Эта характеристика повышает КПД инфракрасных ламп. При прохождении через окрашенное стекло волны, остаток видимого света сводится к минимуму.

В основном потребители применяют в теплицах лампы, характеристики которых соответствуют следующим требованиям:

Показатели температуры не превышают 600 0С.
Максимальная мощность колеблется на уровне 250 Вт.
Спектр ИК волн находится в приделах 3,5-5 мкм.

Для правильного расчета количества таких ламп на кв. м. рационально учитывать высоту их подвеса. Пренебрежение данного показателя может привести к климатическому дисбалансу, который неблагоприятно отразится на тепличных растениях.

Коротко о главном

Домашние растения часто испытывают недостаток в солнечном свете, поэтому для них необходимо организовать искусственное освещение. Чтобы привести его параметры в соответствие с потребностями комнатной флоры, необходимо знать, какие условия нужны тому или иному виду.

Важным параметром является яркость (интенсивность, мощность) светового потока. Для развития растений также важен спектр, излучаемый лампой. Различают тёплую и холодную часть спектра, и они обе нужны цветам в разные периоды развития.

Чтобы обеспечить подходящий световой режим, используют несколько видов ламп. Для домашнего садоводства популярным выбором являются люминесцентные лампы. Узнать, достаточно ли света получают растения, можно по их внешнему виду, а также с помощью бытового люксметра или специализированного приложения.

Технология электрофикации теплицы

На начальном проводятся такие работы:

Расчет освещения для теплицы и определение количества приборов;
Разработка схем размещения светильников и разводки проводов;
Определение сечения питающих проводов, подбор предохранителей;
Крепление в соответствии с разработанной схемой ламп, распределительных коробок, электрощитка.

Если вы выполняете монтаж освещения теплицы своими руками, обратите внимание на последовательность работ:

Проведите основной кабель к помещению. Его можно закопать на глубину 80 см или подвесить. Контролируйте, чтобы трасса не пересекалась с дренажной системой. В случае подземного размещения используйте провод с защитной изоляцией. Также рекомендуется применять кабель с заземлением. После укладки накройте провод черепицей, чтобы избежать повреждения при земельных работах.
В случае подвешивания натяните его и закрепите проволокой к столбам. Трассу выбирайте такой, чтобы рядом не росли деревья.
Сечение провода выбирайте с 20-процентным запасом. Не покупайте изделие впритык, при включении всегда будет кратковременное увеличение тока.
Разводку начинайте после подключения провода к щитку. Обязательно наличие рубильника, который быстро обесточит помещение.
Не забывайте, что в теплице часто бывает повышенная влажность, поэтому все приборы должны быть влагостойкими.
Очень тщательно соединяйте отдельные части кабеля. Лучше всего использовать специальные клемники.
После монтажа всей системы включите лампы и проконтролируйте световой поток. Положите руку возле растения. Если почувствуете тепло, прибор висит слишком близко к растению. Также можно воспользоваться люксомером.
Проверить необходимость подсветки можно, если измерить освещенность до и после включения электросистемы. Если значения не изменились, досвечивания в данный момент не требуется.

Что лучше использовать для освещения теплицы

Светодиодные лампы принесут пользу всем типам теплиц. Они подходят как для промышленных теплиц, так и для оранжерей, зимнего сада.

Светодиодные обогреватели можно применять для увеличения показателей урожая.

Важную роль при выборе играет ее световой пучок. Принадлежность к тому или иному спектру определяется длиной волны. Помимо описанных выше красных и синих диодов, в модификацию осветительных приборов могут быть включены и оранжевые, желтые, зеленые и голубые диоды.

При выборе светильников для теплиц важно обращать внимание и на угол освещения. Их существует три:

Угол в 60.
Угол в 90.
Угол в 120.

Первый наклон освещения идеально подходит для выращивания томатов, огурцов и перца, а так же для цветущих растений. В свете под углом в 90 нуждаются растения, которые требуют сбалансированного излучения.

Увеличение зоны покрытия освещения требуют салат, петрушка, лук, укроп и другие виды зелени.

Расчет количества освещения для теплиц

Очень важно рассчитать правильное число ламп в зависимости от выращиваемых растений и площади теплицы. Негативно сказывается и избыток, и недостаток

В первом случае стебли и листья повреждаются из-за большого количества тепла, а во втором замедляется рост и развитие. Ниже представлен метод расчета для ртутных или натриевых ламп высокого давления.

Освещение в люксах зависит от расстояния до растения. Если цветок находится в метре от лампы, то растения получают 1000 люкс, в двух метрах – 250, в трех – 111 и т. д.

Есть усредненные значения для ДРЛ и НЛВД, представленные в таблице ниже.

Площадь, кв. см	Мощность, Вт
60х60	150
90х90	250
120х120	400
200х200	600

При расчете обязательно учтите отражение от рефлекторов (если они установлены). Количество отражаемых лучей зависит от качества поверхности зеркала и может составлять от 80 до 90 %.
