Теплица по Митлайдеру: схема, чертежи и расчеты, по митлайдеровской отзывы, своими руками поликарбонат

Особенности теплицы по Митлайдеру

Теплица Митлайдера, известная также как «американская теплица», имеет характерные особенности, которые выделяют ее на фоне других тепличных конструкций.

Вот основные их них:

необычная система вентиляции. Верхняя часть крыши оснащена фрамугами, пропускающими через себя теплый воздух. Свежие воздушные потоки поступают через открытые двери или вспомогательные окошки, которые располагаются ниже крыши;
конструкция имеет прочный каркас, благодаря часто установленным балкам и распоркам. Такое сооружение не боится града и сильного ветра;
теплицу можно разобрать и перенести в другое место, если монтаж был выполнен при помощи болтов или шурупов, без использования гвоздей;
сооружение устанавливается таким образом, чтобы в длину оно располагалось с запада на восток. В результате створки вентиляции обращены по направлению к югу, что защищает теплицу от проникновения внутрь холодного северного ветра. При этом растения получают хорошее освещение и достаточное количество солнечного тепла;
«американка» не нуждается в наличии дополнительного оборудования или дозаторов для подпитки газом, так как естественная вентиляция снабжает произрастающие культуры углекислым газом в необходимых количествах.

Как сделать теплицу по Митлайдеру: схема, чертежи, расчеты

Теплица по Митлайдеру благодаря своей практичности не так давно завоевала признание у значительного количества овощеводов и продолжает это делать дальше. Разработанная известным американским специалистом в отрасли овощеводства теплица получила название в честь своего создателя. Митлайдер много десятилетий занимался доскональным изучением земледельческих процессов.

Такая теплица даёт гарантированную защиту растениям, помогает создать комфортные условия для их роста, оптимизируя показатели температуры и влажности. При соблюдении условий качественного удобрения и технологических процессов выращивания урожай порадует каждого огородника.

Сборка арочного варианта теплицы Миттлайдера

Для создания арочного варианта теплицы Миттлайдера следует, произведя соответствующие расчеты и выполнив чертеж, подготовить необходимые материалы: бетонные блоки для фундамента, поликарбонат для укрытия, металлический профиль для создания арочного каркаса.

Выбрав и расчистив участок, произвести на нем разметку под будущую теплицу.
Снять лопатой по периметру будущей конструкции верхний слой земли.
Образовавшуюся неглубокую траншею засыпать песком, устроив таким образом песочную подушку.для фундамента.
На песочную подушку уложить бетонные блоки по периметру основания будущей теплицы, подбивая их киянкой. Ровность укладки проверить с помощью строительного уровня.
Выполнить каркас основания, скрепив углы саморезами.
Сварить арки для каркаса из металлического профиля, имитируя форму теплицы Миттлайдера. Для чего берутся две половинки металлических дуг, одна высотой 2,2 м, другая высотой 2,7м. Края дуг свариваются между собой с помощью металлического профиля, образовывая двухуровневый каркас.
Готовые арки прикрепить к основанию с помощью анкеров и скрепляя между собой металлическими перекладинами и саморезами.
Закрепить арки между собой в верхней части металлической перекладиной – коньком.
Выполнить каркас дверей, заднего вентиляционного окна и форточек, размещаемых под коньком.
Закрепить дверь с помощью металлического профиля и навесов к торцевой стене, а каркас вентиляционного окна к противоположной торцевой стене, рамы форточек – к коньку.
Зашить поликарбонатом каркас, а затем вырезав дверь, вентиляционное окно и форточки.

Арочная и классическая теплицы по Миттлайдеру

Используя подробные чертежи можно самостоятельно изготовить теплицу Миттлайдера из дерева или металла и укрыть ее пленкой или поликарбонатом. Благодаря особенной системе устройства вентиляции, растения в ней чувствуют себя превосходно, а прочность конструкции позволяет эксплуатировать теплицу на протяжении многих лет.

Изготовление теплицы своими руками

Принципиальной разницы между строительством привычной туннельной теплицы и модели по Митлайдеру нет.

Работы начинают с расчистки участка. Фундамент можно делать ленточный, а можно обойтись опорными столбиками.

Фундамент размечают по размерам основания будущего парника. Точность геометрии прямоугольника проверяем совпадением размера его диагоналей. Забиваем колышки по углам и работаем по этим ориентирам далее.

Для заливки ленточного варианта копают по периметру траншею, устраивают несъемную опалубку, заливают раствором. Металлическую арматуру для стяжки фундамента используют по возможности. Если вы решили обойтись опорными столбиками, то их установку планируйте максимум через 1,5 м.

Алгоритм изготовления деревянного каркаса:

собираем основание из толстого (10 на10 см) бруса, ;
ставим вертикальные стойки, расстояние между ними не более метра;
крепим диагональные упоры по углам для устойчивости конструкции;
крепим верхние лаги;
собираем крышу на земле и готовую устанавливаем на стены.

Заливка фундамента

Пошаговая инструкция заливки ленточного фундамента:

Выполнить разметку основания используя колья и веревку, натянутой между ними;
В соответствии с разметкой выкопать траншею, глубиной — 0,6 м, шириной — 0,25 м;
Смешать по одной части песок и гравий;
Высыпать полученную смесь в траншею 10-ти сантиметровым слоем, это послужит своеобразной подушкой;

Из досок и кольев соорудить опалубку. Колья вкопать с интервалом 30-40 см;
Каркас из арматуры соорудить используя электросварку либо связать прутья между собой при помощи стальной проволоки;
Готовый каркас поместить в опалубку;
Приготовить раствор цемента, смешав щебень, песок и цемент в пропорции 5:3:1;
Залить раствор в опалубку.

Как сделать теплицу? Строительство теплицы Митлайдера своими руками начинается с подготовки основания. Для этого необходимо выбрать незатененный участок с ровным уровнем земли (при необходимости землю можно выровнять самостоятельно). Далее фундамент для теплицы создается следующим образом:

Разметка. Размечать необходимо строго по чертежу постройки, чтобы не заливать лишний фундамент и не переводить материал. Если планируется парник шириной 5 м, то и размечать необходимо соответствующим образом. Не забывайте пользоваться помощью рулетки

На данном этапе важно соблюсти ровность углов. Они все должны быть строго под 90 градусов. Благодаря этому в будущем не будет лишних перекосов.
Земляный работы

По разметке выкапывается траншея, ее глубина (до 60 см) должна быть одинаковой по всей длине теплицы на каждой стороне периметра. Ширина – до 35 см.
Устройство опалубки на высоту до 40 см (можно и меньше). Опалубку дополнительно крепят колышками, которые забивают в землю, расстояние между ними должно быть около 30-50 см в зависимости от высоты.
Устройство подушки. При смешивании одной части песка и одной части гравия получается отличная подушка, которая не даст сесть основанию. Ее толщина – до 20 см.
Укладка арматуры. Подойдут любые куски даже самые маленькие и тонкие, но перед укладкой их желательно связать между собой проволокой или скрепить сваркой.
Заливка фундамента. Предварительно по периметру (или только по углам) можно установить стойки, на которые будут в дальнейшем монтировать каркас парника. Так конструкция будет жесткой и надежной.

Благодаря этому в будущем не будет лишних перекосов.
Земляный работы. По разметке выкапывается траншея, ее глубина (до 60 см) должна быть одинаковой по всей длине теплицы на каждой стороне периметра. Ширина – до 35 см.
Устройство опалубки на высоту до 40 см (можно и меньше). Опалубку дополнительно крепят колышками, которые забивают в землю, расстояние между ними должно быть около 30-50 см в зависимости от высоты.
Устройство подушки. При смешивании одной части песка и одной части гравия получается отличная подушка, которая не даст сесть основанию. Ее толщина – до 20 см.
Укладка арматуры. Подойдут любые куски даже самые маленькие и тонкие, но перед укладкой их желательно связать между собой проволокой или скрепить сваркой.
Заливка фундамента. Предварительно по периметру (или только по углам) можно установить стойки, на которые будут в дальнейшем монтировать каркас парника. Так конструкция будет жесткой и надежной.

Размеры и расчет

Размеры теплицы Митлайдера выверены еще ее создателем. По задумке доктора сельскохозяйственных наук строение должно быть высоким и просторным. В самой высокой точке набирается 2,7 мета. Длина теплицы 12, а ширина — в 2 раза меньше.

Быть маленькой теплица Митлайдера не может, поскольку тогда температура внутри будет меняться слишком резко. Если же соблюдены размеры 2,7 на 6 и на 12 метров:

— в жару нагрев внутри теплицы идет максимально медленно;

— в холод, к примеру, ночами, теплица дольше остывает.

Перепад между скатами крыши по задумке Митлайдера должен быть 45 сантиметров. Высота южной стенки —1,5 метра. Дверь навешивают с одного из торцов парника. Ширина дверного полотна — 75 сантиметров. Идеальные размеры часто нарушают.

Это связано с финансовыми возможностями садоводов и площадью, ландшафтом их участков. Помним, что теплицу мало поставить, нужно направить более высокую часть на север, а низкую — на юг. Поэтому, теплицей Митлайдера называют любую с разноуровневой двухскатной крышей.

Если же ориентироваться на оригинал американского доктора сельхознаук, важны не только размеры, материал каркаса, но и расположение элементов в нем. Так:

Расстояние меж балками равно 2 метра;
Сечение бруса не должно быть меньше 7,5 на 5 сантиметров;
Обязательны раскосы там, где балки соединяются под углом;
Раскосы необходимы и в угловых стыках стоек.

Этот расчет теплицы Митлайдера делает ее прочной настолько, что не страшна непогода, будь то штормовой ветер, град, тайфун. На Мадагаскаре, к примеру, зафиксирован случай, когда сделанная по всем правилам теплица-американка пережила 3 тайфуна.

Основание теплицы может быть столбчатым или ленточным. Последний фундамент можно утеплить и, именно этот вариант считается идеальным. Блокируется потеря тепла через почву и проникновение в парник грызунов, вредителей.

Установить теплицу по Митлайдеру можно на любое основание, которое подходит и для обычных теплиц

Утепляют фундамент экструдированным пенополистиролом. Он не вбирает влагу, не гниет. Это выгодно отличает пенополистирол от натурального керамзита. Если нет возможности сделать бетонную основу для теплицы, ее ставят на деревянный брус. Подходит сечение 10 на 10 сантиметров.

Поскольку дерево подвержено гниению, перед погружением в почву его обрабатывают антисептиками, заполняющими поры породы. Когда поры закрыты, влага не может попасть внутрь древесины. Можно обмазать брус битумом, или обвернуть рубероидом. Однако, как не защищай дерево, его долговечность все равно в разы меньше, чем у бетона.

Поэтому на деревянной основе делают, как правило, небольшие, временные парники. Если же строение масштабное, как и завещал доктор Митлайдер, выбирают бетонный фундамент. Каким бы ни был фундамент парника, его укладывают на 15 сантиметров песчано-щебеночной смеси. Такую основу называют подушкой.

Описание и особенности

Теплица по Митлайдеру может быть округлой, или выполненной в прямых линиях. Материалы тоже могут разниться. Современный рынок, обычно, предлагает алюминиевый каркас или из профильной трубы, оформленный поликарбонатом. Но, это не запрещает сделать американскую теплицу по старинке из стекла. Главное, соблюсти конструктивную особенность, ставшую прорывом своего времени – разноуровневую двухскатную крышу.

Выше северный скат крыши. Южный ниже. Различается и их уклон. У северного это 35 градусов, а у южного – на 10 градусов меньше. Перепад меж уровнями расположен ровно по центру теплицы и закрыт чередой фрамуг. Они откидываются вверх. Фрамуги, точнее форточки, располагают и на южной стенке теплицы.

Теплицы по Митлайдеру могут быть округлыми или с прямыми стенами

Через фрамуги на стенке поступает холодный воздух. Верхние же фрамуги на крыше — выход для теплого воздуха. Так обеспечивается эффективная вентиляция, исключающая перегрев растений. При этом, северная стенка теплицы глухая.

Вкупе с более высоким северным скатом крыши это исключает переохлаждение посадок. То есть, схема теплицы Митлайдера обеспечивает оптимальную температуру воздуха внутри нее без необходимости делать принудительную систему вентиляции.

Благодаря уникальному строению крыши в теплице образуется улучшенный воздухообмен

Все осуществляется с помощью естественной тяги. Это экономит бюджет. Теперь, вернемся к материалам. Хоть они могут быть любыми, есть наиболее выигрышные.

Каркас, к примеру, желательно делать из дерева, поскольку:

Его волокна впитывают конденсат, препятствуя его скоплению на стенках и потолке теплицы.
Малая теплопроводность дерева не дает ему, как быстро нагреваться, так и стремительно остывать.

За счет этих свойств, теплица на основе дерева имеет наиболее равномерную температуру внутри. Нагрев каркаса не контрастирует с прогревом воздуха. Поэтому в оригинале, у Митлайдера, теплицы были именно из бруска.

При установке теплицы, необходимо направить более высокую часть на север, а низкую — на юг

Инструкция по ходу строительства теплицы по Митлайдеру своими руками

Прежде чем начать строительство теплицы-«американки», на участке выбирают ровное место и очищают его от мусора и сорняков. При помощи рулетки и шнура выполняют разметку, забивая по углам будущего сооружения колышки. После этого измеряют ровность диагоналей размеченного прямоугольника и приступают непосредственно к строительству.

От того, насколько правильно будет выбрано место, зависит урожайность ранних культур

Воспользовавшись штыковой лопатой или садовым буром, по контуру будущей конструкции устанавливают вертикальные стойки из деревянного бруса сечением 100х100 мм. Вкапывать их в землю необходимо на глубину не менее 0.45 м — от этого зависит устойчивость сооружения. Расстояние между соседними элементами боковых (длинных) стен составляет 1м, а для фронтальной и задней торцевой поверхности — 0.7 м. Для выравнивания стоек по верхней кромке используют натянутый на высоте строительный шнур.
Через каждые 2 м по продольной осевой линии сооружения вкапывают центральные опорные (подконьковые) стойки длиной 3.05 м.
Доской сечением 25х200 мм выполняют нижнюю обвязку теплицы. Крепление к столбикам удобно выполнять при помощи саморезов и шуруповёрта — в этом случае предотвращается расшатывание стоек.
На торцевых стенах крепят укосы — они сделают каркас более жёстким.
Из квадратного 50 мм бруса выполняют верхнюю обвязку каркаса.
В верхней части центральных опор монтируют рамку фрамуг и форточки. В этих целях используется брус сечением не менее 75х50 мм, поскольку требуется обеспечить прочное крепление петель и долговечность открывающейся конструкции.
К верхней (коньковой) и нижней части фрамужной рамки крепят стропила. Их делают из доски 100х40 мм, устанавливая её на ребро. Второй край каждого элемента перекрытия должен быть уложен заподлицо с брусом верхней обвязки. Расстояние между отдельными балками выбирают исходя из того, какой материал выбран для кровли. Если покрытие будет из полиэтиленовой плёнки, то стропила устанавливают на расстоянии 0.7 м друг от друга. Для поликарбоната шаг можно увеличить до 1 м«Северный» скат теплицы по Миттлайдеру должен быть круче «южного», поэтому для него используются удлинённые стропила. Проём форточки образуется благодаря установке поперечных элементов кровли на разной высоте. Его ширина должна быть не менее 45–50 см — это позволит достичь оптимального проветривания.
На ровном, плоском месте из деревянного бруса 50х75 мм собирают двери. Детали рамки и центральный брус соединяют между собой при помощи металлических уголков или способом «в полдерева». Углы и места присоединения перемычки укрепляют при помощи треугольных укосов, сделанных и фанеры толщиной 7 мм.
Таким же образом изготавливают форточку и крепят её к коньку при помощи рояльной петли.
Устанавливают дверь.

После этого приступают к укрывным работам и обустройству внутреннего пространства теплицы.

Как строится теплица Митлайдера

Перед походом в магазин необходимо выбрать оптимальное место для установки теплицы, определиться с фундаментом, учесть все плюсы и минусы различных стройматериалов.

Выбор места для теплицы

Немногие культуры способны переносить недостаток света, а в теплице солнечные лучи частично поглощает поликарбонат, полиэтилен или стекло, которое быстро покрывается налетом пыли. Поэтому место для будущей постройки должно хорошо освещаться в течение всего дня. Допускается лишь частичное затенение ранним утром или под вечер. Второй немаловажный момент – ландшафт участка. Он должен быть максимально ровным. Нежелателен даже небольшой перепад высот. Если весь участок расположен на склоне, придется пойти на дополнительные расходы – тщательно выровнять площадку по уровню или потратиться на более высокий и основательный фундамент.

Также нежелательно выбирать низменности на торфяниках. В среднем, почва и воздух в этих местах на 2–3 градуса холоднее.

Основание под теплицу

При строительстве стандартного парника можно обойтись и без фундамента. Если участок ровный, не затапливается в половодье, нижнюю обвязку алюминиевого каркаса кладут прямо на землю. Конструкция легко выдерживает небольшие колебания грунта при замерзании. Теплица Митлайдера устроена несколько сложнее. Даже при небольших перекосах верхние фрамуги перестанут закрываться. В застекленных постройках могут потрескаться стекла. Поэтому простейший фундамент для нее необходим – точечный, из бруса или бетонный ленточный.

Для точечного фундамента подойдут следующие материалы:

деревянные колья прямоугольного сечения;
металлические винтовые сваи;
столбики из бетона.

Чертеж теплицы по Митлайдеру с нужными размерами необходимо подготовить заранее, чтобы не пришлось подгонять габариты постройки под уложенный фундамент.

Выбранный участок очищают от мусора, снимают верхний слой почвы, тщательно выравнивают. Находят крайние точки и отмечают их колышками. Между ними на равном расстоянии помечают места под опорные точки.

Частота опорных точек зависит от тяжести будущей конструкции, материала каркаса и плотности грунта. Сваи или столбики устанавливают на расстоянии от 0,5 до 1 м.

В отмеченных точках забивают деревянные колья, предварительно обработанные антисептиками, винтовые сваи или выкапывают ямки под бетонные столбики. В последнем случае перед строительством каркаса придется выждать не менее 2 недель, чтобы бетон окончательно затвердел и набрал прочность.

Ленточный фундамент для теплицы строят так же, как и для других построек. В земле выкапывают траншею глубиной 25–40 см, монтируют опалубку, засыпают слоем песка, трамбуют дно, укладывают арматуру. При заливке верхней части фундамента к арматуре приваривают держатели для металлического каркаса.

Возведение каркаса

Для материала каркаса выбирают деревянный брус или металлический профиль. На возвышенностях, песчаных почвах и прочих сухих местах подойдет дерево, в низменных сырых, рядом с реками, где влажность всегда высокая, целесообразнее выбрать металл. В обоих случаях основу будущей постройки необходимо тщательно обработать защитными составами. Теплицы Митлайдера из дерева строят с прямыми скатными крышами. На фото ниже показан чертеж и примерные размеры такой постройки.

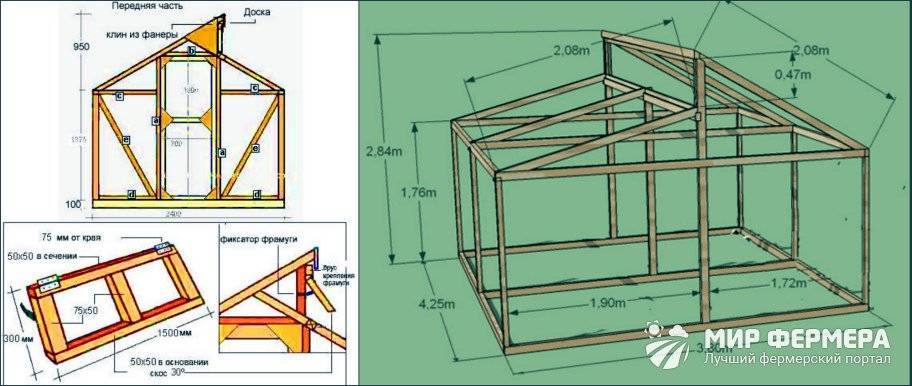

Подробное устройство и крепление фрамуги:

Конструкция и пропорции верхней части фронтона. Стандартный угол наклона северного ската – 35°, южного – 20°. Значения могут отличаться на несколько градусов в обе стороны.

Теплица из деревянного бруса состоит из следующих деталей:

нижняя обвязка;
продольные стенки;
стенки фронтонов;
фрамуги;
скаты крыши;
двери в торцевых частях.

Детали соединяются саморезами, соединительными пластинами прямоугольной или Т-образной формы или угловыми соединителями.

Арочную теплицу Митлайдера строят из металлического профиля. Ее несложно соорудить из обычной, немного переделав. Для этого к верхней продольной перекладине монтируют вертикальный прямоугольник высотой около полуметра и длиной по размеру длины теплицы. Южную часть обшивают до нижней части этого прямоугольника, а северную – до верхней. В перепаде высот на рояльные или обычные оконные петли крепят фрамуги. Открываться они могут как наружу, так и внутрь теплицы. Первый вариант предпочтительнее, так как выступающие форточки будут защищать растения от косого дождя или попадания различного мусора.

Плюсы и минусы теплицы по Митлайдеру

Многие задаются вопросом, зачем делать такие сложные теплицы да еще с длинной щелью. Ведь конструкция предназначена для максимального сохранения тепла. Однако именно в этом митлайдеровская теплица имеет свое преимущество.

Проблемой создания в любой теплице оптимального микроклимата является плохая вентиляция. Теплый воздух вместе с влагой скапливается под потолком. Контактируя с холодными стенками тепличной обшивки, образуется конденсат. Физическое явление опасно для всех растений, но особенно сильно страдают томаты. Естественное проветривание через форточки и двери положительных результатов мало дает. Если взять парники длиной больше 6 м, то здесь процесс происходит еще сложнее. Мало помогают даже дополнительные форточки. Воздух вентилируется неравномерно.

У фермерской теплицы по Митлайдеру проблема с вентиляцией полностью решена. В этом ее главный плюс. Конструкция оснащена вверху фрамугой. Поступающий через нее свежий воздух смешивается с теплыми массами и опускается на пол. Получается равномерная вентиляция всех участков. Одинаковая поддерживается влажность и температура. Создающийся микроклимат в конструкции Митлайдера благоприятно влияет на развитие растений. Кроме фрамуги, никаких форточек, вытяжек, вентиляторов ставить не нужно.

Если говорить о недостатках, то тепличные конструкции Митлайдера обходятся хозяину дорого. Лишние расходы идут на создание усиленного каркаса. К минусам причисляют сложность устройства. Чтобы создать каркас, потребуется опыт. Вдобавок конструкция теплицы по Митлайдеру предусматривает установку фрамуги. Для вентиляции щель создает большой плюс, но через нее ветром заносятся возбудители опасных заболеваний, например, фитофтора.

Особенности и преимущества тепличной конструкции Миттлайдера

Главная особенность теплицы Миттлайдера заключается в создании вертикальной конструкции размером 12x6x2,7 м, с разноуровневой двускатной крышей и особой системой вентилирования: свежий воздух в теплицу поступает через вентиляционные окна, расположенные под крышей, вытесняя застоявшийся перегретый воздух через верхние окна, расположенные между двумя уровнями крыши по всей длине конструкции. Поэтому теплицу всегда размещают таким образом, чтобы более высокий скат располагался с северной стороны, а меньший – с южной.

Особенности теплицы по Миттлайдеру — разноуровневая крыша

Теплица Миттлайдера обладает рядом преимуществ:

Прочность каркаса обеспечивается за счет часто расположенных балок, укрепленных угловыми стойками и раскосами, что гарантирует устойчивость теплицы к сильным порывам ветра и граду.
Все окна в теплице располагаются в южной стороны, что исключает попадание во внутрь северного, более холодного, ветра.
Растения внутри теплицы не перегреваются, а уровень влажности и содержания в воздухе необходимого для растениям углекислого газа сохраняется в норме.
Вся конструкция теплицы создается из деревянных балок, что препятствует скоплению конденсата на несущих конструкциях.
Довольно большие размеры конструкции создают комфортные условия для проведения работ внутри теплицы, а также обеспечивают максимальную устойчивость микроклимата.

Высокий скат теплицы должен располагаться с северной стороны

Выбор места под теплицу?

Если планируется возводить теплицу по Митлайдеру, сначала необходимо подобрать правильное место для расположения конструкции. Здесь необходимо учесть несколько важных нюансов:

Чем ровнее участок, тем лучше. Небольшой уклон требует обустройства площадки-террасы на склоне.
Высокий скат кровли должен быть ориентирован на север, а низкий с вентиляционными окнами — на юг, торцы — на восток и запад.
Не следует размещать постройку там, где есть деревья, дающие тень. Лучше всего располагать теплицу на освещаемом с утра и до вечера участке. Если такого достичь не получится, то выбирать следует то место, где солнце есть с полудня и до заката.
Теплицу не рекомендуется обустраивать на торфяных почвах или низменностях, поскольку здесь воздух гораздо холоднее, нежели в других местах.

Северный склон выбирать крайне не рекомендуется, так как температура воздуха здесь ниже на 2-3 градуса положенного. Такая разница кажется незначительной, но она резко снижает урожайность.
