Трубы ПВХ и способы их соединения

ПВХ-трубы предназначены для монтажа систем холодного водоснабжения и могут эксплуатироваться при температуре до +65 градусов. Благодаря гибкости и большому разнообразию соединительных элементов, из них легко собрать теплицу любой конфигурации.

Для теплиц используют ПВХ-трубы диаметром от 20 до 32 мм, они обеспечивают необходимую жесткость каркаса. Стандартная длина труб может быть 1, 2, 3 или 6 метров.

Трубы ПВХ

Соединять ПВХ-трубы для теплицы можно несколькими способами:

с помощью хомутов, стяжек;
на мебельные болты по предварительно просверленным отверстиям;
на клей.

При соединении труб на хомуты или болты теплицу можно полностью разобрать и перенести на другое место, обеспечив севооборот. Таким способом чаще монтируют пленочные теплицы и парники. Пленку на зиму обычно снимают, чтобы избежать ее повреждения снегом и ветром, заодно разбирают каркас.

Один из способов крепления ПВХ труб

Клеевое соединение получается неразборным, но более прочным. Его рекомендуется использовать для теплиц, установленных на фундаменте и оставляемых на зиму. Покрывают такие теплицы, как правило, поликарбонатом – он служит не менее 5-7 лет и не требует ежегодной замены.

Соединительные элементы для ПВХ-труб, используемые при монтаже теплицы:

уголки, позволяют осуществить крепление взаимно перпендикулярных элементов;
тройники – соединяют три трубы в одной плоскости или под углом (одноплоскостные тройники могут иметь угол 45, 66 и 90 градусов);
крестовины, для соединения четырех трубных элементов.

Фитинги для ПВХ труб

Количество и вид используемых фитингов зависят от конструкции теплицы, а также выбранного типа соединений.

Порядок соединения труб и фитингов на клей

Соединение производят на клей Тангит PVC-U или его аналог. Этот клей обеспечивает прочное крепление деталей и быстро застывает, поэтому монтаж не займет много времени.

Tangit PVC Kleber

Цены на Tangit PVC Kleber

Tangit PVC Kleber

Последовательность действий.

Отрезать трубу необходимой длины с помощью резака, ножовки или строительных ножниц. Проверить совместимость трубы и фитинга: труба должна входить в него на 2/3 длины раструба.
Зачистить края от заусенцев, ножом снять фаску с торца.
Обезжирить соединяемые поверхности любым растворителем. Нанести клей на обе склеиваемые поверхности: на трубу и внутреннюю поверхность фитинга.
Ввести трубу в фитинг строго вдоль ее оси на 2/3 глубины до упора, затем повернуть на 90 градусов внутри фитинга, чтобы клей равномерно распределился.
Зафиксировать их в этом положении на 15-30 секунд, затем выждать еще 1-2 минуты до полного склеивания.

Порядок склеивания труб

Порядок соединения труб на болты

В качестве крепежа выбирают мебельные болты с диаметром М6 или М8 в зависимости от диаметра труб. Длина должна быть достаточной для соединения двух труб.

Стяжной мебельный болт

Последовательность действий.

В трубах до начала монтажа размечают места под рассверловку отверстий.
Высверливают сквозные отверстия сверлом на 2 мм больше диаметра болтов.
Соединяют трубы, совмещая отверстия. Вставляют и закручивают болты.

Схема сверления отверстий при помощи простейшего деревянного кондуктора

Отверстия можно сверлить и по месту, при этом трубу временно закрепляют на стяжку из проволоки или фиксируют иным способом.

Как возводится теплица из пластиковых труб своими руками видео советы и поэтапные фото строительства

Устанавливается теплица из полипропиленовых труб своими руками одним-двумя человеками за несколько часов. Выбирать следует открытый, солнечный, равнинный участок.

Готовим площадку

Под теплицу лучше залить ленточный фундамент, или выложить площадку по периметру из кирпича, блоков, бутового камня. Самый простой, быстрый вариант устройства основания – фундамент из доски 50*100-150 мм или бруса с ребрами 100-150*100-150 мм.

Размечаем площадку согласно чертежу, забиваем колышки, натягиваем по периметру веревку. Рекомендуется по котловану снять верхний плодородный слой грунта, глубиной 300-500 мм. Можно выкопать траншею по периметру, шириной 300-400 мм, глубиной 300-700 мм. Дно выравниваем, засыпаем щебнем – 100-200 мм, песчаником – 100-200 мм, утрамбовываем. Застилаем 1-2 слоя рубероида. Обрабатываем брус огнеупорными, антисептическими пропитками, промазываем жидким битумом, машинным маслом. Укладываем детали в траншею, проверяем геометрию, диагонали должны быть равны. Крепим на оцинкованные уголки и длинные саморезы.

Полезный совет: Более прочное основание получается, если торцы бруса запилить на ½, вложить один в один, просверлить насквозь, стянуть болтами.

По бокам, по верху фундамента рекомендуется проклеить рубероид, таким образом обеспечив гидроизоляцию. Делаем обратную засыпку грунта.

Собираем каркас теплицы из труб ПВХ

Нарезаем трубы в размер по чертежу ножовкой по металлу, болгаркой, зачищаем торцы напильником.

Первый этап – изготовление фронтонов. Собрать их лучше на земле, а после установить на подготовленный фундамент.

Схема сборки дверей теплицы из труб пвх

Собираем двери, потребуется: 2 вертикальные детали, высотой 2-2,1 м, 3 поперечных — шириной 700-900 мм, соединительные элементы – 4 уголка, 2 тройника. Проем изготавливается из 2 вертикальных стоек, 1 поперечника, как на схеме выше. Высота, ширина проема должны быть на 5-10 мм больше самой двери. На одну из стоек крепим петли.

Далее потребуется труба пвх длиной равной длине арки теплицы. На нее надеваем тройники, расстояние между ними должно быть равно ширине проема. Закрепляем проем на тройниках.

Простая схема, по которой собирается теплица из пвх труб своими руками

Полезный совет: Для прочности теплицы рекомендуется на фронтальную арку надеть дополнительно по 1-2 тройника, закрепить на них вертикальные стойки и установить горизонтальные ребра жесткости. Фронтон можно изготовить из дерева либо сварить из металлических профилированных труб.

По длинной боковине, с внешней стороны фундамента вбиваем в землю на глубину 300-700 мм, в зависимости от мягкости грунта, арматурные, рифленые пруты, 8-12 мм толщиной. Длина прута рассчитывается индивидуально, с учетом того, что он должен торчать наружу 500-800 мм. Расстояние между арматурой 600-900 мм, но не более метра.

Как устанавливается теплица из полиэтиленовых труб своими руками, фото основания с арматурой для крепления каркаса

Трубу пвх, нарезанную в размер, надеваем одним концом на прут, подгибаем, вставляем второй конец с противоположной стороны фундамента. По этому алгоритму устанавливаем остальные арки.

Благодаря эластичности труб пвх дуги для теплицы получаются одинаковыми по форме

Чтобы установленная теплица своими руками из пластиковых труб была прочной, крепим дуги к фундаменту на оцинкованные скобы, которые можно заменить широкими полимерными хомутами.

Пример, как собирается теплица из пластиковых труб своими руками, фото крепления дуг к основанию

Таким же образом устанавливаем ранее подготовленные фронтоны теплицы. Остается связать каркас поперечными элементами. Трубы пвх нарезаем по длине теплицы, и фиксируем их на каркасе пластиковыми хомутами, как на фото ниже. Один поперечный элемент по центру теплицы, в самой верхней точки дуги, в больших постройках желательно дополнительно еще по одному с каждого бока.

Каркас теплицы из пластиковых труб, на фото, как крепить продольные элементы на хомуты

По схеме сборки дверей изготавливаются форточки для проветривания и монтируются в проемы. Далее каркас накрывается полиэтиленовой пленкой.

Схема сборки усиленного варианта дверей и форточек из труб пвх

Полезно знать: Шарниры для открывания проемов можно изготовить своими руками. Для этого нарезаются 2 куска по 10 мм из трубы пвх большей по диаметру, склеиваются между собой, в них вставляются вертикальные элементы дверей и форточек, фиксируются на саморезы.

Посмотрите другой вариант сборки маленькой теплицы своими руками.

Обшивка

Для удержания тепла и влаги внутри теплицы нужно использовать хорошую обшивку для каркаса. Самыми популярными считается полиэтиленовая пленка и листы поликарбоната.

Если вы будете использовать поликарбонат, то его можно закрепить простыми саморезами с резиновыми уплотнителями.

Поликарбонат стоит дороже, но его срок службы примерно 5 лет, полиэтиленовая пленка стоит значительно меньше, но хватит вам ее только на год. Поэтому какому материалу отдать предпочтение решать только вам.

Мы уверены, что эти знания вам пригодятся и вы сделаете теплицу из ПВХ труб своими руками. Желаем вам успехов!

Чем хороши и плохи парники из ПВХ труб

С течением времени полимеры все сильнее вытесняют из промышленности древесину, стекло и прочие подобные им материалы. Пластик, в свою очередь, прочен, легок и не поражается грибками. Кроме того, ему не повредят вода, пар и химикаты.

Пластиковые конструкции способны прослужить дольше остальных, поскольку без особых проблем выдерживают отрицательное влияние окружения.

Минусом для промышленно созданных теплиц можно смело назвать их ценовую категорию, а также габариты, которые далеко не всегда соответствуют тому, что действительно требуется дачникам.

Но не стоит отчаиваться – парник несложно создать своими силами. Если не хочется сильно переплачивать, обычные пластиковые трубы отлично подойдут для дела. К тому же, они обладают существенными плюсами перед дорогостоящими аналогами:

долгий срок службы;
легкость перемещения. Парник нетрудно перенести с одного участка на другой;
легкость сборки и разборки. Это позволяет не только самостоятельно контролировать габариты конструкции, но также без проблем разбирать ее зимой и убирать на хранение в сарай или гараж. Как и сборка, это займет не дольше дня;
маленький вес. Обеспечивает легкость работ при монтаже.

К слову, нередко специалисты данный пункт относят именно к минусам каркаса из ПВХ.

небольшая цена. Алюминиевый каркас будет стоить в разы дороже;
прекрасный вид. Несложно изготовить каркас, который внешне ничем не уступает профессионально сделанному заводскому парнику;
сопротивление отрицательному влиянию окружающей среды;
универсальность. В ходе составления проекта и монтажа можно выбирать любые габариты и параметры;
экологичность. Пластик экологически чист и полностью безопасен.

Пожалуй, единственный минус пластиковых конструкций – маленький вес. Благодаря этому конструкция мобильна и ее легко собирать/разбирать. Но при порывах ветра парники сложной формы могут быть неустойчивы.

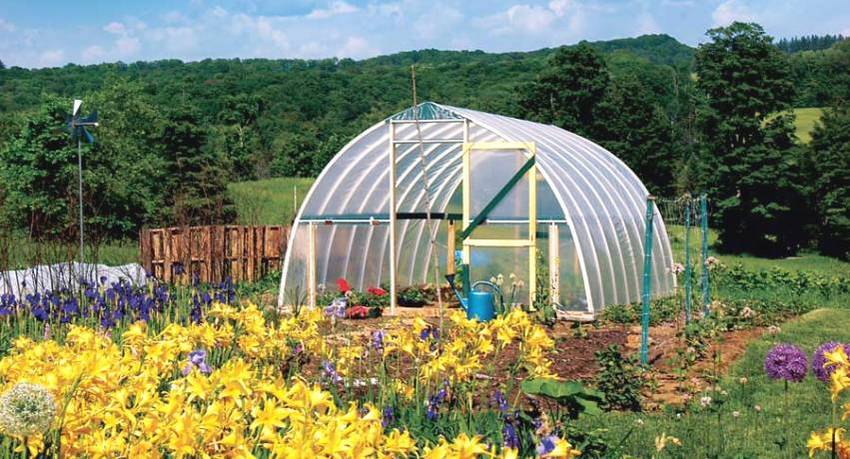

Модель парника из полипропиленовых труб своими руками. Фото теплиц, покрытых пленкой

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или заказать на соответствующих сайтах. В комплекте идут готовые размеченные элементы каркаса из труб и крепления. Собираются такие конструкции быстро и легко: под них не обустраивается фундамент, а только разравнивается место на участке.

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или изготовить самостоятельно

Установка парника из полипропиленовых труб своими руками позволяет получить конструкцию, выполненную по индивидуальным размерам и чертежам. Арочная теплица обустраивается окнами и дверьми в торцах сооружения. Для бюджетного покрытия используют полиэтиленовую пленку.

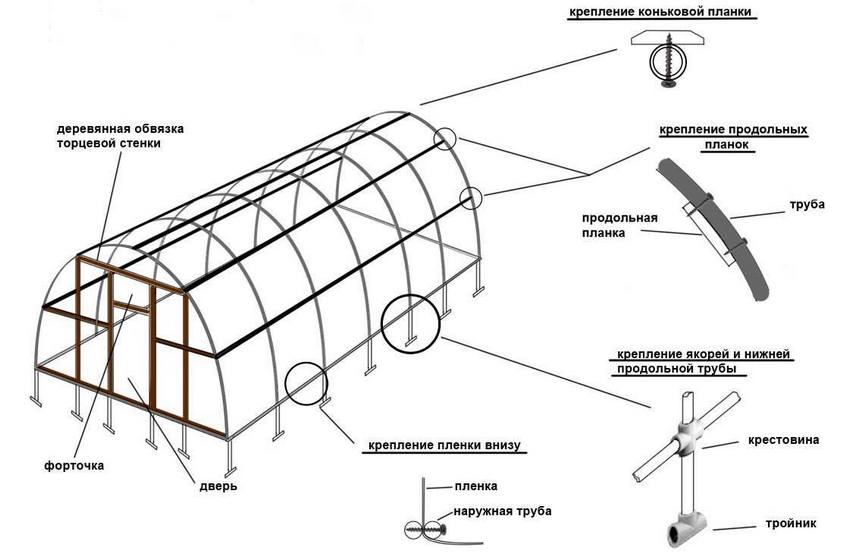

Схема теплицы из полипропиленовых труб, покрытой пленкой

Выбираем место для теплицы из пластиковых труб

Выбирая место для установки своими руками теплицы из полипропиленовых труб, необходимо учесть следующие моменты:

теплица не должна находиться под тенью от садовых деревьев или других построек на участке;
следует обеспечить удобный подход к конструкции для осуществления ухода за растениями;
необходимо учитывать преобладающее в вашем регионе направление ветров. Расположение теплицы с учетом этого фактора позволит уменьшить потери тепла.

Теплицы из пластиковых труб становятся все более популярными среди огородников

Прежде чем начинать строительство теплицы из пластиковых труб своими руками, участок под теплицу выравнивается. Если поверхность земли недостаточно гладкая, выравнивание производят без чрезмерного уплотнения, чтобы не нарушить структуру почвы. Затем производят точную разметку, соблюдая правильность углов, что обеспечит каркасу устойчивость.

Покрывать каркас теплицы пленкой рекомендуется при температуре 16-18°С, что поможет исключить провисание материала

Сборка каркаса

Для сборки каркаса теплицы следует подготовить все необходимые материалы:

полипропиленовая труба, элементы креплений;
зажимы для крепежа полиэтиленового покрытия;
тройники, угловые переходники, комплект саморезов;
металлические стержни арматуры длиной 0,8 м.

По длинным сторонам размеченного прямоугольника вбивают металлические стержни. Расстояние между прутьями арматуры должно быть от 0,5 до 0,9 м. Чем ближе располагаются стержни, тем устойчивее будет конструкция. Арматура должна входить в грунт на 0,4 м

На этом этапе важно, чтобы стержни с одной стороны были расположены четко напротив стержней с другой стороны. В этом случае теплица получится без перекосов

Монтаж парника, в конструкции которого используются пластиковые дуги

Далее, трубы необходимой длины одеваются на противоположные стержни арматуры — таким образом получаются ровные дуги. Когда все дуги будут установлены, по верхним точкам арок укладывают горизонтально трубу и крепят ее к аркам с помощью анкеров. Для получения более жесткой конструкции горизонтальные опоры можно крепить в нескольких местах.

Покрытие теплицы из пластиковых труб, полиэтиленом

Когда каркас готов, приступают к покрытию конструкции пленкой. Рекомендуется эту работу выполнять при температуре 16-18°С, чтобы избежать провисания материала. Крепление полиэтилена осуществляется с помощью зажимов. Такое крепление позволяет в случае необходимости потянуть пленку и убрать провисание. В месте соприкосновения пленки с грунтом ее можно прикопать землей или уложить на нее утяжелители (доску, кирпич).

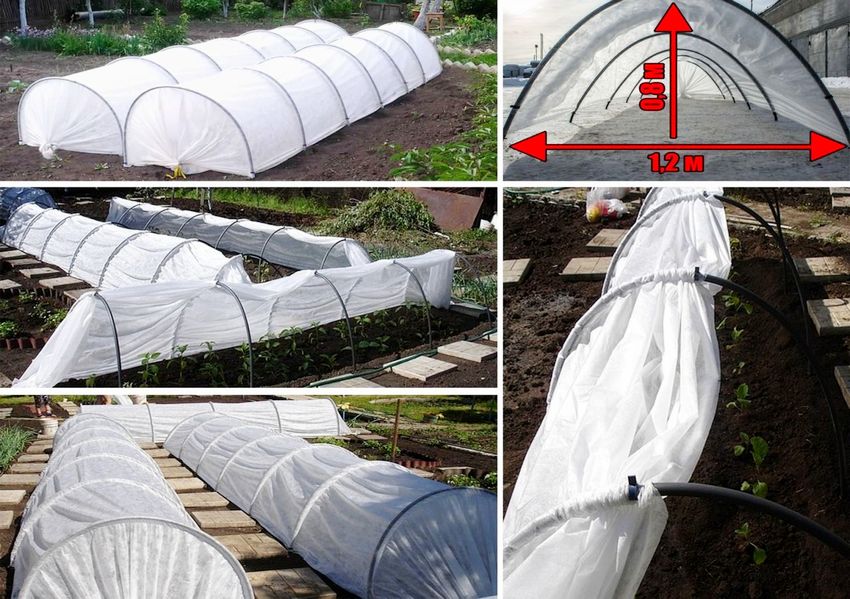

Складной парник из пластиковых дуг

Полезный совет! Для того, чтобы полиэтиленовая пленка прослужила дольше, выбирайте для покрытия теплиц армированный или многослойный материал с высокими показателями прочности, герметичности и износостойкости.

Следует отметить, что парники, созданные с помощью полиэтиленовой пленки, не достаточно долговечны. Они рассчитаны на эксплуатацию в течение одного-двух сезонов, после чего пленку необходимо будет менять. Кроме того, пленочное покрытие не обеспечивает надлежащей теплоизоляции.
