Почему именно полипропиленовые трубы: плюсы и минусы этого материала

Трубы из современных термопластов являются отличным материалом для постройки теплицы, ведь они при небольшой массе имеют необходимую прочность, устойчивы к температурному воздействию и готовы к длительной эксплуатации. Выбирая их в качестве основного материала, владельцы загородных участков смогут получить сооружение, которое обладает массой достоинств:

простота обработки — полипропиленовые трубы можно резать и гнуть любым способом, собирая теплицы самой разнообразной формы;
скорость монтажа — благодаря наличию разнообразных фитингов и податливости материала пластиковые сооружения легко собираются и разбираются;
лёгкий вес — при необходимости сооружение можно без труда перенести или передвинуть на другое место;
долговечность — выгодное отличие полипропилена от других типов пластмасс заключается в том, что он практически не подвержен вредному воздействию солнечного излучения и имеет срок эксплуатации до 50 лет;
антикоррозионный свойства — в отличие от каркаса, изготовленного из металлических труб, полипропиленовое основание совершенно не боится влажной, тёплой среды;
стойкость к возгоранию — этот вид пластика при высокотемпературном воздействии плавится, но не горит;
жёсткость — теплицы из термопластов этого типа имеют превосходные показатели упругой деформации и легко выдерживают ветровую и снеговую нагрузку;
низкая стоимость — можно построить довольно объёмное сооружение даже при весьма ограниченном бюджете;
привлекательный внешний вид — после постройки и в процессе эксплуатации сооружение не требуется красить или обрабатывать защитными средствами.

Как видите, преимуществ у полипропиленовой теплицы немало. Что же касается недостатков, то к ним можно отнести небольшие сложности при креплении плёнки к каркасу.

Полипропиленовые трубы обеспечат каркасу необходимую жёсткость и небольшой вес, предоставляя возможность легко построить теплицу любой конфигурации

Парник из ПНД труб преимущества и недостатки материала

Прежде всего, следует определить, что это за материал. Аббревиатура ПНД — означает полиэтилен низкого давления, что указывает на способ его изготовления. Этот материал изготавливается диаметром от 20 до 1200 мм. В продажу поступает в скрученном виде. Для удобства визуального отличия по характеристикам, эти трубы изготавливают разных цветов.

В продажу может поступать в таком виде

Применение этого материала в строительстве парников и теплиц, приобрело широкую популярность среди огородников и владельцев частных домов. Этому способствовали многочисленные положительные качества труб из ПНД, к которым относятся:

Большие сроки эксплуатации. В зависимости от толщины, цвета и армирования, конструкция из этого материала прослужит от 10 до 40 лет. Влагостойкость. Пожалуй, это качество можно отнести к одному из основных, так как с ПНД трубами не сравнится древесина или металл. В связи с этим они широко используются для строительства парников и тепличных сооружений. Следует отметить, что это материал не подвержен воздействию коррозии. Экологичность. Материал не выделяет вредных для человека и растений веществ. Благодаря этому качеству трубы из ПНД используются в жилых домах для подачи питьевой воды. Простота монтажа и замены фрагментов конструкции. При воздействии внешних погодных условий, механических повреждениях либо значительных перепадах температур, полиэтиленовый материал может деформироваться. Благодаря фитингам, тройникам, крестовинам и другим соединительным элементам, части конструкции легко разбирать, заменяя повреждённые участки. Сам процесс сборки парника не вызывает сложности, так как больше напоминает соединение деталей конструктора лего. Устойчивость к открытому пламени. Вес материала. Готовую конструкцию легко переместить даже одному человеку. Это качество ПНД никак не отражается на его прочности. В зависимости от толщины трубы и способа её армирования, её вес имеет различия. Надёжность и прочность. ПНД широкий температурный диапазон, который позволяет не изменять структуру материала. Качество таких труб не изменится при температуре в пределах от -10 до +95 °С. Также следует отметить, что этот материал устойчив к воздействию химических и биохимических факторов. Гибкость. Трубу из полиэтилена низкого давления легко изгибать. Это даёт возможность изготавливать парники различной формы. Это качество широко используется при изготовлении арочных конструкций. Износостойкость. ПНД трубы качественного производителя способны выдержать значительные нагрузки. Готовая конструкция не требует дополнительного ухода. Низкая цена материала. В сравнении с металлическими конструкциями или сооружениями из древесины, материал намного дешевле. Особенно это ощутимо, если учесть, что для металла и дерева дополнительно требуются специальные обработки и покраска, а это лишние расходы.

При наличии такого количеств положительных свойств конструкция парника из полиэтиленовых труб всё же имеет отрицательные свойства:

Лёгкость материала является как положительном качеством, так и отрицательным. Конструкция из труб ПНД, имеет малый вес, поэтому она неустойчива к сильному ветру или опрокидыванию. В связи с этим такое сооружение требуется укреплять в основании либо закладывать неглубокий фундамент. Полиэтилен низкого давления, без надлежащего покрытия подвержен воздействию ультрафиолетовых лучей, отчего сроки его эксплуатации снижаются почти вдвое.

Модель парника из полипропиленовых труб своими руками. Фото теплиц, покрытых пленкой

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или заказать на соответствующих сайтах. В комплекте идут готовые размеченные элементы каркаса из труб и крепления. Собираются такие конструкции быстро и легко: под них не обустраивается фундамент, а только разравнивается место на участке.

Арочные каркасы для теплиц и парников можно приобрести в специализированных магазинах или изготовить самостоятельно

Установка парника из полипропиленовых труб своими руками позволяет получить конструкцию, выполненную по индивидуальным размерам и чертежам. Арочная теплица обустраивается окнами и дверьми в торцах сооружения. Для бюджетного покрытия используют полиэтиленовую пленку.

Схема теплицы из полипропиленовых труб, покрытой пленкой

Выбираем место для теплицы из пластиковых труб

Выбирая место для установки своими руками теплицы из полипропиленовых труб, необходимо учесть следующие моменты:

теплица не должна находиться под тенью от садовых деревьев или других построек на участке;
следует обеспечить удобный подход к конструкции для осуществления ухода за растениями;
необходимо учитывать преобладающее в вашем регионе направление ветров. Расположение теплицы с учетом этого фактора позволит уменьшить потери тепла.

Теплицы из пластиковых труб становятся все более популярными среди огородников

Прежде чем начинать строительство теплицы из пластиковых труб своими руками, участок под теплицу выравнивается. Если поверхность земли недостаточно гладкая, выравнивание производят без чрезмерного уплотнения, чтобы не нарушить структуру почвы. Затем производят точную разметку, соблюдая правильность углов, что обеспечит каркасу устойчивость.

Покрывать каркас теплицы пленкой рекомендуется при температуре 16-18°С, что поможет исключить провисание материала

Сборка каркаса

Для сборки каркаса теплицы следует подготовить все необходимые материалы:

полипропиленовая труба, элементы креплений;
зажимы для крепежа полиэтиленового покрытия;
тройники, угловые переходники, комплект саморезов;
металлические стержни арматуры длиной 0,8 м.

По длинным сторонам размеченного прямоугольника вбивают металлические стержни. Расстояние между прутьями арматуры должно быть от 0,5 до 0,9 м. Чем ближе располагаются стержни, тем устойчивее будет конструкция. Арматура должна входить в грунт на 0,4 м

На этом этапе важно, чтобы стержни с одной стороны были расположены четко напротив стержней с другой стороны. В этом случае теплица получится без перекосов. Монтаж парника, в конструкции которого используются пластиковые дуги

Монтаж парника, в конструкции которого используются пластиковые дуги

Далее, трубы необходимой длины одеваются на противоположные стержни арматуры — таким образом получаются ровные дуги. Когда все дуги будут установлены, по верхним точкам арок укладывают горизонтально трубу и крепят ее к аркам с помощью анкеров. Для получения более жесткой конструкции горизонтальные опоры можно крепить в нескольких местах.

Покрытие теплицы из пластиковых труб, полиэтиленом

Когда каркас готов, приступают к покрытию конструкции пленкой. Рекомендуется эту работу выполнять при температуре 16-18°С, чтобы избежать провисания материала. Крепление полиэтилена осуществляется с помощью зажимов. Такое крепление позволяет в случае необходимости потянуть пленку и убрать провисание. В месте соприкосновения пленки с грунтом ее можно прикопать землей или уложить на нее утяжелители (доску, кирпич).

Складной парник из пластиковых дуг

Полезный совет! Для того, чтобы полиэтиленовая пленка прослужила дольше, выбирайте для покрытия теплиц армированный или многослойный материал с высокими показателями прочности, герметичности и износостойкости.

Следует отметить, что парники, созданные с помощью полиэтиленовой пленки, не достаточно долговечны. Они рассчитаны на эксплуатацию в течение одного-двух сезонов, после чего пленку необходимо будет менять. Кроме того, пленочное покрытие не обеспечивает надлежащей теплоизоляции.

Устройство теплицы из пластиковых труб

Пошаговая инструкция сборки арочной теплицы

Как уже было неоднократно сказано ранее — в строительстве теплицы арочного типа нет ничего сложного. Необходимо только ответственно отнестись к выполнению расчетов. От этого будет зависеть прочность, надежность и удобство самой конструкции.

Немаловажный момент — подготовка и выбор основания. Это может быть классический бетонный фундамент или, например, кирпичное основание, а также основу можно сделать из деревянного бруса.

Фундамент из дерева используется довольно часто. Обычно для этого применяются брус 100х100 мм. Основание для теплицы представляет собой короб прямоугольной (реже — квадратной) формы.

Обратите внимание, что дерево боится влаги, поэтому брусы перед укладкой на грунт необходимо обязательно обработать защитным составом с антисептическими свойствами

Какие материалы и инструменты нужны

Вполне сгодятся как ПП и ПВХ, так и более универсальные в использовании металлопластиковые трубы. Какие из них выбрать для изготовления теплицы — решение за вами.

В этой статье мы рассмотрим вариант каркаса из поливинилхлорида. И начнем с главного: если вы собираетесь построить большую теплицу из труб ПВХ своими руками, то для фундамента подойдет деревянный брус 100*100 мм.

Для парников из ПНД или ПВХ труб, как правило, не требуется капитальное основание, поэтому можно просто установить доски по периметру будущей конструкции.

Из электроинструмента для работы потребуется:

болгарка (УШМ), чтобы резать трубы и арматуру;
шуруповерт или дрель.

Болгарку можно заменить ручной ножовкой по металлу. Также необходимо будет подготовить молоток, рулетку, лопату (для подготовки основания под фундамент).

Расчет необходимых материалов

При строительстве парника из ПВХ труб надо уже на этапе проектирования знать, какая форма и какие размеры будут у теплицы

Это важно

Если говорить о теплице (она, как правило, больше парника), то обычно длина каркаса находится в пределах 3-6 метров. Ширина — 2-3 метра. Это не стандарт, но чаще всего встречаются теплицы именно с такими размерами.

Ширина дорожки внутри теплицы — не менее 50 см и не более одного метра. Оптимальный вариант — 0,6-0,7 м.

Если делать парник из труб ПНД своими руками, то понятное дело, что в данном случае размеры каркаса будут меньше.

Высота теплицы зависит от культур, которые в ней планируется выращивать. К примеру, для низкорослых растений желательно, чтобы она была не менее 1,8 м и не более 2 м.

Если выращивать высокорослые растения, минимальная высота теплицы — не менее 2,2 м. Но делать ее выше 2,5 м тоже не нужно

Важно еще учитывать и расстояние между арками

Для стационарных конструкций оптимальное расстояние — не более 50-60 см (в зимний период это позволит минимизировать вероятность деформаций при выпадении снега). Если конструкция теплицы разборная, то расстояние между арками можно увеличить до одного метра.

Рассчитать длину дуги из пластиковой трубы можно, воспользовавшись простой математической формулой:

L — длина пластиковой (ПВХ или другой) трубы; B — ширина каркаса теплицы или парника; H — высота возводимой конструкции.

Подготавливаем основание для теплицы

Чтобы не допустить перекоса в процессе монтажа и последующей эксплуатации, важно правильно подготовить основание. Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками

Это первый этап строительства теплицы из ПВХ труб своими руками

Размечаем участок в соответствии с размерами теплицы, обозначаем границы с помощью деревянных кольев и веревки. Это первый этап строительства теплицы из ПВХ труб своими руками.

Затем выравниваем площадку по уровню. Если вы планируете делать фундамент, то дополнительно сверху грунта устраивается песчаная «подушка» — ее толщина должна быть в пределах 5-10 см.

По периметру основания необходимо выкопать траншею глубиной 50 мм, чтобы можно было на половину заглубить деревянный брус.

Перед укладкой бруса, дно траншеи обязательно нужно засыпать песком, сверху укладывается рубероид для гидроизоляции. Потом устанавливаем брусы, образуя короб нужной формы.

Чертеж теплицы и сборка (видео)

Подготавливая чертеж тепличной конструкции важно учитывать, что труба имеет стандартные размеры от 3 до 12 м. Поэтому нужно узнать этот момент у продавца. Это позволит избежать переплат и работать без обрезков

Это позволит избежать переплат и работать без обрезков.

На схеме нужно указать следующие данные:

Фундамент.
Вертикальные стойки.
Крыша конструкции.
Верхняя обвязка.
Форточки и дверь.
Распорки.

В первую очередь, нужно определиться с расстоянием между вертикальными стойками. Специалисты рекомендуют 1 м. В случае, когда парник предполагается накрывать полиэтиленовой пленкой, то расстояние можно сократить до 0,6 м. Это необходимо для снижения нагрузки на трубу. Если требуется увеличить расстояние, то нужно дополнительное укрепление.

К созданию теплицы арочной формы нужен немного другой подход. Ведь здесь требуется правильно согнуть профильную трубу под определенным углом. Если предполагается, что высота парника будет составлять 2 м, то нужно приобрести 12-ти метровую трубу. Расстояние между дугами, рекомендуется делать не более одного метра.

Все дуги крепятся между собой, кроме того, для закрепления сооружения с каждой стороны нужно будет использовать профиля. В семе указать дополнительные распорки на фронтах.

Вы наверное понимаете, что сооружение получится достаточно тяжелым, поэтому нужно подготовить основание. Фундамент изготавливается по усмотрению владельца земельного участка. В цементный раствор рекомендуется сразу вставить анкера, к которым приваривается рама для усиления.

Процесс сборки несложный:

Для вертикальных стоек нарезать профильную трубу необходимого размера.
Вертикальные стойки приварить к основанию, при этом пользуясь строительным уровнем.
Сверху стоек нужно зафиксировать обводку.
Сделать замеры и отрезать детали для вертикальных столбов.
Поперечными перекладинами соединить и зафиксировать все стойки.
Сделать дверь и установить в предполагаемое место.

Некоторые садоводы и огородники предпочитают изготовить каркас на земле, после чего закрепить его на фундаменте. Чтобы избежать перекосов, такие работы нужно делать только на ровной поверхности.

Чтобы самостоятельно сделать парник арочной формы из профильной трубы, потребуется использование трубогиба. При его отсутствии, для сгиба нужно выполнить следующие действия:

Отрезать материал нужной длины.
Сделать напилы.
Согнуть трубу.

В этом случае, специалисты рекомендуют начать сборку с двух сторон. Это позволяет добиться прочности конструкции.

После монтажа каркаса нужно закрепить поликарбонат. Но здесь есть несколько нюансов:

Лицевой стороной является та, на которую нанесена защитная пленка.
Крепить листы нужно саморезами с резиновой шляпкой.
Между собой листы соединяются металлическими пластинаками.
Стыки обрабатываются герметиком.
После закрепления материала снять защитную пленку.

Также рекомендую посмотреть видео по теме:

Виды теплиц

Парники классифицируют по форме, сезонности, наличию обогрева и применяемым укрывным и каркасным материалам. Для каркаса из пластиковых труб подходят следующие виды конструкции:

пристенная;
двускатная;
многоугольная или купольная;
арочная.

Пристенные конструкции возводят у южной или юго-западной стены строения. Здание в течение дня прогревается солнечным светом и отдает свое тепло ночью. В таких парниках создается благоприятный микроклимат для роста растений. Пристенная конструкция – самая бюджетная.

Недостаток – воздействие атмосферных осадков на стену и трудность обеспечения хорошего проветривания.

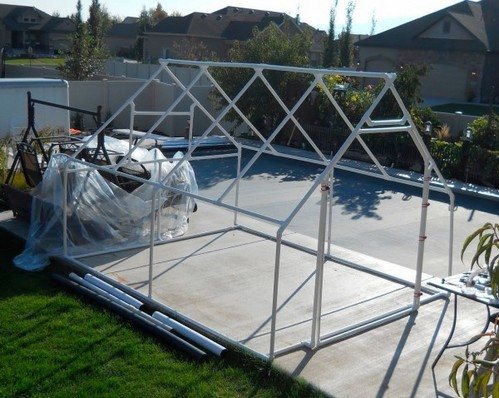

Теплица из пластиковых труб с двускатной крышей – самая популярная конструкция. Надежный каркас обеспечивает устойчивость к снеговым и ветровым нагрузкам. Двускатная крыша позволяет проникать большему количеству солнечных лучей. Боковые стены могут быть наклонными, это позволит снегу легко скатываться с крыши. На торцах двускатных теплиц обустраивают двери и форточки.

Многоугольная или купольная конструкция повторяет форму шара. Это увеличивает пространство и поглощает большое количество солнечного света. Водопроводные пластиковые трубы позволяют прочно соединить большое количество соединительных элементов при помощи пайки.

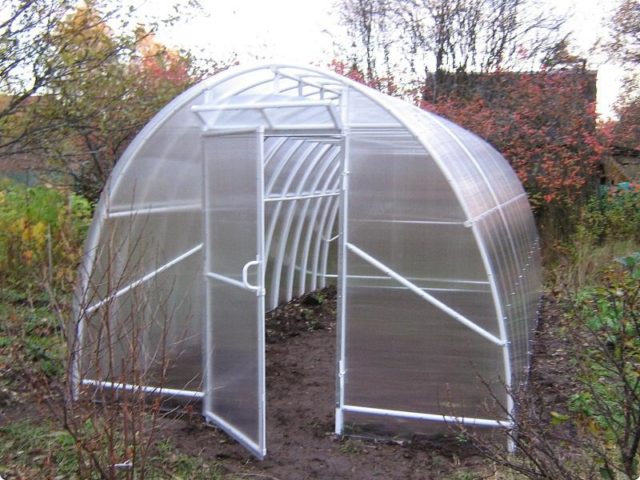

Арочная конструкция отличается прочностью, устойчивостью и простотой монтаж. Такую теплицу легко соорудить из водопроводных пластиковых труб своими руками. Располагают арочную конструкцию с севера на юг. Так боковые стены поглощают полезный утренний и вечерний солнечный свет.

Недостатком арочной формы является скопление снега на поверхности в зимнее время. Избавиться от этой проблемы поможет стрельчатая форма крыши, с которой снег будет скатываться самостоятельно.

Какая пленка подойдет для обшивки

Часто фермеры покупают обычную полиэтиленовую пленку, а ведь существует масса других укрывных материалов. Например, агроспан, агротекс, путрасил, спанбонд. Если вы все-таки остановили выбор на пленке, то подойдет пузырьковая или армированная толщиной 11 мм. Такое покрытие выдержит шквальный ветер.

Армированная пленка для парника

Покрытие удобно отмерять прямо на каркасе, а резать, подстелив под него что-нибудь твердое. Эксперты советуют резать с умом. Пусть лучше пленка будет длиннее, чем короче.

Если прикрепленное покрытие внизу будет лишним, на него можно насыпать земли, или завернуть, придавив камнями.

Как самим сделать теплицу из пластиковых труб?

Использование пленочного покрытия

Многие не раз задавались вопросам, как соорудить теплицу/парник из пластиковых труб (ПВХ) своими руками?

Итак, как построить теплицу собственноручно, без помощи специалистов из пластиковых труб?

Изготовить собственноручно ее можно несколькими способами. Рассмотрим их.

Первый способ: с пленочным покрытием

Для сборки потребуется:

трубы, торцы и крепежные элементы (сколько их нужно зависит от размера постройки);
зажимы (они необходимы для фиксации полиэтилена);
саморезы, тройники и поливинилхлоридные элементы, необходимые для углов.

Технология:

Площадь под будущий парник необходимо расчистить.
По периметру в землю «сажают» колышки, на которые в дальнейшем будут сажаться дуги.
Металлические стержни устанавливают с шагом около метра. Глубина, на которую вбивают колышек, в среднем должна составлять 0,25 м.
Собирают каркас.
Установка опоры по всему периметру.
Дуги сверху крепят к трубе, проходящей по центру вдоль всей конструкции.
Покрывают сооружение пленкой. Закрепляют полиэтилен внизу, у основания.
Остается только осуществить монтаж открывающихся элементов.

Второй способ: использование короба

В качестве укрывного материала используют пленку.

Технология:

Выравнивают площадь под будущее строение. Определяют периметр.
В тех местах, где будут находиться края основания, вбивают колышки, на которые в дальнейшем будут «одевать» трубы (дуги). Шаг между армированными прутьями должен быть около 0,7 м.
Стоит отметить, что все углы основания должны быть прямыми. В противном случае конструкция получится ненадежной и неустойчивой.
Изготавливают короб. Высота его не должна быть меньше 0,3 м.
В соответствии с чертежами собирают теплицу из труб ПВХ.
Укрывают получившееся сооружение своими руками полиэтиленом. Края подгибают под дощатое основание.
Крепление осуществляется с помощью скоб.
Остается установить открывающиеся элементы.

Третий способ: покрытие полимерным пластиком

Применение поликарбонатного покрытия

Технология:

Очищают площадь под будущее строение.
Сборка начинается с углов. Ножом на ровной поверхности из полимерного пластика вырезают три разных листа (2×2,1 м).
Собирают раму, также на поверхности. При процессе сборки учтите, что открывающиеся элементы должны открываться вверх.
Укладывают полимерные листы на обрешетку. Предварительно надо снять защиту с полимерного пластика. Лист должен закрывать открывающиеся элементы и часть угла.
Крепление полимерного пластика к конструкции осуществляют саморезами и шайбами. Излишки поликарбоната удаляют ножом.
Вплотную к первому листу начинают устанавливать второй. При процессе надо следить за тем, чтобы между кусками полимера не образовались дыры.
Итак, сделали 2-ой угол. Переходит к изготовлению открывающихся элементов. Из полимерного пластика посередине рамы вырезают открывающиеся элементы.
Сборка каркаса. Создают основание из досок. По длинным сторонам вбивают колышки, на которые в дальнейшем будут одевать трубы.
На колышки «одевают» прутья. По углам вбивают колышки для фиксации.

Процесс установки листов полимерного пластика:

Измеряют дугу. Материал режут с отступом десять сантиметров.
Над углами необходимо оставить пять сантиметров. Все излишки обрезают после крепежа.
Крепление листов к каркасу осуществляется с помощью шайб.
Герметиком заделывают все стыки.
Устанавливают ручки.

Итак, как выглядит тот или иной вариант теплицы/парника из пластиковых труб ПВХ, созданный своими руками можно посмотреть на фото.

Как сделать

Процесс установки теплицы из полипропиленовых труб не занимает много времени и может выполняться собственноручно. Единственное, что требуется от вас, так это подготовить открытое, солнечное и равнинное место.

Какие дуги для парника лучше всего использовать, поможет понять данная статья.

Также будет интересно узнать о том, чем отличаются теплицы и парники.

Для тех кто хочет больше узнать про парник для огурцов из поликарбоната, стоит перейти по данной ссылке: http://2gazon.ru/postroiki/teplizu/parnik-dlya-ogurcov-iz-polikarbonata.html

А вот как выглядит парники нового поколения, поможет понять данная статья.

Подготовка площадки

Для установки теплицы необходимо подготовить ленточный фундамент. Можно выложить по периметру кирпич, доски или камень. Но самым простым остается вариант фундамента из доски или бруса.

Разметить площадку, придерживаясь составленного чертежа. Затем можно вбивать колышки. По периметру натянуть веревку. Еще перед установкой теплицы необходимо снять верхний слой грунта на глубину 300-500 мм. Можно сделать траншею по периметру. Дно выровнять и добавить туда щебень. Толщина слоя должна составлять 100-200 мм. Все утрамбовать. Уложить 1-2 слоя рубероида. Брус стоит обработать огнеупорными и антисептическими составами, жидким битумом, машинным салом. А вот как сделать парник из труб пвх, поможет понять данная статья.

На видео — как сделать парник из полипропиленовых труб:

Уложить детали в траншею, проверить размеры, диагонали. Зафиксировать все, используя саморезы. Получить более прочное основание можно, если торцы доски напилить, установить один в один, просверлить и стянуть при помощи болтов. По сторонам, по верху основания стоит приклеить рубероидом. Это позволит создать надежную гидроизоляцию. Высыпанный грунт вернуть на прежне место.
