Виды греющих плинтусов
Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.
Одна из самых незаметных систем отопления — теплый (греющий) плинтус
Устройство отопления с водяным теплым плинтусом
Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.
Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя
Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50 °C, на обратке примерно на 5 °C ниже
Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.
Способ подключения
Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.
Лучевая схема подключения выглядит примерно так
Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.
Особенности монтажа
При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

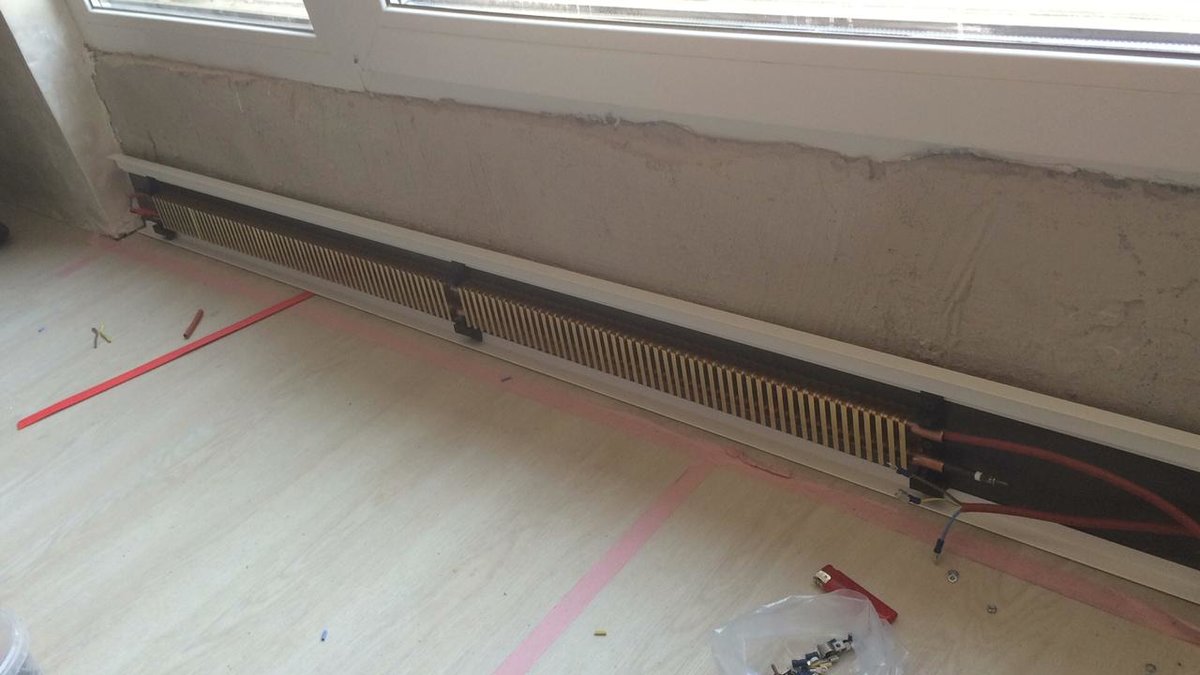

В смонтированном состоянии очень привлекательно
Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.
Электрический теплый плинтус
Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент — ТЭН, в верхней прокладывают провода для подключения.
Общее устройство греющего плинтуса
Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.
Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт — проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.
Экономия и законы физики
Однако не все здесь так радужно, как кажется на первый взгляд. Если у вас греется вся стена, то и теплопотери от нее увеличиваются.
А значит ее нужно изначально делать теплоемкой и стремиться к максимальной теплонепроницаемости.
Вот, например, известная из курса физики формула расчета теплопотерь:
Где:
S — площадь стены
Т=(Твнутри — Тснаружи) – разница температур стены внутри дома и на улице
R – сопротивление теплопередачи поверхности
Из этой формулы становится ясно, от чего в первую очередь зависят теплопотери. R – как с батареями, так и с плинтусом у вас не меняется. Стена то, одна и та же.
А вот параметры в числителе будут другими. Чем больше разница температур (T), тем больше теплопотери. Допустим, при нагреве от батарей возле окна, стена будет условно иметь t=20C.
Температура по стене от радиатора до дальней точки (в углах) распределяется по градиенту. Участки стен справа и слева от окон вообще не прогреваются.
Если же всю стену внутри дома нагреть теплым плинтусом, от того же самого котла с той же самой температурой теплоносителя, то стена прогреется уже больше. Условно до +25С, а значит согласно формуле, возрастет разница в числителе, и увеличится теплоотдача через стены.
Получается, что чем больше тепла вы теряете, тем больше придется его возмещать
Неважно каким способом это тепло нагоняется в комнату – радиаторами или термоплинтусами
В итоге существенной экономии и суперэнергоэффективности здесь не будет.
То же самое относится и к площади — S. Поверхность, подогреваемая плинтусом, гораздо больше поверхности, расположенной непосредственно за радиатором.
Немного улучшить ситуацию получится, если греющий плинтус размещать не только на внешних стенах дома (как с радиаторами), но и на его внутренних перегородках.
Большая часть тепла вырабатываемая в этом случае будет оставаться в доме, а не пытаться тут же уйти на улицу. Небольшой подогрев наружных стен полезен не только в качестве источника отопления, но и для самого здания. Сырость как таковая полностью исчезает.
Учитывая все вышесказанное, многие поэтому и воспринимают подобные инновации со скепсисом. Есть давно проверенные и понятные способы – те же радиаторы под окнами, либо теплый пол в стяжке.
Все остальные ухищрения обходятся слишком затратно либо на этапе строительства, либо в процессе эксплуатации и ремонта.
На комнату в 16м2 вам понадобится от 10 до 12 метров плинтуса. Его цена на сегодняшний день в среднем составляет 4000-5000 рублей за метр и выше. И это помимо затрат на комплектующие. Прибавьте сюда саму работу (в Москве берут около 1400 рублей за погонный метр), все комнаты в доме и посчитайте свои расходы.
Можно ли полноценно пережить зиму с подобными термоплинтусами? Да, безусловно. При наличии достаточного погонного метража и соответствующей температуры теплоносителя.
И многочисленные отзывы на форумах это подтверждают. Для прогрева дома в самые холодные зимние дни, температуру отбора теплоносителя в коллекторе теплых плинтусов нужно будет держать в районе 75С. В обычные дни достаточно 50-70С.
Чем выше температура, тем больше вы получите лучистой энергии. При снижении ее до уровня 45С и ниже, теплый плинтус превращается в подобие миниконвектора, который греет преимущественно потоками воздуха.
Поэтому не ждите от термоплинтусов каких-то нереальных цифр экономии. Ее не будет. Теплый пол в этом отношении гораздо выгоднее.
Тем не менее, система получила свое широкое применение и некоторые потребители активно ее используют как в качестве основного, так и дополнительного источника отопления своей квартиры или отдельных комнат в доме.
Установка теплого плинтуса — электрический и водяной вариант подключения.
Многие в последнее время активно задумываются о монтаже в своем доме или квартире такого источника отопления, как теплый плинтус.
Если вы уже определились с этим вопросом и однозначно для себя приняли решение, что теплому плинтусу быть, давайте рассмотрим два способа монтажа подобного источника тепла:
- электрический вариант
- жидкостный (на воде или незамерзающей жидкости)
Для тех, кто до сих пор сомневается, насколько выгодно такое отопление, стоит ли оно своих денег и зачем оно вообще нужно, читайте отдельную статью.
В первую очередь рассмотрим электрический вариант теплого плинтуса. Пошагово пройдемся по всем этапам монтажа на примере наиболее распространенной и зарекомендовавшей себя с лучшей стороны модели – Mr.Tektum (Мистер Тектум).
Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.
Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.
Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.
В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).
В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.
- держатели для греющего модуля
Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).
- пластиковые клинья
Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.
- декоративные пластиковые уголки, накладки и наконечники
- шурупы-саморезы+заглушки для их шляпок
- алюминиевая лента на клеющей основе шириной 64мм
- лента из вспененного полиэтилена теплоизоляционная – 110мм
Все электрические соединения необходимо будет заизолировать термоусадочными трубками.
Места подключения проводов закрываются пластиковыми коробами.
- комнатный термостат для регулировки температуры
В принципе это все материалы для покупки. Далее переходим к подготовительным работам.
На этой стадии к полу закрепляете нижнюю планку. Сделать это можно как на саморезы, так и на клей.
Далее на стену наклеивается теплоизоляционная лента.
Ширину ленты подбирайте таким образом, чтобы она была больше ширины греющего модуля. После поклейки ленты монтируется верхняя кромочная планка.
Для этого с одного края вставляете в нее уголок, а затем крепежные кронштейны. Саморезами притягиваете кронштейны к стене.
При этом следите, чтобы нижняя часть кронштейна уперлась в нижнюю планку, а не висела в воздухе.
Шляпки саморезов не должны выступать наружу, утапливайте их полностью в посадочном месте.
После затяжки нижняя часть кронштейна может быть удалена. Она необходима только для точного позиционирования верхней планки, чтобы та шла строго параллельно нижней.
Шаг установки кронштейнов – 50см друг от друга.
Широкие кронштейны (3см) монтируются только в местах стыковки наружного профиля.
Подготовительные работы на этом закончены, переходим к самим греющим модулям.
Замеряете расстояние вдоль стен и отрезаете ножовкой по металлу модули требуемой длины.
Чтобы освободить концы трубок, пассатижами выломайте несколько ламелей по краям. Они не припаяны, а просто напрессованы.
В нижнюю трубку вставляется ТЭН. Перед этим его вручную требуется немного изогнуть, придав волнообразную форму.
Таким образом он не будет болтаться в трубке и плотно займет свое место.
В верхнюю часть закладывается электрический кабель из термоустойчивого силикона. Обязательно оставляйте его с запасом по краям около 15см для соединения и подключения проводов.
Для надежного контакта на жилах проводов опрессовываете наконечники.
Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.

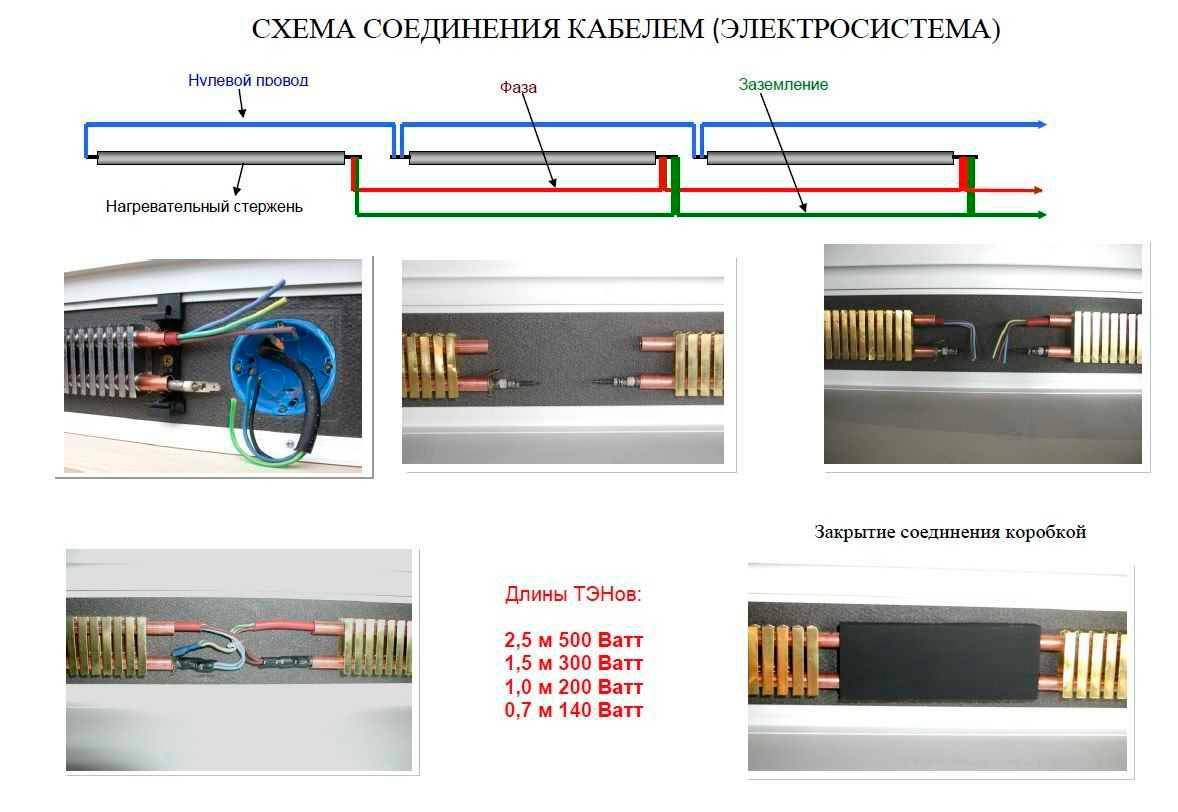

Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.
Контакты затягиваются под гайку, шайбу и гравер.
В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.
Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.
После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.
Поверх мест подключения проводов одевается защитный короб.
Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.
Достоинства плинтусного отопительного прибора
Обогрев помещений производится вдоль стен, которые в свою очередь отдают тепло внутреннему воздуху. При этом комнаты прогреваются от 20С до 24С
Самое важное, что температура равномерно от пола до потолка распределяется по всей высоте помещений. Температурная подушка при этом под потолком не образуется
А, значит, при проветривании помещений основное тепло остается в самих комнатах.
Выделяемая температура прибором варьируется в пределах от 40С до 70С. А это говорит о том, что экономия составляет до 30%, если сравнивать с радиаторным видом отопления. К тому же небольшие размеры сечения трубок почти в два раза уменьшают объем используемого теплоносителя. А, значит, потребуется в два раза меньше энергоносителя, чтобы его обогреть.
Все, то же самое, можно сказать и об электрических приборах отопления плинтусного типа, если их сравнивать, к примеру, с электрическими бытовыми нагревательными приборами.
Низкие тепловые потери, которые составляют всего лишь 5%. Опять-таки, сравнивая с радиаторами, то можно отметить, что у них теплопотери составляют 20%. Это связано с тем, что теплоноситель циркулирует по внутренним полостям с приличной для отопительных систем скоростью. Поэтому он быстро не остывает и дает возможность распределять температуру по всем контурам равномерно.
Низкая инерция за счет небольшого количества теплоносителя, соотношение такое: на один метр длины трубопровода приходится 0,34 литра воды. Отсюда соответственно возможность быстро реагировать на изменение температурного режима, более точная его регулировка и так далее.
Теплый плинтус обеспечивает оптимальную конвекцию. Она есть, но неактивная. Поэтому ни пыли в воздухе, ни плесени, ни повышенной влажности в своем доме вы не увидите.
Процесс монтажа
Хотелось бы добавить, что этот вариант прогрева будет оптимальным для некоторых видов помещений, в которых традиционные приборы не смогут обеспечить эффективную работу. К примеру, в комнатах, где установлены панорамные окна, или присутствует сплошное остекление. В квартирах с высокими потолками это тоже отличный вариант. Не забываем и помещения с огромной площадью, к примеру, это спортзалы, холлы, детские и лечебные учреждения.
В качестве преимущества можно напомнить и температуру теплых плинтусов. Около них не рассыхается дерево, так что мебель, бытовые приборы, установленные около отопительных элементов данного типа, не испортятся.
Не хотелось бы сравнивать электрический теплый плинтус с системой теплого пола. Ведь это практически очень схожие две отопительные схемы. Но первый в любом случае выигрывает, потому что его монтаж не связан с большим объемом работ, как в случае с установкой теплых полов. Вам потребуется всего лишь выровненная и уже отделанная стеновая поверхность. Установить его и подключить достаточно просто. К тому же этот отопительный прибор можно демонтировать, перенести в другое место, и он опять будет эффективно работать.
И последнее в разделе достоинства теплого плинтуса. Это небольшие приборы легко впишутся в любой дизайн интерьера помещений. Производители предлагают широкое декоративное оформление корпуса, где присутствует вся цветовая гамма. С недавних пор на рынке появились приборы, которые имитируют древесину.
Монтаж теплого плинтуса
Подготовка к монтажу
Сразу же оговоримся, что теплый плинтус можно устанавливать на любые поверхности: кирпичные, бетонные, гипсокартонные, деревянные и прочие. Этот прибор покрыт специальной краской с помощью технологии порошкового нанесения, так что прекрасно справляется с достаточно большими механическими нагрузками
Обратите внимание, что устанавливать этот обогреватель по всей длине не обязательно, здесь необходимо точно подсчитать тепловую отдачу прибора. Может быть, ее будет слишком много для вашего помещения
Итак, переходим к очень важному разделу, в котором будет обсуждаться вопрос, как правильно монтировать теплый плинтус своими руками?
Подготовка
В первую очередь вам необходимо сделать выбор между электрическим и водяным прибором. Если выбирается первый вариант, то вам необходимо позаботиться о безопасном подключении приборов к системе электрического питания. Если второй, тогда грамотно подойти к подключению теплых плинтусов к системе автономного или централизованного отопления дома.
Теперь надо рассчитать необходимое число отопительных элементов. Для этого за основу вы должны взять соотношение мощности и обогреваемой площади. Обычно для стандартных типов домов это соотношение таково: один киловатт тепловой энергии на десять квадратных метров площади. Правда, есть некоторые дополнения:
Монтаж мини радиаторов
- Высота потолков не должна превышать 2,8 м.
- Должна быть проведена теплоизоляция элементов здания. Кстати, если теплоизоляция проведена на высоком уровне, то данное соотношение может быть снижено в плане уменьшения используемой тепловой энергии.
Зная мощность теплого плинтуса (она указана в паспорте изделия на один метр длины), можно точно подсчитать необходимое их количество. Расчет производится на каждое отдельное помещение.
Установка прибора
Начнем с того, что теплый плинтус устанавливается с определенными монтажными размерами.
- Один сантиметр от поверхности пола.
- Полтора сантиметра от поверхности стены. Этот зазор обеспечивает конвекцию, чтобы не случилось перегрева внутри конструкции.
Сначала надо нанести на стену ориентировочную линию, по которой будут выставляться все панели. Теперь точно по ней приложите заднюю часть прибора, в которой есть монтажные отверстия (их две группы с двух краев задней панели). Делаете через отверстия отметки на стене и сверлите в них перфоратором отверстия, куда загоняете пластмассовые дюбеля
Обратите внимание, что с задней стороны панели установлены два упора, которые будут обеспечивать наличие 15-миллиметрового зазора. Теперь можете саморезами закреплять заднюю панель к стене
Таким образом, устанавливаются все панели.
Место соединения
Есть еще одно ограничение, которое касается электрического теплого плинтуса. Соединять последовательно можно лишь 17 панелей, используя перемычки из кабеля сечением 2,5 мм². Водяные приборы соединяются между собой пластиковыми трубами, оптимальный вариант – труба из сшитого полиэтилена. Она пластичная, хорошо гнется, и работать с ней удобнее. Когда все панели соединены между собой, можно закрывать их алюминиевыми крышками.
Дополнительные действия
Остается лишь установить терморегулятор и температурный датчик. Оптимальная высота установки – 1,5 м
Здесь важно, чтобы эти два контролирующих прибора не были закрыты мебелью или шторами, но и сквозняк им тоже противопоказан. Так что идеальное место – это рядом с розетками и выключателем
Крепление на стену производится с помощью саморезов. Сначала устанавливают заднюю панель, затем на нее надевают внешнюю лицевую крышку. Не забудьте провести калибровку, чтобы точно установить температурный режим внутри комнаты.
Установка завершена
Если устанавливается электрическая модель, то необходимо точно подсчитать мощность питающего кабеля, а, значит, вам придется определиться с его сечением. Проводку лучше прокладывать до распределительного щитка с обязательной установкой отдельного автомата. Проводка может быть как открытой, так и закрытой.
Водяной контур придется дополнять коллекторной группой, чтобы снизить температуру теплоносителя. В том случае, если теплый плинтус выполняет функции основной отопительной системы, тогда необходимо будет точно под него подобрать отопительный котел, чтобы не использовать смесительный узел.
Самостоятельный монтаж системы «теплый плинтус»
Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов
Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно
Самостоятельный монтаж системы «теплый плинтус»
Пошаговый монтаж системы «теплый плинтус»
Электрическая система
Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.
Такая система состоит из:
- размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
- термоусадочной трубки;
- зажима заземления;
- отопительного регистра;
- соединителя;
- основания из металла;
- креплений;
- декоративных элементов.
Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.
Электрическая плинтусная система
Процесс установки системы можно разделить на несколько этапов.
В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.
Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.
Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.
В завершении работ закрепляются внешние декоративные элементы.
Водяное отопление
Для того чтобы установить радиаторы отопления водные потребуется:
- трубы металлопластиковые;
- теплоизоляция;
- пластиковые либо металлические переходники;
- коллектор с кранами;
- конвекторы плинтусные водяные с декоративными заглушками и крышками;
- набор инструментов.
Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.
Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.
Плинтусная разводка водяной системы отопления
Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.
По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников
Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.
После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.
На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.
Тепло плинтус конструктивные особенности
Купить теплый плинтус стало возможно не так уж давно. На самом деле эта система была разработана с целью повышения эффективности отопления при меньших затратах энергии. Более того, смотрятся такие панели очень оригинально, а технология теплого плинтуса зачастую позволяет полностью отказаться от использования традиционных способов отопления при помощи радиаторов.
Внешне нагревательная панель выглядит как обычный напольный плинтус
Внешне тепло плинтус представляет собой планку, сделанную из алюминия, которая закрывает внутреннее содержимое короба. Если бы не весьма скромные размеры, можно было назвать это полноценным отопительным устройством, однако то, что короб имеет малую высоту, не сильно выпирает от стены и монтируется по периметру комнаты на стене около пола, дает ему право называться плинтусом.
Внутри короба располагается обогревательная система, которая может отличаться в зависимости от типа выбранного плинтуса. Понять, в чем разница можно, рассмотрев существующие типы теплых плинтусов.
Принцип действия тепло плинтуса как отопительного устройства
Очевидно, что это отопительное устройство получило свое название благодаря месторасположению. Крепят теплый плинтус там же, где и обычный – по периметру комнаты. Главное преимущество такой системы отопления – устройство подогревает не только окружающий его воздух, но и стены, с которыми оно соприкасается. Такая система позволяет лучше сохранять тепло и снизить теплопотери.
Положительно сказывается и тот факт, что снижается конвекция воздуха, а тепло равномерно распределяется по всей комнате, не концентрируясь в одном месте, как это часто бывает с традиционными радиаторами. Немалым преимуществом является то, что за счет медленного движения воздуха от плинтуса к потолку, пыль с пола практически не поднимается. А это не только значительно облегчает уборку, но и положительно сказывается на здоровье проживающих.
Для обогрева помещения использован электрический теплый плинтус
Температурные границы, в которых работает устройство, составляют 40-70 градусов и при помощи терморегулятора можно выставлять показатель в этих пределах. Как утверждают отзывы владельцев, теплый плинтус никогда не позволяет температуре воздуха опускаться ниже отметки в 20 градусов, а это можно считать вполне комфортной температурой для проживания. Конечно же, это касается случаев, когда расчеты необходимого количества элементов и их мощности были проведены правильно.
Если речь идет об установке электрического плинтуса, то стоит отметить еще и тот факт, что, как и одна секция любого традиционного радиатора, один сегмент теплого плинтуса выделяет 190 Вт тепла. При этом расход энергии на его производство в 3 раза меньше, а это немалая экономия на весь отопительный сезон.
Как отопительное устройство теплый плинтус может быть установлен практически в любой комнате. Ни размер, ни какое-либо расположение помещения не могут служить противопоказанием к его установке. Принято считать, что этот вариант оформления идеален для комнат с панорамным остеклением, где обычные радиаторы под окнами просто не поместятся.
Полезный совет! Теплый плинтус – идеальное решение для помещений с высокими потолками, где требуется дополнительный или же основной источник отопления. Главное – позаботиться о должной мощности устройства.
Особенности
Среди всевозможных устройств и изобретений для обогрева домов и квартир плинтус для труб отопления занимает далеко не последнее место. Само по себе это изделие представляет собой наличник декоративного назначения, главной функцией которого является закрытие области, где основание пола примыкает к стене помещения.
Особенностью подобной продукции считается возможность производить такие элементы декора из различных видов материала, а также не ограничиваться строгими и однообразными цветовыми решениями и формами. Из-за специфики конфигурации плинтуса и его функции и возникла мысль эксплуатации элемента и пространства под ним для подвода отопительных труб.
Безусловно, в современном строительстве зданий, плинтусные отопительные каналы еще не получили столь широкого распространения, поэтому в большинстве помещений еще используются обычные батареи и радиаторы. Но уникальные характеристики, которые присущи такой технологии подачи тепла, благоприятствуют ее распространению.
Согласно проведенным исследованиям, было установлено, что поступающая тепловая энергия усваивается человеком почти на 100%. Это касается солнечного тепла. Но в помещениях жилого назначения, исходя из полученных данных, для человека считается менее комфортной обогреваемая комната, у которой стены все же остаются холодными. Объясняется подобное явление тем, что организм лучше всего воспринимает тепловую энергию в том случае, когда воздух прогревается горизонтально, контактируя при том с большей частью кожных покровов.
Именно эти особенности и исследования легли в основу разработки короба для труб отопления. Работает конструкция по схеме, исходя из которой, тепловой поток равномерно нагревает всю поверхность стены, а вследствие этого происходит прогревание всего помещения.
Декоративная розетка
Декоративная отделка отопительных труб, проходящих сквозь пол, становится острой проблемой во время укладки паркета. Существует два метода отделки отопительных труб.
Декоративные накладки на трубы отопления
Первый метод предполагает следующее: Трубы довольно плотно, без того, чтобы оставались зазоры, виток к витку, оборачиваются посредством асбестосодержащего картона. Делается это на высоте будущего плинтуса. После этого место вокруг трубы прокладывается посредством термостойкого материала, обладающего хорошей упругостью.
Чтобы замазать щели, используется простой раствор из цемента.
Второй метод еще более простой. Зазор между паркетом и трубой заливается посредством эластичного герметика, обладающего хорошей теплоустойчивостью. Место, где стыкуется пол и труба, маскируется посредством декоративной розетки. Благодаря широкому ассортименту розеток, их можно подобрать для труб любого диаметра. Розетки для труб отопления состоят из двух частей, а их соединение имеет место благодаря шипу. В местах стыка двух частей розетки промазаны с помощью клея. После того, как клей засохнет, розетки соединяются способом в обхват трубы, а после этого прижимаются к полу как можно более плотно. Остатки клея убираем с помощью мягкой тряпки.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
|---|---|---|
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
