Разновидности полиэтиленовых труб
Производителями выпускаются такие трубы из полиэтилена, как:
- обычная полиэтиленовая труба. По такой трубе нельзя пропускать водяной поток температурой выше 25ºС, поэтому изделия могут практически не применяются для обустройства пола с подогревом;
- трубы PEX;
- трубы PERT.
Трубы, изготовленные по технологии PEX
Труба PEX для теплого пола изготавливается путем сшивания полиэтилена, то есть придания межмолекулярным связям дополнительной прочности.
Различия в соединении молекул полиэтилена
Труба для теплого пола из сшитого полиэтилена может быть произведена одним из следующих способов:
- пероксидная технология. Трубы, полученные таким способом, имеют маркировку PE-Xa. Полученный полиэтилен получается максимально прочным, эластичным. Дополнительное качество материала – наличие памяти, то есть после сгибания труба имеет возможность самостоятельно принять заданное ранее положение;
- силановый способ (PE-Xb). При использовании для сшивки силана и дополнительных катализаторов трубы получаются менее прочными, чем в первом случае. Основным недостатком такого способа является невозможность полностью остановить процесс, что приводит к периодической необходимости подтяжки соединений труб;
- электронный (PE-Xc). Процесс сшивки молекул полиэтилена происходит за счет воздействия свободных электронов, разрушающих имеющиеся связи. Такая технология изготовления труб является самой дорогой, а полученные характеристики не позволяют использовать трубы для систем отопления. Полиэтилен PE-Xc может применяться в качестве пластичного слоя при изготовлении металлопластиковых труб;
- азотный способ (PE-Xd). В настоящее время метод практически не используется, так как не позволяет получить материал с необходимыми характеристиками.
Указание материала при маркировке трубы
Определить, из какого материала изготовлены трубы, можно по маркировке, которая должна быть нанесена на любую трубу с интервалом в 1 м.
Для изготовления пола с подогревом рекомендуется использовать трубы PE-Xa.
В отдельную категорию выделяется труба PEX EVOH для теплого пола. Дополнительный слой EVOH, расположенный между двух труб, изготовленных по технологии PE-Xa или PE-Xb, придает готовому изделию дополнительную долговечность, так как препятствует соприкосновению полиэтилена с кислородом, имеющим разрушительное действие.
Полимерная труба с защитным слоем EVOH
Труба PEX для теплого пола является оптимальным решением при изготовлении отопительной системы. О ее преимуществах можно узнать, посмотрев видео.
Трубы, изготовленные по технологии PERT
Труба для теплого пола PERT является новинкой на российском рынке. Полиэтилен, применяемый для изготовления труб, не относится к видоизмененным материалам, но уже обладает необходимыми свойствами, главным из которых является устойчивость к повышенным температурам.
Молекулярное строение полиэтилена PERT
Полиэтиленовая труба для теплого пола PERT обладает следующими положительными качествами:
- небольшой стоимостью. Производство данного вида полиэтилена намного проще, чем сшивание, что отражается на стоимости готовых изделий;
- период использования труб при соблюдении рекомендуемых параметров составляет более 50 лет;
- поддаются ремонту без вскрытия бетонной стяжки;
- выдерживают несколько циклов замораживания;
- полностью бесшумны при работе.
Специалисты считают, что трубы, изготовленные по технологии PERT, в ближайшем будущем полностью заменят изделия из сшитого полиэтилена.
По каким критериям делать выбор
При выборе трубы нужно обращать внимание на сечение, стойкость к перепадам давления и температуры, мех. нагрузкам. Принцип действия водяной системы отопления прост и понятен: контуры укладывают на полу в помещении и пускают по ним теплую воду
Однако на правильную работу всей системы влияет не только укладка труб, но и их технические свойства, материал изготовления и теплопроводность
Принцип действия водяной системы отопления прост и понятен: контуры укладывают на полу в помещении и пускают по ним теплую воду. Однако на правильную работу всей системы влияет не только укладка труб, но и их технические свойства, материал изготовления и теплопроводность.
Выбирая, какую трубу выбрать для теплого водяного пола, учитывают следующие критерии:
- оптимальное сечение трубы составляет 16 мм при укладке ее в стяжку;
- используют материал с соответствующей маркировкой;
- стойкость труб к перепадам давления теплоносителя;
- материал должен спокойно переносить высокие температуры;
- стойкость труб к механическим воздействиям;
- ремонтопригодность и простая эксплуатация трубопровода.
Водяные контурные трубы обеспечивают безаварийную работу системы обогрева и ее долговечность.
Конструкция водяного пола
В систему входит трубопровод определенной длинны и узел, ответственный за смешивание теплоносящей жидкости. Трубы для теплого водяного пола могут быть как из шитого полиэтилена, так и из металлопластика.
Главный критерий хорошего изделия – оно должно быть гибким и иметь небольшое сопротивление, а материал – теплопроводящим. Циркуляционная система укладывается на теплоизолирующую подложку и заливается сверху составом для цементной стяжки.
Чтобы управлять температурой подогрева полов – устанавливают узел смешивания теплоносителя, состоящий из насоса, коллектора и смесителя термостатического типа.
Укладывать можно двумя основными способами:
- Параллельная укладка. В результате должна получиться «змейка», что очень удобно для малогабаритных и средних комнат. Нужно учесть, что максимум нагрева будет в самом начале системы, поэтом начинать укладку нужно от наружной стены или от окна;
- Спиральная укладка. Разматывают по спирали и делают так, чтобы подающие и возвратные части шли параллельно друг другу. Внешне это выглядит как задвоенная спираль. Это помогает теплой части компенсировать постоянное охлаждение соседнего сегмента. Спиральную укладку применяют для обогрева больших площадей.
Диаметр трубы для теплого водяного пола должен быть не меньше 16-20мм. Важны так же производитель и качество материала. Размеры выбираются с учетом того, что изделие должно выдержать температуру до 95С и давление в пределах 10 Бар.
Как правильно крепить:
- На теплоизоляцию укладывается сетка, а на ней монтируется гибкий элемент, посредством проволочных креплений. Это самый простой и доступный способ. В месте соединения с сеткой – должен быть оставлен маленький зазор, что позволит предотвратить деформацию системы в ходе эксплуатации;
- Можно закрепить и непосредственно поверх теплоизоляционного слоя, используя специальные клипсы или зажимы. Но при этом разметка играет очень важную роль и должна быть сделана правильно.
Для монтажа пола характерны несколько нюансов:
- Не стоит монтировать теплые полы в подвальном помещении или комнатах первого этажа без особой на то необходимости. При таком подходе к обогреву будет постоянная и большая теплопотеря. Если выбора нет – то ни в коем случае нельзя отказываться от слоя теплоизолирующего материала;
- Коэффициент полезности прямо зависит от того, насколько высока теплопроводность используемых материалов;
- Заливать нужно цементной стяжкой: это увеличивает поверхностную площадь нагрева и предохраняет систему от механического износа;
- Обязательно нужен коллекторный шкаф, служащий для состыковки трубопровода и системы теплоснабжения. В нем располагают элементы регулировки, ключевые заглушки, вентили и краны.
Как сделать теплый пол под линолеум на деревянный пол, как правильно выбрать покрытие. Какой лучше выбрать электрический теплый пол под плитку и как правильно уложить покрытие, в нашей статье.
Прочитайте инструкцию к сварке полипропиленовых труб прежде чем начинать работы.
Выбор
Следует сразу сказать, что использование водяных систем в домах с большой этажностью может быть проблематично. Переоборудование отопления в квартире зачастую приводит к тому, что соседи этажом ниже или выше недополучают тепло, в результате чего конфликты и разбирательства с участием коммунальных служб обеспечены, а разрешительные документы на подобное изменение получить практически невозможно. А значит, конструкция водяного пола будет более приемлемой для монтажа в частных домовладениях.
Необходимо учитывать, что от выбора трубы для водяного теплого пола зависит эффективность и качество работы всей отопительной системы. Для начала следует рассмотреть все предлагаемые на строительном рынке виды этих материалов.
Труба из меди
Можно сказать, что медь – идеальный материал для обустройства трубопровода отопительных систем. Медные трубы применяют в большинстве стран Европы, поскольку этот металл – пример отличной теплопроводности и долговечности.
Но при всех идеальных характеристиках, имеются существенные недостатки:
- цена на медные трубы довольно высока;
- для монтажа системы потребуется специальное оборудование и профессиональные навыки.
А это значит, что мероприятия по обустройству медного трубопровода повлекут значительные финансовые затраты.
Труба металлопластиковая
Одни из наиболее популярных видов труб – металлопластиковые, поскольку им свойственна хорошая теплопроводность, устойчивость к механическим повреждениям и образованию налета внутри.
Все эти характеристики обеспечиваются особенностью конструкции: между внешним и наружным слоями полимера имеется алюминиевая прослойка. Да и цена на такой материал весьма демократична.
Труба полипропиленовая
Довольно редко используемый вид материала, поскольку здесь налицо один существенный недостаток: большой радиус изгиба (более 8-ми диаметров). То есть, труба толщиной 20 мм, будет иметь расстояние между отрезками, равное 320 мм, что является недостаточным.
РЕХ-труба
Эти полиэтиленовые трубы очень прочны, им свойственна высокая теплопроводность и износостойкость. Стоимость такого материала вполне демократична, но есть существенный недостаток: при укладке им необходима жесткая фиксация, так как материал очень пластичный.
Выбор труб для теплого пола
В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.
В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:
- Металлопластик
- Сшитый полиэтилен
- Полипропилен
- Медь
Металлопластик
Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:
- Длительный эксплуатационный срок
- Способны противостоять различным нагрузкам
- Не теряют своей структуры в процессе нагрева
- Легкий вес
Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:
- Внутри и снаружи – полиэтиленовое защитное покрытие
- Средний слой – алюминиевая фольга
- Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом
Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.
Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.
В качестве соединений используют различные фитинги и прочую трубную арматуру.
Средняя цена по рынку – 1-2 у. е. за метр.
Сшитый полиэтилен
Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.
Видео демонстрация
Полиэтиленовые трубы могут обрабатывать несколькими методами:
- Электронное облучение в магнитных полях – плотность сшивки достигает 60%
- Пероксидом – плотность сшивки достигает 75%
- Силаном (газ) – плотность сшивки достигает 65%
Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.
Соединение труб из сшитого полиэтилена занимает считанные минуты:
- Специальное кольцо надевают на один конец трубы
- Затем он расширяется с использованием специализированного инструмента
- Внутрь устанавливается фитинг и зажимается верхнее кольцо
Средняя стоимость по рынку – 4-5 $ за метр.
Полипропилен
Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.
Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.
Средняя стоимость по рынку – 1.5-2 $ за метр.
Медь
Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.
Однако имеются отрицательные стороны, которые необходимо обязательно учесть:
- Прокладка труб требует специального оборудования и определенных навыков
- Медь – металл, следовательно, она подвержена коррозии
Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.
Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.
Средняя стоимость по рынку – 7-15 $ за килограмм.
Полиэтиленовые трубы
Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.
В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным
Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:
- PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
- PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
- PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
- PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.
Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.
Самые лучшие трубы для водяного пола — PERT
Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.
Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.
Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.
Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.
Расчет количества труб и схемы укладки
Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:
- на листе миллиметровой бумаги в масштабе строят план комнаты;
- схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
- на свободной площади чертят контур согласно выбранной схеме.
Существуют следующие основные варианты схем водяных контуров теплого пола:
- «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
- «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.
«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.
Возможны различные варианты основных схем укладки теплого пола
При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.
В процессе составления плана укладки труб учитывают следующие моменты:
- от стен делают отступ 15-20 см;
- шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.
По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.
Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.
Критерии выбора
При выборе материала для строительства коммуникаций решающим аргументом должны быть не соображения экономической выгоды или сложности монтажа, а соответствие технических характеристик труб предполагаемым условиям эксплуатации.
В случае с устройством теплого пола к трубным материалам предъявляются следующие требования:
Прочность. Согласно официальным требованиям к трубам для теплого пола запрещено использовать черный металлопрокат и шовные трубы. Стальные изделия без специальной антикоррозийной защиты в замурованном состоянии прослужат недолго. Соединительный шов является «слабым» местом при усилении гидравлического давления в отопительной системе. Использование подобных материалов приведет к быстрому возникновению аварийной ситуации, устранение которой потребует вскрытия бетонной стяжки.
Химическая инертность. Для длительной эксплуатации без уменьшения внутреннего просвета требуются трубы с идеально гладкой внутренней стенкой. Теплоноситель содержит соли щелочноземельных металлов, которые при длительной эксплуатации осаждаются на внутренних стенках большинства трубных материалов.
Устойчивость к механическим нагрузкам без деформации. Минимальная бетонная стяжка оказывает давление на трубы равное 10 кг веса на кв. см. Мягкие пластиковые трубы при этой нагрузке будут деформироваться, а слишком твердый пластик может лопнуть.
Устойчивость к высокой температуре и давлению носителя в отопительной системе. Минимальные требуемые параметры устойчивости составляют 95 градусов и 10 атм. соответственно.
Высокий уровень теплоотдачи
Для эффективного отопления важно чтобы коммуникации не были барьером между теплоносителем и воздухом.
Отсутствие соединений под стяжкой. Требуются трубные материалы, которые можно укладывать цельным куском длиной до 120 м.
Гибкость и устойчивость на излом
При укладке теплого пола важно, чтобы трубы были достаточно эластичными для сгибания без повреждений стенок и деформации внутреннего сечения при минимальном радиусе. Большое расстояние между трубами является причиной возникновения холодных сегментов.
На выбор того или иного материала влияет и тип отопления в доме. Если это центральная система, то теплый пол будет подвергаться более серьезным нагрузкам, чем при индивидуальном контуре.
Металлопластик и сшитый полиэтилен по своим техническим и ценовым характеристикам стоят очень близко. Сравнение их положительных и отрицательных сторон позволит сделать правильный выбор в каждом конкретном случае.
Медные и гофрированные нержавеющие трубы
Достаточно дорогие трубы, но максимально долговечные и отвечающие всем требованиям монтажа.
Такие трубы отличаются самым меньшим радиусом изгиба без возникновения дефектов, что делает их лидерами в монтаже теплых полов. Минимальный срок службы – 50 лет. Они могут выдержать повышение температуры воды в системе до трехсот градусов, а давления до 400 Атм. Медные и нержавеющие трубы не боятся известкования, коррозии, их не испортят грызуны, трубы непроницаемы для газов, обладают высокой теплоотдачей.
Однако следует помнить о невозможности соединения медных труб с какой-либо фурнитурой, кроме латунной.
Медные трубы для теплого пола
Какие трубы для теплого водяного пола лучше использовать в частном доме
Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.
Материал подбирается с учетом многих факторов
Выбор медных труб
Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам. Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.
Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений
Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.
Это прочный и качественный материал
Вариант из полипропилена
Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.
Конструкция из полипропилена
Что такое PEX трубы
Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под мощным давлением. Они имеют хорошую стойкость к износу.
При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.
Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.
Несложная схема монтажа
Металлопластиковые изделия
Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.
Гофрированный вариант
Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:
- не подвержен коррозийным процессам;
- долгий срок службы до 50 лет;
- экологичность, так как не вступает в реакции с другими веществами;
- небольшой вес и качественная звукоизоляция.
Подключение металлических труб
Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.
Преимущества и характеристики труб PE-RT
Преимущественные стороны бимодального полиэтилена невольно заставляют обратить внимание на сантехническую модификацию PE-RT:
- устойчивость против коррозии;
- устойчивость к агрессивным химическим веществам;
- прочность, гибкость, легкий вес;
- простота установки, исключение промывки;
- лучшая устойчивость на системные утечки;
- снижение трудовых затрат на монтаже;
- экономия по затратам в целом;
- долгосрочный срок службы;
- экологическая чистота.
Правда, в своё время теряющий теперь популярность сшитый полиэтилен тоже рекламировался исключительным материалом. Однако времена меняются – меняется оценка устаревших строительных материалов. На арену выходит новый бимодальный полиэтилен – но пока что до конца не исследованный на практике.

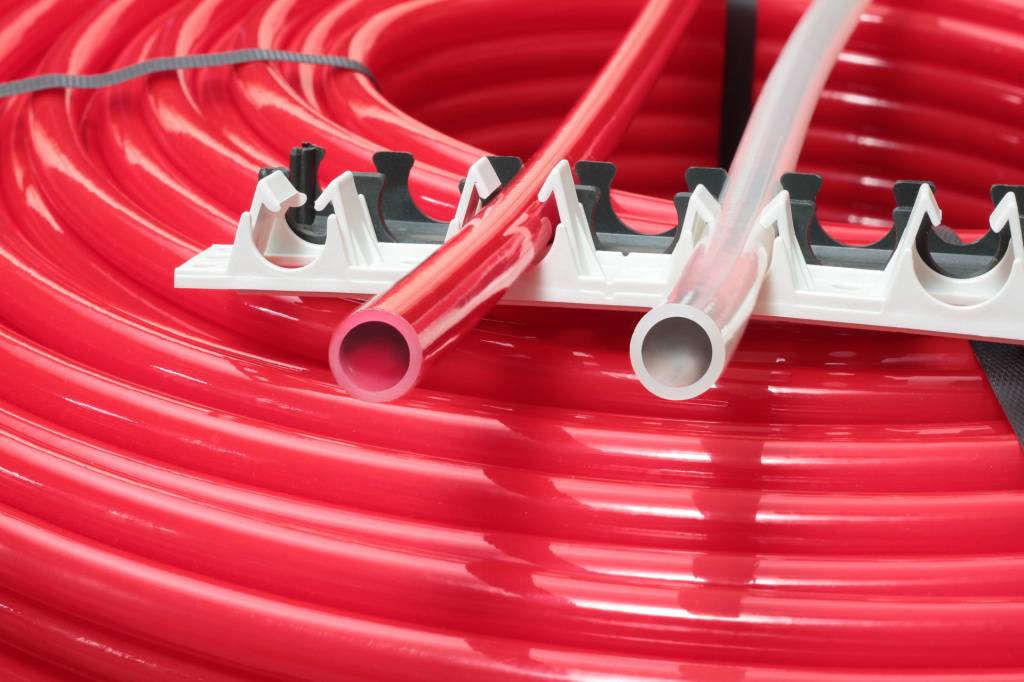

Технические особенности труб PE-RT
Из технических особенностей вышедшей новой сантехники следует отметить гарантированный срок использования – не менее 100 лет. Трубы производятся в трёх разных расцветках: натуральная пластиковая, синяя, красная.
По размерности проходного сечения делаются трубы диаметром: 6,36; 9,52; 12,7; 19,05; 25,4; 31,75; 38,10; 50,0 мм. Этот вид бимодального полиэтилена изготавливается без применения бисфенола «А».
Таблица зависимости рабочего давления от температуры воды
| Номинальное давление, кг/см2 | Номинальная температура, ºС |
| 14 | 23 |
| 7 | 82 |
Линейное температурное расширение материала не более 25 мм на 30 метров смонтированного трубопровода.
Состав металлопластика
Pex-al-pex трубка, которая состоит из 5 слоев – это металлопластик. Описание каждого слоя дает представление о прочности и надежности материала:
- ПЭ слой внутри отвечает за технические показатели конструкции (давление, температура). Состоит из полиэтилена (ПЭ), который прошел процесс экструзии и был сшит. Гладкая поверхность первого слоя не позволяет на стенках накапливаться частицам мусора.
- Склеивающий состав необходим для надежного соединения полиэтилена и фольгируемого алюминия.
- Алюминий с газонепроницаемым свойством состоит из фольги. Ее особенность в том, что она по всей длине в свернутом состоянии. Он обладает большой теплоотдачей, пол быстро прогревается. Именно благодаря ему конструкция принимает заданную форму и удерживает ее.
- Второй по счету склеивающий состав.
- Полиэтилен на внешней стороне защищает от повреждений механического типа, от коррозии. Для обогрева полов водяного типа используется в пятом слое сшитый и высокой плотности полиэтилен.
Качество, а точнее сказать, прочность трубы снижается, если производитель использует дешевый сомнительного качества клей. Если МП стоит меньше, то его прочность значительно ниже. Прослужит материал небольшой срок.
Проверить прочность металлопластика легко. Его кусок греется над языками огня до 100 градусов. Если он не расслаивается под воздействием высокой температуры, то в составе хороший склеивающий состав. Стоит остановиться на выбранном производителе.
Преимущества
- Коэффициент расширения характеризует умеренную способность материала к увеличению в размере.
- Металлопластиковые трубы для теплого водяного пола заливают раствором бетона. Важна прочность материала. Нужна гибкость, поскольку их выгибают. Именно слой алюминия обеспечивает этими свойства.
- Есть возможность использовать цельную трубу, выгнув ее в змейку. При этом отсутствуют стыки, не теряется форма материала. Отсутствие стыковки кусков при монтаже полов позволит уйти от заранее запрограммированных мест аварий.
- Максимально допустимая температура воздействия + 95оС. В рабочем состоянии системы «теплый пол» температура бывает максимальной +36 оС.
- Показатель допустимого рабочего давления составляет 10 бар. В системе жилого помещения он бывает в диапазоне от 1,5 бар до 5,0 бар.
- Подсоединять трубу к другим звеньям цепи теплого пола легко. Для этого используют переходники, фитинги, муфты. Покупаются они в любом строительном магазине. Подбираются по диаметру трубы.
- Производителями гарантируется 50-летний срок службы.
- Материал противостоит коррозии.
- Система монтируется из экологически чистого материала, который не вступает в реакцию с частицами из воды.
- Теплый пол работает бесшумно, хороший показатель шумоизоляции.
С какими «минусами» можно столкнуться
Не создавать проблемы с возможными утечками можно, если под цементную стяжку не попадет ни один стык. В этих местах скапливается накипь. Система забивается частицами мусора.
В элементах соединений уплотнительные кольца уступают по продолжительности эксплуатации самой трубе. Это повод для дополнительных ремонтных работ: соединения периодически подтягиваются; уплотнители меняются со временем при деформации.
Если система проходит несколько раз циклы нагрева и сильного охлаждения, то металлопластик расслаивается. Возникают колебания, может металлическая труба лучше для теплого пола. Но после всех подсчетов становится понятно, что лучше бороться с колебаниями температуры в системе.
Сравнение с другими пластиками
Металлопластиковые трубы для теплого пола могут быть заменены другим материалом из пластика – армированным полипропиленом. Но металлопластик не уступает по своим техническим свойствам и справляется со своей задачей. Разница между материалами в их цене.
МП стоит больше, но экономятся при этом финансы на монтажных работах. Они монтируются легче и теплый пол из металлопластиковых труб своими руками провести реально. В то время как для монтажа системы из пластика нужен мастер с опытом. Работа по ее укладке оплачивается большей суммой.
