Труба для вытяжки на кухне: характеристики, виды, размеры, маскировка в 35 реальных фото

Зачем скрывать трубы

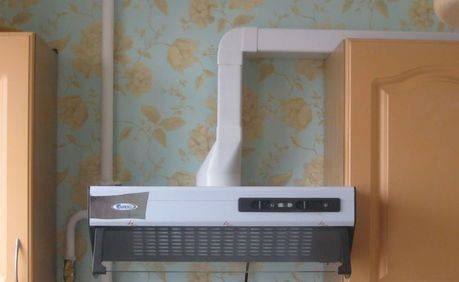

Коммуникации, установленные на виду, негативно сказываются на интерьере помещения. По этой же причине в процессе выполнения ремонта стараются скрыть водо- и газопроводные трубы, а также воздуховоды. Сложность заключается в том, что коммуникации последнего вида всегда располагаются в верхней части помещения. Нужно выбрать способ, при котором будет сохранена привлекательность интерьера, используя вспомогательные конструкции: короба, декоративные элементы и т. д.

Кроме того, гофрированная труба сложна в обслуживании, т. к. на ребрах и между ними интенсивно скапливаются загрязнения. Наличие декоративного короба в данном случае позволяет избежать необходимости регулярной очистки воздуховода этого вида. При установке гофры могут использоваться не все методы, что обусловлено ее ребристой поверхностью.

Металлические воздуховоды

Конструкции из металла могут выдерживать высокие температуры, не выделяя при этом вредных веществ. К преимуществам стальных труб также относится их невысокая стоимость.

Однако подобные изделия уже не отличаются былой популярностью из-за следующих недостатков:

• металлические детали имеют внушительный вес, что значительно затрудняет процесс монтажа. Кроме того, для надежной фиксации понадобятся специальные прочные крепежи;
• если необходимо собрать воздуховод необычной формы, возможно, придется прибегнуть к дополнительной нарезке труб из металла;
• металлические трубы обладают слабой шумоизоляцией, что может вызывать существенный дискомфорт во время работы вытяжного устройства.

Как правильно соединить трубы вытяжки

Герметичность является основным фактором вытяжной системы, который способствует ее правильной работе. При недостаточной плотности, соединение может пропускать запахи пищи, конденсат или гарь

Поэтому монтируя вытяжную систему, следует обращать внимание на стыки между отрезками трубопровода

При использовании пластика, во время прокладки вытяжного трубопровода следует применять специальные переходники. Нередко при этом утепляемую поверхность двух элементов обрабатывают с помощью жаростойкого герметика. Пластик является достаточно продуктивным материалом: имеет длительный срок эксплуатации, его можно легко покрасить, обладает малым весом. Но монтаж пластиковых переходников может занять достаточно много времени, так как после каждой установки всю систему следует проверять на герметичность.

Монтируя вытяжную систему, также используют гофрированную трубу из алюминия. Положительных свойств у такого строительного материала достаточно много:

• Доступная ценовая политика. Алюминиевый рукав имеет среднюю цену на рынке строительных материалов, поэтому его выбирают многие клиенты.
• Даже сплав алюминия способен выдержать температуру до 250 градусов тепла, что не всегда дает как газовая печь, так и обыкновенная электрическая варочная поверхность.
• Для монтажа не требуется специализированного инструмента – чтобы разрезать алюминиевый рукав достаточно обыкновенных ножниц.
• Доступны различные сечения гофрированного рукава. Они бывают с очень мелким шагом, что позволяет клиенту выбрать для себя наиболее оптимальный вариант.

Для соединения гофрированного рукава из алюминия используют металлические хомуты, с внутренней стороны которых находится резиновый уплотнитель. По бокам расположены 2 болта – с их помощью можно как послаблять хомут, так и затягивать его. Основные преимущества таких хомутов — низкая цена и длительный эксплуатационный срок. Уплотнитель выполнен из специального материала, на который не влияют резкие перепады температуры.

Маскировка труб гипсокартонным коробом самостоятельно

Для сооружения декоративного короба из гипсокартона не требуются специальные знания. Работы выполняются с помощью инструментов из домашнего арсенала. Чтобы правильно организовать процесс по маскировке трубы вытяжки гипсокартоном, производят необходимые расчеты, на основе которых приобретают нужные материалы.

Инструменты и материалы

Чтобы спрятать воздуховод под гипсокартоном, понадобится следующий набор:

• электроинструменты – дрель, перфоратор, лобзик, шуруповерт;
• строительный уровень, рулетка, маркер;
• ножницы по металлу;
• метизы – саморезы, дюбеля, крепежные винты, хомуты;
• металлопрофили для каркаса – направляющие и промежуточные детали;
• гипсокартон в расходном количестве.

Также необходимо подготовить материалы для отделки гипсокартонного короба, который скроет воздуховод на кухне.

Ход работ по маскировке трубы

На подготовительном этапе производят замеры и выполняют проект будущей конструкции. Основные работы предусматривают следующую последовательность:

• разметка. С помощью нивелира отмечают горизонтальные и вертикальные линии по поверхности стен и потолка;
• монтаж профилей. По заданным линиям устанавливают направляющие, используя дюбели. Далее к профилям прикрепляют саморезами вертикальные детали;
• монтаж гофры. Рукав устанавливают внутрь каркаса, подключают к вытяжке и вентиляционной шахте.

Способ маскировки трубы на кухне

Далее выполняется монтаж гипсокартона. Каркас обшивают заготовками с помощью саморезов, стыки заделывают строительным раствором или специальным герметиком.

Отделка короба

Гипсокартонный короб декорируют в соответствии с общей стилистикой кухонного интерьера. Поверхность можно зашпаклевать и отштукатурить, покрасить в созвучной с гарнитуром гамме, оклеить обоями или использовать другие варианты финишной отделки.

Как спрятать трубы

Даже такой малозаметный элемент, как вытяжной воздуховод, способен испортить интерьер кухни или придать ему непривлекательный вид. Металлические коммуникации, в отличие от пластиковых, проще вписать в интерьер. Если труба не вписывается в общий стиль, ее скрывают.

Варианты:

1. Коммуникации помещают в гипсокартонный короб, монтируемый к стене, и маскируют под отделку кухни. Недостаток метода — труднодоступность устройства. При необходимости профилактики или ремонта воздуховода придется потрошить весь короб. Чтобы этого избежать, устанавливают смотровые лючки.
2. Декоративный короб из ПВХ отлично скроет неприглядный воздуховод. Дополняют элемент интерьера врезными светильниками. Такую конструкцию легко разобрать при необходимости.

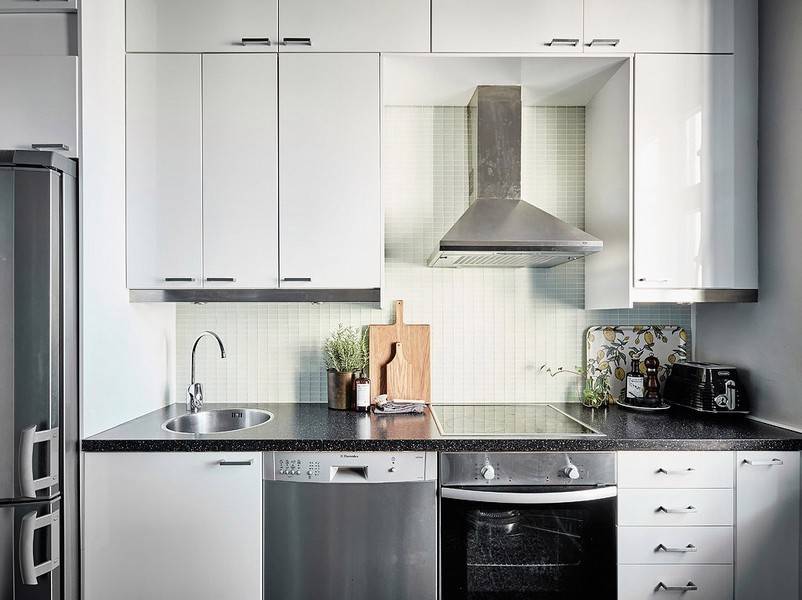

3. Нередко трубу скрывают за красивым фасадом кухонного гарнитура. При изготовлении мебели под заказ планируют место проведения коммуникаций или изменяют конструкцию вручную, если гарнитур куплен в готовом виде.

Простой и недорогой вариант — покраска воздуховода. С подходящими цветом и элементами декора удастся создать неповторимую конструкцию.

Некоторые вытяжки имеют короб для коммуникаций в комплектации. Как правило, изготавливают его из того же материала, что и корпус прибора.

Зачем необходимо вытяжное устройство

Вытяжка – важное оборудование на любой кухни. Основной ее функцией является удаление загрязненного воздуха

Дым с продуктами сгорания, кухонными испарениями, запахи, плохо влияющие на самочувствие, все это выводится из помещения данным оборудованием. Это устройство, очищая воздух, заботится о людях, находящихся непосредственно на кухне или в соседних комнатах.

Вытяжка обеспечивает комфортные условия на промышленных кухнях работающему персоналу и благоприятные условия проживания, если она установлена на кухне в жилом помещении.

Схема устройства и принципа работы воздуховода.

Вытяжное устройство решает следующие задачи:

• удаление запахов, образующихся на кухне;
• вывод продуктов сгорания;
• охлаждение воздуха;
• снижение влажности.

Вытяжка предупреждает появление плесени, размножение бактерий, для которых оптимальной является теплая и влажная среда. С вытяжным устройством грязь, жир, копоть не оседают на отделке и предметах интерьера.

Разнообразный дизайн современных вытяжек позволяет выбрать данное оборудование в соответствии со стилем кухни. Сейчас в продаже есть такие устройства разных видов: декоративные, купольные, современные и с этническими мотивами. Можно также купить встраиваемую вытяжку, которая будет практически незаметна в интерьере кухни.

Особенности монтажа

Установка вытяжной системы зависит от материала ее изготовления, а также от особенностей расположения вентиляции по отношению к размещению вытяжки.

Первое, что нужно учесть при монтаже воздухоотвода: вытяжка не должна находиться напротив вентиляции. Это самое неэргономичное расположение, при котором невозможно обеспечить нормальное отведение воздуха.

Второе: чем ближе вытяжка к вентиляционному каналу, тем выше будет эффективность выведения воздуха.

Третье: отсутствие острых углов в конструкции воздуховода благоприятно влияет на его КПД.

Четвертое: необходимо установить дополнительную вентиляцию (например, решетки), так как один канал будет занят вытяжкой.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

• устойчивость к ржавчине;
• простота сборки;
• низкая стоимость;
• гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
• малый вес, благодаря которому гораздо проще осуществить монтаж;
• отсутствие шумов во время работы вытяжки.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

• алюминий является простым и универсальным материалом;
• изделия стоят дешево;
• быстрый и простой монтаж;
• конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

• Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
• Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
• Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия

Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными. Основные достоинства подобных моделей:

Основные достоинства подобных моделей:

• Относительная дешевизна.
• Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
• Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Некоторые минусы:

• для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
• для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
• большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
• для герметизации каналов потребуется использование специальных средств;
• в процессе эксплуатации ощущается сильный шум.

https://youtube.com/watch?v=ndeW8PSlgJY

Подбор диаметра и типа изделий для обустройства вытяжки

Диаметр вытяжной трубы кухонной вытяжки должен быть не меньше, чем сечение выходного отверстия самого устройства, в противном случае не только снижается производительность вытяжки, но и повышается показатель шума и за счёт возросшей нагрузки на мотор возникает угроза преждевременной поломки устройства (детальнее: “Как выбрать диаметр трубы для вытяжки – характеристики вентиляционных труб”).

Однако в случае, если сечение канала вентиляции меньше, чем аналогичный показатель выхода вытяжки, монтаж трубы большего сечения смысла не имеет.

Руководствуясь этими соображениями, не следует создавать чрезмерно длинный вытяжной контур с лишними изгибами и поворотами.

Независимо от диаметра трубы кухонной вытяжки, средством избежать проникновения в обустроенную систему воздуха из канала вентиляции являются обратные клапаны.

Эти устройства классифицируются на:

1. Плёнчатые.
2. С пластиковым диском на оси.

Ось клапана располагают вертикально относительно пола; если это условие не соблюдено, диск устройства будет хлопать.

Нужно также понимать, что с точки зрения КПД лучшая длина вытяжного контура – до 3 м. При увеличении этого значения на каждый последующий метр коэффициент будет уменьшаться на 5-10%.

Зачем необходимо вытяжное устройство

Вытяжка – важное оборудование на любой кухни. Основной ее функцией является удаление загрязненного воздуха. Дым с продуктами сгорания, кухонными испарениями, запахи, плохо влияющие на самочувствие, все это выводится из помещения данным оборудованием

Это устройство, очищая воздух, заботится о людях, находящихся непосредственно на кухне или в соседних комнатах

Дым с продуктами сгорания, кухонными испарениями, запахи, плохо влияющие на самочувствие, все это выводится из помещения данным оборудованием. Это устройство, очищая воздух, заботится о людях, находящихся непосредственно на кухне или в соседних комнатах.

Вытяжка обеспечивает комфортные условия на промышленных кухнях работающему персоналу и благоприятные условия проживания, если она установлена на кухне в жилом помещении.

Схема устройства и принципа работы воздуховода.

Вытяжное устройство решает следующие задачи:

• удаление запахов, образующихся на кухне;
• вывод продуктов сгорания;
• охлаждение воздуха;
• снижение влажности.

Вытяжка предупреждает появление плесени, размножение бактерий, для которых оптимальной является теплая и влажная среда. С вытяжным устройством грязь, жир, копоть не оседают на отделке и предметах интерьера.

Разнообразный дизайн современных вытяжек позволяет выбрать данное оборудование в соответствии со стилем кухни. Сейчас в продаже есть такие устройства разных видов: декоративные, купольные, современные и с этническими мотивами. Можно также купить встраиваемую вытяжку, которая будет практически незаметна в интерьере кухни.

Какие производители представлены на рынке вытяжек без подключения к вентиляции?

Общее количество брендов такой кухонной техники исчисляется десятками. Но лишь некоторые из них имеют широкий ассортимент и достойное качество. В этом обзоре представлены 4 бренда, которые являются самыми популярными, и их модели кухонной вытяжки можно купить в широком ассортименте в любом городе. Это позволит вам сделать оптимальный выбор и сравнить приборы по основным критериям, включая мощность, дизайн, наличие дополнительных функций и конечную стоимость.

Отдельные производители:

1. Bosch – известный немецкий производитель бытовой техники и оборудования. Она предлагает более десяти моделей встраиваемых вытяжек.
2. Maunfeld – британская компания, основанная в 1988 году. Общий перечень безвентиляционных вытяжек представлен десятками моделей.
3. Jetair – это итальянский бренд, который производит в основном недорогие вытяжки.
4. Hotpoint-Ariston – известная международная компания, выпускающая целую линейку бытовой техники. Канальные вытяжки этой марки отличаются современным дизайном и широким набором функций.

Все модели имеют разные ценовые категории. Минимальная стоимость приборов этого типа составляет 3,5-4 тысячи рублей (около 80 долларов).

Как спрятать гофру от вытяжки на кухне

Рассмотрим, как можно спрятать вытяжную трубу на кухне. На фото представлен один из вариантов маскировки воздуховода. Для этих целей используют короба из гипсокартона либо пластика. В первом случае нужно изготовить каркас из профилей, после чего обшить листами ГКЛ. Пластиковую конструкцию можно приобрести в строительном магазине.

Воздуховод в навесном шкафу

Также воздуховод можно спрятать внутри навесных секций кухонных шкафов, предварительно сделав отверстия для гофры соответствующего диаметра. Если между потолком и навесной стенкой есть расстояние, достаточное для установки трубы, её можно проложить сверху.

Почему так важно иметь вытяжку на кухне

Вытяжка является необходимым элементом на современной кухне. Она выполняет важную функцию – очищает воздух на кухне. И плюс к этому она должна вписываться в дизайн и дополнять интерьер на кухне.

1. Очистка воздуха от нежелательных испарений.

Кухня это место, где постоянно или регулярно готовится еда. Любой процесс приготовления пищи сопровождается жаркой и варкой, а если точнее, то это пар, дым, много разных ароматов от еды и брызги жира при жарке.

Для хозяйки кухни процесс приготовления еды становится не самым приятным, так как на кухне от всех паров слишком жарко и одно окошко точно не спасет. Вытяжка помогает справиться с ароматами, парами и дымом на кухне, что делает процесс приготовления пищи более приятным.

2. Дополнительное освещение.

Освещения на кухне должно быть достаточно, это обычно основной свет и свет на рабочей зоне (используют точечные светильники). Если есть вытяжка, то нет необходимости монтировать светильники над плитой, так как лампы, которая есть в вытяжке достаточно для освещения зоны.

3. Экономия денег.

Так как на кухне постоянно готовится еда, то рабочее место необходимо часто мыть. Вымывать кухню после каждого приготовления пищи не всегда получиться.

Для очистки кухни нужно покупать агрессивные моющие средства или любые другие, делать ремонт (хотя бы косметический). На это нужно тратить деньги и много времени.

4. Упрощает уборку вокруг варочной панели.

Вытяжка не избавит полностью от необходимости чистить рабочую зону, но включая ее каждый раз во время приготовления пищи на столешницу и, в первую очередь, на плиту будет оседать меньше налета и меньше жира. Что снизит время уборки и сделает ее легче.

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

• хозяева затеяли ремонт и планируют кардинально переделать потолок;
• оформляется квартира в новостройке;
• проводится реконструкция очень старого строения;
• высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
• полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Особенности монтажа

Установка вытяжной системы зависит от материала ее изготовления, а также от особенностей расположения вентиляции по отношению к размещению вытяжки.

Первое, что нужно учесть при монтаже воздухоотвода: вытяжка не должна находиться напротив вентиляции. Это самое неэргономичное расположение, при котором невозможно обеспечить нормальное отведение воздуха.

Второе: чем ближе вытяжка к вентиляционному каналу, тем выше будет эффективность выведения воздуха.

Третье: отсутствие острых углов в конструкции воздуховода благоприятно влияет на его КПД.

Четвертое: необходимо установить дополнительную вентиляцию (например, решетки), так как один канал будет занят вытяжкой.

Из гибкой гофрированной алюминиевой трубы

Данные трубы производятся из тонкого алюминия. Из минусов можно отметить внешний вид конструкции. Не каждому покупателю понравится, что на его кухне присутствует труба из металла. В связи с этим, монтаж гофрированной трубы сочетается с маскировкой конструкции.

К достоинствам изделий относится:

• легкость в установке. Гофрированные трубы легко резать, они гнутся под любыми углами и закрепляются при помощи специальных хомутов;
• в такой трубе нет резонансного гула;
• данные изделия отличаются низкой ценой, если сравнивать с пластиковой конструкцией;
• за счет того, что в конструкции нет резких изгибов, повышается производительность системы вентиляции.
• выпуск гофрированной трубы осуществляется в виде небольшого куска, который способен растянуться на значительную длину.

Подвесной потолок

Интересным решением может стать монтаж многоуровневого потолка на кухне. В этом случае часть трубы, проходящая наверху, скрывается за нижним краем второго уровня, расположенного над рабочей зоной, в то время как оставшееся пространство потолка находится выше. Так обеспечивается зонирование помещения, а неприглядная внешне вентиляционная труба остается скрытой под гипсокартонной конструкцией.

Применение для этой цели натяжного потолка создает некоторые проблемы: при возникновении неполадок в работе воздуховода вытяжки потолочное полотно придется демонтировать, а это весьма затратное по времени и средствам мероприятие.

VIP-объявления

4 000 ₽

Народное Ополчение, 1,1 км

3 550 ₽

Ремонт и строительство

1 000 ₽

Бытовая техника

Преображенская площадь, 400 м

7 000 ₽

Оборудование для бизнеса

Компания

8 700 ₽

Бытовая техника

Компания

999 ₽

Оборудование для бизнеса

Красота и здоровье

Компания

Лермонтовский проспект, 600 м

1 500 ₽

Ремонт и строительство

200 ₽

Ремонт и строительство

700 ₽

Ремонт и строительство

Компания

99 ₽

Ремонт и строительство

Компания

1 900 ₽

Бытовая техника

Компания

3 550 ₽

Ремонт и строительство

5 500 ₽

Оборудование для бизнеса

Компания

170 ₽

Ремонт и строительство

Загрузите приложение Авито

Вы сразу узнаете, если придёт сообщение, появится новое предложение в избранном или кто-то купит ваш товар с доставкой.

Советы при монтаже

Установка вентиляции может показаться делом не сложным, но процесс имеет несколько нюансов. Не располагайте трубы воздуховода и саму вытяжку далеко от отверстия вентиляции.

Важным моментом является траектория укладки и длина труб. Воздуховод не должен быть длиннее трех метров. Чем короче будет труба, тем эффективней будет работать вытяжка.

Помимо этого, КПД снижается, когда воздуховод имеет углы и повороты. При установке пластиковой конструкции, все углы имеют 90 градусов.

Такого же угла необходимо добиваться и при установке гофры. Изгибы не должны быть остроугольными и их должно быть не больше трех.

Избежать этого помогут решетки с обратным клапаном. В этих решетках имеются отверстия разного диаметра.

Большое — для состыковки с трубой, а те, что поменьше — для естественной вентиляции. Когда вытяжка перестает работать, активизируется обратный клапан и запускается процесс движения воздуха сквозь эти небольшие отверстия.

Особенности монтажа гофрированного воздуховода для вытяжки

Материалы и инструменты, применяемые при монтаже

Разберём, какие инструменты и материалы потребуются для установки вентиляционных гофротруб. Первым делом следует правильно подобрать сам воздуховод для подключения к вытяжке. Чтобы подключить гофру к вентиляционному каналу, нужно приобрести обсадную решётку с фланцем. Для его крепления потребуются саморезы и набор отвёрток.

Чтобы соединить рукав шланга с решёткой, нужно приобрести металлические хомуты соответствующего диаметра. В некоторых случаях может потребоваться наружная вентиляционная решётка, оснащённая обратным клапаном. Чтобы исключить проникновение воздуха в каналы извне, используют силиконовый герметик. Для металлической гофры может потребоваться алюминиевый скотч.

Совет! Достаточно часто случается так, что отверстия воздуховодов на различных участках системы могут иметь различные сечения либо диаметры. Этот вопрос решить достаточно просто, для чего нужно купить соответствующие переходники.

Для отрезания алюминиевой гофры для вентиляции используют ножницы. Пластиковые аналоги можно укоротить при помощи ножовки, подобрав нужное полотно.

Установка гофры на вытяжку: пошаговая инструкция

В данном разделе рассмотрим, как на кухне установить гофру на вытяжку с подробным описанием всех этапов монтажных работ. Ниже приведена таблица с пошаговой инструкцией и иллюстрациями.

Таблица 3. Поэтапная инструкция монтажа гофрированного воздуховода

Этап работ	Изображение	Описание
Разработка схемы установки вытяжной системы		С учётом особенностей кухни, мебельных секций и местонахождения вентиляционной шахты спроектировать план-схему установки воздуховода. Это позволит рассчитать точное количество труб, фитингов, решёток, хомутов, крепёжного элемента.
Проверка длины составных элементов воздуховода		Согласно схеме подготовить рукава нужной длины к монтажу. При необходимости гофру укоротить ножницами, ножовкой.
Установка универсального редуктора на выходную горловину вытяжки		Установить на выходную горловину вытяжки универсальный редуктор. Это приспособление поможет монтировать гофрированные воздуховоды различных диаметров.
Соединение гофры с вытяжкой		Обработать края редуктора герметиком. Установить рукав, зафиксировать хомут при помощи винта и отвёртки.
Фиксация канала к стене		Зафиксировать пластиковый (металлический) воздуховод к стене при помощи кронштейнов с хомутами. Крепёж монтировать на расстоянии 1 м друг от друга по всей длине конструкции.
Установка вентиляционной решётки		Установить решётку на отверстие шахты вентиляционного канала. Зафиксировать саморезами.
Соединение воздуховода с решёткой		На раструб решётки нанести герметик и надеть горловину воздуховода. Зафиксировать хомутом.
Подключение вытяжки к электросети		Подключить вытяжку к сети. Проверить работу вытяжной системы.

Видео «Особенности подключения вытяжки и воздуховода»:

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Использование встраиваемой мебели

Если помещение будет оборудоваться специальной встраиваемой мебелью, в один из шкафчиков можно спрятать вытяжку. Такой шкафчик должен быть достаточно высоким, почти до потолка, тогда гофра будет незаметной. В подобном случае необходимо подобрать соответствующую разновидность вытяжки, дополнительно нужно заранее определить ее место расположения.

Схема установки встраиваемой вытяжки.

В нижней части шкафа необходимо вырезать отверстие, соответствующее форме вытяжки, а сверху и на полках сделать круги под трубу воздуховода. Устройство крепится к днищу шкафа так, чтобы снаружи оставалась исключительно рабочая поверхность.

Вам может быть интересно: Кухонные мойки: как сделать правильный выбор

Крепление должно учитывать все особенности конструкции. Гофру соединяют с ней и продевают в предварительно проделанные отверстия. Ее возможно замаскировать с помощью пластикового короба. Дополнительно можно попробовать вывести трубу не сквозь верхнюю панель, а с использованием боковых стенок шкафчика. При этом труба будет абсолютно не заметной, однако немного поубавится места для всевозможных кухонных принадлежностей.

Если же навесные шкафчики недостаточно высокие, можно спрятать трубу с помощью навесного козырька, достроенного к ним. В подобном случае нужно сделать верхнюю часть шкафчиков выступающей, а гофру уложить как можно ближе к стене. Тогда труба будет видна только при входе в вентиляционный канал, но это место можно обшить пластиковым коробом или покрасить в тон стен. Сам козырек можно украсить точечным освещением.

Короб из пластика

Довольно популярный способ, охотно применяемый при обустройстве кухонь. Вариант этот хорош тем, что ассортимент таких изделий довольно широк, поэтому с выбором предпочтительной формы, цвета или декора проблем не возникнет. Уровень шумоизоляции тоже достаточно высок. Зато и недостатки существуют: от вентканала вытяжка должна находиться недалеко, а сама труба не может иметь много изломов. В противном случае появятся проблемы с оттоком воздуха.

Монтаж не потребует привлечения профессионала, так как соединить элементы сможет и ребенок. Еще одним положительным качеством станет легкость ухода за конструкцией, мыть которую можно водой с применением бытовых моющих средств. Красить пластик тоже легко, поэтому не возникнет проблем во время ремонта, если вы решитесь на кардинальную перемену имиджа кухни.

Проточная вытяжка

Принцип работы устройства заключается в полном удалении загрязненного воздуха из помещения через вентиляционный канал. Проточная вытяжка соединяется с шахтой с помощью воздуховода. Рукав изготавливается из пластиковых труб, гофры – из алюминия или оцинкованной стали. Понять, как удачно спрятать вытяжку на кухне, поможет коллекция фото готовых решений.

Различают пластиковые трубы прямоугольного и круглого сечения. Прямоугольная конструкция легко вписывается в дизайн кухонного гарнитура, поверхность несложно отделать под общую стилистику интерьера. При этом ПВХ воздуховод круглого сечения предусматривает низкий уровень сопротивления, что обуславливает высокую эффективность решения.

Пластиковый рукав располагает массой конкурентных преимуществ:

• материал стоит сравнительно недорого. Наличие большого ассортимента соединительных элементов позволяет соорудить канал любой конфигурации;
• при работе пластикового воздуховода уровень шума значительно ниже, чем при эксплуатации металлической гофры.

Планируя вытяжную систему с применением пластиковых труб, следует производить необходимые расчеты с учетом сложности контура.

Гофра выделяется простотой монтажа: один конец алюминиевой гофры фиксируется к вытяжке, второй подключается к входу шахты вентиляции на стене. Система включает в себя комплект переходников, в качестве крепежа применяются хомуты с болтами. Оцинкованные трубы, как альтернативный вариант алюминиевого рукава, располагают гладкой поверхностью, устойчивы к коррозии.

Оборудование востребовано как эффективный и доступный вариант воздуховода. Однако следует замаскировать гофру от вытяжки на кухне, так как она внешне выглядит непрезентабельно и снижает эстетику интерьера.
