Современные уличные лестницы из металла своими руками

Коротко о главном

Лестница на второй этаж из металла может иметь 5 основных модификаций:

1. На косоурах.
2. На тетивах.
3. На консолях.
4. Винтового типа.
5. Комбинированная.

Главные плюсы металлокаркаса в них – это большая прочность, долговечность, надёжность, эстетичность, доступность материалов и сохранение эксплуатационных качеств на весь срок службы. В ходе монтажа большое значение имеет предварительно выполненные правильные расчёты и измерения, обязательные строительные требования, тип перил и технические нюансы сборки. Изготовить простейшую лестницу из металла можно самостоятельно, но лучше доверить это дело профессионалам.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

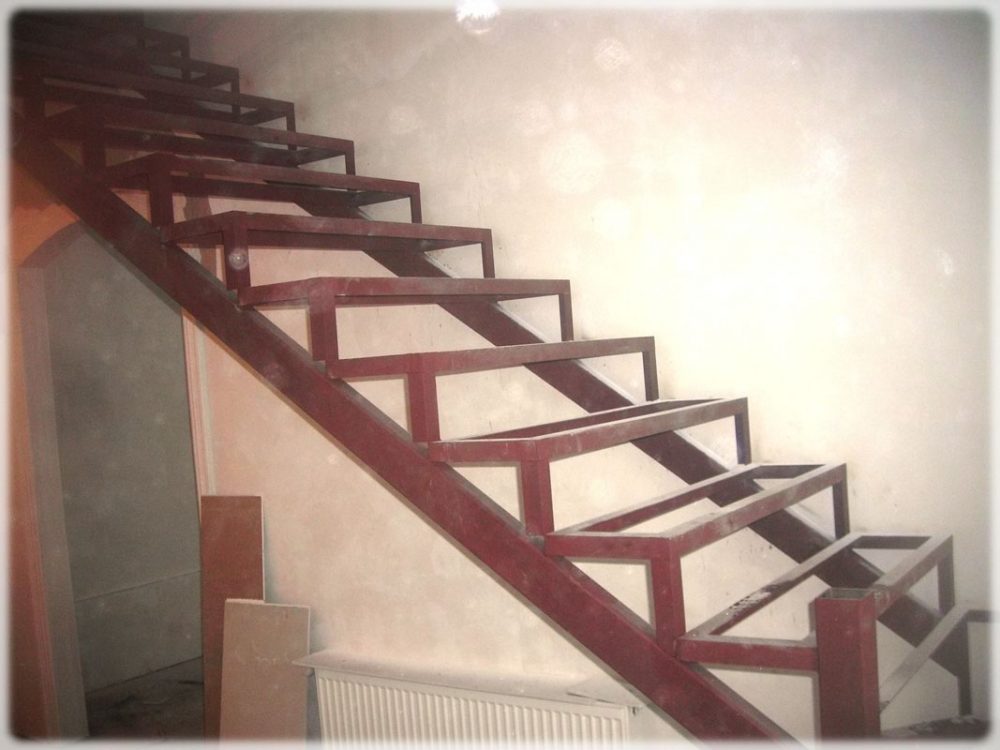

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет.

Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы

А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Изготавливаем железную лестницу своими руками

Для собственноручного изготовления металлической лестничной конструкции более всего подходит маршевой прямой тип. Если же вы профессионально владеете сваркой и у вас есть определенный опыт, тогда вы можете сделать более сложную систему – к примеру, с просветами и несколькими поворотами.

Определившись с видом лестницы, сделав ее проектировочный эскиз, вы можете приступать к монтажу конструкции

Проектирование прямой одномаршевой конструкции

Проектирование прямой железной лестницы с одним маршем происходит так:

• Замеряем расстояние между полом первого и второго этажей — получаем высоту марша.
• Определяем дистанцию между началом и концом конструкции – это будет длина марша.
• Рассчитываем количество ступенек, не забывая о рекомендованной высоте (для лестницы длиной 4,7 метров количество ступеней будет 14-15).

В процессе проектирования необходимо учесть все существующие общепринятые стандарты

Нехитрые расчеты обеспечили нам возможность получить основные геометрические характеристики железной лестничной конструкции.

Процесс изготовления лестницы с двумя косоурами

Итак, для изготовления косоуров нам понадобится квадратная профильная труба. В качестве опоры для ступеней применим железные уголки. Подступеньки и сами ступеньки будем делать из стали в листах шириной 4 мм.

Наиболее распространенной и простой в изготовлении лестничной системой является конструкция на косоурах

Необходимые инструменты

Для монтажа лестничной конструкции своими руками вам следует иметь такие инструменты:

• болгарка;
• сварочный аппарат;
• сверла;
• шлифовальная машина;
• электрическая дрель;
• ножовка по металлу;
• рулетка;
• электроды.

Перед работой необходимо подготовить все необходимые инструменты и приборы

Монтаж железной лестницы: пошаговая инструкция

Весь процесс сооружения конструкции осуществляется в несколько шагов:

• Нарезаем стальные заготовки в соответствии с проектировочным чертежом.
• Делаем узлы для фиксации ступенек – кобылки.
• Свариваем уголки.
• Устанавливаем косоуры.
• Крепим к каркасу ступеньки.
• Монтируем ограждение.
• Лестницу шлифуем, грунтуем и красим.

Перед началом сварочных работ по монтажу металлической лестницы следует составить подробный план предстоящих работ

На начальной стадии работ важно учесть такой нюанс — кобылки для крепления следует изготавливать с особой тщательностью, они должны быть одинаковых размеров без перекосов и неточностей. Их вырезаете из металлического уголка

Для конструкции из 14-ти ступеней необходимо сделать 14 пар кобылок. Между ними необходимо установить крепления, к которым будут фиксироваться степени.

Далее делаем разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Теперь приставляем второй косоур к первому и “копируем” разметку. Свариваем 2-ой косоур с кобылками, сверяясь с уровнем.

Монтаж лестничной железной системы должен проходить с соблюдением всех мер предосторожности и безопасности по работе со сварочным аппаратом

Следующим шагом крепим косоуры к опорной платформе и опорной стойке (последняя крепится анкерными болтами к межэтажному перекрытию). К кобылкам привариваем ступеньки. Затем привариваем огораживание сбоку конструкции.

Если же вы не обладаете навыками сварщика и вам не под силу самостоятельное изготовление металлической лестницы, то для вас предусмотрен великолепный выход – в любое время вы можете заказать готовую металлическую конструкцию в нашем интернет магазине по приемлемой цене.

Фото и стоимость некоторых стильных и красивых лестниц от производителя приведены ниже.

Лестница из серии «Соло» на металлическом каркасе имеет цену 70 800 рублей Металлическая конструкция Модерн имеет современный и стильный вид, ее стоимость 115 800 рублей Конструкции из модельного ряда Элегант обойдется вам всего в 51 тысячу рублей

Как изготавливают металлическую лестницу?

Самым лучшим вариантом, который позволит избежать ошибок, считают предварительное изготовление небольшого макета лестницы из бруса. В этом случае будет легко проверить правильность конструкции, представить, как она будет выглядеть.

Подготовка состоит из проверки корректности всех расчетов и разметки стен. Заготовки вырезают либо все сразу, либо отдельно для каждого этапа. В последнем случае запутаться в них будет труднее. Профиль разрезают на заготовки, используя для выдерживания углов универсальный кондуктор, затем мелом пронумеровывают все детали с обратной стороны.

1. Первым делом делают межэтажную площадку. Ее можно сварить из уголка или другого профиля. С одной стороны (или с обеих) к ней крепят опоры (например, из швеллера). Другую сторону фиксируют анкерами к стене.
2. Приступают к нарезке уголков для ступеней, после них изготавливают кобылки: это Г-образные элементы, предназначенные для фиксации ступеней: одна сторона кобылок равна их высоте, другая глубине (проступи).
3. На заготовках-косоурах делают разметку под ступени. Затем к одному элементу приваривают все заготовки. К подготовленному изделию прикладывают второй косоур, переносят на него точки крепления.
4. После изготовления всех элементов к балкам крепят уголки для фиксации ступеней. Косоуры, полностью подготовленные, приваривают к лестничной площадке, и к анкерам, прикрепленным к межэтажному перекрытию. Один из косоуров приваривают к анкеру, который предварительно монтируют в стене.
5. Последний этап основной работы — монтаж ступеней, обустройство лестничной площадки. Чаще эти элементы изготавливают из традиционного дерева, реже из металлического (рифленого) листа либо решетки, камня или бетона.

Металлические элементы перед монтажом ступеней обязательно обрабатывают. Все места сварки тщательно шлифуют, затем очищают поверхности металлической щеткой, покрывают защитным антикоррозийным составом. Подготовленные элементы грунтуют, потом красят. После высыхания переходят к монтажу ступеней, установка ограждения — последняя операция.

Металлическая лестница с площадкой зачастую становится единственным рациональным вариантом, однако конструкция очень требовательна к мастеру. Необходима аккуратность и внимательность, а сама работа займет немало времени. Чтобы увидеть, как ее выполняют другие, можно посмотреть это видео:

Видео загружается…

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Инструкции по сборке.

Изготовление металлической лестницы не представляет собой ничего очень сложного. Требуется четкое следование инструкциям и внимательность.  Вот пошаговая инструкция:

1)      Первый этап – подготовительный.

Перед тем, как сварить лестницу из металлического уголка нужно подготовить необходимые инструменты. Самым важным из них является сварочный аппарат. Для новичков отлично подходят аппараты инверторного типа, но если опыта достаточно, то пользоваться можно любым аппаратом, которым хочется. Также понадобится

• Механическая пила.
• Болгарка.
• Наждачный круг.

Важно. Если в планах есть изготовление деревянных ступеней, тогда нужны инструменты для обработки дерева

Циркулярная пила, электродрель, сверла, струбцины.

2)      Второй этап – внимательное окончательное изучение проекта. Если какие-либо детали кажутся сомнительными, тогда лучше всего заказать готовый проект лестницы в специализированной компании. Такое решение гарантирует отсутствие ошибок и погрешностей, которые могу привести к плачевным результатам. Маршевые лестницы делают только по правильным чертежам.

3)      Третий этап – точный расчет количества материалов, которые понадобятся для строительства. В каждом проекте есть чертеж металлической лестницы, в котором очень точно и детально прописаны все размеры деталей.

Важно. Перед началом работ лучше потренироваться в сварке, чтобы не сделать ошибки при сваривании лесенки

4)      Четвертый этап – начало строительства.

В основе простей металлической лестницы на второй этаж своими руками лежит швеллер, поставленный на ребро. Ступени изготавливают из чистого металла или обшивают деревом.

Лестницы из металла и дерева очень надежны и удобны.

• Арматуру или другие металлоконструкции для лестниц нарезают на кобылки. Кобылки – это такие приспособления для опоры, которые устанавливаются на балке. В проектной документации очень четко указано количество этих деталей.
• На той стороне узла для фиксации ступенек, к которой и будет прикреплена ступень приваривается крепежный кронштейн.
• Узлы фиксации, или кобылки привариваются к швеллеру. Для этого заблаговременно делают разметку.

Важно. Чтобы избежать ошибок, швеллеры прикладывают друг к другу и сверяют отметки, чтобы потом не пришлось вносить изменения на уже сделанных деталях

Используя сварочный аппарат производится полная сборка всей конструкции. Делать это нужно очень аккуратно и ни в коем случае нельзя спешить. Сварная лестница должна быть эргономичной.

• Металл обрабатывают грунтовочным материалом, а после полно просыхания – антикоррозионными средствами.
• Последним шагом в сборке является монтаж металлической лестницы на опоры. Ими может быть также сваренные из швеллеров конструкции.

Совет умельцам

Конечно, изготовить и надежно установить лестницу своими руками не просто, но, имея некоторые строительные навыки и огромное желание, можно. Изучите внимательно инструкции, составьте приблизительную смету и отправляйтесь в магазин. Там вы сможете приобрести не только основные композиты, но и разжиться оригинальными элементами декора, которые помогут вам создать шедевр, вызывающий восхищение домочадцев, гостей. К тому же, не привлекая наемных работников, вы значительно сэкономите семейный бюджет.

Красивая, гармонично вписанная в общий дизайн входная лестница, будет служить верой и правдой десятилетиями.

5 / 5 ( 1 голос )

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом. Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных. Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний. Array

Металлическая лестница с площадкой

Для сооружения лестницы, имеющей металлический каркас, используют профильные трубы (40х60 мм), гарантирующие максимальную прочность конструкции. Однако с таким же успехом можно заменить их уголками или швеллерами, а также двутаврами. Работу можно проводить двумя способами.

Первый — изготовление сразу всей конструкции вне дома, однако он не подойдет для очень габаритных изделий, которые попросту не смогут вписаться в отведенное им пространство. Второй, оптимальный вариант — изготовление лестницы на месте монтажа. Оно дает возможность постоянной примерки элементов, а значит, шанс допустить неисправимую ошибку сводится к нулю. Все огрехи можно корректировать в ходе работы.

Самые популярные конструкции — простая одномаршевая лестница со ступеньками на косоурах, или двухмаршевая, с площадкой между пролетами. Преимущество последнего сооружения — большая прочность, если сравнивать с другими элементами — с забежными ступенями. Риск оступиться в этом случае полностью отсутствует. Многие владельцы выбирают такие лестницы даже в том случае, когда пролеты невелики по высоте.

Ступени

Оформление маршевых и винтовых изделий не ограничивается ограждением – нужно придать эффектный вид ступеням, сделать их безопасными для передвижения. Ступеньки из дерева красят и покрывают лаком, металлические ступени часто обшивают деревянными досками или устанавливают на металл специальные антискользящие покрытия из резины, пластика. Бетонные уличные переходы выигрышно смотрятся под каменной кладкой.

Глубина ступеней перед входной дверью должна соответствовать размеру стопы взрослого человека – 25-30 см. Оптимальная высота подступенка – 15-20 см.

Один марш должен вмещать не более 18-ти ступенек. Если высота лестницы выше трех метров, оборудуют промежуточные площадки.

Ширина самой входной лестницы, а точнее лестничного марша, должна составлять не менее 80 см.

По форме ступени выполняют прямоугольными, полукруглыми, по исполнению – глухими и без подступенков. Иногда уличные конструкции оборудуют забежными поворотными ступенями. Если ступени выполнены из дерева, толщина доски должна составлять 25-30 мм. Главное требование – прочность, надежность крепления, антискользящая поверхность.
