Дополнительные расчеты и рекомендации
Перед установкой батарей отопления вам нужно усвоить еще несколько правил:
На рисунке показано идеальное расположение батарей относительно пола, окна и стены.
- располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
- располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
- наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
- расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
- радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.
Советы/рекомендации по подключению радиаторов
• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.
• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.
• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.
Какие радиаторы отопления выбрать для замены
Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.
При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.
Алюминиевые радиаторы обладают наибольшей теплоотдачей
В общих чертах параметры таковы:
- С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
- Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
- Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.
- Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.
Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.
Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачей
Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.
Схемы подключения радиаторов к контуру отопления
Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.
При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.
Диагональное подключение

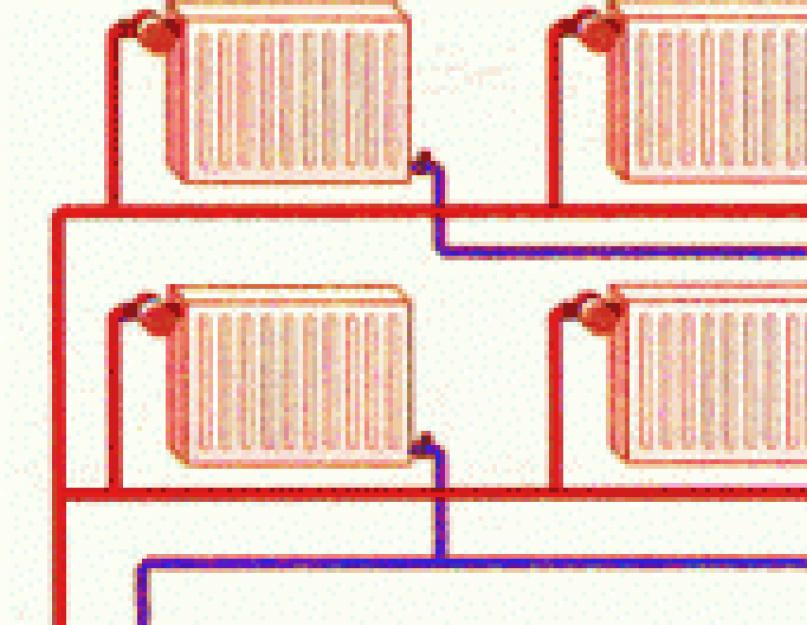

Под диагональным подключением радиаторов отопления понимается два варианта:
- При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
- При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.
Вторая схема применяется очень редко, первая является более удачной.
Одностороннее с верхней и нижней подачей
Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:
- При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
- Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.
Двухстороннее с верхней и нижней подачей
Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.
При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.
Правила обвязки радиаторов
- Система разводки. Она бывает однотрубной и двухтрубной.
- Однотрубная система самая простая для установки. В ней используется последовательное подключение элементов: горячая вода проходит по трубе через радиатор и выходит из него в трубу с противоположной стороны.
- Двухтрубная система хоть и немного сложнее, но имеет свои преимущества в виде доступной регулировке количества отдаваемого тепла в каждом помещении индивидуально, а также равномерного нагрева помещения.
- Тип подключения. Их всего три: боковой, нижний и по диагонали.
Обычно тип подключения радиаторов выбирают исходя из особенностей помещения. Наиболее простым и распространённым является боковой тип, но он не подойдёт для радиаторов большой длины. Такой радиатор может нагреваться неравномерно, так как до противоположного от трубы конца радиатора дойдёт не весь поток горячей воды.
Обычно внутренний контур радиатора состоит из верхнего и нижнего горизонтального коллектора и ряда вертикальных каналов. От эффективного прохождения теплоносителя через них и зависит температура в помещении.
Нижний тип подключения выбирают при скрытом монтаже труб в полу или под плинтусом. Такая батарея имеет более эстетически привлекательный вид, но отличается довольно большими теплопотерями — вплоть до 15%. Большая часть теплоносителя пройдёт через первые секции, поступая по верхнему горизонтальному коллектору и опускаясь вниз по вертикальным каналам.
Также существует верхний тип подключения, но он применяется реже и только со специализированными радиаторами, изготовленными специально под такой тип подключения.
Диагональное подключение применяют для длинных радиаторов — более 12 секций. В данном случае трубы расположены с двух сторон от радиатора, и горячая вода проходит через всю конструкцию, выходя с противоположной стороны. Это самый энергоэффективный вид подключения, потери будут не более 5%.
Стоит помнить, что при проведении замены радиаторов в многоквартирном доме с центральной системой отопления, необходимо получить разрешение у контролирующего органа на размыкание контура отопления и слив воды из системы. Кроме экстренных случаев, такое разрешение выдают только по окончании отопительного сезона.
При установке радиаторов отопления следует соблюдать нормы по расстояниям от поверхностей. До пола рекомендуется оставлять от 6 до 10 см, чтобы облегчить наведение чистоты в доме и сохранить максимальную эффективность отопления. До подоконника также рекомендуется оставить аналогичное расстояние, чтобы не снижать эффективность отопления. От стены необходимо отступить на 3-5 см, чтобы сохранить возможности для уборки и создать эффективную конвекцию.
Основные этапы замены радиаторов:
- Демонтаж
- Установка кронштейнов
- Сборка радиатора из секций и его крепление
- Соединение с системой отопления
- Проверка давлением, чтобы выявить возможную течь или разгерметизацию.
Для работ по монтажу радиаторов отопления потребуются инструменты, набор ключей, строительный уровень, рулетка, карандаш. В некоторых случаях может потребоваться газовая сварка.
Соблюдение всех инструкций и норм, а также правильный выбор материалов для отопительной системы создаст в вашем доме комфорт и уют, сохранит тепло и обеспечит нужную температуру в вашем доме даже в самые сильные холода на многие годы вперёд.
Дополнительные возможности регулирования отопления
Вентили, независимо от контура труб и способа подачи теплоносителя в радиаторы, нужны для быстрой остановки течи или других аварийных ситуаций. Часть коммуникации или один отопительный прибор сразу же можно отключить, сохранив имущество от подтопления. Устанавливая новое тепловое оборудование, обязательно ставьте запорную арматуру.
Терморегулирующие вентили позволяют регулировать микроклимат в помещении и экономить на отоплении. В системах по типу «умный дом», которые становятся все более доступными через приложение смартфона:
- есть возможность выключать отопление в свое отсутствие;
- контролировать температуру воздуха в помещении;
- включать оборудование перед возвращением.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
Материалы и арматура для монтажа
Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.
Понадобятся:
- кронштейны с дюбелями;
- запорная арматура;
- заглушка;
- кран Маевского;
- уплотнители, дюбели и другие сопутствующие материалы.
Кран Маевского или автоматический воздухоотводчик
В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.
В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.
Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.
Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.
Заглушка
Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.
Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.
При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.
Запорная арматура
Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.
Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.
В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.
Сопутствующие материалы и инструменты
Для монтажа радиаторов потребуются:
- дрель для подготовки отверстий в стене;
- кронштейны или уголки для крепления;
- дюбели;
- термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
- инструменты для установки фитингов;
- пузырьковый или лазерный уровень для контроля положения батареи;
- карандаш для разметки.
Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.
Советы по размещению и разметке для кронштейнов под радиаторы
Разметка места для кронштейнов требует точности – важно выверить горизонталь и вертикаль, чтобы исключить наклон. Если монтаж будет произведен по правильной разметке, это продлит срок службы радиатора
Он будет меньше засоряться и завоздушиваться – не будет приподнятых углов и мест для грязевого осадка и ржавчины.
Разметка места для кронштейнов требует точности
Современные чугунные модели имеют ножки, чтобы облегчить вес на стену. Делать ли для них дополнительно крепление к стене, решать мастеру, но лучше не пренебрегать такой возможностью. Многосекционная батарея должна быть закреплена не менее чем 6 кронштейнами.Особого подхода требует монтаж тепловых блоков в накренившихся старых домах, где горизонталь окна нарушена. Батареи придется выравнивать по горизонтали, но это, скорее всего, не будет совпадать с уровнем подоконника. Разницу уровней лучше скрыть плотными шторами. Но ось симметрии подоконника и батареи должны совпадать, чтобы обеспечить равномерное прогревание.
Подводку труб при подключении радиаторов отопления можно слегка наклонять (0,3 – 0,5 см на 1 м трубы) к источнику горячей воды. Рекомендуется соблюдать расстояние до поверхностей стен (3-6 см), пола (5-10 см) и подоконника (10-15 см).
Установка радиаторов отопления. Примеры
Подключение стального радиатора с левой стороны. В первую очередь накручиваются переходные муфты, при этом высчитывая, на сколько оборотов они были закручены. Обычно в таких муфтах около семи витков внутренней резьбы. Затем произвести намотку льна. Не стоит в таких случаях пользоваться фум лентой. Лучше всего промазать места навинчивания паковочной пастой и накрутить муфты. Для эстетичного вида профессионалы советуют подрезать трубу на 3-4 сантиметра выше с подачи, затем нарезать резьбу.
Алгоритм спайки. Схема
- В самом начале паяется перемычка, от крана к тройнику. Здесь следует быть очень внимательными и не прогадать с размером соосности, к примеру, если на устанавливаемом радиаторе сооснось равна 50 сантиметрам по центру отверстий, о и на перемычке между тройниками должно быть подобное расстояние.
- Затем производится запайка перемычки со стороны стояка отопления.
- Накручиваются переходные муфты на краны, в случае, когда на кранах внутренняя резьба, то муфты покупаются с наружной резьбой, или наоборот.
- Подгоняется размер трубы и впаивается в муфты.
По окончанию всех работ по установке отопительного радиатора нужно будет обязательно произвести пробный запуск и убедиться в слаженности и безаварийности новой отопительной системы.
Пошаговая инструкция по установке чугунных батарей в квартире
Монтаж чугунных радиаторов имеет ряд отличительных особенностей. В первую очередь, это связано с тяжелым весом изделий, которые невозможно устанавливать в одиночку.
Также будет отличаться и метод соединения батареи с трубой. Если стальные и алюминиевые трубы мы соединяем с помощью резьбы, то здесь будет использоваться газовая сварка. Прежде чем приступить к монтажным работам, необходимо запастись необходимым набором инструментов и материалов.
Газосварка Уровень | Набор ключей Рулетка и карандаш |
Перфоратор |
Материалы:
- комплект батарей нужного размера;
- уплотнитель (лен или лента ФУМ);
- фурнитура (заглушки, тройники);
- кран Маевского;
- терморегулятор;
- крепежные элементы (кронштейны).
Демонтаж старого радиатора | Проводим демонтаж старой батареи. С помощью болгарки аккуратно отсоединяем чугунную конструкцию, убедившись перед этим, что вся система отключена, и остатки воды из труб слиты. |
Перед началом монтажа необходимо выполнить разметку под крепления для батареи Общая схема разметки под кронштейны для радиатора | Определяем на стене место размещения батареи в комнате. Установив радиатор четко по центру окна, мы добьемся нормальной и естественной циркуляции воздуха в помещении.
|
Монтируем кронштейны и устанавливаем на них батарею | Устанавливаем кронштейны в стену.
|
Подключение батареи Байпасс | Начинаем подключение радиатора к системе отопления.
Примечание. Если вы хотите установить кран, перемыкающий подачу воды, то следует выполнить перемычку (байпас). В противном случае, вы перекроете подачу тепла своим соседям! |
Финальная проверка | Проводим тестирование монтажа. Постепенно откручиваем кран и запускаем воду. Делать это необходимо медленно, не давая мощному потоку воды сразу заполнить радиатор, во избежание гидроудара. |
В заключение, мы хотим вам предложить подробно ознакомиться с видео инструкцией по монтажу радиаторов своими руками, чтобы вы наглядно увидели некоторые особенности установки.
Правильная установка радиатора в квартире – это залог эффективной работы отопительной системы и комфорта в доме. Поэтому строго следуйте всем правилам этой инструкции и у вас все обязательно получится.
