Расчет гипсокартонной перегородки
Для определения минимальной толщины перегородки из гипсокартона необходимо учесть сечение листов и стоечного стойки из металла, который чаще всего используется для возведения прочных и надежных конструкций. Именно этот тип профиля берется за основу для создания большинства межкомнатных перегородок.
При расчете гипсокартонной перегородки также нужно учитывать, сколько слоев будет в конструкции, одинарный или двойной используется металл. Если за основу брать классический вариант гипсокартона и стойки на 100 мм, признанного достаточно прочным и надежным, получатся следующие результаты.
Толщина гипсокартона
Идеальная толщина листа гипсокартона, признанная всеми строителями, — 12,5 мм. Если уменьшить показатель, можно столкнуться с серьезными проблемами касательно прочности постройки. Если размеры ГКЛ для перегородки берутся меньше, высок риск того, что со временем они деформируются.
Итак, исходя из выбранного значения толщины гипсокартона для перегородки, можно рассчитать уровень нагрузки:
- если предполагается нагрузка до 50 кг, то ГКЛ следует выбирать 12,5;
- если нагрузка выше 50, но меньше 70 кг, можно использовать двойной ГКЛ или листы 18 мм;
- если больше 70 кг, то устанавливают также двойной или тройной ГКЛ.
Навесные полки не дают серьезной нагрузки, так же как и крючки или вешалки. Если же предусмотрено вмешательство в конструкцию для создания ниш, в которых будут стоять тяжелые предметы, увеличивается и прочность изделия.
Толщина вертикальных стоек

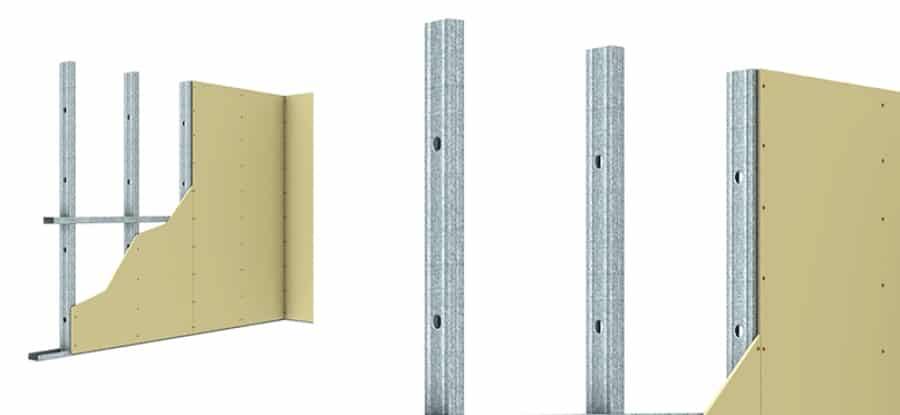

Для возведения каркаса используют профиль стоечного формата. Он подходит для возведения стен, которые выполняют чисто декоративные функции, если выбирать 50 мм металлическую рейку. Для более серьезных построек подходит каркас из профиля 100.
Совет! Для возведения декоративной перегородки, которой не грозят механические воздействия или высокое давление, можно использовать тонкие рейки металла 50, но сечение листов для нее уменьшать не нужно.
Если же конструкция предполагает использование тяжелых навесных деталей или в нее монтируют дверь, профиль должен быть 100. От него зависит не только толщина перегородки, но и надежность:
- постройки из металлических реек надежнее и долговечнее;
- можно увеличить слой изолирующего материала, повысив защиту помещения от постороннего шума;
- за счет каркаса повышается прочность, для этого не придется использовать увеличенное количество листов;
- широкий металл обеспечивает правильную работу двери.
Звукоизолирующий материал в перегородках можно использовать нескольких видов. Оптимальный – минеральная вата или листы. Этот материал обладает невысокой ценой, соответствует всем строительным нормам и помогает сохранять тепло.
Если уложить под металлом звукоизолирующие ленты, они повысят качество постройки.
Выбор материала
При возведении межкомнатных перегородок важно правильно подобрать изделия для каркаса и облицовки
Гипсокартон
Для вертикальных конструкций большое значение имеет прочность и создаваемая нагрузка. Основные габариты плиты стандартны: ширина – 120 см, длина – 200, 250 и 300 см.
Толщина листа гипсокартона для перегородки:
- 12,5 мм. Классический показатель для создания обычной и декоративной конструкции.
- 15 мм. Такие плиты подходят перегородок, которые испытывают нагрузку до 50 кг/м2.
- 18 мм. Этот материал задействуется при повышении воздействия до 70 кг.
В ситуациях, когда требуется распределить больший вес, применяется двухслойная конструкция, которая способна выдерживать значительную нагрузку при условии усиления каркаса.
В зависимости от типа помещения или участка, выбирается подходящая разновидность: обычная, влагостойкая или огнестойкая. Универсальной является специальная вариация – ГКЛВО.
При выборе гипсокартона, помимо габаритов и выдерживаемой нагрузки, необходимо обратить внимание на уровень влаго- и огнестойкости материала, эти параметры можно определить по цвету рубашки ГКЛ
Профиль
Установка гипсокартонных листов происходит на каркасную систему, которая возводится из стоечных деталей CW и направляющих UW.
В отечественной маркировке профиль CW обозначается как ПС (профиль стоечный), а модель UW маркируется как ПН (профиль направляющий)
Размерный ряд продукции включает несколько основных вариаций. При определении оптимальной ширины необходимо руководствоваться следующими рекомендациями:
- 50 и 75 мм. Такие элементы используются для монтажа простых конструкций, выполняющих разделяющие или декоративные функции. Для усиления применяется деревянный брус.
- 100 мм. Отличное решение для создания полноценной стены с утеплением и звукоизоляцией.
- 125 и 150 мм. Профессиональные профили, позволяющие изготовить конструкцию, выдерживающую серьезную нагрузку.
Существует разновидность UA, которая может использоваться в качестве несущей опоры при установке оборудования и дверей.
Минимальная толщина профиля для стандартных перегородок – 0,5–0,6 мм, для нуждающихся в усилении – от 0,7 мм.
Особенности конструкции каркаса для перегородки в 2 слоя ГКЛ
Нет никаких особенностей каркаса перегородки из двух слоев гипсокартона. Всё те же общие правила работы с металлическими каркасами гипсокартонных конструкций:
- Сторона профиля ПН, соприкасающегося при монтаже со стеной (полом) должна проклеиваться звукоизоляционной лентой типа Дихтунгсбанд (о звукоизоляционной ленте тут);
- В каркас перегородки обязательно укладывается слой звукоизолятора. Он доложен плотно занимать место между листами гипсократона;
- Головки шурупов утапливаются в листе ГКЛ на 2-3 мм;
- Швы между листами первого слоя не проклеиваются;
- Швы между листами второго слоя, проклеиваются малярной лентой и шпаклюются, лучше гипсовой шпаклевкой типа Фугенфугель. Как заделывать швы тут;
- Вся поверхность перегородки шпаклюется шпаклевкой по гиспокартону необходимое количество раз, чтобы достичь технологической ровности. Как шпаклевать гиспокартон тут.
Расчет конструкции
В случае необходимости возведения конструкции на стене, первую линию нужно наносить по всему периметру пола с определенным отступом от стены. Размер этого отступа рассчитывается очень просто: место, которое нужно оставить для прокладки различных коммуникаций прибавляется к толщине ГКЛ. На противоположных стенах проводимые линии монтажа должны идти параллельно друг к другу. После этого разметка, сделанная на полу, зеркально переноситься на потолок, для этого применяется плотницкий отвес.
Образовавшиеся горизонтальные линии будут показывать места для крепления направляющих. А вертикальная разметка самой поверхности стены с примерным шагом в 40-60 см, определяет места монтажа стоечных профилей. Для проведения расчета шага нужно учитывать размеры ГКЛ, чтобы каждый был закреплен минимум на 3 рейки по одной из разметки.
Если же листы имеют не более 50 см ширины, значит, достаточно проводить крепления всего на 2 профиля. Точки монтажа подвесов нужно отметить на стоечной разметке примерно через каждые 45 см. Направляющая рейка должна использоваться сверху и снизу окон, а также над дверьми.
Аналогично со стенами, подвесные потолки должны учитывать возможность для прокладки в зазоре вентиляционных коммуникаций или электрических проводов. С целью получения максимально ровной поверхности, нужно точно соблюдать уровень. Расчет шага подвесной конструкции проводится так же как и стоечный. Его разметка наносится на плоскость, где отмечаются не только места крепления подвесов, но и всех осветительных приборов.
Каков суммарный показатель толщины конструкции для стен
Стена толщины внутренних перегородок зависит от используемых листов, металлических стоек, декора конструкции. Дополнительно при возведении учитывают декоративные конструкции и крепеж, которые увеличивают толщину в среднем на 4 мм. Так, стандартная стена из 100 профиля и однослойной обшивки с 2 сторон 12,5 ГКЛ с добавлением декоративных элементов составит примерно 130 мм в толщину. Если обшивают акриловыми панелями или кафелем, добавляют еще по 5 с каждой стороны минимум, в результате получается 140 мм.
Бывает, что для постройки используют арочный профиль 65, а также тонкие листы ГКЛ 9,5 по 1 слою с 2 сторон. В этом случае толщина равна 84 мм без учета декоративных элементов. Но, как было отмечено выше, строительство перегородок из листов 9,5 и меньше нецелесообразно: их стоимость незначительно отличается от более толстых полотен, при этом характеристики прочности значительно ниже.
Совет! Если панелей 9,5 осталось много от каких-либо других работ, можно сделать двойную облицовку каркаса. В этом случае толщина 1 стороны равна 19 мм.
Толщина огнеупорных и водостойких ГКЛ может не отличаться от 12,5 стандартных панелей. Единственное отличие между ними – оттенок. Так, ГКЛВ обладают зеленым цветом.
Расход саморезов на гипсокартон
Крепление гипсокартонных листов к профилю, как правило, производится посредством саморезов, шаг между которыми должен составлять 30 сантиметров. Иногда, в целях повышения прочности конструкции, прибегают к уменьшению шага до 10 сантиметров.
Чрезвычайно важно помнить, что крепление саморезов ближе 10-миллиметровго расстояния к краю листа недопустимо, так как это может вызвать растрескивание. Для того, чтобы определить ориентировочный расход саморезов, необходимо учесть несколько различных параметров:
Для того, чтобы определить ориентировочный расход саморезов, необходимо учесть несколько различных параметров:
- Размер гипсокартонного листа. Его стандартные габариты – 1200 на 2500 миллиметров. Также производятся нестандартные панели, имеющие размер 600 на 2000 миллиметров. Но, поскольку первый вариант является более распространенным, то именно он, как правило, и берется за основу при произведении расчетов.
- Шаг крепления. По мнению специалистов, гипсокартонные листы следует крепить с 35-сантиметровым шагом. Именно это позволяет готовой конструкции иметь высокий уровень прочности, надежности и долговечности.
- Количество гипсокартонных слоев. В случае установки гипсокартона в несколько слоев крепление должно осуществляться с разным шагом. К примеру, первый слой крепится с 60-сантиметровым шагом, а второй – с 35-сантиметровым.
После того, как будут определены обязательные показатели, можно с легкостью рассчитать расход саморезов на гипсокартон для крепления листа. На один лист понадобится приблизительно 70 штук, тогда как два слоя потребуют как минимум 110 штук.
Какими способами усиливают жесткости конструкции
Если планируется функциональная нагрузка на перегородку, применяют нестандартные комбинации материалов Как вариант: на широкий профиль сверху накладывают более тонкие листы или даже прибегают к комбинации нескольких слоев. Для этого требуется запастись большим количеством саморезов – на стандартный по размерам лист используют 50 штук.

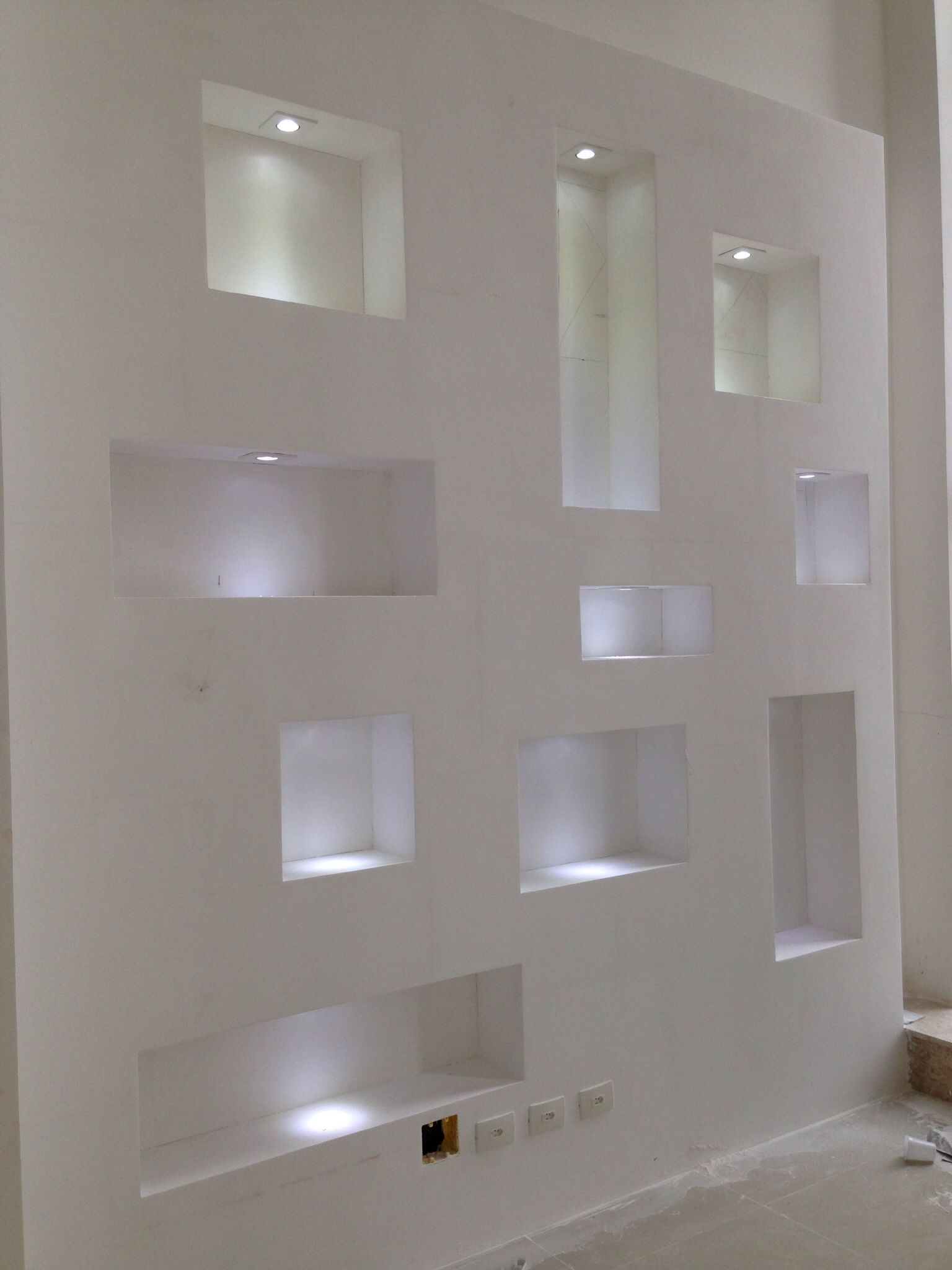

Универсальность использования гипсокартонной перегородки
Мастера советуют прислушаться к важному правилу: если планируется размещение с обеих сторон листов гипсокартона на каркасе из металла, то эту работу нужно выполнять в шахматном порядке, со смещением листов на половину ширины конструкции. Конструкции из гипсокартона популярны благодаря своей универсальности и простоты установки
Попробуйте создать их сами, чтобы оценить по достоинству
Конструкции из гипсокартона популярны благодаря своей универсальности и простоты установки. Попробуйте создать их сами, чтобы оценить по достоинству.
Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом
Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г
В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.
Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…
Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…
Каталог нормативных документов Самые популярные ГОСТы и строительные нормы
Есть вопросы?Задайте их эксперту
Небольшое описание раздела с вопросами и ответами. На прау предложений для примера
Фиксация на клей
Крепление гипсокартона на клеевые составы применяется при достаточно ровных вертикальных поверхностях. Применяются смеси на гипсовом связующем или монтажная пена.
С целью повышения надёжности крепления, после высыхания составов, рекомендуется дополнительно фиксировать дюбель-гвоздями.
При таком способе, толщина ГКЛ не особенно важна, поэтому достаточно размеров 8–9,5 мм. Увеличение величин целесообразно с целью повышения тепло- и звукоизоляции.
Видео по теме:
Итак, толщина листов гипсокартона при облицовке стен, подбирается исходя из требуемой жёсткости и прочности конструкции, и веса самого отделочного материала.
Проводка коммуникаций
Если требуется протянуть электропроводку через стену своими руками, делают это перед установкой ГКЛ на второй стороне конструкции. В первую очередь провода помещают в специальную трубку, которая сделана из негорючего материала, что сводит к нулю возникновение пожара. Прокладывают трубку на 15-20 см от потолка либо пола, следовательно, выходы под выключатели обязательно размещают вертикально. Трубу прокладывают, сильно не натягивая, после чего ее прикрепляют клипсами.
Звукоизоляция
Далее прокладывают звукоизоляционный материал (минеральная вата, пенопласт), плотно прокладывая между каркасом.
В дополнительном крепеже материал не нуждается. Потом происходит облицовка второй стороны. Листы должны краями ложиться на разные профили для распределения правильной нагрузки на конструкцию.
Подробнее этот процесс покажет видео:
Гипсокартон для перегородок
Гипсокартон уже в течение довольно долгого времени остается материалом, который используется практически во всех видах строительных и ремонтных работ. Это своего рода универсальный материал, который используется и для создания обычных стен, и для возведения перегородок (как невысоких, так и сплошных), и для отделки потолка, и для строительства необходимых ящичков, и для многого другого. Иными словами, гипсокартон постоянно находит себе все новое и новое применение в ремонте и строительстве. Данный материал популярен во многом потому, что он имеет весьма низкую стоимость, очень легок в монтаже, позволяет обеспечить высокий уровень тепло- и шумоизоляции. И это далеко не все преимущества гипсокартона. Наиболее частым в ремонте является монтаж перегородок без двери из ГКЛ.
Виды гипсокартона
Необходимые материалы
Для монтажа гипсокартона на металлический каркас нужно купить:
- ГКЛ стеновой толщиной не менее 12 мм (если работы планируется проводить в помещениях с высокой влажностью, лучше взять влагостойкий ГКЛ).
- Профили CD (к ним крепятся листы гипсокартона) и UD (в качестве направляющих по периметру).
- Крепления для бетонных или кирпичных стен – дюбель-гвозди «грибок», самый оптимальный размер – 6×60 мм.
- Подвесы стеновые оцинкованные (иначе их называют «скобами»).
- Соединительные элементы для профилей типа «краб».
- Саморезы для соединения профилей – «блошки», они также оцинкованные.
- Каленые черные саморезы по металлу длиной 25 мм для крепления гипсокартона.
- Материал для теплоизоляции (минеральная вата, пенопласт, пенополистирольные плиты, паробарьер и другие изоляционные средства).
- Грунтовка глубокого проникновения.
Важные расчеты
Чтобы закупить нужное количество материала, необходимо подсчитать общую площадь будущей стены. Для этого измеряют её ширину и высоту. Затем полученное значение делим на площадь одного листа гипсокартона. Итог умножаем на два, поскольку каркас будет обшиваться с двух сторон.
Совет: лучше закупить материала на 10 % больше от полученного значения. Он пригодится на случай дефектов и брака во время выполнения работ.
Металлический профиль
Количество профилей вычисляют по метражу. Для этого измеряют длину и высоту будущей перегородки. Значение умножают на 2. Это будут направляющие профили. Затем высчитывают количество (метраж) вертикальных стоек, которые располагаются по шагам 50-70 см по всей протяженности будущей перегородки. Полученный общий метраж делят на длину одного профиля. Итоговое значение также желательно умножить на 10 %. Это будет запас строительного материала.
Совет: для перегородки из гипсокартона как на фото лучше взять профиль толщиной от 0,6 мм. Он обеспечивает жесткость каркаса.
Интересно: Провисает натяжной потолок: причины
Какие материалы можно применять внутри для утепления под ГКЛ
Вначале нужно выбрать подходящую марку гипсокартона, потому что не все подходят для этой цели.
- стеновой;
- потолочный;
- огнестойкий;
- влагостойкий;
- армированный гипсоволоконный;
- влагостойкий гипсоволоконный.
Для утепления стен подходят стеновые влагостойкие, с повышенной прочностью, огнестойкие марки гипсокартона. Приобретение продукции от известных производителей – гарантия качества материалов.
От выбора утеплителя зависят теплоизоляционные свойства стен и материальные расходы. Изоляционные изделия используются разной плотности, толщины, твёрдые и мягкие, имеющие разные показатели теплопроводности.
Утеплитель под гипсокартон лучше приобретать не рулонный, а в плитах. Их размеры подходят для укладки между обрешётками, поэтому экономится время на обрезке. Главное, заранее сделать все необходимые расчёты, приобрести утеплитель нужных размеров и установить обрешётку так, чтобы плиты плотно укладывались без зазоров – иначе через щели будет проникать холод.
Список лучших материалов
- пенопласт;
- стекловата;
- изолон;
- базальтовая вата.
Они отличаются техническими характеристиками и стоимостью
Поэтому важно заранее определиться, какой материал больше подойдёт
Пенопласт
Гранулированный материал на основе полистирола. Имеет низкую плотность и лёгкий вес. Выпускается в плитах разной толщины. Часто применяется из-за малой стоимости, удобства монтажа, его можно купить в любом строительном магазине. К минусам относятся:
- низкая шумоизоляция;
- материал не”дышит” (нужна дополнительная вентиляция);
- из-за хрупкости легко повреждается;
- его любят грызуны (из-за появившихся дыр будет уходить тёплый воздух и придётся демонтировать обшивку, заменять утеплитель).
Стекловата
Стеклянные волокна, попадая на кожу и слизистые, вызывают зуд, жжение. Поэтому монтажные работы необходимо проводить в спецодежде, респираторе, перчатках, защитных очках. Из-за этих неудобств стекловата пользуется небольшим спросом.
Изолон
Новый вид утеплителя, получаемый способом вспенивания полиэтилена пропаном. Имеет небольшой вес, малую плотность, благодаря пузырькам воздуха в его составе. Он хорошо сохраняет тепло, отличается высокой звукоизоляцией и при этом имеет небольшую толщину, позволяющую экономить полезную площадь комнаты. Некоторые его марки выпускаются с парозащитным слоем из фольги. Если её нет, то можно с помощью клея прикрепить обычную строительную фольгу.
Базальтовая вата
Дороже пенопласта и стекловаты, но обладает многими преимуществами. Изготавливается из натуральных природных материалов – расплавленных горных пород. Отличается экологичностью, гипоаллергенностью, прочностью, огнестойкостью. Состоит из множества тоненьких каменных волокон, между которыми прослойки воздуха создают отличный теплоизолятор. В отличие от других видов минеральной ваты, базальтовая не впитывает влагу, полностью сохраняя теплоизоляционные свойства в условиях повышенной влажности. К минусам относятся только высокая стоимость и большая толщина плит.
Необходимый инструмент
Облицовка стен гипсокартоном по металлическому каркасу невозможна без специального оборудования. Если вы хотите зашить ГКЛ всего одну стену в комнате, то это займет совсем мало времени, поэтому инструмент можно взять напрокат или занять у соседей.
- Перфоратор с буром диаметром, который соответствует диаметру и длине дюбелей, можно использовать дрель с ударным механизмом.
- Шуруповерт с крестовой битой.
- Строительный уровень длиной минимум 60 см.
- Рулетка.
- Правило.
- Отвес.
- Карандаш или маркер, маркировочная нить.
- Стремянка или строительные леса.
- Молоток, отвертка, строительный нож и набор сменных лезвий.
- Ножницы по металлу – необходимы для отрезания профиля нужной длины.
- Толстая прочная длинная нить.
2.1. Материалы для каркаса
2.1.1. Элементы каркаса
перегородок и защиты торцов гипсокартонных листов выполняют из стальных
холодноформованных гнутых профилей по ТУ 40С-28-287-81.
Приняты следующие обозначения
элементов, которые применяются в сборных гипсокартонных перегородках:
ПС – профиль стойка;
ПН – профиль направляющий;
ПП – профиль промежуточный;
ПУ2 – профиль угловой;
ПБ7 – профиль торцевой (буртик);
СМ – винты самосверлящие –
самонарезающие.
2.1.2. Марки металлических профилей
для каркаса и для защиты торцов гипсокартонных листов от повреждений должны
применяться в соответствии с указаниями проекта.
Применение металлических
профилей из стальной ленты толщиной 0,6; 0,7 мм вместо 0,8 мм допускается по
согласованию с потребителем и организацией – автором проекта.
2.1.3. Для крепления
гипсокартонных листов к металлическому каркасу применяют самосверлящие –
самонарезающие винты, которые должны удовлетворять ТУ 400-28-461-84.
Материал винтов должен иметь
сертификат завода-изготовителя, удостоверяющий их качество.
Нюансы реализации
У гипрока существует один недостаток – его не рекомендуется использовать в местах повышенной влажности. Но технологии развиваются и на рынке всё чаще можно встретить влагостойкий гипсокартон. Такой с успехом можно использовать даже в ванных. Толщина материала составляет всё те же 12,5 мм, а вот цена, безусловно, выше.
Немного фантазии и вкуса и стены из гипсокартона будут не только делить пространство, но и нести очень полезную функциональную нагрузку при размещении на них источников освещения, например
Создаваемые из гипсокартона перегородки – вполне надёжные конструкции, но не испытывайте их на удар и влагоустойчивость. (см. также статью Как делаются полки из гипсокартона: последовательность работ и полезные советы )
Относитесь к своему творению с большим уважением. Всё точно рассчитайте, просмотрите видео на нашем сайте и с холодной головой приступите к работе, имея достаточный запас времени.
Описание
Гипсокартон представляет собой многослойную конструкцию, состоящую из внешних листов картона, между которыми находится модифицированный твёрдый гипс с химическими добавками.
Размеры наиболее распространённых изделий:
8 (9.5, 12.5) х 1200 х 2500 (2700, 3000), соответственно, толщина, ширина и длина, выраженная в миллиметрах.
Основная масса сосредоточена в гипсовой прослойке (90–91%), остальная приходится на картон (около 6%) и влагу (до 1%).
Но при сопоставимых геометрических параметрах и назначении, вес изделий различен для разных производителей.
Например:
- Продукт Knauf с параметрами 12.5 х 1200 х 2500 весит около 25 кг;
- Изделие ВОЛМА имеет массу примерно 35 кг.
Объясняется это различной технологией производства, в результате которой гипсовая прослойка обладает различной плотностью и, соответственно, массой.
Весовой параметр важен не только при осуществлении транспортных операций, но и при расчёте необходимой толщины гипсокартона для стены или перегородки.
Потребуется знание массы при выборе способа крепления, — клеевого или монтаж на обрешётку.
Плюсы и минусы гипсокартонных перегородок
Перегородки из ГКЛ, в сравнении с конструкциями из других материалов, обладают следующими преимуществами:
Простота монтажа. Устраиваются такие перегородки быстро и легко. Зачастую сам хозяин жилья успешно справляется с этой задачей.
- Небольшой вес. Перегородки из ГКЛ обладают небольшой массой и не оказывают больших нагрузок на основания. Для их строительства не требуется специальных разрешений.
- Универсальность. Конструкции из ГКЛ могут использоваться для разделения внутренних помещений квартир и частных домов. Их также применяют для ремонта административных зданий, офисов, центров торговли и развлечений.
- Невысокая стоимость. Цены на ГКЛ и монтажный профиль невысокие. В результате конструкции из ГКЛ обходятся недорого, поэтому они особенно привлекательны для потребителя.
Ровная поверхность. Поверхность гипсокартона ровная и гладкой. Он отлично смотрится, на нем можно делать любую финишную отделку.
Из недостатков выделим:
Низкая механическая прочность. Перегородку из гипсокартона относительно легко повредить.
Ограниченная прочность. На ГКЛ без усиления невозможно повесить тяжелые предметы (телевизор, книжные полки и т .д.).
Плохая звукоизоляция. Звукоизоляция ГКЛ мала, но ее можно повысить, используя многослойную перегородку с изолирующим материалом.
Неустойчивость к высокой влажности. ГКЛ при затоплении разбухают и разрушаются. Но влагостойкий гипсокартон можно использовать, например, на кухнях.
Перегородка из гипсокартона
При изготовлении межкомнатной перегородки монтаж каркаса обязателен. Его делают из тех же материалов, что и обрешетку под обшивку стены. Каркас может быть двойным — выше прочность, проще разместить утеплитель, провода и т. п. Обшивку делают в 1—3 слоя, третий нужен при повышенных требованиях к изоляции или пожаробезопасности.
Разметка
Монтаж гипсокартонной перегородки начинают с составления схемы каркаса с учетом расположения листов обшивки. По ней наносят разметку. Порядок действий:
- С помощью правила или малярного шнура начертить на потолке линию по месту расположения верхнего направляющего профиля обрешетки.
- Проверить углы сопряжения линии со всеми поверхностями. Они должны быть ровно 90°, если проект отделки помещения не предполагает установку перегородки по косой.
- Используя отвес, перенести наметку на пол.
- Соединить вертикальными линиями на стенах разметку на полу и потолке.
Как собрать каркас
Стойки противоположных стенок двойного каркаса устанавливают на одной линии. Сверху и снизу между направляющими профилями крепят короткие отрезки для соединения обеих частей обрешетки в единое целое.
Такие же отрезки устанавливают по всей высоте каркаса в местах, где находятся горизонтальные перемычки.
Коммуникации в перегородке
Для прокладки труб или кабелей каркас делают обязательно двойной с зазором между стенками. Провода и трубы пропускают в эту щель до обшивки перегородки таким образом, чтобы был исключен риск их повреждения об острые края профиля. Обязательно сфотографировать расположение коммуникаций до крепления гипсокартона. Это облегчит ремонт или частичную замену кабеля или трубопровода. Обшивку делают в два слоя, максимальная высота перегородки 6,5 м.
Обшивка каркаса и тепло- и звукоизоляция
Стыки листов, расположенные на противоположных сторонах перегородки, должны быть смещены относительно друг друга. Рекомендуемое расстояние — 60 или 40 см, в зависимости от шага между стойками каркаса.
Межкомнатную стену можно утеплить, например плитами минваты. Их помещают между стойками каркаса враспор без креплений до обшивки. Большинство теплоизолирующих материалов одновременно обладают и шумопоглощающими свойствами. Наилучшего результата можно добиться, используя специальный звукоизоляционный ГКЛ.
Обшивка каркаса
После сборки металлического каркаса можно приступать к его обшивке. Прежде всего, на ровной поверхности при помощи специального резака или остро отточенного ножа необходимо нарезать гипсокартонные листы в соответствии с высотой перегородки. Сначала разрезается наружный слой картона и надрезается гипсовый сердечник.
Затем лист укладывается на край стола, гипсовый сердечник переламывается, и слой картона на оборотной стороне также разрезается. Получившаяся кромка обрабатывается рубанком. Заделка швов в местах стыка листов может выполняться с помощью армирующей ленты или без нее. Соответственно, различаются и методы обработки кромок.
Виды и особенности перегородок из гипсокартона
Конструкция для разделения пространства в помещении возводится на основе каркасной системы из деревянного бруса или металлического профиля. Внешняя обшивка выполняется из плит ГКЛ в один или несколько слоев, внутреннее пространство служит для размещения теплоизоляции и сокрытия коммуникаций.
Для выбора подходящего решения рекомендуется опираться на классификацию, предложенную известным производителем строительной и отделочной продукции – фирмой KNAUF. Разделение по структуре включает несколько вариантов со специальной маркировкой.
Перегородки классифицируются по толщине, высоте, наличию или отсутствию звукоизоляции и количеству слоев ГКЛ, но общая схема сооружения конструкции остается стандартной
Из металлического профиля
Разновидности:
Для обустройства межкомнатных перегородок в квартире достаточно модификации С-111 или С-112, более сложные и усиленные виды конструкций рассчитаны на монтаж в офисных и производственных помещениях
Оцинкованный профиль позволяет выполнять работы даже в комнатах с повышенной влажностью.
Из деревянного бруса
Существующие вариации:
- С-121. Изготавливается из древесного материала с предельной влажностью 12%. Каркас выполняется в виде рамы с серединой из стоечных деталей. Обшивка монтируется в один слой, толщина индивидуальна. Высота не должна превышать 3,1 м. Вес составляет около 32 кг на 1 м3.
- С-122. Усиленная разновидность предыдущего варианта. Облицовка включает дополнительный пласт гипсокартона, внутреннее пространство заполняется минеральным материалом. Структура имеет хорошую звуко- и теплоизоляцию. Максимальная высота – 3,1 м, масса на 1 м3 – около 57 кг.
Независимо от типа конструкции, для работы могут использоваться наиболее подходящие виды плит ГКЛ. Допускается комбинирование продукции с учетом соблюдения норм экологичности и пожаробезопасности.
Деревянные каркасы под перегородку из ГКЛ разрабатывались для деревянных домов, для обустройства конструкции используется лес с влажностью не выше 12 – 14 %
От чего зависит толщина перегородки из гипсокартона?
На протяжении последних пятнадцати лет лет гипсокартон повсеместно применяют для создания перегородок. Этот материал имеет преимущества перед кирпичом или деревом, так как он легок, его просто и быстро устанавливают, имеет отличные звукоизоляционные свойства.
Какой будет минимальная толщина перегородки – этим вопросом должен заняться дизайнер интерьера, учитывая при этом предполагаемые условия эксплуатации конструкции, силовую нагрузку и оптимальный уровень звукоизоляции в данном помещении.
Итак, толщина перегородки из гипсокартона – нюанс, крайне важный для строительства и зависит от нескольких факторов.
Конструкция из гипсокартона в готовом виде
При воздействии влаги гипсокартон меняет форму, а после высыхания обладает необычайной прочностью
Эта характеристика материала сразу же привлекли внимание дизайнеров. И они решили, что гипсокартонные перегородки в помещении способны не только выполнять роль стены, но и стать индивидуальным элементом декора помещения
