Делаем водяной насос своими руками

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

  • поршневые;
  • штоковые глубинные (разновидности поршневых);
  • крыльчатые;
  • мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Электронасос

Как сделать насос для воды своими руками, чтобы он работал от сети? Необходимо подготовить двигатель на 12В (можно от омывателя автомобильных стёкол);

Последовательность шагов:

  • Снять с мотора крышку и отсоединить парочку контактов.
  • При помощи пайки присоединить к ним провода и вывести их наружу через крышку.
  • Надеть крышку на мотор. Для надёжности промазать герметиком.
  • Излишки аккуратно уберите с корпуса и крышки насоса.
  • На патрубок прикрепите трубку из силикона. Подключите помпу к блоку питания. Можно начинать испытания.

Не спешите. Постарайтесь всё тщательно продумать. Это даст вам уверенность, что собранный вами агрегат прослужит вам долгие годы.

Конструкция #2 – ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, шахтного колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

  • труба ПВХ д.50мм – 1шт.;
  • муфта ПВХ д.50мм – 1шт;
  • труба ППР д.24мм – 1шт.;
  • отвод ППР д.24 – 1шт;
  • заглушка ПВХ д.50мм – 2шт.;
  • кусочек резины д.50мм, толщиной 3-4мм – 1шт;
  • обратный клапан д.15мм – 1шт.;
  • пустой баллон от силикона 330мл – 1шт;
  • стяжной винтовой хомут – 1шт;
  • винт-гайка или заклепка – 1шт;
  • накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет. Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Что собой представляет обратный клапан заводского изготовления, применяемый для работы насосной станции, подробно описано в рекомендуемой нами статье.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Вариант № 1. Водяной насос для перелива воды

Примитивная конструкция для перекачки воды, которую можно собрать за 10 минут, послужит удобным подручным инструментом для работы в саду. Особенно это удобно, когда нужно многократно набирать воду из бочки вёдрами. По сути, это обратный клапан, закреплённый на трубке с отводом.

Для изготовления понадобится трубка, шланг и несколько горлышек от пластиковых бутылок в сборе.

Ход работы:

  1. Из пробки вынимаем прокладку и подрезаем её на 2 мм меньше диаметра пробки, оставив нетронутым сегмент 3 мм.
  2. Сверлим отверстие 10 мм по центру крышки.
  3. Устанавливаем лепесток в крышку и вкручиваем обрезанное горлышко. Оно прижмёт оставшийся сегмент.
  4. Вставляем клапан в трубку-шток и надеваем «юбку» из обрезанной пластиковой бутылки.
  5. С обратного конца надеваем отводящий шланг.

Это устройство приводится в действие несколькими нажатиями по оси штока, когда заборная часть с клапаном погружена в воду. Далее жидкость пойдёт самотёком, пока есть перепад уровней. Затем воду можно поднимать, погружая шток в бочку.

Это единственное изделие с «отрицательной стоимостью». При его создании вы не только ничего не потратите (кроме времени), но и утилизируете с пользой бытовые отходы.

https://youtube.com/watch?v=vFosXrB-Jh4

Обратный клапан своими руками. Пошаговое видео для сборки

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Конструкция #8 – устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

  • центробежный насос от стиральной машины;
  • лепестковый клапан от стиральной машины или самодельный;
  • заглушка, бутылочная пробка;
  • шланг;
  • желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический – заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу. Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

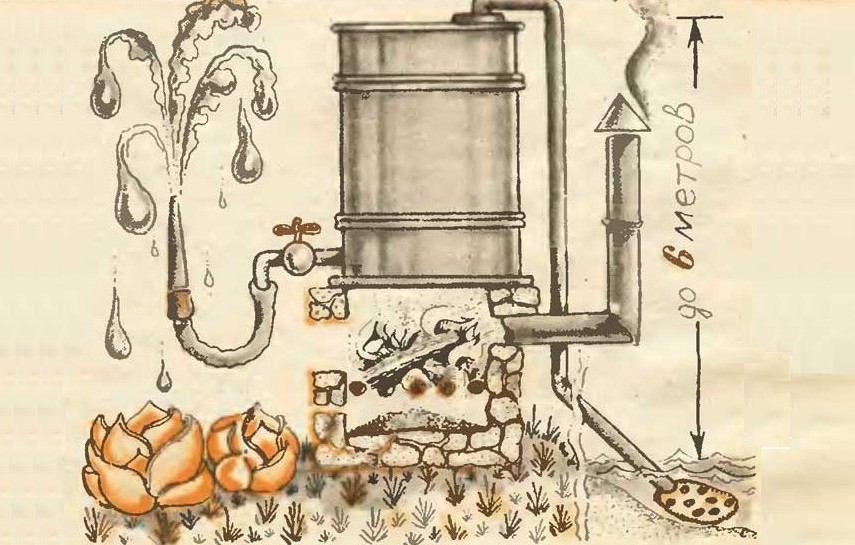

Конструкция на огневой тяге

Конструкция на огневой тяге

Малоизвестная конструкция, функционирующая от мочи огня. Для изготовления потребуется герметичная железная бочка емкостью не немного 200 л.

Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.

Этап 2. Затем в нательнее части корпуса оборудуется выпускной кран.

Этап 3. В отверстие на верхней покрышке вставляется резиновый шланг (он должен сидеть максимально плотно). На внешний конец шланга устанавливается сетчатый фильтр, после чего рукав погружается в озеро или реку.

Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть затворён. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а атмосфера, охладившись и, соответственно, сократившись, затянет воду в бочку.

Конструкция #8 — устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

  • центробежный насос от стиральной машины;
  • лепестковый клапан от стиральной машины или самодельный;
  • заглушка, бутылочная пробка;
  • шланг;
  • желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Лишние отверстия насоса необходимо заглушить. Если корпус металлический — заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу.

Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Изготовление насоса из тормозной камеры

Если в хозяйстве завалялись престарелые автомобильные тормозные камеры, то их также можно использовать для создания водяного насоса. Последовательность поступков в таком случае должна быть следующей.

Изготовление насоса из тормозной камеры

Этап 1. Тормозная камера разбирается, все имеющиеся в корпусе дыры тщательно герметизируют.

Этап 2. В нижней части корпуса устанавливаются впускной и выпускной клапаны, а в верхней проделывается дыра под шток.

Этап 3. В качестве поршня используется резина – ее зажимают между покрышкой и дном камеры. Поршень соединяется со штоком болтами (желательно сквозь прокладки).

Этап 4. Сбоку устанавливается кронштейн для фиксации рычага.

Этап 5. Рычаг подсоединяется к кронштейну, а одинешенек из его концов – к штоку.

Принцип работы этого насоса практически ничем не выделяется от описанной выше конструкции: после каждого нажатия на рычаг в нательнее части корпуса создается повышенное/пониженное давление, что приводит к открытию клапана на входе/выходе.

Устройства из стиральных машин

Отработанные вещи выбрасываются, и это не всегда оправдано. Даже если стиральная машина устарела, и не нужна, можно выбросить все, кроме центробежного насоса. Именно этот агрегат необходим для создания насоса перекачивания для перекачки воды. Также потребуется заглушка и лепестковый клапан, который либо демонтируется из стиральной машины, либо изготавливается своими руками.

Когда используется клапан от той же стиралки, один из каналов необходимо заглушить пробкой. Один из концов шланга крепится к лепестковому клапану, который опускается внутрь колодца, бочки, водоема, приямка. К другому концу крепят насос. Понадобится трансформатор. Подключив систему к электрической сети, можно приступать к перекачке.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:

  • труба Ø 50 мм из ПВХ – 1 шт.;
  • труба Ø 24 мм из ППР – 1 шт.;
  • муфта Ø 50 мм из ПВХ – 1 шт.;
  • отвод Ø 24 мм из ППР – 1 шт.;
  • кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
  • заглушка Ø 50 мм из ПВХ – 2 шт.;
  • пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
  • обратный клапан диаметром 15 мм – 1 шт.;
  • хомут стяжной – 1 шт.;
  • гайка диаметром 15 мм – 1 шт.;
  • заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет! Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Помпа из компрессора

Если надо создать более мощный и массивный насос, то его можно собрать из определенных частей бытовых приборов. Речь идет о компрессорах, из которых состоят холодильники и кондиционеры. Собрать правильно такое устройство не так уж сложно, поскольку необходимо выполнить простые операции, а именно:

  • Очистить компрессор от испарителя и конденсатора. Сделать это легко: надо всего лишь обрезать латунные трубки, соединяющие элементы устройства.
  • Правильно подсоединить аппарат к электросети.
  • Прикрепить на входное отверстие устройства воздушный фильтр тонкой очистки. Данный элемент можно купить в любом автомобильном магазине.
  • Подсоединить гибкий пластиковый шланг, диаметр которого должен совпадать с размерами входного отверстия устройства.
  • Подключить компрессор в электросеть.

Сделать такую помпу своими руками весьма просто. Главное, технологический процесс должен быть выполнен правильно.

Строим водяной насос из тормозной камеры автомобиля

Если у вас в гараже завалялось несколько тормозных камер, то из них тоже можно сделать простейший водяной насос.

  1. Разбираем тормозную камеру. Все найденные отверстия заделываем герметичными заплатками.
  2. На нижней поверхности устанавливаем два клапана: впускной и выпускной.
  3. В верхней части детали прорезается отверстие для штока поршня.
  4. Самим поршнем будет служить кусок резины — мембрана, зажатая между верхней и нижней частью.
  5. Соединяем мембрану со штоком через прокладки на болты.
  6. В боковой части устройства крепим кронштейн для подсоединения рычага насоса.
  7. Подсоединяем рычаг на кронштейн, а конец рычага – к штоку.

Насос готов. Движением рычага мы создаем разряжение или излишнее давление в нижней части устройства. В зависимости от положения мембраны открывается впускной или выпускной клапаны.

Цены на поршневой водяной насос

поршневой водяной насос ручной

Как видите, применив немного сноровки и фантазии вы сможете самостоятельно построить водяной насос практически из любых подручных средств. Если вы хотите узнать еще несколько технологий, посмотрите обучающее видео.

Ручные помпы с боковыми изливами

Данный способ прокачки воды избавляет конструкцию от одного незначительного недостатка предыдущей конструкции. Там вода течет из отвода, который является одновременно рукоятью. Это не критично, но неудобно. Чтобы избавиться от данного недостатка, нужно произвести модернизацию.

https://youtube.com/watch?v=videoseries

В верхнюю часть гильзы достаточно врезать тройник. В штоке высверливаются отверстия

Здесь важно, чтобы они не делали конструкцию недостаточно жесткой. При данной комплектации расстояние от гильзы до штока заполняется водой, которая перетекает и посредством излива извлекается из устройства

Этот способ более эффективен, нежели описанный ранее.

Область применения шнека

По своей сути шнек является цельным стержнем с винтовой сплошной поверхностью, расположенной вдоль продольной оси. Своему происхождению шнек обязан великому ученому Архимеду, изобретшему водоподъемную машину, которую так и назвали – Архимедов винт.

Перед использование шнекового насоса нужно тщательно изучить инструкцию

В наше время шнеки используются повсеместно и в самых различных отраслях:

  • Мясорубка – одно из самых простых и распространенных устройств, использующих шнек;
  • Винтовые конвейеры;
  • Шнековые насосы;
  • Вездеход — шнекоход ШН-1;
  • Буровые механизмы;
  • Любители зимней рыбалки используют шнек для бурения скважины во льду реки;
  • Принцип шнека используется в сверлах для удаления стружки во время работы;
  • Применяется в стрелковом оружии в шнековых магазинах;
  • Широко применяется в прессах;
  • Часто используются в комбайнах различных предназначений.

Принцип работы шнека на столько прост, что позволяет его использовать повсеместно, и примеры можно приводить бесконечно долго. Что и говорить, если даже в фантастических произведениях встречаются машины, использующие шнековые механизмы. К примеру, чудо-машины, бурящие толщи гор или продирающиеся сквозь недра планет чуть ли не насквозь.

О целесообразности собственноручного изготовления

Основным недостачей заводских водяных насосов является необходимость в подключении к линиям электропитания. Необходимо согласиться, что на многих загородных участках, особенно в начале строительства, электричество – вящая редкость.

Водяной насос своими руками

Более того, тарифы на электроэнергию всегда растут, а о случаях ее отключения владельцы дачных участков знают, как никто иной. Именно по этой причине каждый уважающий себя хозяин должен владеть в распоряжении «запасное» оборудование для перекачки воды. Такое оборудование сгодится не только при поливе сада и огорода – его также можно использовать в критические моменты.

Обратите внимание! Рекомендуется изготавливать поршневой водяной насос (или насос-качок, как его еще именуют), т. к

это простейший вариант водозаборного оборудования. Для этого потребуются лишь минимальные технические навыки и небольшой комплект инструментов.

Вариант № 2. Простая ручная помпа своими руками

В этой инструкции мы приведём пример системы ручной водокачки, которую можно взять за основу при создании стационарного водоподъёмного поста на скважине или колодце.

А — Классическая схема ручной помпы. Б — Вариант самодельной помпы из пластиковых труб. Схема устройства: 1 — вводной патрубок; 2 — обратный клапан; 3 — поршень; 4 — обратный клапан; 5 — шток; 6 — шток, объединенный с отводящим патрубком; 7 — слив помпы

Для работы нам понадобится:

  1. Труба канализационная ПВХ 50 мм с отводами, заглушкой и манжетами-уплотнителями — 1 м.
  2. Обратный клапан 1/2″ — 2 шт.
  3. Труба канализационная ППР Ø 24 мм.
  4. Резина, пары болт/гайка с шайбами Ø 6–8 мм.
  5. Хомуты, сгоны, фитинговые зажимы, прочие сантехнические детали*.

* Конструкция насоса может быть индивидуальной в зависимости от наличия запчастей.

Способ 1. Слив через ручку

Эта модель самая простая из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Гильза:

  1. Отрезаем трубу Ø 50 мм длиной 650 мм — это основа для гильзы.
  2. Делаем концевой лепестковый клапан. Для этого в заглушке сверлим 8–10 отверстий Ø 5–6 мм и вырезаем круглый лоскут из резины (3–4 мм) под диаметр 50 мм. Закрепляем лоскут по центру заглушки на клёпку или болт (саморез не подходит!). Лепестковый клапан готов.
  3. Устанавливаем заглушку в трубу (гильзу) на герметик через уплотнители и дополнительно фиксируем саморезами через стенку трубы.

Поршень

  1. В трубу ППР (700–800 мм) устанавливаем обратный клапан. Это можно сделать способом «на горячую» — разогреть конец трубы и вставить в него штуцер с клапаном, который должен пропускать воду в направлении трубы (штока поршня). Соединение усилить червячным хомутом пока тёплое (до остывания).
  2. Головку поршня можно изготовить из отработанной тубы от герметика 330 мл, точнее её носовой части. Для этого её нужно, предварительно нагрев, поместить в гильзу — так головка примет идеально нужную форму и размер. Затем её следует подрезать и установить на обратный клапан последовательно с помощью муфты с наружной резьбой или накидной гайки «американки».
  3. Вставляем поршень в гильзу и делаем верхнюю заглушку. Она не обязательно должна быть герметичной, только держать ровно шток.
  4. На свободный конец штока (трубы) устанавливаем сгон 90°. В перспективе на сгон одевается шланг.

https://youtube.com/watch?v=1ptIBrAANss

Сборка ручного насоса на видео

Такой насос очень надёжен, но не совсем удобен — точка излива воды подвижна, к тому же расположена близко к оператору. Его можно несколько видоизменить для удобства.

Способ 2. Боковой слив

В гильзу следует включить угловой тройник 35°. Конструкция идентична первому варианту, но в трубе-штоке поршня делаем большие отверстия, не нарушая конструктивную жёсткость, либо применяем стержневой шток. В этом случае вода будет поступать в гильзу и подниматься обратным усилием оператора к месту излива.

https://youtube.com/watch?v=Rpl657Cuj2Y

Видео водокачки с боковым сливом

Главное достоинство описанных помп — низкая стоимость готовой конструкции. Ремонт производится за несколько минут путём замены (или склейки) «копеечных» деталей.

Конструкция #2 — ручная помпа с прямым изливом

Очень простое устройство для перекачивания воды из бочки, колодца. Достоинства такой конструкции: быстрота сборки, копеечная стоимость.

Необходимые детали:

  • труба ПВХ д.50мм – 1шт.;
  • муфта ПВХ д.50мм – 1шт;
  • труба ППР д.24мм – 1шт.;
  • отвод ППР д.24 – 1шт;
  • заглушка ПВХ д.50мм – 2шт.;
  • кусочек резины д.50мм, толщиной 3-4мм – 1шт;
  • обратный клапан д.15мм – 1шт.;
  • пустой баллон от силикона 330мл – 1шт;
  • стяжной винтовой хомут – 1шт;
  • винт-гайка или заклепка – 1шт;
  • накидная гайка д.15 – 1шт.

Сборку всей конструкции начинаем с изготовления обратного клапана.

Сооружение обратного клапана. Готовим обратный клапан из заглушки Ø 50мм. Сверлим несколько дырок по периметру заглушки Ø 5-6мм. В центре сверлим отверстие подходящего диаметра для пары винт-гайка или заклепки.

С внутренней стороны заглушки накладываем резиновый диск Ø 50мм. Диск не должен затирать о стенки заглушки, но должен закрывать все просверленные отверстия. В центре стягиваем винтом-гайкой или заклепкой, шуруп не подойдет.

Если возникли трудности с материалами или изготовлением, можно заменить на обратный клапан заводской готовности.

Подготовка гильзы насоса. Длина гильзы должна быть соразмерной глубине колодца или емкости с водой. Обрезаем канализационную трубу ПВХ Ø 50мм нужной длины, с узкого конца. В раструб трубы вставляем только что изготовленный клапан. Для надежности крепим с двух сторон саморезами.

Для второго конца готовим заглушку с предварительно просверленным отверстием Ø 25мм. Это отверстие в заглушке делается по диаметру трубы ППР Ø 24. Большой точности не требуется, заглушка служит опорой скольжения.

Порядок сборки поршня. У пустого баллона от силикона отрезаем носик. Далее необходимо нагреть баллон и вставить в ПВХ гильзу так, чтобы диаметр баллона точно соответствовал диаметру гильзы. Насаживаем баллончик от силикона на клапан с обратной стороны стрелки (стрелка на обратном клапане показывает направление движения воды).

Лишний баллон отрезаем. Закрепляем накидной гайкой д.15.

Устройство штока насоса. Длина штока должна быть больше длины гильзы на 50-60 см. Нужно разогреть один конец штока и вставить обратный клапан. Стрелка на обратном клапане должна показывать внутрь штока. Пока труба окончательно не остыла, стягиваем винтовым хомутом.

Окончательная сборка помпы. В гильзу вставляем шток, сверху через муфту крепим заглушку (опора скольжения). В довершение, на конец трубы штока крепим отвод ППР 24мм. Осталось подсоединить шланг и можно качать воду.

Материал труб может быть любой, да и сечение не обязательно круглое

Важно подобрать к гильзе подходящий поршень. Отвод служит опорой для руки

Для удобства можно взять тройник и одну сторону у него заглушить

Отвод служит опорой для руки. Для удобства можно взять тройник и одну сторону у него заглушить.

Устройство для перелива жидкостей

Такой насос имеет два основных преимущества – простота конструкции и дешевизна. С его изготовлением справится любой человек. Никаких особых навыков здесь не требуется.

Как видно на видео, как сделать насос своими руками, вам понадобится:

  • две бутылки (материал – пластик);
  • одна крышка;
  • отрезок пластмассовой трубы;
  • кусок шланга.

Вот порядок действий, как сделать ручной насос своими руками:

  • Изготовить клапан лепесткового типа. Для чего вытащить из крышки прокладку, обрезать её так, чтобы диаметр получился меньше бутылочного горлышка. Не забыть оставить без изменений сектор в 20 градусов.
  • Проделать в крышке отверстие в 8 мм. Вернуть прокладку и накрутить на обрезанное загодя горлышко.
  • Вставить в клапан кусок трубы. Взять вторую ёмкость и отрезать верх. Получившуюся воронку закрепить поверх трубы.
  • На свободный конец трубы одеть шланг. Работа над конструкцией насоса завершена.

Читайте здесь — Зимний курятник своими руками: устройство, планировка, утепление, обогрев. 80 фото теплых курятников

Американские или спиральные насосные установки

При этом она должна протекать с быстротой не менее полутора километра в час. Минимальная глубина ручья – 0,3 м. основным элементом является гибкий шланговый редуктор, изготовлен из широкого рукава. Его можно взять у ассенизаторов после списания или на производствах.

Заборник венчает ПВХ труба диаметром 15 см. А с обратной стороны рукав крепится к шланговому редуктору. Шланг устанавливается на колесо хомутами. Протекая, вода зачерпывается и по спирали перетекает в редуктор, а потом по трубам течет к потребителю. Это и есть «американский» тип конструкции.

Есть еще одна возможность перекачать воду. Потребуется бочка диаметром пол метра и высотой 90 см. в днище делается отверстие для забора жидкости. Внутри укладывается шланг, формируя спираль. Выход шланга прикрепляется к трубной муфте. Свободное пространство заполняется пенопластом для того, чтобы конструкция, будучи заполненной, не потонула, и оставалась на плаву. Вместо отводного трубопровода используется шланг сечением 2,5 см.

Чтобы обеспечить непрерывное вращение бочки имеет смысл прикрепить е ней лопасти из пластика или легкого металлического сплава. Это еще один способ, как сделать насос для воды своими руками более производительным. В этом случае число оборотов в минуту станет больше, что обеспечит большую производительность. А чтобы ветер и течение не прибивала конструкцию к берегу, шланг прикрепляется к колу, вбитому в дно

При этом важно следить, чтобы он не пережимался

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.


Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

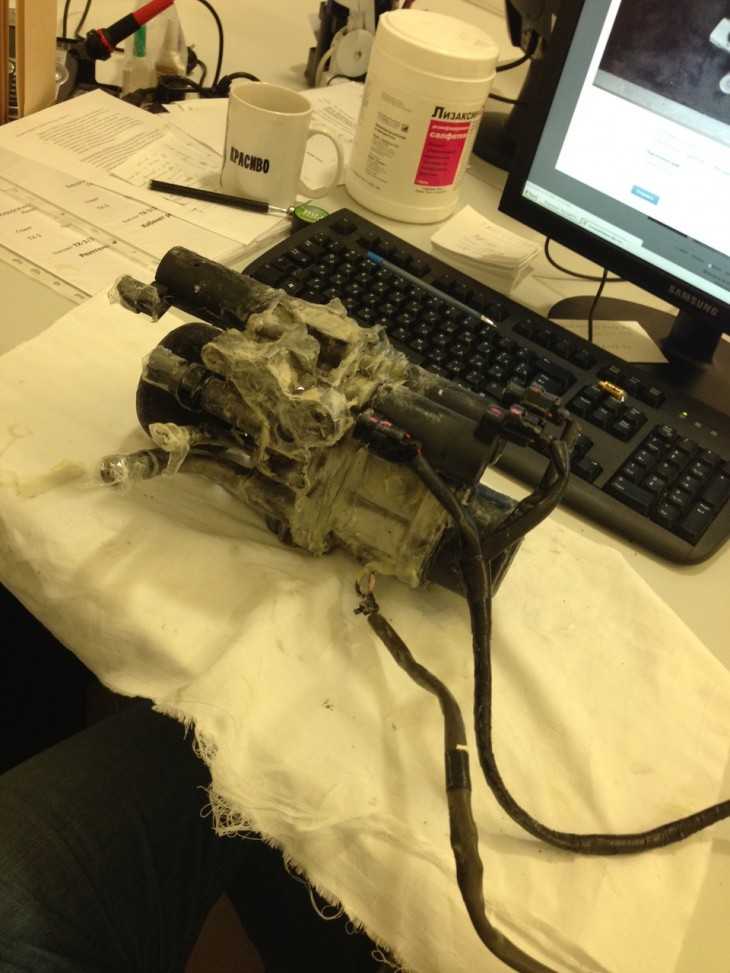

Ремонт насоса

Помимо того, что насос можно изготовить в домашних условиях, то ремонт насоса тоже можно выполнить самостоятельно. А то многие обращаются в специальные ремонтные службы, и тратят большое количество денег на всё это.

Главное – знать, где произошла поломка насоса, и узнать ход действий.

Чаще всего поддаются поломкам погружные насосы, потому что они функционируют хорошо в различных условиях. Сталкиваясь с незначительной поломкой можно самому всё починить, без вмешательства дорогостоящих специалистов.

Первое, что следует знать – это место неисправности. Кстати, ремонт насоса подразумевает не только замену поломанных элементов, но и дополнительную их регулировку, чтобы дальше они могли должным образом функционировать.

Существуют такие элементы, которые продаются только в магазинах, которые исключают быструю поломку насоса, благодаря им насос прослужит качественно и долго.

Если вы ничего не знаете и не понимаете в ремонте насосов, то лучше к этому делу не подходить самостоятельно.

Будет хорошо пригласить друга или знакомого, который в этом разбирается. Ведь, вмешавшись в это дело, вы можете остаться без насоса или причинить ему лишние поломки и дефекты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
