Установка водонагревателя под мойку
Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.
Монтаж безнапорного водонагревателя
Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.
Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.
Смеситель для безнапорного накопительного нагревателя
Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.
Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.
Монтаж напорного накопительного водонагревателя
Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.
Начинаем подготовку водонагревателя. Для этого выполняем следующее:
- На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.
- На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.
Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!
Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.
Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):
на холодной воде — для подачи на водонагреватель;
на горячей воде для переключения с основного горячего водоснабжения на резервное.
Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.
1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды
К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.
Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.
Монтаж напорного проточного нагревателя
Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.
1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО
Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.
рмнт.ру
Для чего устанавливают небольшие водонагреватели
Причин для установки такого оборудования несколько, от них во многом зависит и выбор подходящей модели.
- В случае полного отсутствия горячего водоснабжения. В таких помещениях может устанавливаться не только водонагреватель под раковину небольшого размера, но и накопительный бойлер большого объема для ванны.
- Для пользования в летний сезон. Ежегодно во многих городах летом горячую воду планово отключают для диагностики и ремонта водных магистралей. Чтобы не испытывать трудностей с постоянным нагревом воды для бытовых нужд, многие устанавливают в своих квартирах подобный тип оборудования.
- На случай внезапного аварийного отключения горячей воды, когда в доме могут проводиться строительные работы или замена труб. В таком случае рекомендуется использовать устройства небольшого объема. Десятилитровый водонагреватель может спокойно уместиться как под мойкой, так и на стене и не доставит никаких хлопот. Кроме того, стоит отметить, что чаще всего они выпускаются в классических цветах, что не испортит эстетичный вид пространства.
Как выбрать компактный водонагреватель
Для использования в дачных домах или в теплое время года не обязательно покупать водонагреватели большого размера – чаще всего достаточно компактных устройств, обладающих небольшой мощностью и объемом подаваемой воды. Чтобы установить прибор на кухне, рекомендуется рассмотреть накопительные или проточные нагреватели объемом не более 15 литров. Они отлично подходят для ежедневного мытья посуды.
Если подразумевается активное использование водонагревателя для большого количества человек, и нет возможности установить емкостный аппарат, то лучше все же установить под раковину проточный вариант. Он может нагревать воду в необходимом объеме без ограничений. Однако в таком случае стоит понимать, что расход электроэнергии может вырасти в несколько раз. Все зависит от того, насколько эффективно он будет использоваться.
Электрика
Вторыми представителями семейства по нагреву воды будут электрические водонагреватели. Безусловно, доля риска в них есть, как и в любом бытовом приборе, но опасности они представляют немного меньше, да и пользоваться ими проще.
Проточный
Это своего рода небольшая коробочка, от которой идет один кран с регулируемой по теплоте водой. Сразу стоит отметить, что полноценный бойлер такое устройство не заменит. Поэтому стоимость его в несколько раз меньше. Каков же принцип работы проточного нагревателя? Он подключается непосредственно к системе водоснабжения. Холодная вода, проходя через специальный нагревательный элемент, становится определенной температуры. И еще одна пометка, проточный водонагреватель не приспособлен для нагрева больших объемов и высоких температур.
Именно по этому, его часто называют дачным вариантом. Средняя температура воды, которую нагревает прибор, – 37-40⁰С.
Накопительный
Это полноценный полезный и отличный в управлении прибор. Большая часть таких бойлеров – автоматические. То есть он сам включается, когда вода остывает, нагревает ее до указанной температуры и отключается, экономя тем самым электроэнергию. Главным условием такого агрегата должно быть постоянное включение в сеть. Они бывают на 30, 50, 80, 120 литров. По крайней мере, это самые распространенные модели. Наполняются накопительные водонагреватели также самостоятельно, когда в баке воды остается меньше нормы.
Что нужно учесть при выборе ↑
Если вы планируете покупать нагреватель, чтобы пользоваться им исключительно во время профилактических работ центрального горячего водоснабжения, тратиться на дорогостоящую модель не имеет смысла. В летний период вы вполне обойдетесь проточным бойлером маленькой мощности с небольшим заявленным объемом подачи воды.
Выбрать нагреватель не так просто
Если же пользоваться бойлером на кухне нужно круглый год, рассмотрите накопительные модели небольшого объема – до 15 л. Поскольку водопроводная вода в зимнее время очень холодная (около 5 градусов), проточный водонагреватель может попросту не справиться с такой разницей температур.
Как подобрать объем
Мощность бойлера – основная характеристика. И дело тут не только в скорости нагрева и классе энерго эффективности
Важность этого вопроса заключается в том, что в большинстве многоквартирных домов нет возможности устанавливать высокомощные водонагреватели из-за слабой электропроводки. Самостоятельно можно подключать приборы до 5 кВт, дальше придется подключаться к щитку отдельным толстым проводом или вообще использовать трехфазную сеть
Самыми маломощными являются накопительные бойлеры. Можно найти маленькие модели начиная от 0,8 кВт. Нагреватели на кран, проточные бойлеры потребляют приблизительно 7 кВт. Электроприборы более высокой мощности нет необходимости устанавливать на кухню. Но если горячая вода будет потребляться не только для мытья посуды, но и для принятия душа, они будут уместны.
Зависимость времени нагрева воды от мощности ТЭНа
Поскольку электрический водонагреватель совмещает в себе 2 потенциально опасные вещи: воду и электричество, при выборе нужно учитывать все, что касается безопасной эксплуатации. Хороший бойлер оснащен устройством защитного отключения (УЗО) при перебоях подачи электроэнергии. Должна быть установлена защита от перегрева воды и автоматическое отключение при «сухом» включении. И не забывайте о заземлении.
Накопительный водонагреватель
Накопительный водонагреватель (бойлер) под мойкой.Накопительный водонагреватель иначе называется бойлер, представляет из себя ёмкость для холодной воды, которая по мере необходимости нагревается на заданную температуру. Нагревание воды в электрических водонагревателях накопительного типа происходит при помощи ТЭНов, несколько напоминающих открытую спираль в электрочайнике. Современные бойлеры, наполнены различной электроникой для управления процессом нагрева.
Бойлеры небольшой ёмкости до 50-70 литров устанавливаются на стену (настенные бойлеры). Более ёмкие бойлеры ставятся (монтируются) на полу (напольные бойлеры).
Статья по теме: Какой холодильник выбрать для квартиры
Настенный электрический бойлер в шкафу
Сравнение решений
Какие доводы можно привести в пользу обоих типов устройств?
Проточные
Они исключительно компактны и в силу небольшого веса могут монтироваться даже на гипсокартонную перегородку. Разумеется, крепежные шурупы должны приходиться на профиль каркаса.
- Проточные нагреватели в результате экономичнее накопительных. Вся потребленная ими электроэнергия тратится на нагрев воды; конкурирующее же решение бесполезно рассеивает существенную часть тепла. Дело в том, что, несмотря на теплоизоляцию бака, вода в нем все же остывает.
- Количество горячей воды ничем не ограничено. Она будет литься столько времени, сколько открыт кран и на прибор подается питание.
Накопительные
Как правило, номинальная мощность этих устройств не превышает 3,5 киловатт. Эта особенность весьма полезна в домах со старой проводкой и в дачных кооперативах.
Умываясь, вы можете смело открывать кран полностью. Вода останется стабильно горячей при любом напоре. Впрочем, хватит ее при большом расходе ненадолго: как мы уже выяснили, накопительные водонагреватели под раковину вынужденно должны иметь небольшой объем.
Какой лучше выбрать нагревательный элемент
Проточные и накопительные нагреватели под раковину оснащаются мокрым либо сухим нагревательным элементом в виде спирали из медной трубки. В первом случае нагревательный элемент непосредственно контактирует с водой, из-за чего на поверхности со временем образуется слой накипи. В отсутствие должного и своевременного обслуживания это ведет к снижению эффективности прибора и выходу из строя нагревательного элемента. Сухой нагревательный элемент закрыт керамической колбой, поэтому напрямую он не касается воды и не загрязняется. Однако в накопительных водонагревателях небольшого объема, как правило, используются мокрые нагревательные элементы.
Трубная арматура для монтажа водонагревателя
Давайте немного остановимся на трубной арматуре, которая потребуется при обвязке бойлера.
Группа безопасности
Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

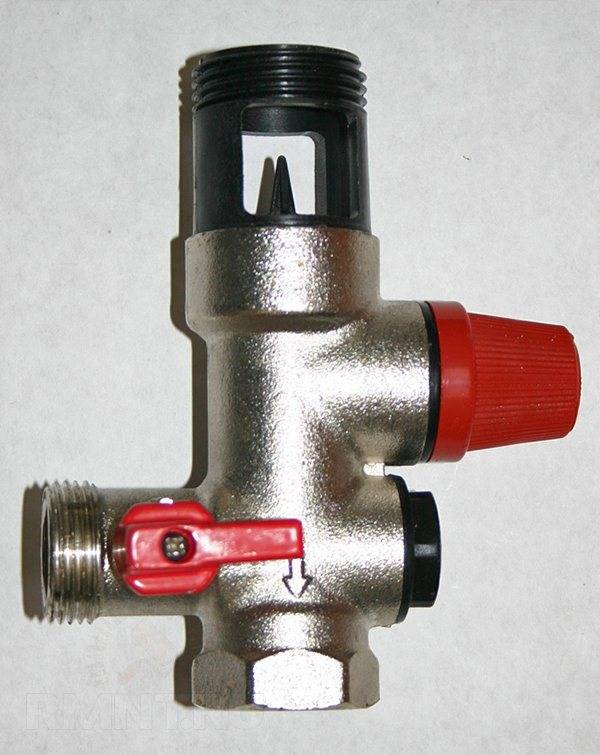

Группа безопасности для водонагревателя
Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.
Обратный предохранительный клапан
Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта. Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара. К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.
Какой накопительный бойлер уместен на кухне ↑
Наливной водонагреватель для кухни работает иначе. Он представляет собой бак с толстыми стенками, внутри которого находится электронагреватель. Бойлер также оснащен термостатом для контроля температуры воды. Такой нагреватель крепят к стене, поскольку подача осуществляется снизу, а выход горячей воды – сверху. На кухне распространен вариант размещения под мойкой.
Вариант скрытого размещения бойлера
Принцип действия бойлера наливного типа заключается в постепенном нагревании поступающей внутрь бака воды. Когда вода нагреется до заданной температуры, датчик автоматически отключит ТЭН. Когда же она остынет или будет расходоваться, датчик включит нагреватель. Таким образом, внутри накопительного водонагревателя всегда есть запас горячей воды одной температуры, что очень удобно.
Но на кухне нет смысла устанавливать бойлер большого объема. Расход воды для мытья посуды, как правило, небольшой. Постоянно греть 80-100 л горячей воды для того, чтобы помыть пару тарелок, не экономно с точки зрения потребления электроэнергии. Да и места такой агрегат займет немало. Для кухни лучше всего подходят небольшие наливные бойлеры объемом 6-10 л, которые не потребляют много электричества и имеют компактный размер.
Выглядит аккуратно
Главное преимущество накопительного водонагревателя для кухни – его мощность. Как правило, эти приборы можно подключить к обычной бытовой розетке – они не потребляют большое количество электроэнергии, а значит, нагрузка на электропроводку будет допустимой. Но тем не менее, прежде чем покупать бойлер высокой мощности – от 5 кВт, проконсультируйтесь с квалифицированным электриком, выдержит ли ваша проводка такой прибор.
Как правильно установить водонагреватель под раковину
В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.
Процесс монтажа выглядит так.
- Патрубки водонагревателя оборудуются запорной арматурой.
- На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
- На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
- Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
- Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
- Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
- Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.
Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.
Предохранительный и обратный клапан
Для безупречного функционирования любой бойлер требует монтажа обратного клапана в систему водного снабжения кухни, который совмещается дополнительно с предохранительным аналогом. Функционал последнего клапана – регулировать повышение сверх нормы водяного давления посредством стравливания воды. При этом может наблюдаться незначительное истечение влаги, что нормально. Обратный клапан не позволяет излишней влаге из водопровода попадать внутрь водонагревателя.
Имея большой по объему бойлер, целесообразно предусмотреть наличие расширительного бака для сбора вытекающей во время повышения давления воды. Ставится он между участком нахождения предохранительного клапана и водонагревателем.
Лучшие проточные модели
Практически все проточные модели монтируются сразу же следом за запорной арматурой. Они оснащены собственным краном или душевым шлангом с лейкой. На самом деле, установка такого устройства не является сложной процедурой, однако иногда возникают сложности с монтажом проходного крана.
Zanussi 3-logic TS (5.5 kW)
Данная модель бойлера считается одной из самых компактных. Однако, несмотря на это, она способна очень быстро выполнять нагрев воды. Благодаря небольшим размерам ее можно устанавливать даже на небольших кухнях. Устройство крепится на стену. Процедура является очень простой – установить прибор рядом с краном можно собственноручно.
Малогабаритная модель Занусси работает в трех режимах мощности. Она обладает датчиком безопасности, который необходим для защиты устройства от перегрева. Прибор обладает следующими характеристиками:
- мощность – 5,5 кВт;
- максимальный нагрев температуры – 50°С.
Фланец для соединения с основным трубопроводом расположен внизу корпуса устройства. В комплекте с бойлером идет кран-смеситель и душевая насадка. Вода может подаваться через оба устройства.
Timberk WHEL 3 OSC
Модель является настоящим спасителем во время летних отключений воды или в дачном доме, где нет горячего водоснабжения. Проточная система позволяет подавать воду строго необходимыми для стирки или мытья посуды порциями. Устройство устанавливается на стене и не занимает много места. Подводка воды от основного трубопровода осуществляется снизу. Модель обладает следующими характеристиками:
- габариты – 15,5х27х10,5 см;
- мощность – 3,5 кВт;
- максимальная температура воды – 85°С;
- комплектация – кран, душевая насадка, шланг для душа.
Устройство оснащено индикатором включения и предохранительным клапаном.
Какие формы и размеры должны быть у водонагревателя
Водонагреватели, предназначенные для скрытого монтажа в шкафчике под мойкой или умывальником, для экономии места обычно выпускаются в форме прямоугольного блока. Высота прибора варьируется в пределах от 15 см до 50 см, ширина составляет не более 20-30 см, а глубина – 8-30 см. Проточные нагреватели всегда меньше, чем накопительные, за счет отсутствия резервуара для воды. Габариты проточных водонагревателей зависят от мощности: чем мощнее прибор, тем он больше. Размеры следует выбирать таким образом, чтобы расстояние от прибора до боковых стенок, дна, столешницы шкафчика, а также любых других объектов слева, справа, сверху и снизу было не менее 10 см. Это необходимые тепловые зазоры, а также достаточное пространство для удобного обслуживания и ремонта.
В нашем официальном магазине дилера компании Stiebel Eltron вы найдете большой ассортимент компактных проточных водонагревателей и небольших накопительных водонагревателей, которые идеально подойдут для монтажа под раковину.
Виды водонагревателей для установки под мойкой
Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.
Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним
При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго
Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)
Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.
Накопительный водонагреватель
Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.
При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.
Проточный водонагреватель
То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.
А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.
