Выдвижная лестница на чердак: чердачные люки раздвижные, чертежи своими руками, высота

Преимущества выдвижных стремянок

Телескопическая лестница – чемпион по компактности. Она очень удобна в применении и хранении. Ее легко спрятать в кладовой, на антресолях или уложить в багажник для перевозки. Также не будет проблем с поднятием на этаж, хоть шагая по лестнице, хоть поднимаясь в лифте.

Например, в рабочем состоянии длина одного из «телескопов» фирмы Shtok (Шток) достигнет 4 метров. А в сложенном для переноски всего 0,6-0,7 метров. Чудеса, не так ли?

Выбор высоты. Телескопические лестницы принимают сразу несколько положений, позволяя подняться как на маленькую, так и на значительную высоту. Кроме того, разные конфигурации обеспечивают удобное рабочее место на верхотуре. О конфигурациях читайте ниже.

С помощью телескопической стремянки можно достигать разной высоты

Материал изготовления алюминий. Современные сплавы на основе алюминия почти не уступают по крепости стали. В отличие от чёрного металла, алюминиевые сплавы не коррозируют, не нуждаются в покраске, хорошо ощущают себя при разных погодных условиях, выглядят эстетически.

Легкий вес. Играет на руку всем пользователям, которые вынуждены часто перемещать и транспортировать стремянку. Вес «телескопов» длиной до 4 метров колеблется от 11 до 12 кг. Неплохо, верно?

Раздвижную лестницу легко переносить

Простота использования. Раскладывается в нужную конфигурацию лёгким движением рук. Это запросто может сделать один человек.

Два набора перекладин имеют «продвинутые» модификации: узкие (их монтируют при выполнении простых работ) и широкие (необходимы в том случае, если требуется повышенная устойчивость – например, при работе с перфоратором).

Защита от защемления пальцев

Что особенно важно в рабочей спешке, при усталости

Удобная транспортировка. Сложенная лестница легко помещается в багажник автомобиля.

Телескопическая стремянка без проблем помещается в лифт

Чердачные лестницы своими руками

Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.

Лестница на чердак своими руками

Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм.
Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ.
Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины.
Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия.
Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем.
Прикручиваем механизм открывания люка и проверяем его работу.
Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку.
Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы.
Делаем ступеньки, шлифуем края фрезером.
На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней.
Крепим к тетиве ступени.
Производим монтаж механизма складывания лестницы.
Соединяем сегменты лестницы вместе.
Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами.
Крепим лестницу к люку.
Устанавливаем рычажно-пружинный механизм для облегчения открывания люка.
Наша лестница готова, можно проверить ее работу. Затем стоит ее разобрать на запчасти, нанести грунтовку и два слоя лака на все деревянные заготовки. Производим окончательный монтаж лестницы.

Хорошие хозяева уже давно поняли, что совершенно необязательно выходить во двор, чтобы взобраться на чердак. Особенно это актуально в зимнее время или когда идет сильный дождь. Лестница на мансарду

сделанная своими руками и расположенная внутри дома, имеет и другие преимущества — чердачное помещение значительно меньше охлаждается в холодную пору, что очень важно в целях экономии денег на теплоносители

Несравненным украшением классического или современного интерьера станет изысканная деревянная лестница. Конечно же, такая роскошь далеко не всем по карману, однако более простую модель можно сделать и своими руками, приложив немного усилий. В этом вам поможет наш мастер-класс.

Непревзойденной деталью вашего интерьера может стать фреска на стене, которую, к тому же, можно выполнить своими руками, имея некоторые знания и запас свободного времени. Справиться с такой задачей вам поможет наша статья.

Зачастую во время старая дверь без сожаления снимается и выбрасывается. И совершено напрасно – при творческом подходе вы легко сможете подарить ей новую жизнь. Как отреставрировать старую дверь, расскажет мастер-класс.

Для того, чтобы придать интерьеру ванной комнаты или кухни необычный вид, можно декорировать кафель с помощью техники декупаж. Расскажем, как делать такую необычную плитку своими руками.

Люки-лестниц на чердак по способу монтажа ↑

Люки на чердак с лестницей по способу устройства разделяют на:

чердачная лестница с вертикальным люком

горизонтальные. Эта одна из самых распространенных конструкций, которая представляет собой типичный потолочный люк с лестницей на чердак. Для его изготовления используют металл, дерево, пластик или другой материал. При выполнении установки своими руками обычно применяют дерево;

На заметку
При оборудовании лестницы на холодный чердак , как правило, рекомендуется выбирать утепленный люк в потолок .

угловые. Обычно, для их установки выбирают покатый скат в мансардном помещении.

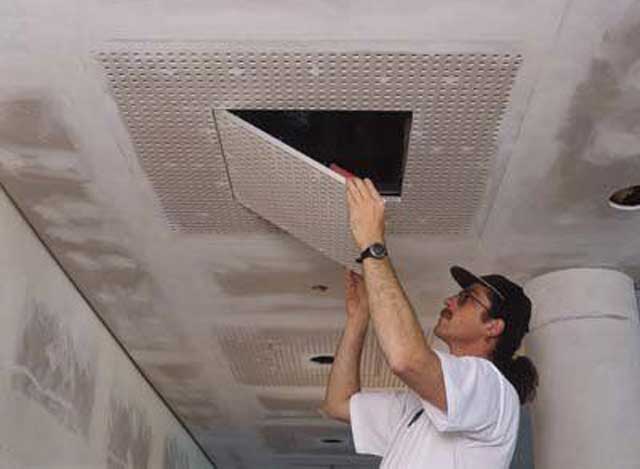

ревизионные. Это скрытые потолочные люки, которые обеспечивают доступ к всевозможным инженерным коммуникациям в частном доме, проходящим выше.

Как правило, горизонтальные, вертикальные и мансардные люки с лестницей – распашные, то есть однодверные.

Выбор материала для телескопических чердачных пролетов

Лестница на мансарду ножничного типа складывания

Технология открывания обуславливает выбор материалов: металл (сталь, алюминий, нержавейка), дерево или комбинации. Складной вариант создается из массива и металла. Первый вариант характеризуется соединением деталей по технологии «ласточкин хвост».

На краях ступенек имеются технологические выступы. Они размещаются в зазорах, проделанных в направляющих. Для придания прочности соединению, усадка конструкции фиксируется клеем. Пролёты создаются из цельных или клеёных брусьев хвойных пород массива, ясеня и бука (модель А100, Atrium). Прочные ступени вырезаются из дубовых пород.
Среди ведущих брендов можно выделить продукцию разной ценовой категории:

Dolie.
FAKRO.
Oman.
Roto.
Velta.
Holzplast.

Подбирая металлические типы изделий, можно остановить свой выбор на алюминиевых и стальных вариантах. Сооружения из стали представлены на международном рынке с порошковым покрытием, противостоящим образованию коррозии. Выгодное решение легко подобрать в линейке товаров FAKRO, Oman, Roto. Широко пользуются спросом комбинации стальных и деревянных установок. Они представлены в ассортименте Oman.

При выборе гармошки (пантографа, телескопичной, ножничной или пружинной модели), основным материалом для сооружения выступает анодированная сталь. Ступеньки обрабатываются с помощью порошковой краски. Их покрытие образовано противоскользящими насечками

Привлекают внимание новые выпуски продукции с пневмо-электрическим приводом и удаленным управлением (Факро, Рото)

Покупка слайдовых маршей с размещением секций одна в другой обеспечивает телескопическое выдвигание секций, созданных из металла или в комбинациях. Последний вид состоит из деревянных ступеней и металлических опор.

Переносные складные лестницы

Переносные складные конструкции лестниц находят широкое применение на производстве и в быту. Изготовливают их из профилированного алюминиевого сплава. Лестницы прочны и легко раскладываются, превращаясь в устойчивую стремянку для сбора фруктов на дачном участке, или помост для ремонтных работ.

Лестница двухсекционная шарнирная – конструкция универсальна и может применяться в качестве двусторонней стремянки и как приставное приспособление. Фрагменты лестницы алюминиевой складной соединены между собой шарнирными устройствами, автоматически фиксирующими положение устройства. Рабочая высота шарнирных устройств варьирует от 2,90 м до 7,43 м при длине лестничного полотна 1,90 – 6.75 м. Возвышение стремянки при длине секции 2,76 м будет достигать 2,70 м. Вес такой конструкции не превышает 16,15 кг.

Лестница трехсекционная. Это изделие имеет свойство раскладываться при помощи простых приемов. Количество ступеней у различных моделей может быть от 5 до 11 . Длина секции от 1,43 до 3,12 м создает возвышение до 3,63 м. Манипулирование выдвижной секцией позволяет выполнять различные операции на возвышении от основной поверхности 1,99 м до 5,36 м.

Раскладная шарнирная конструкция. Состоит из четырех секций (трансформер), может раскладываться в виде стремянки, помоста, приставного изделия. Ступени раскладных лестниц алюминиевых имеют рифление, обеспечивающее безопасное перемещение. Секционные отделы соединяются шарнирными устройствами с автоматической фиксацией в нужном положении. При небольшом весе, в пределах 12,5 – 19,4 кг, лестница устойчива и безопасна для применения.

Устройство можно сложить в виде помоста, высотой 0,7 – 1,74 м, при помощи которого будет удобно проводить штукатурные или монтажные рабочие операции. Конструкция легко раскладывается в стремянку, высотой 1,18 – 3,30 м и выдерживает нагрузку до 150 кг. В складном состоянии, это компактный легкий объект размерами 0,1 x 0,25 x 1,71 м. Изделия выпускаются бытовыми и профессиональными сериями.

Алюминиевые складные лестницы легкие, прочные, не занимают много места. Они не подвергаются разрушению от влажности и перепада температуры. К недостаткам этого вида оборудования можно отнести высокую электропроводность и теплопроводность материала. Какую выбрать лестницу для частного дома?

Артур Комиссаров. Эксперт. Автор. Специалист “3 в 1”. Помимо автора-эксперта, также, является директором предприятия “Завод лестниц на металлическом каркасе” г. Москва. Завод занимается производством лестничных конструкций.

Чтобы продлить срок эксплуатации конструкции, необходимо использовать защитные приспособления. Поскольку складная лестница-стремянка-трансформер в сложенном виде не занимает много места, для хранения и транспортировки можно использовать специальный чехол. Он помогает защитить конструкцию от случайного раскладывания и царапин в процессе перевозки. Чехол изготавливается из прочного полимерного материала и оснащается замком для удобства использования.

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации

Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.
Складная лестница на шарнирах

Виды конструкций

Выдвижные лестницы на чердак можно приобрести в уже готовом виде или сделать своими руками. Но в любом случае, прежде всего, следует выбрать подходящий вид или модель. Выдвижные чердачные лестницы могут быть:

Ножничная. Чердачная лестница этого типа выполнена исключительно из металла. Складывание конструкции происходит по принципу гармошка. Главный недостаток ножничной лестницы на чердак в том, что со временем она начинает скрипеть;
Телескопическая. Такая выдвижная лестница на чердак состоит из несколько секций, каждая из которых складывается в предыдущую. Конструкция выполнена из алюминия, что делает ее легкой. Телескопическая лестница на чердак занимает мало места и легко раскладывается. Но, не смотря на все удобства, на нашем рынке этот вид не пользуется популярностью;
Шарнирная или секционная. Лестница на чердак этого типа может состоять из двух, трех или четырех частей. Каждая секция соединена с предыдущей шарнирами, что позволяет складывать конструкцию;
Откидывающаяся лестница на чердак. Здесь ступени крепятся на тетиве при помощи карточных петель. При необходимости убрать конструкцию складывают к стенке. Такая лестница сложная, поэтому ее применяют только в том случае, если на чердак нужно попасть не так часто.

Также выдвижные лестницы можно подразделить по используемым материалам. Если речь идет о ножничных или телескопических конструкциях, то тут практически всегда применяется металл. Это может быть либо сталь, либо алюминий. Остальные варианты выдвижных лестниц на чердак могут быть выполнены и из дерева. Именно этот материал наиболее популярный, если конструкцию делают своими руками.

Варианты отделки

Обычно стальные и алюминиевые конструкции при соприкосновении в зимнее время очень холодные, если крепятся к металлическому люку. Алюминий необязательно окрашивать, но все же дважды обработанная поверхность будет намного теплее. Больше всего в утеплении нуждаются стальные поручни, если они предусмотрены.

Расстояние между ступенями определяется стандартом, учитывая среднюю длину человеческого шага, обычно оно составляет чуть более 19 см.

Стационарную деревянную конструкцию можно вскрыть морилкой и лаком, или же выкрасить в подходящий цвет акриловой эмалью по грунтовке.

Основные этапы создания люка

Подготовив все требуемые инструменты и материалы, а также распечатав проект будущего входа на чердак, можно переходить к непосредственным работам.

1. Создание рамы. Прежде всего, следует выпилить отверстие под люк, если оно не было предусмотрено во время строительства дома. Проем не должен быть слишком большим. Оптимально, если размер отверстия превышает величину рамки люка на 5-10 см. В дальнейшем зазор будет компенсирован утеплителем. Раму и дверцу можно также купить готовыми, той формы, какая требуется в каждом конкретном случае. При самостоятельной сборке необходимо использовать доски, толщиной 20-30 мм

Важно соблюдать ровность углов, чтобы не было перекосов стоит использовать строительный угольник

Совет! Прежде чем сделать распил, рекомендуется еще раз вымереть все размеры. Стандартные параметры люка – 60х120 см. При необходимости размеры можно увеличивать или уменьшать под собственные потребности.

Также скорректировать размеры понадобиться в том случае, если планируется выдвижная или складная конструкция лестницы, то есть параметр крышки должен быть таким, чтобы на ней легко размещался складной сегмент лестничной системы. Закончив с рамой, можно установить ее на место, тщательно закрепив в проеме.

2. Установка дверцы. Следующий шаг – это создание дверцы люка. Крышка делается из древесных досок или фанеры. Желательно, чтобы изделие было прочным, но не массивным, это позволит легко открывать ее и закрывать

Особенно важно позаботиться о надежности дверцы в случае, когда на ней закрепляется раздвижная или складная лестница. Если для крышки используются доски, то для более прочного их скрепления стоит установить поперечину с обратной стороны

Для монтажа дверцы к раме рекомендуется использовать дверные петли. Что касается варианта открытия двери, то решение зависит от предпочтения владельцев, а также от конструктивных особенностей чердачной лестницы. Кроме того, не стоит забывать про установку замкового механизма.

3. Утепление люка. Завершающим этапом создания лаза считается утепление конструкции

Особенно важно выполнить данные работы при наличии холодного чердака. Последовательность работ такая же, как в случае с утеплением перекрытия чердака

То есть сначала на дверцу укладывается пароизолирующий материал, а затем на него слой теплоизоляции. Далее утепленная система может быть обшита декоративной отделкой, например, вагонкой. Стоит в обязательном порядке заделать монтажной пеной все щели в раме, а также установить уплотнительный контур, после чего можно обшить и ее декоративной облицовкой.

Раскладная лестница на чердак – размеры

Чердачные лестницы, как правило, изготавливают не для ежедневного использования. Конечно, они не будут столь же комфортны, как стационарные, так как имеют большой градус угла наклона и небольшую ширину.

Сама лестница, как правило, имеет около 40 см в ширину. Ширина ступеней составляет от 33 до 36 см. Расстояние между ступенями достигает 27 см

Расстояние между верхней ступенькой и отверстием обычно составляет не менее 10 см свободного пространства, что имеет важное значение для надлежащего закрытия конструкции

В магазинах мы можем купить их во множестве вариантов. Тем не менее, их ширина, расстояние между ступенями, как правило, очень похожи. По этой причине этот тип конструкции неудобен для повседневного использования.

Советы и рекомендации

Обобщая все рекомендации специалистов и опытных пользователей, можно составить список универсальных советов по выбору и установке лестницы на чердак:

Учитывайте особенности планировки дома.
Принимайте во внимание частоту эксплуатации лестницы на чердак.
Проверьте сочетаемость изделия с интерьером комнаты перед покупкой.

Используйте продукцию только проверенных производителей, изучив предварительно отзывы о фирмах.
Позаботьтесь о собственной безопасности при выборе конструкции.

С учетом всех перечисленных советов, требований и характеристик, вы сможете подобрать идеальную модель лестницы на чердак, которая будет функциональной деталью интерьера и интересно дополнит обстановку помещения.

Процесс установки чердачной лестницы смотрите в следующем видео.

Требования к чердачным лестницам

Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома

Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется

Выбор размера

Еще один важный признак чердачных лестниц, на который следует обратить внимание – размер изделия

Высота потолка в комнате

Если конструкция слишком большая, нарушается ее жесткость, становится небезопасно ходить по такому сооружению. Минимальное количество ступеней обычно составляет 13 штук, а максимальное доходит до 16 штук.

Угол наклона лестницы

Он не должен выходить за пределы диапазона от 65 до 75 градусов. При большем значении существенно понижается степень безопасности устройства, при меньшем сама конструкция выглядит непрезентабельно.

Рост и ширина шага домочадцев

Это показатель влияет на высоту и ширину ступеней. Расстояние между ступенями определяется стандартом, учитывая среднюю длину человеческого шага, обычно оно составляет чуть более 19 см.

Только с учетом всех вышеперечисленных параметров вы сможете позаботиться о красивом виде лестницы на чердак и своей безопасности в процессе ее эксплуатации.

Чердачная лестница из двух частей

Данная лестница делается из двух составляющих, она не совсем прячется наверху, ее видно. В некоторых интерьерах такой вариант может смотреться идеально.

На создание такой лестницы уйдет времени немного, понадобится иметь следующие материалы:

Ножовка для дерева;
Рулетка;
Любая лестница из дерева;
4 карточных петли, шириной косоура;
Бруски – с толщиной 2-3 см 4штуки, 2 бруска по ширине люка, и 2 бруска длиннее люка на 20 см;
Саморезы, анкеры, петли и крючок.

Косоуром является основная балка, именно на нее будут крепиться ступеньки. Сначала применяются короткие бруски. Один прикрепляется петлями к верху лестницы. А второй брусок прикрепляется к низу при помощи жесткого крепления. Для надежности 2 рейки прикручиваются с внутренней стороны, но они не должны мешать раскладыванию. С низу отмеряется 2/3 и делается распил в данном месте. После чего они крепятся между собой карточными петлями. Крепление производится так, чтобы она без труда складыалась

Первый брусок прикручивается к люку, после чего крепится крючок к стене, а к нижнему бруску петля, все это делается для крепкого крепления конструкции в закрытом состоянии. Данный вид лестницы считается самым легким.

Выбор места для установки чердачных ступеней

Если требуется покупка бюджетной лестницы с не утепленной крышей, можно обратить внимание на толщину люка 16 мм. Его короб обычно не имеет уплотнения

Такой вариант считается удачным к приобретению при оборудовании не отапливаемых дачных сооружений и хозпостроек.

При подборе коллекции, рекомендуется ознакомиться с моделью Veita «Эконом» (высота потолков 280 см, проекция до 1320 мм). Дополнительная комплектация представлена секциями для увеличения длины установки.

Складная лестница на чердак — это удобно!

Ассортимент фирмы Dolle представлен популярной линейкой изделий из дерева Basic. В состав включены 3 секции, рассчитанные на высоту 2850 мм. Проём имеет габариты 60,7*120 см. Увеличение безопасности можно обеспечить заказом вспомогательных поручней.
