Простая желонка своими руками: чертежи и фотографии

Чистка скважины с помощью самодельной желонки

Для того чтобы в скважине всегда была чистая и пригодная к применению вода необходимо обязательно проводить работы по ее очистке. Некоторые владельцы дачных участков частных домов не всегда поддерживают скважину в рабочем состоянии и решают вопрос ее очистки при ее довольно запущенном состоянии. Всегда надо помнить главное правило при эксплуатации скважин: чем меньше ею пользуются, тем быстрее она заиливается. Современные способы чистки скважин при помощи спецмашин, помп и инжекторных пистолетов достаточно дорогое удовольствие. В связи с этим многие владельцы выполняют 0чистку скважин собственными силами. Один из способов чистки своими руками – это очистка при помощи желонки.

Для более детального рассмотрения нажмите на картинку.

Такой способ очень надежный, но достаточно трудоемкий. Он позволяет очистить скважину, которое долгое время не работала. Вынув крупный песок, ил, мелкие камни есть возможность довести ее до первоначального состояния. Желонку можно изготовить самостоятельно и размерами в соответствии с диаметром вашей скважины. Главное правило при этом, чтобы внешний диаметр желонки был на 2 см. меньше внутренних размеров самой узкой части скважины. Для изготовления желонки стандартных размеров необходимо иметь трубу размерами 50 мм. на 60 см., шар из металла диаметром 40мм и толстую шайбу. Верхняя плоскость шайбы изготавливается воронкообразной формы, а отверстие по размеру шара. Нижняя часть шайбы бывает плоской или в форме обратной воронки. Шайбу приваривают к нижней части трубы, а к верхней прикрепляют решетку из толстой проволоки, чтобы шар не мог из нее вылететь. Далее устраивается ручка, к которой будет крепиться тонкий металлический трос или капроновый шнур. Для наиболее эффективной работы

желонки снизу в трубу вставляется дно с 2-4 металлическими прочными клыками для рыхления песка и ила. Для очистки скважины желонку на капроновом шнуре или металлическом тросе опускают на дно скважины, затем приподнимают на 30-50 см. и резко опускают на дно. При таком опускании шар остается на месте, а его нижнее отверстие открывается. В него поступает вода с илом и песком.

Примерно наполовину желонка наполняется после в 3-4 движений. Потом плавно, без резких движений, желонку поднимают на поверхность, и из нее выливается вода с песком и илом. За один подъем, она может поднять около 250-500 гр. песка и ила, не учитывая объем воды. Это составляет около 3 см. илистого слоя скважины диаметром трубы 108 мм. В целях облегчения процесса для подъема желонки иногда применяется ворот на треногах.

Для полной очистки скважины в будущем определяется слой ила и рассчитывается необходимая частота очистки для поддержания скважины в рабочем состоянии.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

Очистка и ремонт скважин является важной проблемой для владельцев приусадебных участков. Перед началом операции необходимо определить и устранить причины загрязнений и затем выбрать оптимальный вариант очистки

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ

Для этого следует ознакомиться с ее конструкцией, подсчитать какая будет стоимость очистки скважин, сроки проведения работ.

Как сделать желонку самому дома + видео

Соорудить желонку для чистки скважины возможно самостоятельно, находясь у себя дома. В ее конструкции нет ничего сложного, для этого понадобится владеть некоторыми навыками:

  • уметь производить сварочные швы высокой прочности;
  • владеть навыками обращения с болгаркой;
  • быть внимательным при разбирании процесса как сделать желонку, и строго соблюдать последовательность выполняемых работ.

Важно соблюдать технику безопасности во время самостоятельного изготовления данной конструкции

Что потребуется

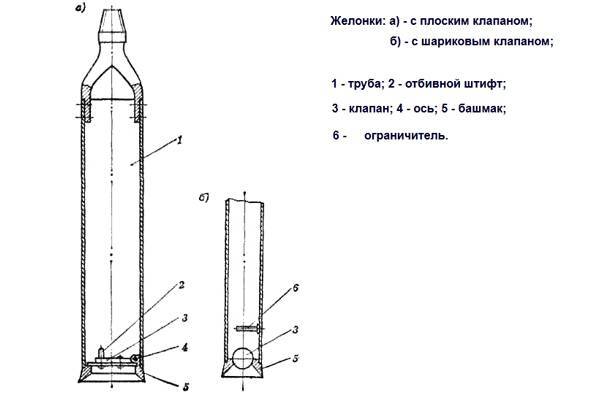

Есть возможность сконструировать своими руками снаряд с плоским либо шаровым клапаном. Для производства желонки своими руками понадобится соответствующий инструмент и специальные материалы:

  • сварка;
  • ножовка либо шлифовальная машинка;
  • труба из металла нужной длины и диаметра;
  • металлический трос в длину, равную предполагаемой глубине скважины;
  • толстая шайба из прочного металла с внутренним диаметром чуть меньше величины шара и внешним диаметром равным внутреннему диаметру трубы;
  • обрезки листового железа и решетки;
  • металлический шар, диаметром в два раза меньше ширины трубы.

Вся работа занимает несколько часов. Снаряд должен быть максимально тяжелым, это позволит поднять эффективность работы всей установки.

Изготавливается желонка для скважины своими руками следующим образом:

Изготавливаем снаряд

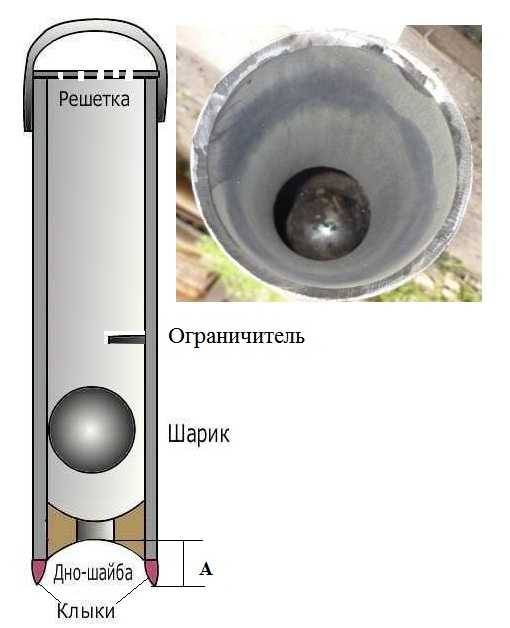

К низу отрезка трубы следует приварить металлическую шайбу из прочного металла, ее внутренний диаметр должен составлять половину ширины трубы. Подбирается шар, который плотно закрывает шайбу, после чего он опускается в трубу. На верх трубы необходимо приварить решетку в качестве ограничителя для выпадания шара, она сможет пропускать через себя добываемый грунт. С нижней части трубы приваривается несколько заостренных клыков, которые будут разбивать грунт. Все прикрепленные элементы не должны выходить за пределы внешнего диаметра трубы. В верхней части трубы приваривается проушина для крепления металлического троса, способная выдержать всю конструкцию при множественных ее ударах об землю

Важно предусмотреть верху конструкции зацепы для поднятия снаряда вследствие его обрыва

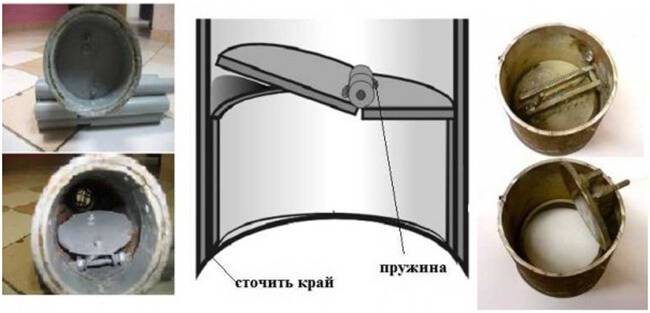

При производстве пластинчатого поршня желонки для бурения скважин — вместо шайбы и шара устанавливается открывающаяся внутрь пластина в виде дверцы. Она открывается во время удара при попадании грунта в снаряд, и закрывается во время подъема снаряда, оберегая грунт от выпадения обратно.

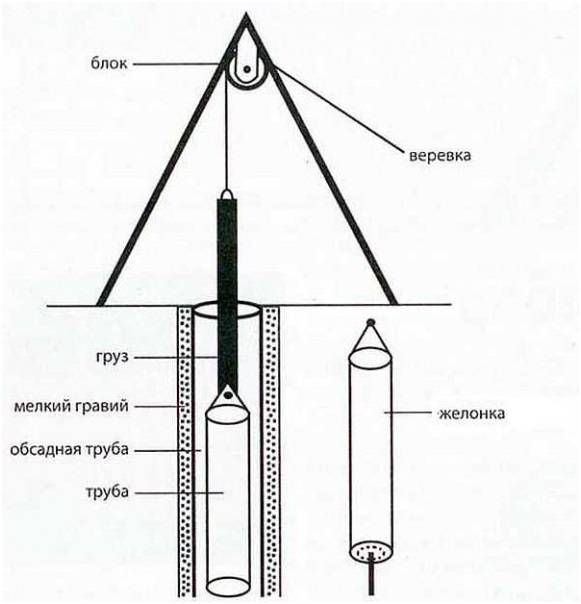

Конструируем треногу

  • Берем три швеллера длиною, превышающую длину снаряда в 4-5 раз и свариваем их между собой в виде треноги.
  • В точке их соединения крепим специальный блок для протяжки каната.
  • Устанавливаем треногу над местом забивания шахты, в ее центр ставим снаряд зубьями вниз и протягиваем трос через блок вверху конструкции.

На этом все, конструкция готова к применению.

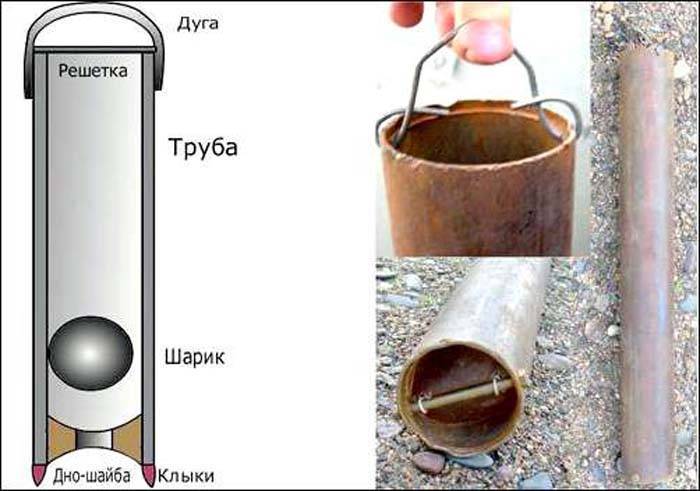

Устройство желонки для чистки скважины ↑

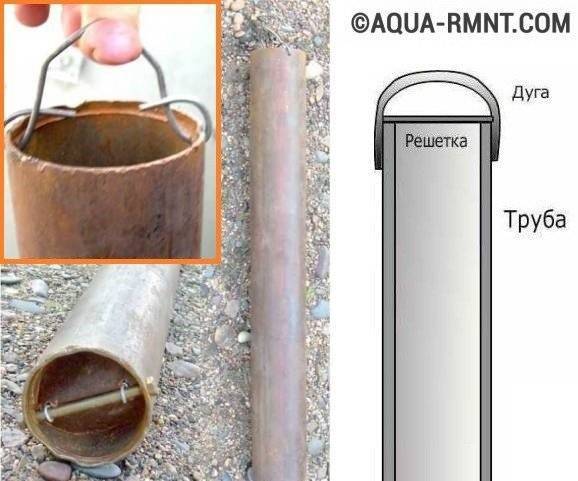

Основа конструкции – отрезок трубы, который нужно правильно подобрать по размеру. Первый важный момент – диаметр детали. Чем меньший зазор будет между желонкой и стенками трубы, тем лучше она будет очищать скважину. Однако слишком малый зазор будет мешать свободному ходу приспособления, что может привести к заклиниванию. Именно поэтому оптимальный диаметр желонки – на 2 см меньше диаметра скважинной трубы.

Диаметр желонки должен быть на 2 см меньше диаметра скважины

Второй важный момент – длина. Слишком короткий инструмент не сможет полноценно выполнять свои функции, поскольку будет двигаться со значительными перекосами. А излишняя длина существенно утяжелит систему, что может привести к заклиниванию приспособления в водозаборной трубе. В зависимости от наружного диаметра инструмента его длина варьируется от 0,6 и до 1,5 м. Еще несколько важных моментов:

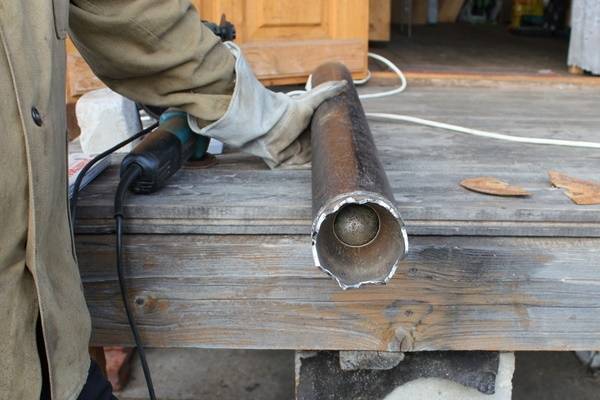

  • Чтобы проще было пробить заиленную трубу и срезать наросты с ее стенок, рабочий край инструмента нужно заточить. Лучше всего выполнить одностороннюю заточку с внутренней стороны.
  • С тыльной стороны желонки для чистки скважины необходимо закрепить мелкую решетку или крупную сетку. Так грязь и шаровой клапан не смогут при подъеме выйти с обратной стороны приспособления и спровоцировать его заклинивание.
  • Рабочий край желонки нужно закалить, иначе встречающиеся в заиленной трубе твердые включения быстро затупят режущую поверхность.

Нижнюю часть инструмента нужно заточить, так будет легче проводить процедуру чистки скважины

Желонка без сварки своими руками

Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.

Как изготовить желонку

Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.

Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.

Нюансы окончательной сборки желонки

После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.

Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины

Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура

Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема.  Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.

Блок для спуска устройства в скважину

Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.

Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства

Модернизированная желонка с насосом

Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.

Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.

Как правильно чистить скважину желонкой

Процесс использования для работы этого инструмента достаточно трудоемкий, но безопасный и экологически чистый, в отличие от химического, биологического методов очищения с помощью реагентов.Скважина не осыпается.

Технология произведения работы следующая.

  • Желонку на тросе отпускают в свободный полет по водозаборной трубе скважины.
  • При падении зубцы и острые торцы трубки впиваются в слой грязи, баламутят его, он устремляется внутрь прибора.
  • Шар, прикрепленный на петле, под напором воды взлетает, затем опускается, преграждая выход мусору.
  • Повторное погружение забирает еще часть грязного слоя, после чего желонку вытягивают вверх. Клапан прочно сдерживает внутри органические и неорганические отложения.
  • Лучше привязать трос к лебедке, самодельный агрегат весит много.

Нельзя запускать ее и вытаскивать из водозаборной трубы рывками.

Правила использования желонки

Смастерить желонку – это половина дела

Не менее важно научиться ее грамотно применять, чтобы бурение было одновременно и результативным, и легким

Инструкция бурения скважины желонкой:

  1. В подготовленную дугу проденьте трос.
  2. С помощью троса подвесьте желонку на опорную конструкцию, например, на треногу.
  3. С силой вбивайте желонку в грунт, пока полость трубы не заполнится.
  4. Вытяните приспособление и очистите от грунта.
  5. Повторяйте циклы забивания/поднятия, пока не получите скважину необходимой глубины.

Совет. Если в ходе забивания желонка не может глубокого зайти в грунт, утяжелите ее: приварите к стенкам кусок металлической арматуры.

Если вы работаете на песчаных почвах, перед углублением желонки грунт рекомендуется поливать водой – это уменьшит риск его осыпания в скважину. А в случае работы на твердых почвах желательно оборудовать нижний край трубы специальными заострениями или металлическими клыками – благодаря им желонка будет лучше врезаться в почву. Также можно использовать долото для предварительного измельчения каменистого грунта.

Итак, безусловно, желонка – удобный и доступный инструмент для бурения скважины на воду собственными силами. Но вот эффективным он может быть только при условии правильного изготовления и грамотного применения в деле, поэтому учитывайте все важнейшие тонкости сборки и эксплуатации желонки, чтобы ваши усилия не были напрасными.

Особенности использования на грунтах разных типов

При бурении желонкой песчаных почв необходимо применение обсадных труб — без них скважина будет заваливаться. При бурении в таких грунтах нужно следить, чтобы снаряд не заглублялся в песок без обсадной трубы более чем на половину длины. Это может привести к обвалу, желонку засыплет, вытащить ее вы не сможете.

Чтобы проходить песок было легче, в скважину наливают воду, она предупреждает обвалы и облегчает работу. Если при работе песок трамбуется, а не захватывается, используют долото.

С песками-плывунами работают только постоянно заглубляя обсадные трубы. Причем только в том случае, если водоносный слой находится ниже слоя плывуна, иначе скважина может оказаться нерабочей.

Для прохода плывуна желонку используют длинной не менее 2 метров. В ней должен стоять плоский, хорошо пригнанный клапан с кожаной уплотняющей прокладкой. Работать нужно как минимум, вдвоем: при вытаскивании желонки из плывуна обсадную трубу нужно проворачивать, опуская вниз. Чем быстрее в этот момент будет опускаться обсадная труба, тем быстрее будет пройден этот слой. Сначала обсада опускаются легко, потом все сложнее. Иногда наступает момент, когда они совсем перестают двигаться. При этом почти вся труба заполнена песком. В таком случае трубы опускают под давлением. Для этого на трубу устанавливают площадку, на которую укладывают груз (мешки с песком). И все это вместе проворачивается. Обычно такой способ довольно эффективный.

https://youtube.com/watch?v=0N_KOvdK2xU

При прохождении галечных и гравийных пластов совместно с желонкой используется долото. Сначала в ствол опускают долото, измельчая породу, затем желонкой ее достают. Желонка на таких грунтах поднимается всего на 5-10 см, удары мелкие и частые.

Для более быстрого прохода на обсадной трубе делается площадка, на не встает работник. Он располагается над скважиной, понемногу приподнимая и опуская желонку. По мере того как грунт набирается, обсадная труба под весом работника, опускается.

В вязких глинистых грунтах работать можно без обсадных труб. Если глина слишком плотная, сначала тоже используют долото, разрыхляя грунт примерно на 50-70 см. Потом желонкой его вынимают. Используется тоже плоский клапан с уплотнением из резины или кожи.

Если глина сухая и плотная, каждый раз вытащив желонку, в скважину наливают несколько ведер воды. После того как появится вода из водоносного соя, доливать ее сверху не нужно.

Если породы очень мягкие, иногда клапан снимают. И бурят только самой трубой, поднимая ее на 2-3 метра над дном и сбрасывая.

Изготовления корпуса

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом. Полезная информация

Вес устройства важен при бурении нового источника. Поэтому для эффективной работы используют трубу длиной 2–4 м. При изготовлении желонки для очистки скважины достаточно от 0,7 до 1,2 м

Полезная информация. Вес устройства важен при бурении нового источника. Поэтому для эффективной работы используют трубу длиной 2–4 м. При изготовлении желонки для очистки скважины достаточно от 0,7 до 1,2 м.

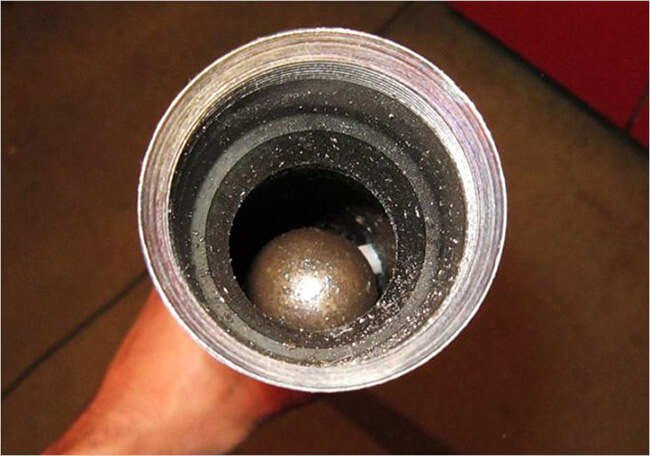

Этапы сборки с шаровым клапаном

Следуют такому порядку:

  1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
  2. Через верх заводят внутрь металлический шар.
  3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
  4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.
  5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

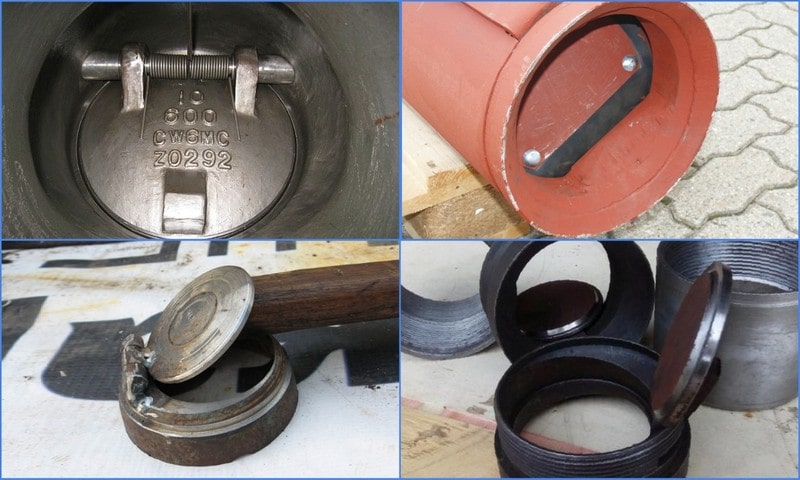

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

  • К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
  • Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

3 Какие способы применения у желонки?

Итак, сделать желонку своими руками – это только половина процесса. Теперь нужно разобраться с самим процессом чистки скважины (колодца). Для начала с помощью прочного и длинного троса (шнура) опускаем желонку в скважину, добираясь при этом до самого дна.

После чего приподнимаем агрегат на 1,5 метра вверх от дна поверхности и резко опускаем (этот процесс чем-то напоминает бурение). Во время этого шар, приподнимаясь вверх под высоким давлением гидроудара, открывает отверстие (находится на дне желонки).

Использование желонки для очистки скважины

Через это отверстие попадет вода с частицами ила и песка. Далее шар опускается и следом закрывает отверстие. Чтобы полностью заполнить ваш агрегат, необходимо сделать это 3-4 раза. Только после этого инструмент можно поднимать наверх.

Также стоит отметить, что желонку можно использовать в процессе бурения. Особенно это касается устройства скважин (колодцев) на обломочных, рыхлых и сыпучих породах.

При таком способе применения необходимо учитывать длину агрегата (она должна составлять от 3 до 4 метров). Это позволит за один прием захватывать и поднимать на поверхность больше породы и песка.

Важно помнить, что клапан нужно выполнять из стальной пластины. Для уплотнения можно брать не только резину, но и кожу

Вместо троса можно использовать специальные буровые штанги, которые изготавливаются из газовых труб, диаметром 48, 42 или 33 мм.

Также известны случаи, когда скважины бурились желонкой посредством ударов. Это осуществлялось при помощи деревянных штанг, которые оснащались металлическими наконечниками. Для их изготовления применяли ясень, тонкослойную ель, лиственницу или дуб.

Изготовить желонку для чистки собственной скважины можно и своими усилиями. Несмотря на наличие множества заводских моделей на отечественных рынках «самодельный» агрегат ничем не уступает им по функциональным возможностям.

Воздушные тормозные системы

Тормозные системы – еще одно, наряду с изготовлением ПЭТ-тары, применение сжатого воздуха, без которого повседневную жизнь было бы трудно представить.

Сжатый воздух обеспечивает, в частности, надежную остановку поездов и грузовых автомобилей. Выходного давления в 1 МПа достаточно для безотказного срабатывания тормоза. Сжатый воздух в подобных тормозных системах нагнетается в резервуар, после чего подается в пневматические контуры отдельных тормозов.

Необходимое давление в 1 МПа обеспечивается одноили двухступенчатыми компрессорами. Частота вращения – от средней до высокой (до 1 500 об/мин).

Цилиндры могут быть со смазкой или без нее («сухими»). Подобное применение предъявляет максимальные требования к надежности компрессора. При отказе компрессора во время движения необходима немедленная остановка поезда или грузовика по соображениям безопасности. Опыт показывает, что из компонентов компрессора наиболее высока вероятность отказа у клапана. Поэтому клапан должен иметь чрезвычайно прочную и надежную конструкцию.

Особенности устройства подвода воды

Желонку делают из отреза трубопроката, который имеет длину до двух метров. Внизу устройства имеется клапан, который по желанию снабжают специальными острыми деталями, напоминающими зубья. Выполняя буровые работы, при помощи заостренного конца разрыхляют почву, содержащую песок, иловые отложения, т.д.

Вверху трубы сваркой делают проушины, через которые продевают трос из металлического материала. Дыру трубы сверху закрывают прочной сеткой из проволоки, она исключает выбрасывание наружу твердых частиц в виде щебенки, гравия, деталей клапана устройства, если они оторвутся. Желонки применяют для того, чтобы очищать скважину от загрязняющих веществ. При длительном простое насосного оборудования, к примеру, в холодное время года, внутри скважины скапливается много песка с илом.

Если слой ила слишком велик, то производительность подачи воды снижается. В зоне риска оказывается насосное устройство, которое может засосать в иловые отложения. В такой ситуации сложно вытащить оборудование, не нанеся урон скважине. После извлечения насоса скважину очищают посредством желонки. Оборудование работает по закону гравитации. Тяжелую трубу резко скидывают с высоты внутрь скважины. Острые зубья углубляются в грязь на дне, разрыхляя ее. При этом срабатывает клапан, при его раскрытии песок с илом заполняет желонку. Затем клапан принимает первоначальное положение, полную желонку вытаскивают из скважины.

Внимание! Устройство бросают в скважину, затем поднимают, повышая эффективность действия. Капан помогает удерживать захваченный мусор внутри

Очищенную наверху желонку бросают в шахту, пока дно не очиститься от загрязнений. В результате очистки данным способом можно подготовить скважину, чтобы добывать воду. Устройством также очищается обсадная труба перед монтажом фильтра либо насосного устройства. При помощи желонки проводят буровые работы, если на участке рыхлый несвязный тип грунта. Во время работы требуются физические силы, уменьшить их расход можно, установив блок, лебедку, имеющую электропривод, для поднятия тяжелой желонки наружу.

https://youtube.com/watch?v=p-hVdwfiapU
