Чертеж кухни: обзор вариантов всех размеров. Инструкция, как создать чертеж своими руками

Рисуем чертеж

Посмотрите различные готовые проекты кухонь, нарисованные и от руки, и с помощью специальных программ.

Попробуйте начертить эскиз самостоятельно, от руки.Чтобы облегчить задачу,предлагаем вам скачать лист- проектирования.

Сложно нарисовать эскиз? На помощь придет специальная программа, которая легко нарисует нужные размеры помещения и мебели. Обзору программ проектирования посвящена целая статья, здесь мы поговорим о них кратко.

Скачайте и установите программу на компьютер, и приступайте к работе над проектом.

Проект созданный в программе Pro100

Рассмотрим, какие же программы нам помогут в создании дизайн-проекта он-лайн

  1. Pro100 – программа, освоить которую под силу и непрофессионалу. Функционал программы позволяет создать по-настоящему живую картинку помещения со всеми деталями интерьера, чтобы вы могли легко представить себе будущую кухню. Широкий ассортимент мебели, аксессуаров, материалов и цветов – вот что такое Pro100. Минус — она платная.
  2. IKEA Home Planner еще проще в использовании. Она бесплатна, устанавливается на любой компьютер. Она легко расставит мебель в нужных местах и покажет, как лучше расположить тот или иной элемент кухонного гарнитура. Минус — работает только со стандартными «икеевскими» кухонными модулями.
  3. Color Style Studio – программа дизайнеров интерьера . Доступна и для любителей. В ней вы найдете массу интересных аксессуаров, вариантов мебели и материалов. 50 000 цветов и оттенков позволят вам подобрать для себя шикарный вариант.

Ремонт в квартире – хлопотное и порой нервное занятие, но находиться в помещении, спроектированном и сделанном своими силами намного приятнее. Труд над эскизами определенно стоит этого.

Продуманная, надежная и функциональная кухня –является мечтой каждой хозяйки.

Не бойтесь экспериментировать в доме, позже это сыграет в вашу пользу и принесет массу приятных эмоций.

Рабочий треугольник

В интернете можно отыскать множество дизайнерских идей, пользуясь которыми, удается поместить в малогабаритном помещении варочную поверхность, мойку, бытовую технику и все конструкции так, чтоб обеспечить наибольшее удобство и функциональность при использовании. В таком деле рекомендуется придерживаться некоторых важных правил, которые позволят не загромоздить комнату мебелью, сделать ее визуально просторнее.

При обустройстве кухни изначально следует принимать во внимание эстетические предпочтения хозяев. Нужно ответственно подойти к обустройству рабочей зоны, ведь здесь тратится много времени на приготовление кулинарных блюд

Навесные шкафчики выполняются с учетом человеческого роста, модули мебельного гарнитура размещаются по комнате гармонично и удобно.

У рабочего треугольника выделяют следующие функциональные зоны:

главная — рабочие поверхности. Это газовая либо электроплита, столешница и т

д.;
немаловажно и кухонное пространство для долгого хранения различных продуктов в холодильнике либо морозилке;
в чистовой зоне фрукты, овощи, крупная и мелкая посуда очищаются от грязи, обычно в нее помещается раковина, посудомоечная машинка.

Рассматривая стандарты на чертежах, можно сделать вывод: расстояние между рабочими областями не может быть больше двух длин вытянутой руки. Только в этом случае перемещение от холодильной камеры к мойке, столешнице, обратно к холодильнику и т. д. будет наиболее комфортным.

Во время приготовления пищи неоднократно приходится подходить к кухонным шкафам за специями, продуктами или инвентарем. Поэтому при самостоятельной установке мебели высоту, ширину и расположение секций следует тщательно рассчитывать, чтобы каждый элемент всегда находился под рукой и не нарушал единой эстетики, функциональности помещения.

Самостоятельный расчет деталей для кухни

Ну-с, приступим. Эскиз кухонной мебели у нас уже есть (см. “Самостоятельное создание проекта кухни: Часть II “) . Осталось дело за малым – рассчитать деталировку каждого элемента
.

Чтобы было проще, я прямо здесь произведу необходимые расчеты, а вы уже, опираясь на особенности проекта конкретно вашей кухни и пользуясь виртуальной шпаргалкой, созданной мной, без проблем сможете посчитать размер и количество деталей, необходимых для дальнейшей сборки шкафчиков.

Важно!
Нижние кухонные шкафчики устанавливаются на пластиковые регулируемые ножки высотой 100 мм, которые впоследствии перекрываются декоративной планкой (цоколем).

Первое, что нужно сделать – это пронумеровать каждый шкафчик
, чтобы не запутаться в огромном количестве деталей при сборке. Если в кухне предполагаются одинаковые по размеру элементы, присвойте им одинаковые номера, так вам не придется дважды рассчитывать.

Параметры для чертежа

Чертеж кухни включает в себя не только схематическое изображение самого помещения, но и отображение линий коммуникаций, расположения гарнитура, его деталей и схемы сборки (при самостоятельном изготовлении мебели). На бумаге обязательно должны быть отображены следующие технически важные параметры:

Размеры и площадь помещения.
Расположение оконных проёмов и их размеры в масштабе.
Направление линий коммуникаций (электрические линии, водоснабжение, канализация, газ для плиты)
Данным критериям уделяют особо важное внимание, ведь вся планировка будущей кухни полностью зависит от расположения коммуникаций.
Модель будущего мебельного комплекта и его формы, особенности производства и сборки. Например, чертеж угловой кухни может быть отображен в нескольких различных вариациях, которые имеют значение на практике.

Следующий фактор не обязателен для самостоятельного чертежа, но лучше уделить ему особое внимание

Все особенности внутренней отделки кухонного помещения важно отобразить на заранее составленной схеме, чтобы вести ремонтные работы строго по указанным пунктам

Преимущества самодельного чертежа

К очевидным плюсам самодельного чертежа кухни относят следующие аспекты:

Возможность учета всех факторов (размеры помещения, расположение оконных проемов, материал для изготовления гарнитура). Качественно составленные чертежи позволяют провести оптимальную планировку даже в самых миниатюрных и нестандартных помещениях, например, кухня размером 2 метра. В практической работе мастеру помогает знание расположения линий коммуникаций и предполагаемые изменения в этих линиях.

Возможность самостоятельно моделировать будущий интерьер кухонной и столовой зоны, планы перепланировки, совмещения и зонирования помещений.

На практике при подготовке плана в домашних условиях исключаются расходы на услуги специалиста. Освободившиеся средства можно потратить на материалы для внутренней отделки или декоративное оформление помещения.

В процессе создания чертежа кухни с размерами мастер сам контролирует качество проекта, схематического изображения деталей и особенностей на рисунке.

Самостоятельный эскизный проект в пошаговых инструкциях ↑

Если в результате эскизирования вы хотите получить не только разработку общей концепции интерьера, но и подробный план кухни с мебелью и размерами, приготовьтесь к тому, что вам понадобится далеко не один рисунок. Помимо предварительного эскиза (он, кстати, также выполняется в нескольких вариантах), нужно создать развертки стен, план полового покрытия, размещения розеток и светильников.

Замер помещения ↑

Перед тем как нарисовать проект будущей кухни, необходимо тщательно замерить пространство. К этому этапу в комнате должен быть закончен ремонт под чистовую отделку: выровнены стены, сделана стяжка пола, убран строительный мусор. Это послужит залогом того, что вы получите свободный доступ ко всем углам помещения и к его коммуникациям и, соответственно, сделаете максимально точные измерения.

Вооружившись рулеткой, карандашом, ластиком и листом миллиметровой бумаги (можно заменить тетрадным листом формата A4), выясните все необходимые размеры и расстояния:

  • ширину, длину и высоту комнаты;
  • габариты оконных проемов, дверей или арок;
  • размеры имеющихся выступов и углублений.

Будьте внимательны – образмерить нужно все ключевые объекты: вентиляционный короб, бойлер, газовый котел, счетчики, подоконники, трубы инженерных коммуникаций, отопительный радиатор и т. д. Кроме их габаритов, вам нужны также расстояния от них до условных базовых линий, за которые обычно принимается пол и один из углов помещения.

Образец для замера кухни

Большие расстояния, такие как длины стен, рекомендуется измерять в трех точках:

1)внизу, практически у самого пола;

2)посредине – на уровне столешницы (800–850 мм);

3)вверху, на высоте человеческого роста.

Так вы убедитесь в том, что кривизна стен была исправлена, либо сможете своевременно выявить недостатки и учесть их, приняв наименьший размер в качестве правильного. Все полученные измерения зафиксируйте в таблице или на схематическом рисунке. Для точности в качестве единицы измерения примите миллиметры, а не сантиметры, и следите, чтобы все размеры были записаны только в них.

Как расположить мебель

Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать маленький угловой гарнитур, но нужно точно подобрать размеры шкафов.

Угловые кухни маленького размера позволяют максимально сэкономить пространство.

Мнение эксперта

Соловьев Павел Викторович

Дизайнер с многолетним опытом и стажем.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов проектов кухни.

В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство.

При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям напольных и навесных шкафов, а также к светильникам для шкафов.

Как правильно сделать все замеры

Размеры кухонных шкафов должны соответствовать параметрам помещения.

Чтобы исключить погрешности, применяют измерение периметра комнаты по 3 уровням:

  • напольному покрытию;
  • столешнице (90 см);
  • среднему росту человека (180 см).

Аналогичным образом по нескольким контрольным точкам проверяют высоту потолков. Расстояния до электрических розеток, выходов магистральных трубопроводов измеряют от угловой линии. Неровности стен компенсируют технологическим промежутком (30-40 мм) до задней стенки корпусной мебели.

При проектировании мебели своими руками в чертежах и схемах надо предусмотреть свободный доступ для обслуживания сантехники, газовых запорных устройств и приборов контроля.

Рекомендуемая схема расположения коммуникаций и электропроводки при установке кухонного гарнитура.

Стандартные размеры типовых элементов (в мм):

  • высота цоколя (нижних и верхних шкафов) – 150 (850 и 900);
  • ширина (глубина) напольных и навесных модулей – от 200 до 900 (550 и 300);
  • толщина столешницы – от 30 до 50.

Торцевые части при необходимости дополняют декоративными вставками, открытыми полками.

Для качественного изготовления мебели фото и чертежи созданных конструкций следует изучить заранее. Дополнительно проверяют соответствие инженерных коммуникаций параметрам встраиваемой техники.

Какие размеры необходимо знать

Для разработки чертежа кухонного гарнитура потребуется произвести замеры в помещении кухни.

Таблица 4. Замеры помещения.

ИллюстрацияОписание
Шаг 1Измерить высоту помещения
Шаг 2Измерить длину комнаты в трех позициях: на уровне нижних шкафов, на уровне фартука и на уровне верхней точки навесного шкафа.
Шаг 3Измерить расстояние от угла до начала и конца вентиляционного отверстия.
Шаг 4Измерить расстояние от угла до газовой трубы. И расстояние от трубы до стены. Также необходимо знать ее диаметр.
Шаг 5Измерить расстояние от угла до края подоконника или оконного проема. Оно должно быть не меньше 60 см.

Размеры, которые необходимо учитывать при разработке чертежа кухни

После определения габаритов помещения можно приступать к подбору оптимальных размеров шкафов, учитывая допустимые средние значения, основанные на эргономических требованиях и особенностях антропометрии среднестатистического человека.

Рекомендации выбора высоты напольного шкафа в зависимости от роста человека

Так, высота напольного шкафа составляет 850 мм и глубину 500 мм. По ширине тумбы бывают от 300 до 800 мм. Глубина столешницы выбирается в зависимости от глубины бытовой техники. Обычно она составляет 600 мм.

При выборе ширины навесных шкафов ориентируются на ширину нижних тумб – значение должно быть одинаковым. Верхняя точка навесного шкафа не должна располагаться выше, чем на 2100 мм. Глубина навесного ящика составляет от 300 до 350 мм. Расстояние между нижними и верхними модулями составляет 550 – 600 мм и соответствует высоте кухонного фартука.

Детализация напольного шкафаПринцип сборки элементов кухонного гарнитура

Так, для напольной тумбы потребуется указать параметры боковин, задней стенки, дна и крышки, фасада.

Уделяем внимание деталям

Спецификация, в которой будут указаны все элементы гарнитура: навесные и напольные шкафы, выдвижные ящики и полки, а также все параметры их деталей позволит правильно составить чертеж. Подробная информация необходима для раскроя деталей при обращении в специализированный мебельный цех. Список должен давать специалисту информацию о форме и размере детали, а также о торцах, на которые необходимо нанести кромочную ленту ПВХ.

Пример оформления списка деталей для раскроя – цветом отмечены торцы, на которые необходимо приклеить кромку ПВХ

На кухне мебель подвергается серьезным эксплуатационным нагрузкам, в том числе и воздействию влаги. При изготовлении мебели из ЛДСП, МДФ или других подобных материалов, срезы необходимо защитить от попадания в них влаги.

Кромка ПВХ может быть подобрана в тон мебели или контрастировать с ее оттенком

В домашних условиях можно использовать меламиновую торцевую ленту, которая фиксируется при помощи обычного утюга, но она не долговечна и неустойчива к механическим воздействиям. Как показывает практика, более надежным вариантом является лента ПВХ, которую наносят при помощи специального оборудования. При этом в целях экономии более тонкую и недорогую кромочную ленту применяют для недоступных мест.

Процесс нанесения меламиновой пленки

Как сделать кухонный шкаф своими руками, принципы проектирования

Нижние столы-тумбы кухонного гарнитура собираются одинаково, представляют собой короб на ножках с накладным дном и планками сверху.

Далее в короб встраивается либо полки, либо ящики (по принципу комода), либо самостоятельные системы хранения в виде бутылочниц, каруселей, волшебных уголков и т.д.

  • Самые узкие кухонные тумбы – бутылочницы, шириной 150 и 200мм.
  • Самые широкие шкафы делают размером до 900 мм, в угловых конфигурациях – до 1050мм.

В мойках планки устанавливаются вертикально – чтобы не мешать врезу мойки. Специфичный шкаф-тумба под встройку духового шкафа установки планок не требует.

Дно делается накладным принципиально: поскольку тумба будет стоять на ножках, в этом случае крепеж не «работает» на разрыв. Исключение составляют только угловые трапециевидные и торцевые столы.

Для трапециевидных шкафов этот конструктивный момент обусловлен формой днища. Если бы оно было б накладное – пришлось бы выпиливать более сложную форму, с выступом под боковины, чтобы фасад мог закрываться.

Для торцевых столов, заканчивающих кухонный ряд с видимой стороны в угловых кухнях, эта особенность носит чисто декоративный характер. «Сквозная» боковина без видимых торцов и крепежей смотрится аккуратней и эстетичней.

Необходимые материалы

При выборе материала следует учесть его эксплуатационные и эстетические характеристики, и то, какой финальный вид будет иметь кухонный гарнитур. Желательно лично рассмотреть образцы дерева, изучить фактуру, пощупать, потрогать текстуру. Самыми распространенными породами дерева являются:

– ясень;

– дуб;

– бук;

– ольха;

– сосна;

– береза.

Ясень обладает прекрасными эксплуатационными свойствами. Продукция из него качественна и долговечна. Его универсальная фактура подойдет и для классики, и для интерьера в стиле хай-тек.

Дуб – это яркое воплощение стабильности и надежности. Он устойчив к различного рода деформациям, воздействиям влажности и перепадам температур.

Бук ценится за свой изысканный оттенок. Кроме того, его можно затонировать в любой цвет, что дает мастеру безграничную свободу художественной фантазии.

Ольха идеально подходит для классического оформления кухни своими руками. Она очень податлива и позволяет создавать самые разнообразные фасады. Кухонный гарнитур из ольхи изысканен в своей простоте и не нуждается в предметах декора.

Популярность сосны обусловлена, главным образом, ее дешевизной. Однако ее эксплуатационные характеристики не во многом уступают дорогим породам. Кроме того, сосна оказывает лечебный эффект, отдавая воздуху полезные фитонциды, участвующие в профилактике простудных заболеваний.

Еще один бюджетный вариант – это береза. Вопреки своей дешевизне, она долговечна и неприхотлива в эксплуатации. Существует один нюанс – береза подвержена гниению, однако эта проблема легко устраняется с помощью обработки специальными составами.

Что же касается материалов непосредственно участвующих в процессе сборки, то их список включает следующие элементы:

– дверцы для шкафчиков;

– евростяжки;

– ламинированная МДФ в качестве полотна задней стенки;

– ламинированная ДВП для стенок ящиков;

– полкодержатели;

– лист ДСП для столешницы;

– сушка;

– детали фурнитуры;

– сетки;

– мойка.

Все предметы следует предварительно проверить на наличие неисправностей.

Расположение кухонного гарнитура

Следующий этап для мастера – это отображение на чертеже расположения кухонного гарнитура и формы его основных элементов. В зависимости от типа обустройства и размещения мебели выделяют несколько основных типов планировки:

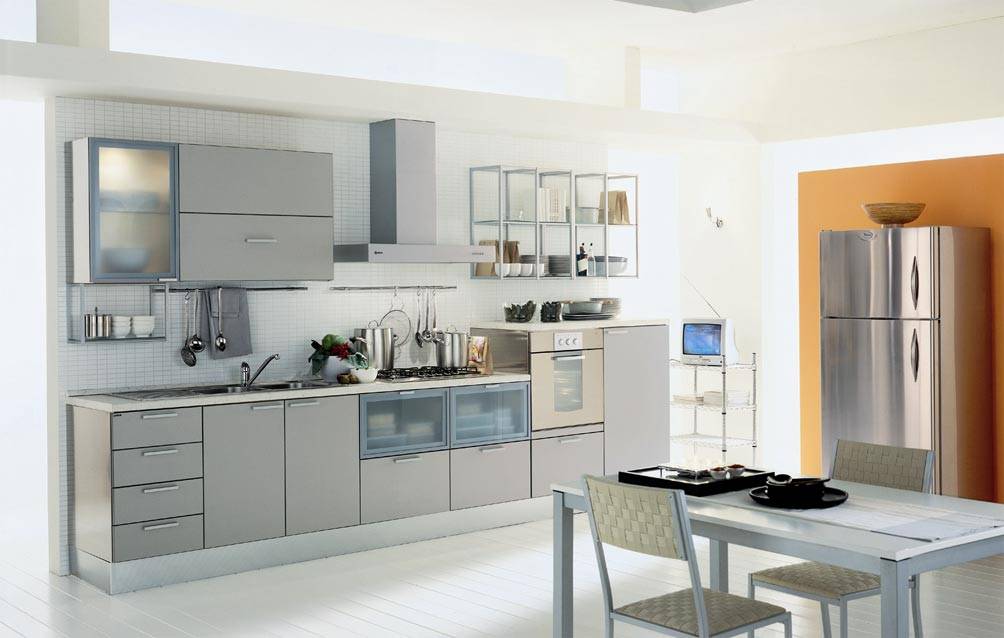

  1. Линейный вариант расположения, который является наиболее популярным и востребованным среди дизайнеров.
  2. Угловой или Г-образный тип планировки кухонной зоны.
  3. Т-образные кухни – новинка в мире практического дизайна и интерьера.
  4. Нестандартные G-образные виды планировки, которые идеально подойдут для совмещенной кухни.

Двухрядные и островные виды расположения мебельного гарнитура также достаточно известны среди дизайнеров и владельцев квартир (частных домов). Для мебели-трансформера указывают все встроенные дополнительные панели (раскладные столы, встроенные диваны, кресло-диван) в сложенном и разложенном виде. Это необходимо для правильной организации имеющейся площади и оптимального расположения других предметов интерьера.

Что необходимо учитывать перед тем, как приступить к работе

  1. Любое производство обычно начинается с создания чертежа будущей конструкции, в котором рассчитываются ее размеры и особенности
    . Перед тем как начертить кухонный гарнитур, нужно определиться с функциональностью мебели и ее основными характеристиками. Определить, где будет храниться запас продуктов, а где – бытовые приборы и посуда, как будут располагаться модули относительно плиты и мойки, как подключать вытяжку к вентканалам и подобные моменты.
  2. Чтобы правильно выполнить чертеж кухонного гарнитура с размерами, необходимо знать основные принципы расчетов оптимальных размеров, от которых будет зависеть удобство всего кухонного гарнитура
    . К тому же, существуют типовые стандарты, такая своеобразная инструкция или рекомендация, которые были рассчитаны еще в советское время. Чтобы хозяйке пришлось меньше ходить по кухне, наклоняться за посудой или тянуться за баночкой с крупой. Хотя бы…

Некоторые технические нюансы

Так, для проектирования столешницы выбирается глубина 600 мм, а расстояние от нее до нижней части должно быть не менее 450 мм. Средняя глубина настенного шкафа 300 мм, а ширина напольных шкафов может варьироваться от 150 до 1200 мм, в зависимости от предпочтений.

Ориентируясь на рост человека, для которого проектируется устанавливаются на высоте от 350 до 1320 мм. Мойка должна располагаться по отношению к плите не ближе, чем на 600 мм, а уровень вытяжки находиться на высоте около 650-750 мм от уровня плиты. Чертежи и размеры кухонных гарнитуров нужно подгонять под человека, а не под стены и потолки.

  1. Далее подбирается материал для создания гарнитура, основной характеристикой которого должна быть экологичность. Наиболее подходящей для этих целей является фанера, или вариант подороже – натуральное дерево. Также в качестве вспомогательных материалов может использоваться ДСП, массив или шпон. Для облегчения процесса сборки мебели лучше заранее просчитать все необходимые детали, нанеся их на чертежи кухонных угловых гарнитуров. Угловой вариант в любом случае будет удобнее, так как размещается компактнее.
  2. После этого с вашей стороны уже последует заказ коробок и фасадов на производстве по индивидуальным размерам. То есть, самого гарнитура, собственно. Передавайте на предприятие чертежи угловых кухонных гарнитуров вместе с подробным описанием. Неплохо еще заранее определиться с материалом и проплатить его, если не желаете получить мебель из плохо спрессованных опилок. Кроме того, рекомендуется закупить все комплектующие для будущих шкафов, включая выдвижные корзины, лотки для приборов и ручки для шкафчиков.

Что понадобиться для создания чертежа

Для создания эскиза можно воспользоваться листом бумаги и карандашом, использовать компьютерные программы с готовыми шаблонами, которые позволяют увидеть результат в трехмерном изображении.

На схеме необходимо указать расположение рабочей зоны, бытовой техники, мебели, их линейные размеры. Желательно вписать кухонный стол со стульями и схему электрической проводки со светильниками, люстрой, светодиодной подсветки. Чертеж кухни своими руками значительно облегчит и ускорит строительные работы.

На заметку: по опыту дизайнеры подскажут, чем больше поверхность столешницы, тем лучше. Рабочей плоскостью можно заполнить все свободное пространство, включить встраиваемую технику, обустроить острова и барные стойки.

Параметры нижних модулей

При выборе гарнитура для кухни советуют смотреть, соответствуют ли габариты напольных шкафов площади помещения.

Стандартные параметры:

  • нижние тумбы со столешницей имеют высоту 85-95 см;
  • ножки или цоколь – около 10 см;
  • толщина столешницы – от 3,5 до 5 см;
  • размер столешницы от края до стены — 60 см, но есть более широкие – от 90 до 120, а также и более компактные – около 50 см;
  • фасад с дверцами может быть разным по ширине, но не бывает больше 90 см;
  • высота между полками – от 15 до 40 см (в одном шкафчике бывает от 2 до 3 полок);
  • ящики комода внутри – до 14 см;
  • общий размер нижней секции около 90 см.

Глубина ящиков согласуется с размерами столешницы – как правило, глубина стандартных модулей чуть уже параметров столешницы. Напольные пеналы часто имеют глубину 50-57 см. В ширину каждый нижний ящик примерно около 40 см, возможны и большие габариты, например, 60 см. Кухонные шкафы делаются по ширине, которая делится на 15 и 20 без остатка. Фасады гарнитура могут быть узкие – 15 см, часто оснащены выдвижными корзинами.

Различные изготовители придерживаются определенных выбранных стандартов. Мебель от разных производителей может различаться по типовым размерам. Параметры гарнитура лучше уточнить перед покупкой.

Чертеж для самодельного гарнитура

Производители кухонной мебели сегодня предлагают своим покупателям и потенциальным клиентам огромный выбор готовой продукции или проектов для выполнения под заказ. В магазинах можно найти самые разнообразные модели всех расцветок, форм, размеров и материалов.

Однако, многие мастера, имеющие сноровку и должный опыт строительства изготавливают мебель своими руками. Для данной задачи также необходим правильно составленный чертеж. Какие критерии должны быть отображены на схеме:

  1. Размеры будущего гарнитура.
  2. Тип конструкции и механизм раскладывания при наличии подобной функции.
  3. Материалы и отдельные детали, типы крепежей.
  4. Для мягкой мебели обязательно указывается обивка и тип наполнителя.

В процессе подготовки чертежа следует ориентироваться на план помещения в целом, чтобы правильно соотнести размеры, расположение мебели и оконных проемов.

Угловые кухни своими силами

В отличие от прямых шкафов, проектирование угловой мебели требует большей внимательности при замерах и основных подсчетах. Перед тем как составлять чертежи кухонных угловых гарнитуров, необходимо иметь не только четкие параметры и размеры помещения, включая точную величину угла, выбранного для размещения проекта, но и представление о размещении оборудования – это и будет своего рода инструкция.

Малейшее отклонение угла от нормы приведет к тому, что между стеной и мебелью образуется зазор, или, хуже того, угловой шкаф просто не уместится в заданные габариты. Поэтому одной из главных задач при проектировании угловой кухни является определение величины угла, также с учетом всех неровности стен.

Чтобы быть уверенным в том, что кухонный гарнитур своими руками получится таким, как вы его запланировали, рекомендуется для составления четкого чертежа обратиться за услугами к профессионалам, имеющим опыт в проектировании мебели. Таким образом, вы избежите дополнительных проблем, которые могут возникнуть в процессе установки.

Правила расстановки мебели на кухне

Кухня — это место, где сложнее всего расставить мебель из-за особенностей помещения. Ведь здесь много электрических приборов, присутствуют системы водоснабжения и вентиляции.

Недостаточно руководствоваться своим вкусом и эстетичностью: важна эргономика, соблюдение правил безопасности, без которых о функциональности помещения можно забыть.

Минимальные расстояния между предметами:

  • ✓ 50-70 см между столешницей и верхними ящиками. Выше — будет сложно дотянуться, ниже — можно ударить голову.
  • ✓ 65 см от электроплиты до вытяжки и 75 см от газовой для правильной циркуляции воздуха.
  • ✓ 120 см между ящиками, стоящими друг напротив друга. Это актуально для тех, кто планирует П-образный гарнитур.
  • ✓ 90 см от стола до гарнитура. Этот параметр не строгий, ориентируйтесь на свое удобство.
  • ✓ 50 см от раковины до плиты. Не забывайте, что воду и электроприборы не следует располагать рядом.

Пример удачного расположения техники и шкафов

Есть еще правила, они основываютсяна логике и призваны предотвратить переделки:

  • ✓ Модули с выдвижными ящиками должны быть далеко от плиты, чайника и других приборов. Если в доме дети, то они могут воспользоваться такими «ступеньками» и обжечься.
  • ✓ Розетки нельзя ставить близко к мойке.
  • ✓ В случае углового гарнитура выдвижные ящики будет сложно открыть, если ставить их в самый угол.
  • ✓ Оставляйте свободное место между крайними ящиками и стеной, чтобы дверки распахивались без затруднений.

Современные кухни поражают своими конструкциями

Чертеж для самодельного гарнитура

Производители кухонной мебели сегодня предлагают своим покупателям и потенциальным клиентам огромный выбор готовой продукции или проектов для выполнения под заказ. В магазинах можно найти самые разнообразные модели всех расцветок, форм, размеров и материалов.

Однако, многие мастера, имеющие сноровку и должный опыт строительства изготавливают мебель своими руками. Для данной задачи также необходим правильно составленный чертеж. Какие критерии должны быть отображены на схеме:

  1. Размеры будущего гарнитура.
  2. Тип конструкции и механизм раскладывания при наличии подобной функции.
  3. Материалы и отдельные детали, типы крепежей.
  4. Для мягкой мебели обязательно указывается обивка и тип наполнителя.

В процессе подготовки чертежа следует ориентироваться на план помещения в целом, чтобы правильно соотнести размеры, расположение мебели и оконных проемов.

Чертеж для деревянной кухни

Изготовление кухонного гарнитура из дерева – это исключительно ювелирная работа, ведь каждая деталь требует точного соответствия заданным параметрам. Такие же строгие требования предъявляются к качеству чертежа, поэтому самостоятельно подготовить план-схему под силу мастеру с должными художественными навыками.

На бумаге обязательно рисуют три типа чертежей:

Первая схема должна отображать гарнитур в целом, с указанием всех элементов мебели: обеденный стол, рабочие столешницы, навесные и напольные шкафчики. Все изображаемые предметы должны быть представлены в масштабе, но с вынесением в сноски реальных размеров. На планах первого типа выделяют особенности наружного декора мебельного комплекта и расположение гарнитура в условиях имеющейся свободной площади.

Второй тип чертежей содержит сведения о встроенных аксессуарах: выдвижных системах, полках открытого типа, раскладных и раздвижных панелях. На бумаге отображают мебель не только в сложенном, но и в разложенном виде

Это важно для оптимальной организации свободного пространства и интерьера кухни.

На третьем чертеже отражают детали: размеры каждой заготовки, её форму и тип скрепления. Также учету подлежат крепеж: шурупы, саморезы и металлические уголки, нагели и гвозди.

Все подготовленные чертежи должны быть максимально реалистичными, а качество план-схемы должно позволять проводить работу без грубых ошибок.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

Прежде всего, нужно составить схему помещения, в которой учесть все нюансы кухни. Необходимо продумать расположение бытовой техники. Куда поставить плиту, в каком месте будет установлен холодильник? Как лучше расположить стиральную машину?

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

  • PRO-100 – считается одной из самых понятных и удобных в применении;
  • KitchenDraw;
  • К3-Мебель;
  • Базис-Конструктор-Мебельщик;
  • Woody.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Этап 4. Завершающая установка столешницы

Все части гарнитура собраны, установлены на своих местах и отрегулированы по строительному уровню?

Самое время заняться монтажом столешницы.

Когда шкафы расставлены по своим местам, пора браться за столешницу

Проверьте высоту гарнитура

  • Сделайте разметку на столешнице и отпилите ее по указанным линиям лобзиком с мелкими зубцами.
  • Уложите столешницу на шкафчики, оставляя между нею и стеной зазор в 3-5 мм. Не бойтесь, потом его легко можно будет закрыть плинтусом.
  • Монтируется столешница специальными креплениями, которые загоняются в поверхность снизу, проходя сквозь верхнюю панель напольного шкафа.

Пример крепления столешницы

Состыковка столешницы в углу происходит за счет особой металлической планки, закрывающей щель между двумя поверхностями.

Зазор между двумя половинами столешницы скрывает металлическая планка

В завершение утюгом или феном приклейте к месту распила декоративную мебельную кромку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
