Дюбель для гипсокартона: виды, правила работы и 4 особенности

Монтаж

Технология

Произвести монтаж дюбеля в лист гипсокартона не является сложным занятием. Если брать ввертыш, как классический вид дюбеля, то монтаж его производится путем использования специального сверла, который подходит по диаметру.

• В зависимости от того, какой элемент будет фиксироваться, может понадобиться подготовка гипсокартона. Она будет заключаться в очистке поверхности от различного сора и по ее окончанию можно производить создание отверстия.
• Если при монтаже используется дюбель, который не требует предварительного просверливания, то достаточно лишь на гипсокартоне отметить места его установки.

О том, какую цену имеет дюбель-бабочка, молли и другие для гипсокартона, читайте ниже.

Дюбель-зонтик для гипсокартона

Расчет и цена материалов

Для того чтобы закупить материалы в необходимом объеме, следует произвести их расчет. Что касается дюбелей, то данная задача выполняется достаточно просто.

Чтобы получить их необходимое количество потребуется площадь всех листов гипсокартона умножить на 0,7 и затем на 2. Если быть точнее, то для одного подвеса используется два шурупа и, соответственно, столько же дюбелей.

Стоимость одного крепежного элемента будет зависеть от его параметров, материала и разновидности. Пустотелый пластиковый дюбель можно приобрести всего за 2 рубля за одну штуку, когда «бабочка» обойдется в 2-3 раза дороже. Целесообразнее всего покупать эти элементы крупным или мелким оптом. Так один разновидностей металлического дюбеля для гипсокартона обойдется вам за 2500 рублей за 1000 единиц.

К популярным производителям данного крепежного элемента относятся следующие фирмы:

• TOX, KEW и FISCHER (Германия);
• HILTI (Лихтенштейн);
• SORMAT (Финляндия);

Дюбель активно используется при работе с гипсокартонном, поскольку является залогом его качественного и долговечного крепления.

О том, как крепить дюбель-бабочку для гипсокартона, расскажет этот видеоролик:

Дюбель для гипсокартона Fischer, Дрива, Молли

Для установки гипсокартоновых листов используются специальные крепления, которые обеспечивают нужную жесткость монтажа и каркаса. В частности, это металлический или пластиковый дюбель для гипсокартона, который бывает различных форм и видов.

Дюбель – это крепежное изделие, которое используется для установки каркаса с целью монтажа гипсокартона или непосредственной обшивки листами уже готовой несущей конструкции. Существует очень много видов дюбелей, которые классифицируются по форме и типу установки. По виду крепления они бывают:

Классический дюбель ГОСТ 28457 – 90 представляет собой основание, в которое устанавливается саморез. Он используется для крепления профиля (металлического или деревянного) к стене. Особенностью является прочность и высокая износостойкость. Кроме того, эта деталь обеспечивает «мертвое» сцепление. Из-за того, что на ножке крепежа присутствуют зазубрины разного размера, после монтажа её нельзя будет вытащить. К недостаткам можно отнести необходимость предварительно просверлить отверстие в стене. Для этого нужен будет перфоратор. Еще минусом является то, что применять такую установку можно не на всех поверхностях. Древесина и пенобетон могут начать крошиться под механической нагрузкой.

Фото — зонтик

Дюбель-гвоздь – это крепление для монтажа листов гипсокартона непосредственно на каркас. Их можно использовать как для деревянного, так и металлического профиля. Они бывают с резьбой и без неё. Такой крепёжный элемент выдерживает до нескольких сотен килограмм нагрузки в зависимости от размера ножки.

Фото — гвозди

Дюбель бабочка для гипсокартона (производства Fischer PD или других) является комбинированным. Он состоит из пластикового основания (бабочки) в которую завинчен шуруп. Во время монтажа бабочка прижимается к месту стыка, создавая максимально плотное сцепление с шурупом. Это гарантирует защиту от выпадения элемента.

Фото — распорные бабочки для гипсокартона

По форме головки и резьбы дюбеля бывают дрива (driva), молли и зонтик (они могут использоваться не только для гипсокартона, но и для установки подвесных потолков, полок, карнизов).

Дрива – это пластиковые или металлические установочные элементы, которые отличаются широкой и редкой резьбой. Такая нарезка отлично подходит для хрупкого гипса, который крошится под воздействием мелкой резьбы. Они очень просты в использовании за счет скрытой крестовой головки. Мягко входят в материал и не требуют предварительной обработки отверстия сверлом.

Дюбель-зонтик (Молли, Molly) необходим не только для установки гипсокартона на стены или каркас, он часто применяется для навесного потолка за счет своей необычной формы. Сейчас существует очень много различных конструкций (открытые, закрытые зонтики, круглые и т. д.). Основным достоинством является то, что это распорный дюбель, т. е. при монтаже он раскрывается на поверхности и равномерно распределяет нагрузку, что повышает механическую стойкость. Нужно отметить, что такой дюбель может использоваться для двойного потолка, установки люстры, бра и прочего.

Фото — молли с кольцом

Для экономных хозяев были изобретены бюджетные дюбеля U – их особенность в материале, они производятся только из пластика. Для них также не нужно дополнительно просверливать отверстия в стене. Они бывают с бортиком и без него. Бортик необходим для контроля глубины вхождения крепежа. Форма головки преимущественно скрытая.

Фото — пластиковый Дрива

Также классификация производится по материалу. Для установки гипсокартона используются:

Металлические являются наиболее практичными, но и дорогими. Они выдерживают большие нагрузки (в среднем такие дюбеля рассчитаны на вес гипсокартона до нескольких сотен килограмм). Многие производители дополнительно обрабатывают металл специальными соединениями от коррозии.

Пластиковые и нейлоновые – это более современные варианты, которые изготавливаются из соединений пластика. Они более доступные, легкие и не поддаются ржавлению. Но при этом имеют меньшую механическую стойкость, чем металлические. К тому же у них более низкий порог нагрузок.

Разновидности дюбелей для гипсокартона

Итак, какой дюбель лучше для гипсокартона? Существует несколько разновидностей, о которых стоит знать перед началом работы с гипсокартонном.

• Дюбель driva (дрива) для гипсокартона;
• Дюбель molly;
• Дюбель «Бабочка»;
• Дюбель «Гвоздь» для гипсокартона.

Все эти виды могут отличаться по выдерживаемой нагрузке, сфере применения, особенности крепления и прочее. При этом каждый из них имеет свои преимущества и недостатки в использовании.

О том, какова установлена допустимая нагрузка для дюбеля «бабочка» для гипсокартона, а также об иных его особенностях узнаете далее.

О дюбелях для гипсокартона расскажет это видео:

Дюбель «бабочка»

Данную разновидность дюбеля можно назвать упрощенной версией молли, монтаж которого также предусматривает заранее подготовленное отверстие.

После его организации потребуется ставить дюбель в гипсокартон и зафиксировать его, а уже затем при помощи шурупа прижать заднюю часть втулки к внутренней. Для этого потребуется прокрутить винт по направлению часовой стрелки. Промежуточные крылья необходимо расправить.

Преимущества у бабочки те же, что и у моли. Единственным отличием является меньшая нагрузка (до 28 кг).

Про дюбель driva пластиковый и металлический для гипсокартона поговорим ниже.

Дюбель бабочка с саморезом для гипсокартона (фото)

Дрива

Он может изготавливаться из пластика и металла. В первом случае используется полиэтилен или нейлон, а во втором – цинк.

Наиболее доступным и распространенным является дюбель из пластика. Его крепление производится в заранее подготовленное отверстие, которое было просверлено 6 мм сверлом, при помощи крестовой насадки. Когда таким образом в поверхность гипсокартона был вмонтирован дюбель, происходит вкручивание и самого шурупа.

Для лучшего крепления рекомендуется использовать крепежный элемент диаметром 3,5-4,5 мм. Единственным возможным осложнением в процессе монтажа может стать подбор шурупа определенной длины.

Крепление с использованием такого дюбеля имеет следующие преимущества:

• Нет необходимости иметь свободное пространство за листом гипсокартона.
• Доступная стоимость дюбеля.
• Максимально допустимая нагрузка на соединение при помощи пластмассового дюбеля составляет 25 кг, а для металлического – более 30 кг.

О том, какую нагрузку может выдержать дюбель молли для гипсокартона, а также об иных его особенностях узнаете далее.

Молли

Данный вид имеет отличия от предыдущего по типу монтажа. Чтобы произвести его установку, потребуется подготовить отверстие сверлом диаметром 8 мм, после этого можно вставлять сам дюбель. Благодаря бортику с зубцами происходит плотное вхождение в гипсокартон без последующего прокручивания анкером. Далее при помощи специального винта, который входит в комплект, а также отвертки (шуруповерта) происходит его плотное прижимание непосредственно к материалу.

Преимуществами данного типа являются:

• В комплект к дюбелю входит и шуруп.
• Способность выдерживать нагрузки до 40 кг.
• Возможность произвести их демонтаж.

Единственным недостатком является их относительно высокая стоимость.

В этом видео рассмотрен дюбель молли:

Гвоздь

Эта разновидность используется для создания стационарного крепления, которая не подразумевает последующего демонтажа конструкции. Можно применять при монтаже дверных проемов, карнизов, плинтусов и прочее.

Дюбель вставляется также в заранее приготовленное отверстие, а затем забивается гвоздем при помощи молотка. Главным преимуществом является быстрота установки.

Помимо разновидностей данного приспособления, существуют их отличия и по материалу, из которого они изготовлены. Так встречаются дюбели из металла, пластика и нейлона. Первый вариант считается наиболее прочным, надежным и дорогостоящим, остальные же являются более доступными, но в тоже время, менее прочными и надежными.

Про размеры и иные параметры дюбелей для гипсокартона (бабочка, молли и т.д.) читайте ниже.

Гипсокартон с дюбелем

Порядок крепления

Чтобы закрепить на листе ГКЛ элементы крепежа и быть уверенным, что они выдержат возложенную нагрузку, стоит придерживаться определенных этапов.

1. Для начала наметьте место будущего крепления. Если вы используете профильные направляющие, крепко установите их, плотно прижмите гипсокартон к профилю.
2. Затем при помощи шуруповерта просверлите в основании необходимые отверстия. Используйте сверло диаметром 6 или 8 мм. Если вы используете металлические крепления, можно обойтись без этого этапа (они имеют острый наконечник, который позволяет вкрутить дюбель сразу в лист ГКЛ).
3. Вверните дюбель в подготовленное отверстие при помощи крестовой отвертки или шуроповерта. Используя пластиковый элемент, внимательно следите за скоростью шуроповерта: она должна быть ниже, чем при работе с металлом.
4. При помощи самореза или шурупа закрепите необходимый предмет. Не забывайте, какую нагрузку способен выдержать дюбель, не превышайте рекомендуемый вес.

Описание

Как видно на фото дюбель-гвоздя, его конструкционное решение довольно простое. Он имеет вид стержня в форме цилиндра, состоящего из обыкновенного гвоздя и распорной части. При вкручивании происходит расширение последней, что способствует более надёжной фиксации.

Кроме того, можно встретить дюбель-гвозди с нанесёнными на гвозди резьбой и шлицем, находящемся на шляпках деталей. Монтаж подобных метизов можно осуществить с помощью обычной отвёртки.

Работать с ними не сложно. Сглаженная резьба значительно облегчает процесс вставки в дюбель гвоздя. Направление вершины резьбы здесь идёт к шляпке. По внешнему виду между дюбель-резьбой и классической упорной нет никаких отличий.

Помимо этого, имеются разновидности, используемые для работы с гипсокартонными листами и ДСП. Это так называемые металлические дюбель-гвозди.

Говоря о материале изготовления, есть следующие виды дюбель-гвоздей:

• с полипропиленовым дюбелем;
• с полиэтиленовым дюбелем;
• с полиамидным дюбелем.

Что касается размеров, то стандартом считаются диаметр от 5 до 10 мм и длина 3-16 см.

Обычный прямой рез гипсокартона

Перед тем как приступить к работе, необходимо подготовить рабочее место. Так как лист имеет довольно большой размер, Вам понадобится достаточное место на полу, и не забудьте оставить себе дополнительное место для прохода вокруг листа, так как наступать на гипсокартон можно лишь в крайнем случае. Поверхность пола обязательно должна быть сухой и ровной, так как во время работы Вам может потребоваться наступить на лист, и малейшая неровность на полу приведет к его повреждению или расколу. При резке образуется довольно много пыли – чтобы не загрязнять пол, рекомендуется использовать специальную укрывочную пленку.

Аккуратно положите лист на подготовленную поверхность пола.

С помощью рулетки и простого карандаша выполните разметку на листе гипсокартона, затем, используя длинную линейку или правило, начертите линии реза.

Теперь используя строительный нож (для этой операции желательно применять новые лезвия) производим рез поверхности листа по проведенной линии. Для выполнения ровного реза не используйте пластиковые или деревянные инструменты, а только инструменты высокой жесткости (металлические), во избежании травмирования — инструмент должен быть достаточной толщины. Лучше использовать строительный уровень или правило.

Прорезать лист до конца не нужно – так Вы испортите пол, достаточно прорезать материал чуть менее чем наполовину (чем меньше вы проведете ножом по линии – тем ровнее получите край). При достаточной сноровке – Вам достаточно будет сделать лишь один разрез. Приподнимите лист и, придерживая одной рукой отрезаемую часть, подложите под линию разреза (отступив немного в сторону оставшейся части) уровень или правило.

Отпустите лист и надломите его в месте разреза.

Затем, переверните лист на торец с согните по линии разреза. После, аккуратно прорежьте слой картона с другой стороны и отделите отрезанную часть.

Обработайте обрезанный край специальным рубанком или же строительным ножом и наждачной бумагой.

Разновидности

Существует множество типов крепежных деталей, применяемых при установке гипсокартонных изделий

Но важно подобрать наиболее уместные изделия для конкретного случая. Кроме того, следует знать правила установки описываемых элементов крепления, что обеспечит надежность и долговечность формируемой конструкции. Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

Дюбель, используемый для крепления ГКЛ изделий, должен соответствовать ряду требований:

• иметь антикоррозийное покрытие;
• быть изготовленным из качественного и высокопрочного металла;
• распорочные элементы детали должны обеспечивать качественную фиксацию гипсокартонного основания к базовой поверхности строения.

Все дюбели для гипсокартона отличаются тем, что сделаны по гарпунному распорному принципу, обеспечивающему прочное и надёжное крепление.

Существует две основные группы дюбелей для гипсокартона:

• проходные;
• разжимающиеся.

Проходные очень удобны для крепления на потолок. Наиболее часто применяются для установки массивных люстр, интерьерных софитов и спортивного инвентаря. Пружинный проходной дюбель состоит из металлического стержня с резьбой, складных стопорных крыльев и пружинного механизма. В пустоте с внутренней стороны гипсокартонной конструкции пружинный механизм раскрывает стопорные крюки-крылья, тем самым создавая надёжное крепление.

Конец пружинного дюбеля для гипсокартона может быть сделан в виде кольца, полукольца, винта или штанги. Необходимый тип наконечника подбирают, ориентируясь на тип предмета, который требуется прикрепить (например, наконечник в форме кольца обычно используют при креплении электропроводов, а в форме полукольца крюка – для подвешивания разной светотехники). Пружинный дюбель идеально подходит для монтажа элементов к гипсокартонным стенам, облицованным плиткой. Чтобы решить какой вид фиксаторов описываемого типа подойдёт для вашей конструкции, стоит подробнее рассмотреть достоинства и особенности применения каждого из видов дюбелей.

Дюбели для гипсокартона выпускаются из полипропилена и обладают множеством преимуществ в сравнении с другими крепежными материалами

Дюбель молли

Дюбель molly точно нельзя отнести к дешевому крепежу, цена на него действительно высока, но и в качестве усомниться не приходиться.

Принцип работы дюбеля молли:

• Под данный дюбель сверлом делается отверстие с восьмимиллиметровым диаметром;
• После этого молли вставляется в ГКЛ, двухзубцовый бортик вплотную придавливается к листу, что помогает предотвратить прокручивание анкера на этапе фиксации;
• Затем идущим в комплекте с дюбелем molly винтом конструкция отверткой поджимается к листу по внутренней резьбе.

Нужно отметить, что скручивается центральная часть втулки, что и дает надежную фиксацию молли в гипсокартоне. Заклепка будет на месте.

Достоинства molly:

• Способность выдерживать достаточно высокие нагрузки;
• Есть опция демонтажа в случае необходимости;

Шурупы молли идут в одном комплекте с дюбелями.

Дрива

Driva – один из самых популярных видов крепежа. Выпускается дрива в двух видах – пластиковом и металлическом.

Пластиковый дюбель driva приобретается чаще, да и в продаже его больше.

Как крепить дюбель driva:

• Просверлите отверстие в 6 мм;
• Вставьте дюбель;
• Крестовой насадкой врежьте его в ГКЛ как стандартный саморез;
• После этого вкручивайте шуруп или саморез диаметром в 3,5 или 4,5 мм во внутреннюю крестовидную щель дюбеля driva.

Вот и все. Трудность может возникнуть лишь в подборе нужного самореза. Выбирая саморез, учитывайте, что driva имеет длину в 23 мм(пластик) и 33-44 мм (металл).

Дюбель Дрива для гипсокартона имеет достаточно широкое применение и выпускается в двух подвидах

Осталось упомянуть еще одну известную марку крепежа – fischer.

Дюбель молли для гипсокартона размеры. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

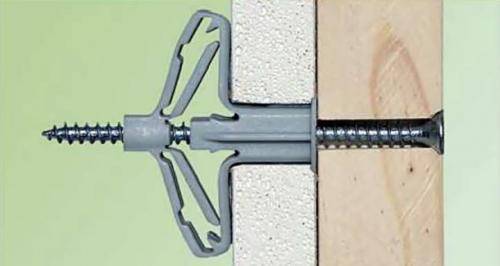

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

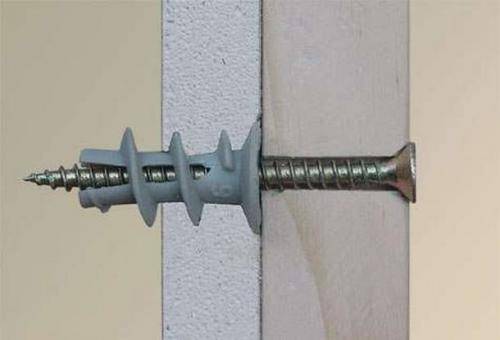

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену

Азы крепления в гипрок

Для начала давайте разберемся, зачем вообще нужен дюбель по гипсокартону. Ответить на этот вопрос нам поможет понимание того, как действует такой крепеж:

Вешать полочки на гипрок сложно, но можно!

1. При монтаже в любой материал мы, как правило, просверливаем отверстие, диаметр которого соответствует диаметру гильзы.
2. В отверстие вставляется пластиковая или металлическая конструкция – собственно, сам дюбель.
3. Для фиксации используется либо гвоздь, либо стопорный шуруп. Входя в гильзу, изделие распирает изнутри, и стенки гильзы упираются в стенки отверстия.

В случае с гипсокартоном эта схема не работает, или, точнее, работает не полностью. Все дело в том, что расширение гильзы начинается с дальнего конца, т.е. в той части, которая после завинчивания вообще не контактирует с ГКЛ.

Вот и получается, что стандартный дюбель гвоздь для гипсокартона не демонстрирует должной эффективности: раскрывающаяся при контакте с коническим острием часть, которая и обеспечивает прочность закрепления, просто висит в воздухе.

Основной минус стандартных дюбелей в том, что раскрывающаяся часть оказывается за гипсокартоном

Результат прост: фиксация осуществляется только в толще материала, и при этом явно с недостаточной прочностью. Кроме того, нагрузка передается на сравнительно малую площадь, что вместе с относительной хрупкостью гипрока на излом приводит к плачевному результату.

Конечно, использовать стандартный дюбель под гипсокартон можно: для этого достаточно установить закладные либо вставить стальные втулки (бобышки), распределяющие нагрузку. Но у такого решения есть минус: о его реализации нужно заботиться заранее. Если же стена уже обшита, а устанавливать на нее крепеж нужно – придется выбирать что-то из решений ниже.
