Форточка для теплицы: 5 рекомендаций по установке

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

[su_youtube url=»https://www.youtube.com/watch?v=q032GsQ9JIk»]

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

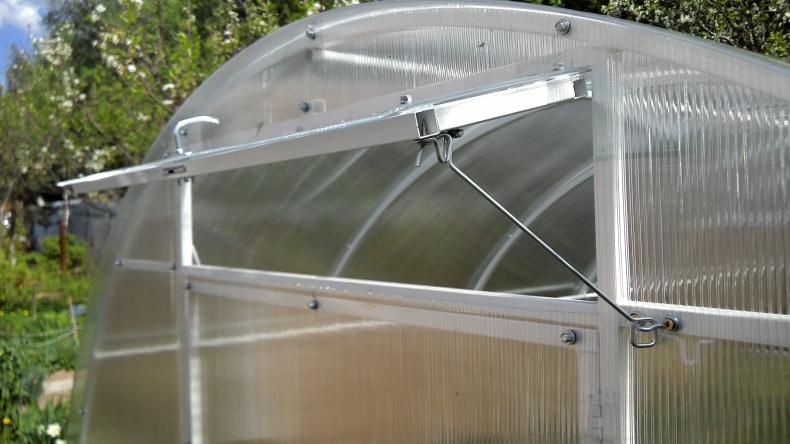

Расположение

Из-за особенностей теплого воздуха подниматься вверх, форточки следует располагать вверху конструкции: вмонтировать в крышу либо сделать проемы, отступив на 2/3 по высоте от основания конструкции.

Размещение зависит и от расположения постройки. Так, если теплица установлена на солнечной стороне и по коньку направлена с востока на запад, как рекомендовано агронормами, то достаточно 2-3 открывающиеся фрамуги на конструкцию длиной 6 м. Но в регионах с повышенной влажностью, а также на сырых участках, следует предусмотреть большее количество форточек.

Верхнее расположение открывающихся фрамуг снижает вероятность образования сквозняков

По отзывам опытных садоводов-огородников, не рекомендуется располагать открывающиеся элементы рядом с входной дверью, это поможет избежать:

• сквозняков;
• захлопывания фрамуг при порывах ветра:

И позволит равномерно распределить воздушные потоки. Если вы проектировали и строили теплицу своими руками, то сначала проем следует устроить в середине длины постройки, а остальные форточки расположить на равном расстоянии от него.

В видео-инструкции подробно рассказано, как правильно сделать верхние форточки в теплице из пленки на деревянном каркасе.

[su_youtube url=»https://www.youtube.com/watch?v=CD9g_qrXe4Q»]

Поэтаптная инструкция

Предположим, у нас имеется традиционная арочная теплица, которую мы хотим дополнить еще одной форточкой, работающей по гидравлическому принципу. Ставить ее следует в проем между вертикальными и горизонтальными направляющими каркаса:

1. Выпиливаем 4 попарных элемента нужного размера – верх и низ, боковины.
2. Придаем им изогнутый вид под арочную конструкцию и собираем рамку, которая будет наглухо вставлена в проем.
3. По той же схеме делаем еще одну, внутреннюю рамку, размеры сторон которой на 2–3 мм меньше внешней. Эта рамка будет открываться.
4. Для очень широких проемов посередине для прочности желательно смонтировать еще одну перемычку.
5. Присоединяем петли, вставляем внутреннюю рамку во внешнюю, прикручиваем петли.

   Обязательно придерживайтесь инструкции по постройке автоматической форточке в теплице, чтобы получить хороший результат

6. К нижней стороне приваривается маленькая площадка, к которой будет крепиться край гидравлического механизма.
7. Делаем сквозные отверстия по всему каркасу на расстоянии 15–20 см, отступив по 5 см от краев.
8. Прижимаем рамку к каркасу теплицы с помощью саморезов.
9. Монтируем ограничители, препятствующие форточке проваливаться внутрь теплицы.
10. Зайдя со стороны улицы, крепим поликарбонат термошайбами по всему периметру проема.
11. Ножом вырезаем поликарбонат в середине рамочного профиля.
12. Чтобы при осадках влага не попадала внутрь, изнутри контур рамы обклеивают резиновым уплотнителем.

Это важно: как правильно крепить термошайбы для поликарбоната. Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания

Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма

Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания. Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма.

Как видите, разобраться во всех деталях создания автоматической форточки несложно. Немного труда, и все получится!

Принцип работы гидроцилиндра

Гидроцилиндр наполняют машинным, можно отработанным, маслом (хватит 1000 грамм). Устанавливают гидроцилиндр под кровлю теплицы. Как только температура повышается, поршень поднимается и толкает раму. Главное, чтобы форточка весила не более 10 кг.

Форточка приоткрывается на 15 см, и этого вполне достаточно, чтобы проветрить помещение.

Минусы гидроавтомата открывания тепличных форточек

Недостатки гидравлической форточки для парника следующие:

• нельзя установить на боковые окна;
• не хватит мощности для открывания дверей;
• если резко понизилась температура в помещении, форточки закроются только через 15-25 минут, так как масло долго остывает, а из-за этого растения могут замерзнуть.

Советы по установке форточки

Схема гидроцилиндра для форточки.

Знать, как сделать форточку в теплице из поликарбоната, мало, необходимо также обеспечить ее удобство в эксплуатации. Необходимо продумать, что будет удерживать форточку в открытом состоянии. Обычная вертикальная подпорка, которую часто используют дачники, не лучшая техническая идея. Она неудобна в работе и весьма неустойчива.

Бюджетный вариант стойки делается из двух трубок разного диаметра. Кусок трубки (до 30 см) меньшего диаметра с одной стороны расплескивается. В центральной части полученной плоскости нужно просверлить отверстие, продеть в него кусок толстой проволоки, края загнуть и приварить к нижней части форточки.

Те же действия необходимо проделать и со второй трубкой, но приварить ее к горизонтальной прожилине, находящейся ниже форточки.

Получится стационарная стойка, которая будет способна удерживать форточку в одном положении как при нагрузке, так и при порывах ветра.

https://youtube.com/watch?v=-_hnpdT2lRU

Если вам не хочется своими руками изготавливать столь примитивные детали, можно использовать мебельные пневматические амортизаторы. Устанавливать их просто, так как продаются такие изделия со всей необходимой фурнитурой и инструкцией.

Для чего нужна форточка в теплице

В жаркие летние дни температура внутри парника может достигать 40°C, что может пагубно сказаться на выращивании многих культур (например, томатов, для которых оптимальной является температура в пределах 20-23°C). Поэтому, форточка нужна, в первую очередь, для того, чтобы регулировать температуру в парнике. Кроме того, хорошее проветривание способствует лучшему опылению растений.

Помимо распределения тепла, форточка способствует и нормализации влажности в теплице, позволяет снизить вероятность заболевания рассады грибковыми заболеваниями, ведь субтропическим климат в парнике является наиболее подходящим для активного размножения болезнетворных организмов.

Форточка в теплице необходима для регулировки температуры внутри

Изготовить форточку можно своими руками из оцинкованного профиля или деревянного каркаса. Для этого потребуется приобрести необходимый инструментом (шуруповертом, саморезами, уголками) и материал, найти чертеж конструкции. Изготовление, при этом, не займет много времени.

Особенности автоматической форточки для теплицы

Перед приобретением такого приспособления вы должны изучить все ее конструкционные и другие особенности. Чтобы добиться хорошей циркуляции вам понадобиться установить не одну форточку, а несколько.

Все будет зависеть только от того, какие размеры у сооружения и как много насаждений внутри него находится. Так как эти расчеты могут вызвать трудности у новичков, вам необходима помощь специалиста.

Еще одним важным параметром является расположение устройства. Выделяется всего пара вариантов, которые вы можете выбрать. Среди них:

• Размещение форточки на торцах. В этом случае происходит установка двери и форточки с торца помещения. Одновременное открытие двери и форточки позволяет достигнуть оптимального уровня влаги, а также с легкостью запустить большое количество свежего воздуха в теплицу. При этом, у такого варианта есть один существенный недостаток – сквозняк. Некоторые теплолюбивые растения могут не выдержать воздействия сквозняков и погибнуть.
• Расположение приспособления сбоку. Что касается циркуляций, здесь они немного лучше, чем в предыдущем варианте. Воздух двигается от низа к верху, что считается более правильным. Размещать форточку следует как можно выше, так как масса холодного воздуха нагреется к низу. Такой вариант идеален для вашего посева.

Гидроцилиндр из упора для багажника автомобиля

Для создания гидроцилиндра лучше всего подходят упоры для багажника от автомобилей «Москвич», «Нива», тольяттинских «восьмерок» и «девяток». Для этого нужно проделать следующее:

• в дне упора сделать сверлом отверстие диаметром до 9 мм;
• задвинуть шток в цилиндр так, чтобы поршень остался на расстоянии 30-35 см до отверстия;
• полученную полость обезжирить;
• сам поршень обработать маслом;
• создать клеевую пробку, чтобы полностью закрылось отверстие;
• после того, как клей высох, пододвинуть поршень за шток;
• на том же месте, только уже в клее, проделать отверстие диаметром 9 мм;
• нарезать в нем резьбу с шагом 1,25 при помощи метчика М10;
• полученную конструкцию прикрепить над окном, чтобы шток, двигаясь, поднимал форточку.

Поэтаптная инструкция

Предположим, у нас имеется традиционная арочная теплица, которую мы хотим дополнить еще одной форточкой, работающей по гидравлическому принципу. Ставить ее следует в проем между вертикальными и горизонтальными направляющими каркаса:

1. Выпиливаем 4 попарных элемента нужного размера – верх и низ, боковины.
2. Придаем им изогнутый вид под арочную конструкцию и собираем рамку, которая будет наглухо вставлена в проем.
3. По той же схеме делаем еще одну, внутреннюю рамку, размеры сторон которой на 2–3 мм меньше внешней. Эта рамка будет открываться.
4. Для очень широких проемов посередине для прочности желательно смонтировать еще одну перемычку.
5. Присоединяем петли, вставляем внутреннюю рамку во внешнюю, прикручиваем петли.

   Обязательно придерживайтесь инструкции по постройке автоматической форточке в теплице, чтобы получить хороший результат

6. К нижней стороне приваривается маленькая площадка, к которой будет крепиться край гидравлического механизма.
7. Делаем сквозные отверстия по всему каркасу на расстоянии 15–20 см, отступив по 5 см от краев.
8. Прижимаем рамку к каркасу теплицы с помощью саморезов.
9. Монтируем ограничители, препятствующие форточке проваливаться внутрь теплицы.
10. Зайдя со стороны улицы, крепим поликарбонат термошайбами по всему периметру проема.
11. Ножом вырезаем поликарбонат в середине рамочного профиля.
12. Чтобы при осадках влага не попадала внутрь, изнутри контур рамы обклеивают резиновым уплотнителем.

Это важно: как правильно крепить термошайбы для поликарбоната. Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания

Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма

Теперь, когда сама форточка готова, монтируем на нее механизм автоматического открывания. Наливаем в нижнюю колбу теплую воду и проверяем работоспособность механизма.

Как видите, разобраться во всех деталях создания автоматической форточки несложно. Немного труда, и все получится!

Как делается форточка в поликарбонатной теплице своими руками: поэтапная инструкция

Сделать форточки в теплице из поликарбоната можно и своими руками. Для этого нужно:

• в выбранном месте вырезать нужного размера (размера будущей форточки) кусок поликарбоната;
• из металлического профиля выпилить основу для каркаса (стороны его должны быть на 0,5 см меньше вырезанного в поликарбонате отверстия);
• в качестве ребер жесткости можно в углах сделать стяжку из монтажной ленты;
• готовый каркас покрасить;
• к нему прикрутить кусок поликарбоната, выступающий за пределы рамки, края аккуратно отрезать;
• края форточки оклеить резиной;
• к форточке прикрепить шарниры, замок и ограничитель;
• установить конструкцию на место.

Глухая оконная рама своими руками. Глухое окно своими руками

На своём дачном участке мы построили сарай для хозяйственных нужд, возвели на нём, теперь пришла очередь обить стены досками. Но перед этим необходимо сделать несколько окон, чтобы днём в сарае было светло, что даст возможность сэкономить на каждый год дорожающих киловаттах. Для проветривания помещения мы изготовили два распашных окна, расположив их друг напротив друга, чтобы можно было создать сквозняк. Их сделали из, отреставрировав выброшенные на свалку экземпляры. Так как сарай достаточно большой, размером 3,5 на 7,5 метров, для комфортного освещения двух штук оказалось недостаточно, поэтому мы решили установить ещё три глухих окна.

Глухим называется окно, которое не имеет фурнитуры для открывания. Оно дешевле изделия с петлями, поэтому его активно применяют для установки в паре с обычным, чтобы уменьшить затраты, но в тоже время максимально ярко осветить комнату дневным светом.

Для сараев, гаражей илиможно изготовить глухое окно своими руками. Делается оно очень просто, себестоимость изделия невысока, а если остались пригодные для работы стёкла – совсем минимальна.

ГЛУХОЕ ОКНО СВОИМИ РУКАМИ

Итак, у нас в деревянном каркасе есть проём шириной 1,5 метра, в котором мы хотели бы установить глухое окно своими руками. На уровне примерно 70 см от пола мы поставили горизонтальную доску.

Первым делом мы сделаем элементы рамы, в которой закрепим стёкла. Два бруска отрежем равными расстоянию от горизонтальной доски, закреплённой на каркасе, до верхней балки, один брусок будет равен 50 см плюс 2 мм. Ширина досок равна ширине бруса, из которого построен каркас сарая — 10 см.

Определим на нижнем бруске середину, от неё разметим места установки будущей рамы. Саморезами прикрутим доски друг к другу и к каркасу, чтобы у нас получился прямоугольник, равный размеру. Во время изготовления рамы надо постоянно примерять стекло, чтобы не было большихили наоборот, рама не была меньше.

Чтобы через глухое окно в сарай не поступал холодный воздух, сделаем его в два стекла. Для этого нарежем 4 планки размером 2 на 2 см, гладко отшлифуем их наждачной бумагой, отрежем по размеру внутреннего периметра рамы и гвоздями прибьём изнутри на расстоянии 1 см от края каркаса внутри помещения.

Осталось нарезать штапики, 4 штуки по 50 см, и 4 штуки по 100 см. Резать штапики надо под углом 45 градусов, для этой работы отлично подойдёт ножовка по металлу.

Дождавшись, пока краска высохнет, аккуратно возьмём стекло, вытрем его от пыли, вставим в раму и прижмём штапиками, прибив их маленькими гвоздиками. Работать надо в чистых перчатках, чтобы на стекле не осталось отпечатков ваших рук. Ведь с внутренней стороны их будет вытереть невозможно.

Закрепив одно стекло снаружи, то же самое сделаем и с другим, установив его с внутренней стороны помещения

Прибивать штапики надо с большой осторожностью, не разбив стёкла молотком. Если вы всё-таки ошиблись с размерами и появились небольшие щели — замажьте их универсальным герметиком

Наше глухое окно, которое мы сделали своими руками, готово. Теперь можно обшивать стены каркаса досками и поставить отлив для защиты от дождя.

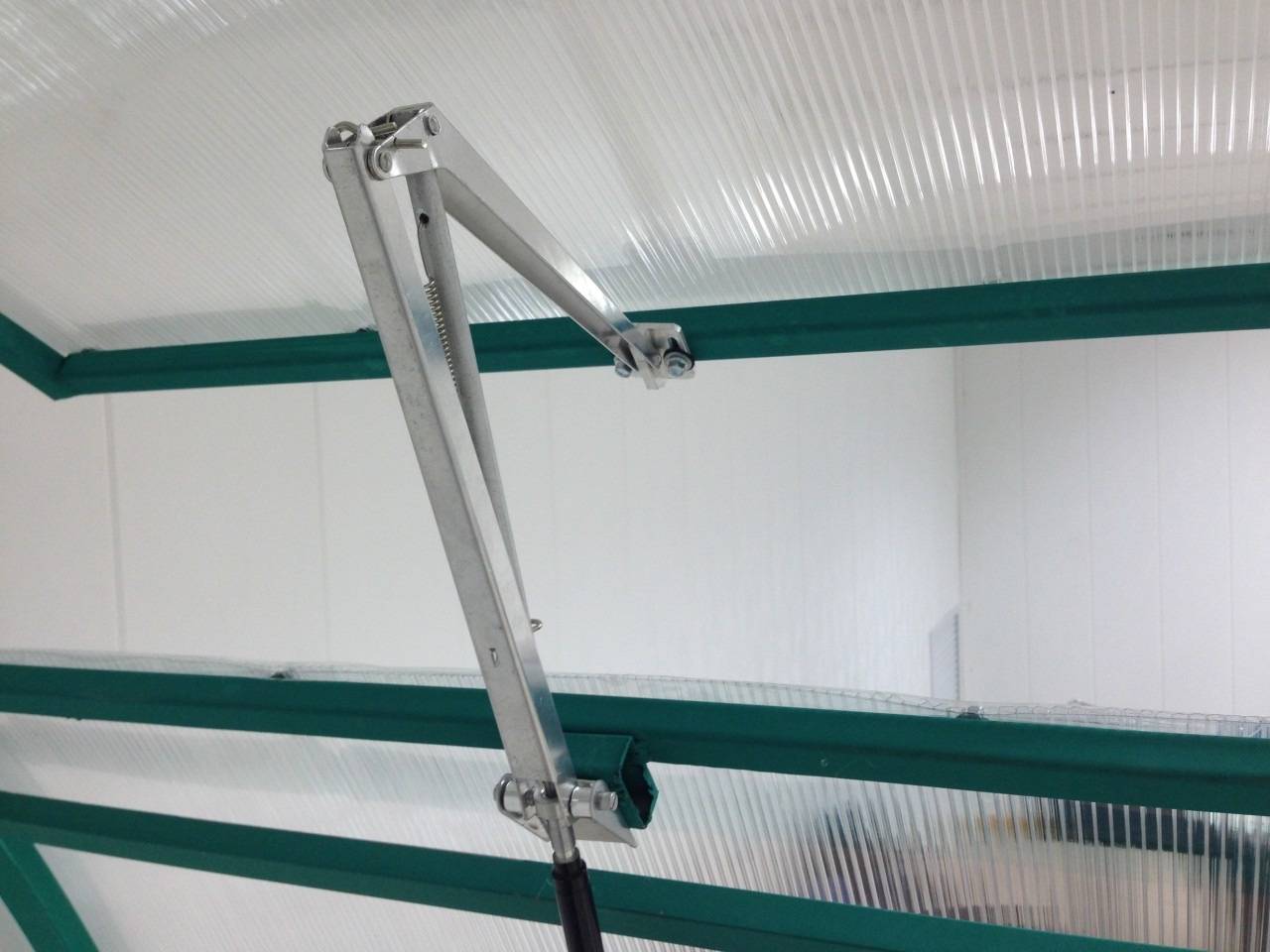

Форточка-автомат – разновидности механизмов и принципы их работы

Элементарным открывателем форточки в теплице может служить гидравлическая конструкция, в которой используется способность различных жидкостей расширяться либо сжиматься в зависимости от температуры окружающей среды. За счет рычажной системы форточка испытывает давление от груза, которым служит емкость с водой, и плавно перемещается вниз. Схема проста и эффективна, однако имеет недостаток – высокую инерционность и ограниченность применения.

Гидравлический открыватель форточки

К механическим форточкам, не зависящим от внешнего источника энергии, относится и биметаллическое приспособление. Его конструируют из пары металлических пластин с разным коэффициентом теплового расширения – при нагреве одна из них выгибается и приподнимает фрамугу. Мощность таких конструкций невелика, однако ее достаточно для открывания малогабаритных форточек.

Устройство биметаллического проветривателя

Знатоки электрики могут похвастаться совершенно другим устройством автоматической вентиляции, работающим от электропривода. Система состоит из температурного реле и вентилятора. Как только температура повышается до заданного уровня, срабатывает датчик, и лопасти включившегося вентилятора создают воздушный поток, необходимый для быстрого проветривания.

В противовес предыдущему варианту такое устройство гораздо эффективнее реагирует на резкое похолодание и потепление, однако зависимость от электричества практически нивелирует это преимущество.

При повышении температуры автомат открывает фрамугу

И, наконец, в хозяйственном супермаркете можно купить приводящую систему – ассортимент их достаточно широк, а эффективность во многом зависит от соответствия параметров механизма поставленной задаче, качества его исполнения и добротности монтажа.

Стоит ли браться за самодельную конструкцию, или проще приобрести готовый комплект – эту задачу каждый решает, исходя из наличия подручных материалов и имеющихся навыков.

Бренды и модели термоприводов

На данный момент на отечественном рынке представлено широкое разнообразие моделей данных устройств.Они различаются такими нюансами как:

— термопривод с доводчиком от обычного отличается тем, что его можно поставить на торцевую дверь/форточку. Так же он исключает «хлопанье» двери или форточки.

— может варьироваться от полугода до нескольких лет.

— чем прочнее металл, тем больший вес фрамуги устройство может выдержать.

Ниже приведён список самых популярных брендов.

Термопривод Vent-L

Уфопар

Характеристики:

• Диаметр корпуса — 42 мм.
• Длина корпуса — 160 мм.
• Диаметр штока — 8 мм.
• Длина штока — 70 мм.
• Температура начала срабатывания — любая (устройство настраивается).
• Допустимая нагрузка -100 кг.
• Макс. угол открытия — до 50°.
• Встроенный механизм возврата штока в исходное положение.

Стоимость — от 110 рублей.

Дуся Sun

• Температура открывания — от +16 °С.
• Срабатывает на закрытие — +25°С.
• Макс. диапазон открытия форточки — 45 см.
• Допустимая нагрузка — до 7 кг.
• Возвратные пружины — 1 шт.
• Каркас — алюминий (1,0 мм).

Стоимость — от 64 рублей.

Термовент

• Температура открывания — от +17°С.
• Срабатывает на закрытие — +25°С.
• Допустимая нагрузка — до 7 кг.
• Макс. температура открывания 30°C.
• Нормальная сила закрывания -0,5 кг.
• Макс. диапазон хода открывания форточки — 45 см.
• Материал — сталь, алюминиево-цинковое покрытие.

Стоимость — от 1 760 рублей.

Дубрава

Характеристики:

• Температура открывания — от +22°С.
• Температура полного открытия — +26°С.
• Предельное усилие на шток — 200 кг.
• Номинальное усилие открывания (подъема) — 5-10 кг.
• Рабочий ход штока — 100 мм.

Стоимость — от 1 600 рублей.

«Термопривод»

Следующая модель – «Термопривод». Эта разработка отечественного производителя из Красноярска может открыть форточку или дверь массой до двадцати килограммов. Но лучше использовать ее на оконных и дверных конструкциях массой до десяти килограммов. Наибольший угол открытия составляет 45 градусов.

Такая конструкция работает с использованием термического цилиндра гидравлического типа. Изготовитель дает двадцатилетнюю гарантию на свою продукцию. Осуществить монтаж такой системы собственноручно довольно просто – в инструкции есть подобная схема установки этой модели.

Open Planet

Еще одно решение, о котором хочется рассказать, имеет название Open Planet. Производитель гарантирует, что это приспособление создает в тепличном помещении идеальный микроклимат для культивирования растений. Благодаря ему температуру в парнике можно регулировать в диапазоне от 15 до 25 градусов.

Эта модель имеет усиление конструкции при помощи двух пружин, что дает возможность применять ее не только на форточках, но и на дверях. Изготавливается автопроветриватель из нержавеющей стали. Но на холодное время года его лучше демонтировать, чтобы цилиндр не деформировался.

Воля

Характеристики:

• Температура открывания — от +16 °С.
• Срабатывает на закрытие — +25°С.
• Макс. угол открытия — до 50°.
• Допустимая нагрузка -100 кг.
• Рабочий ход штока — 100 мм.
• Конструкция — металлическая оцинкованная.

Стоимость — от 1 400 рублей.

Термопривод ТП-04

• Температура открывания — от +22 °С.
• Срабатывает на закрытие — +26°С.
• Макс. диапазон открытия — 45 см.
• Допустимая нагрузка — до 10 кг.
• Регулировка рабочей длины термопривода.

Стоимость — от 940 рублей.

Шмель

• Температура срабатывания — от +16°C (полное раскрытие форточки при +32°C).
• Допустимая нагрузка — до 15 кг.
• Рабочий ход штока — до 90 мм.
• Макс. угол открытия — 85°.
• Функционирует со всеми типами форточек теплиц из поликарбоната.
• Регулировка рабочей длины термопривода.
• Наличие резервуара для специальной жидкости.

Стоимость — о 1 800 рублей.

Зачем нужна форточка

Форточка для теплицы является обязательным элементом конструкции. Она может располагаться как в стенах, так и на крыши. Причем такое устройство, когда открывающееся окно расположено сверху, считается самым безопасным для растений.

Открытие форточек в парнике выполняет следующие функции:

• обеспечивает эффективное охлаждение всей конструкции, которая особенно сильно нагревается в жаркие летние дни. По законам физики нагретый воздух скапливается именно под крышей. Благодаря этому, когда происходит открывание отверстия на крыше, теплый воздух быстро замещается прохладными воздушными массами;
• предотвращение появления сквозняков, которые являются губительными для большинства культур, выращиваемых в теплицах. В этом случае активный воздухообмен происходит на значительном расстоянии от посадок – под крышей. Поэтому растения не контактируют с холодным воздухом;
• облегчение опыления. Пчелам и иным насекомым-опылителям значительно проще попасть внутри парника сверху, чем залетать сквозь открытые окна в стенах.

Как видим, роль окон в теплице из поликарбоната довольно весомая. Если правильно определить для них место в конструкции, можно без особых проблем создать для растений оптимальные условия произрастания.

Выбор подходящего места, креплений и материалов

Чтобы парник проветривался должным образом, форточки должны составлять минимум 1/4 покрытия. Устанавливать их рекомендуют под потолком, в месте, где пересекаются продольные и поперечные сечения несущих конструкций.

Опытные садоводы советуют размещать элемент для проветривания с той стороны конструкции, где отсутствуют превалирующие ветра. Таким образом удастся не допустить излишней сухости воздуха. Если внутри помещения находятся высокие растения, либо парник имеет нестандартные параметры, потребуется установка дополнительных форточек. Если этого не сделать, вентиляция окажется не эффективной. О том, что теплица не проветривается должным образом будет свидетельствовать обильное скопление конденсата на панелях. Крепежными элементами могут стать поворотные соединения или крепежи, которые находятся вверху форточки.

Изготовить форточки можно собственноручно. Чтобы они получились качественными и проветривание было эффективным, изучите видео- и фотоматериалы, которые выложены в данной публикации.

Подготовьте следующие инструменты:

• пилу для разрезания металлических заготовок;
• большой широкий нож;
• напильник;
• шуруповерт;
• саморезы;
• крепежные элементы для поликарбонатного профиля.

Определяемся с размерами

При выборе парника для садового участка, учитывайте и размеры сооружения. Оптимальными считается ширина парника от 3-3,5 м (если сделать ее уже, то придется экономить на количестве грядок). Длину можно предусмотреть любую – самая распространенная 5-6 м. Делать сооружение длиннее 6 метров не стоит – за высаженными растениями станет сложнее заботиться.

Если участок большой, то лучше сделайте 2-3 парника по 5-6 м, чем сооружать огромную конструкцию в 15-18 м.

Учитывайте и входные двери. Они обязаны быть плотными, хорошо и герметично закрываться и достаточно широкими для прохода (минимум 1.2 м). Ведь порой в парник нужно завозить и садовый инвентарь на тележке.

Устройство принудительной вентиляции

Устраивая систему проветривания теплиц своими руками, необходимо подобрать вытяжные и приточные вентиляторы в необходимом количестве. Чтобы воздушные массы двигались внутри парника со скоростью, которая не превышает 1,9 м/с, каждое устройство для проветривания теплиц устанавливается через определенный интервал.

Если на участке установлен небольшой парник, то обычно используются бытовые электрические вентиляторы, которые устанавливают в санузлах, поскольку их эксплуатируют в условиях повышенной влажности. Вентиляция теплиц может состоять из моделей, которые позволяют перекачивать воздух в большом количестве.

Поскольку иногда устройство может не работать, то перекрыть проем позволяют системы жалюзи, которыми оснащены проветриватели для теплиц. Интересным решением является вентилятор, который работает от солнечной панели. Данное устройство обладает довольно низкой мощностью.
