Геотермальное отопление: 4 причины установки

Варианты расположения теплообменников

Теплообменник можно выкладывать горизонтально или вертикально. В первом случае укладка петель производится на дно водоема, в котлован, монтаж контура выглядит как змеевик. При вертикальном обустройстве теплообменник погружается в шахты или скважины.

Рассмотрим оба варианта подробнее:

  1. Вертикальное обустройство требует бурения скважин на глубину до 200 м и более. На таких уровнях грунт поддерживает температуру от +10 С в круглогодичном режиме. Если обустраивается система вода-вода, то пробуриваются две артезианских скважины, из которых одна применяется для отбора тепла, а вторая – для сброса воды.
  2. Горизонтальное размещение контура не требует применения специальной техники для бурения, но нужна большая площадь выкладки петель. Укладывается трубопровод ниже точки промерзания грунта, для чего копаются траншеи. Для того чтобы определить площадь земли для выкладки контура, нужно площадь дома, которую следует отапливать, умножить на 3. Получается, что для дома в 80 м2 контур выкладывается на участке размером в 240 м2. Поэтому для горизонтальной выкладки проще всего использовать водоемы, в противном случае будет занят весь земельный придомовой участок.

Воздушные коллекторы

Подземное отопление частного дома можно реализовать и с помощью воздушных коллекторов. Это более простой способ воздушного отопления в частном доме по сравнению с двумя предыдущими.
Чтобы нагреть воздух в помещении до комфортной температуры, требуется определенное количество тепла. Чем ниже первоначальная температура, тем выше затраты. С помощью вентиляционной системы и тепла, полученного из грунта, можно бесплатно повысить температуру воздуха в доме. Обогрев теплом земли в данном случае происходит весьма просто.
Для организации системы отопления нужно:

  • вывести воздухозабор вентиляции ниже уровня промерзания грунта;
  • проложить изогнутый, прямой или многотрубный коллектор с помощью обычных канализационных труб (форма выбирается в зависимости от участка, на каждый квадратный метр площади дома должно приходиться 1,5 метра коллектора);
  • сделать воздухоотвод на дальнем от дома конце коллектора, выведя трубу на высоту минимум 1,5 метров от земли и оборудовав ее зонтом-дефлектором (разумеется, приток воздуха в дом будет принудительным.

В этом случае земляное отопление не сможет полностью обеспечить дом теплом.
Тем не менее, оно дает возможность реализовать две идеи:

  1. Поступающий через вентиляцию воздух можно подогревать любым обогревателем (газовым теплогенератором, соляровым, электрическим и пр.) и затем разводить по комнатам с помощью вентиляционных каналов. Полностью бесплатным такое отопление от земли не будет, но все же затраты уменьшатся: нагреваться станет не холодный уличный воздух, а тот, который уже прогрет примерно до +10 градусов. Особенно хорошо можно сэкономить, если зимы в регионе холодные.
  2. Нагретый с помощью тепла земли воздух можно использовать для обдува внешнего блока обычного кондиционера или теплового насоса типа «воздух-воздух». Любое устройство данного класса сможет эффективно работать при температуре около +10 градусов. Сложность реализации заключается лишь в обеспечении нужного воздушного потока. В результате воздух прогревается теплом грунта, поступает к тепловому насосу и отводится за пределы дома.

Источники

  • https://www.aqualux-m.ru/geotermalnoe-otoplenie-doma
  • https://AvtonomnoeTeplo.ru/altenergiya/102-geotermalnoe-otoplenie-chastnogo-doma.html
  • https://lucheeotoplenie.ru/tipy-otopleniya/geotermalnoe/geotermalnoe-otoplenie-doma.html
  • https://SantehnikPortal.ru/otoplenie/geotermalnoe.html
  • https://teplospec.com/alternativnoe-otoplenie/ispolzuem-teplo-zemli-dlya-otopleniya-doma.html

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

  • коллектор;
  • испаритель с хладагентом;
  • компрессор;
  • конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

  • Полученная энергия применяется для любых целей.
  • Длительность подачи топлива к конкретному участку не ограничена.
  • Его использование экологически безопасно.
  • Установка не требует частого обслуживания.
  • Система окупается с течением времени.
  • Геотермальная установка занимает немного места: не больше, чем холодильник.
  • При необходимости система легко перенастраивается.
  • Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

  • Дорогостоящая система и монтаж.
  • Окупается примерно через 10 лет.
  • Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
  • Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный тепловой насос собственноручно.

Оборудование для геотермального отопления

Внедрение системы такого типа возможно только при наличии специального оборудования. Оно аккумулирует тепло из почвы или воды и передает теплоносителю отопительной системы здания.

В нее входят:

  • тепловой насос;
  • компрессор;
  • буферный бак;
  • теплообменник.

Компрессор помогает довести антифриз до необходимой температуры. Буферный бак накапливает его после нагревания и осуществляет передачу его тепла теплоносителю. В состав входят внутренний бак, вода-теплоноситель и змеевик, по которому циркулирует антифриз. Этот элемент необходим также по той причине, что температура антифриза может меняться от -5 до +20 градусов. При этом происходит его расширение и необходима емкость для размещения выросшего объема.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев. Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

  • Исключается процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
  • Акустический комфорт. Тепловой насос работает практически бесшумно.
  • Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
  • Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
  • Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
  • Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования. Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного и внутреннего контуров коллектора.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование коллектора позволяет сэкономить значительные средства. К тому же сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Тепло из земли

Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.

При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

Горизонтальная укладка

При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.

Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.

Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².

Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.

Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.

С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.

Вертикальная укладка

Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

Зонды

В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.

Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.

Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

Скважины

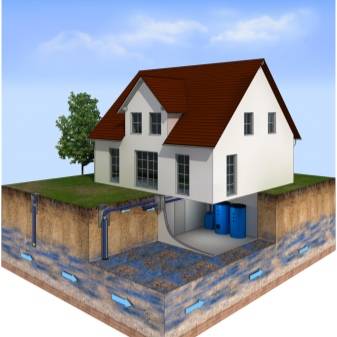

В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.

При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.

При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here

Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.

Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

  • на 4-5 кВт – 3000-7000 условных единиц;
  • на 5-10 кВт – 4000-8000 условных единиц;
  • на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м. Разумеется, так бывает не всегда

Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Рекомендации по эксплуатации

Наиболее эффективная работа теплового насоса обеспечивается в помещениях, где температура воздуха составляет от 14 градусов тепла. При любой возможности стоит предпочитать вертикальное расположение контуров горизонтальному, потому что оно самое эффективное из всех. Судя по отзывам, в чистом виде геотермальный обогрев нерационален, он прогревает воду слишком долго, потому во многих случаях такая система выполняет сугубо вспомогательную роль. Чтобы добиться высочайшей результативности, следует ориентироваться на максимально допустимую интенсивность вовлечения теплового ресурса и расчетных дебитов скважины.

Если внизу расположены не сухие породы, а горячая вода, это практически оптимальная ситуация. Тогда появляется возможность сэкономить и получить максимальную выгоду. Но надо помнить, что если планируется попутно использовать горячие подземные источники для водоснабжения, вода в них должна соответствовать типовым санитарным требованиям. Когда химический анализ показывает присутствие агрессивных компонентов, целесообразно организовать два автономных контура, жидкость в которых не перемешивается, а происходит только обмен теплом. На стенах закрепляют компрессоры либо от холодильников, либо от кондиционеров.

Если проводка в доме довольно слабая, стоит применить пару компрессоров, чтобы сократить пусковой ток благодаря последовательному включению. При монтаже конденсаторов следует заботиться о движении в них фреона от верхней точки к нижней, а не наоборот. Чтобы коллектор стабильно работал и обогревал помещение, его площадь (для частного дома величиной 100 кв. м) должна составлять 200-250 м2. Горизонтальную схему отопления не стоит использовать, если планируется впоследствии разбить сад или огород. Для комплектования системы можно использовать даже обычный скважинный насос.

О том, что такое геотермальное отопление и как его установить, смотрите в следующем видео.

Достоинства и недостатки систем геотермального отопления

   Основной недостаток, которым отличаются все геотермальные установки – сложность и высокая стоимость работ. Тепловые насосы для отопления дома нужны вне зависимости от того, каким образом нагревается теплоноситель, однако стоимость таких агрегатов для разных систем значительно отличается.

   В качестве достоинства систем кондиционирования часто отмечают «бесплатность» энергоресурса, однако, для того, чтобы реально оценить расходы, необходим более точный подсчет. Действительно, тепловая энергия при реализации такой системы не стоит ни копейки, однако, для ее аккумуляции, транспортировки и передачи в дом необходимо электричество, за которое придется платить.

   Несомненным преимуществом геотермальных систем является то, что ресурсы ее неисчерпаемы: у вас могут кончиться дрова, уголь, паллеты, прекратиться подача газа из-за аварии, но тепло земли закончиться не может, поскольку почва аккумулирует более 90% солнечной энергии.

   Еще одним плюсом является экологичность системы, работа которой не связана с выделением вредных продуктов горения.
