Как крепить каркас для гипсокартона: 3 шага и рекомендации

Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра

Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока

Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

Направляющий профиль устанавливается на черте, после чего закрепляется на месте стыка дюбель-гвоздем. Для этого нужно просверлить на месте стыка дыру, а потом забить в нее дюбель. Тоже самое проводится на противоположной стене. Затем конструкцию надо укрепить дюбель-гвоздями полностью всю конструкции. Шаг между дюбелями должен составлять примерно двадцать-сорок сантиметров.

Классификация дюбель-гвоздей

Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:

  1. Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
  2. Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
  3. Поверхность – потолок, стена.

Крепежный элемент неоднообразен и выпускается различного размера, строения.

Различия по монтажу

В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.

Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.

Фиксация строительно-монтажным пистолетом. Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.

Размеры дюбель-гвоздей

Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.

Размер диаметр/длинаДлина дюбеляДлина гвоздяMinглубина при монтаже насквозьMax толщина монтируемого материалаВес 1000 шт. на кг.
6/404 мм.42мм.50 мм.10 мм.3.3
6/604 мм.62мм.70 мм.30 мм.4.89
6/804 мм.82мм.90 мм.50 мм.7.28
8/605 мм.62мм.70 мм.20 мм.8.5
8/805 мм.82мм.90 мм.40 мм.11.02
8/1005 мм.102мм110 мм.60 мм.13.78
8/1205 мм.122мм130 мм.80 мм.16.53
8/1405 мм.142мм115 мм.100 мм.19.3
10/1007 мм.102мм150 мм.50 мм.15.32

Технические показатели дюбель-гвоздя

Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.

  1. Стержень может быть искривлен по заводским установкам: при длине 50мм. – 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
  2. На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
  3. На острие гвоздя возможна многогранность.
  4. На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.

Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.

Особенности монтажа

При монтаже дюбель-гвоздями профиля к стенам могут возникнуть определенные затруднения. Чтобы этого не было следует ознакомиться с определенными нюансами:

  1. При монтаже в кирпичную стену следует определить место дюбель-гвоздя. Если крепеж попадет на границу (в раствор) между кирпичом, тогда есть большая вероятность того, что он выскочит. Поскольку раствор может рассыпаться.
  2. Перед сверлением стены следует точно знать что там не проходят провода электрической проводки. В противном случае возникнет короткое замыкание.
  3. Если в стене проходит металлическая арматура, это также отрицательно отразится на проделывании отверстия.
  4. Для правильного монтирования дюбель-гвоздя требуется делать отверстия диаметром таким же, как дюбель (6мм.).
  5. Сверлить стену нужнона небольшой скорости, чтобы материал с поверхности не вышел единым куском, при этом образуется большая дыра.
  6. При забивании дюбеля ограничительная манжетка не даст крепежному элементу провалиться в отверстие. Поэтому забивать дюбель следует аккуратно.

Металлический профиль, классификация

Виды профилей

Работа по монтажу каркаса под ГКЛ подразумевает знание разновидностей металлопрофилей, используемых для организации обрешетки. Металлический профиль классифицируют так:

  1. ПП (CD). Наиболее часто применяют профиль с сечением 60 мм, высотой 25 мм. Выпускают профиль в арочной конфигурации, поэтому его применяют при создании нелинейных, сложных конструкций.
  2. ПН (UD). Применяют как направляющую для ПП-профилей. Имеют меньшее поперечное сечение. Допустимо применять при проведении работ по облицовке стен.
  3. ПС (CW). Применяют для обустройства вертикальных конструкций. При монтаже каркаса отверстия делают по всей длине профиля.
  4. ПН (UW). Профиль направляющий, применяемый для ПС. Имеет различное сечение.

Профиль для обрешетки

Чтобы создать основание под ГКЛ для потолочной системы, применяют стоечный профиль, на поверхности которого есть три «канавки» для размещения метизов, подвесов.

Профиль направляющий, изготовленный из оцинкованной стали, требуется для фиксации обрешетки потолочной конструкции к стене. Представляет собой рейки, которые в разрезе напоминают букву «U». Имеет гофрированные стенки для жесткости, усиления конструкции.

Направляющая

Чтобы правильно собрать металлическое основание для стен, потолка, профиль потолочный, направляющие стоит использовать одинаковых размеров.

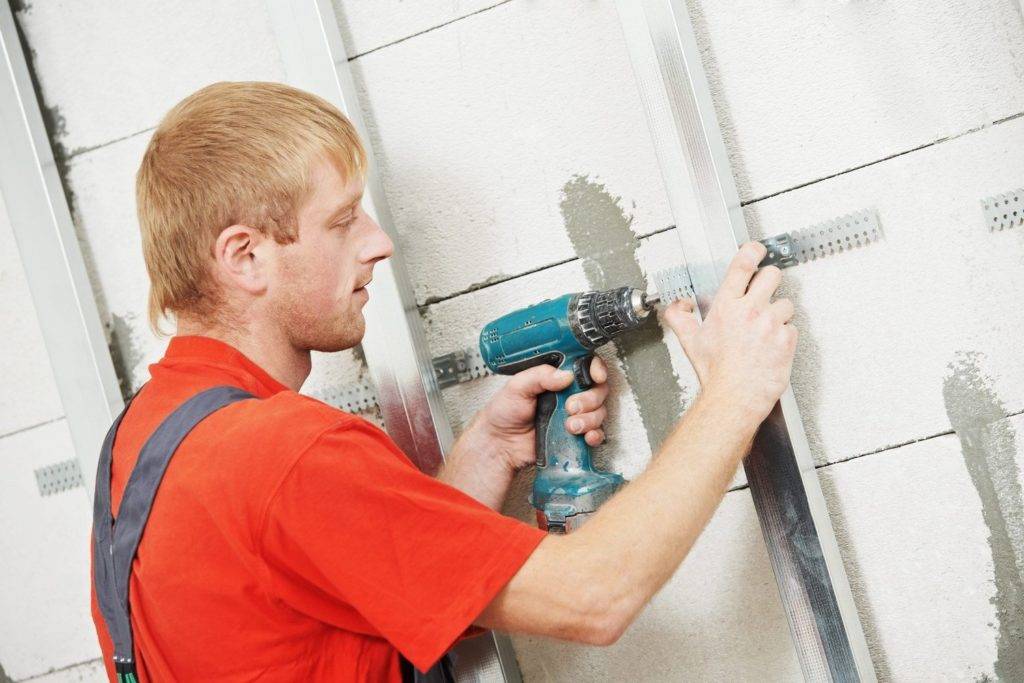

Как и чем закрепить направляющий профиль к стене

Перед началом работ стоит подготовить стены. Отделка гипсокартоном на профилях не подразумевает шпаклевки и грунтования. Следует только убрать старые обои. Чтобы не купить лишнего в магазине стройматериалов, надо строго просчитать материал относительно площади комнаты: гипсокартон, профили, подвесы. Формулы для высчитывания можно без труда найти в интернете.

Профиль является основополагающим элементом в конструкции из гипсокартона. Они несут на себе непосредственную нагрузку и равновесие всего настила из ГКЛ. Привычный материал для изготовления профиля — металлический сплав

Также важно точно знать, как соединить направляющий профиль. Создаются различные виды разнопрофильного применения:

  • арочные;
  • изогнутые;
  • овальные;
  • прямоугольные.

Такие строительные материалы существенно облегчают ремонтные работы сегодня. И можно воссоздать в своём интерьере даже самую смелую задумку. Также рейки делятся и по принципу применения:

  • направляющий, понятно, этот вид предназначен для направления всех работ с монтажной конструкцией;
  • стоечный, часто используемый материал, его принято вставлять в направляющий;
  • потолочный, соответственно используется при создании нового потолка, подвесы в данном случае также специальные используются;
  • направляющий — потолочный, используется при монтаже потолочных поверхностей, сохраняя все функции обычного направляющего профиля;
  • угловой.

Как изготовить каркас для потолочной конструкции: особенности технологии

Каркас для гипсокартона на потолок представляет собой сетку, состоящую из несущих профилей cd, закрепленную к стенам посредством направляющих ud и к потолку с помощью П-образных кронштейнов или быстроподвесов. Что касается самой сетки, то в одном направлении профили монтируются с шагом 400мм, а в другом устанавливаются перемычки через каждые 2,5м. Для установки перемычек (которые необходимы при соединении отдельных листов между собой) применяется крабовый cd-соединитель.

Теперь о креплении каркаса к существующим перекрытиям – подвесы или П-образные кронштейны монтируются с шагом 500мм под каждый установленный несущий профиль.

Изготавливая каркас для гипсокартона своими руками, в обязательном порядке необходимо пользоваться уровнем – направляющие профили монтируются с использованием гидравлического или лазерного уровня, а несущие устанавливаются по туго натянутой нити.

Как сделать каркас под гипсокартон своими руками фото

Как крепить гипсокартон к потолку одному

Если нет помощника, чтобы подержать лист, используют подпорки и подъёмники. Их можно купить в строительных магазинах или сделать своими руками.

В качестве самодельных подпорок берут профили или деревянные рейки, обрезанные под высоту потолка. Усовершенствованный вариант — швабра. К концу рейки прибивают перпендикулярно ещё одну, покороче. Для надёжности добавляют откосы.

Заводские распорки делают раздвижными. Телескопический вариант удобнее в транспортировке и подходит под разную высоту потолка.

Лист поднимают к потолку и прижимают распоркой. С другой стороны можно поставить вторую. Гипсокартон выравнивают относительно каркаса и соседних листов, а затем прикручивают. Таким методом можно в одиночку обшить весь потолок.

Также существуют подъёмные станки, это более сложные приспособления. Гипсокартонный лист укладывают на раму, поворачивают и поднимают. Заводские варианты бывают механическими, гидравлическими и электрическими, самодельные — обычно только первого типа.

Читайте подробнее: Как прикрутить гипсокартон к потолку одному

Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра

Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока

Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

Направляющий профиль устанавливается на черте, после чего закрепляется на месте стыка дюбель-гвоздем. Для этого нужно просверлить на месте стыка дыру, а потом забить в нее дюбель. Тоже самое проводится на противоположной стене. Затем конструкцию надо укрепить дюбель-гвоздями полностью всю конструкции. Шаг между дюбелями должен составлять примерно двадцать-сорок сантиметров.

Устройство дверного проема в перегородке

Если в перегородке из гипсокартона необходим дверной проем, то его стоит выполнить при помощи направляющего профиля. Установка каждого элемента проема должна производиться строго по имеющейся разметке. Высота и ширина проема напрямую зависит от размера дверного блока, который будет в нем установлен. При соблюдении строгой вертикали, ширина проема должна быть больше блока на 2 см. При определении высоты проема необходимо учитывать наличие или отсутствие напольного покрытия, которое также стоит включать во внутренний размер перегородки.

Стойки, которые будут находиться по краям дверного проема, должны быть укреплены деревянным бруском. При этом сечение бруска должно совпадать с размером используемого профиля. Деревянный брусок помимо дополнительной жесткости, позволит произвести монтаж двери в гипсокартонную перегородку более качественным. Брусок можно закрепить саморезами, что еще прочнее свяжет профиль и дерево.

Устройство звукоизоляции

Чтобы даже с дверью перегородка из гипсокартона была более глухой, и из соседнего помещения не доносились посторонние звуки, необходимо произвести наполнение каркаса звукоизоляционным материалом. В качестве такого материала можно использовать минеральную вату, которая обладает прекрасными шумоподавляющими качествами. Не стоит также забывать и о полиуретановой ленте, которая должна быть установлена по всему периметру каркаса. Это позволит устранить звуковые колебания, которые так хорошо проводит металлический профиль.

Для установки в каркас стоит использовать маты, а не рулонный утеплитель. Маты обладают большей жесткостью, что позволяет получить самонесущий наполнитель. Такой утеплитель режут с небольшим припуском по размеру в большую сторону и вставляют между стойками в распор.

Монтаж листов гипсокартона

Когда каркас перегородки будет полностью готов, можно приступить к установке гипсокартона. Эта работа начинается с той же стороны, откуда начинался набор стоечного профиля. Это позволит получить точное совпадение всех стыков, которые должны приходиться на середину профиля.

Каждый лист, который должен быть прикреплен, должен быть размечен и обрезан по размеру. Вырезать дверной проем в гипсокартоне можно при помощи ножа и ножовки, которые всегда должны быть под рукой. Линии отреза должны быть четко видны, чтобы во время подготовки заготовки нельзя было отклониться от нее, что привело бы к браку в работе.

Все обшивочные детали перегородки нужно крепить саморезами по гипсокартону. Расстояние между ними не должно превышать 20 см. Головки саморезов должны быть немного утоплены в материал, чтобы поверхность после окончания монтажных работ оставалась ровной. Чтобы не перекрутить саморез, необходимо использовать настройку усилия закручивания, которое имеется на каждом шуруповерте.

Делаем выбор

Основа под обшивочный материал может состоять из деревянного каркаса, хотя намного чаще используется металлический. Последний формируется с профилей, которые бывают:

  • стоечные;
  • направляющие;
  • специальные потолочные;
  • изогнутые (для гнутых поверхностей).

Производят металлопрофиль из рулонов оцинкованной стали, размер которой составляет 3–4 м, а толщина ― в пределах 0,5–0,8 мм. Сложно разобраться, какой материал нужно купить для отделки стен, ведь разновидностей очень много. В любом специализированном магазине есть специалисты, которые посоветуют, каким материалом лучше проводить облицовку. Чаще всего профессионалы рекомендуют: ПН 28/27 и ПП 60/27. Обрешетка, которая сделана из второго вида, должна быть размещена таким образом, чтобы под ней могли расположиться система коммуникаций и электрическая проводка.

Перед тем как купить материал для сооружения каркаса, вам понадобится просчитать его необходимое количество. Для этого нужно:

  1. Провести точные замеры помещения.
  2. Сделать схему с учетом того, что стоечный металлопрофиль следует крепить на расстоянии 40–60 см друг от друга (имеется в виду по осям), если надо закрепить целые листы. Лист гипсокартона имеет ширину в 120 см, поэтому будет правильно, если крепление выполнять в трех или четырех местах по вертикали. Стык листов нужно делать посередине одного из профилей.

Технология монтажа гипсокартона на стену

От правильно установленного несущего каркаса зависит окончательный внешний вид гипсокартонной стены.Если все технологические операции выполнены по порядку и качественно,то получается надежная и долговечная ровная поверхность,идеально подходящая для дальнейшей отделки. Все этапы построения каркаса можно отразить в следующей схеме:

После завершения работ по монтажу несущего каркаса наступает заключительный этап:установка стен из гипсокартона. При выполнении завершающих облицовочных работ следует учесть некоторые тонкости процесса:

  1. Укладывать листы на каркас нужно в шахматном порядке. В этом случае на поверхности стены не возникнут деформационные трещины.
  2. Порядок крепления листов может бытькак и вертикальным,так и горизонтальным.
  3. Фиксировать саморезами уставленный лист надо с шагом 20-25 см и на расстоянии 60 см по горизонтали.
  4. Все необработанные кромки листов тщательно зачищаются монтажным ножом для последующей отделке стены.

С примером монтажа гипсокартона можно ознакомиться: Технология монтажа гипсокартона на стены достаточно проста, и весь процесс можно выполнить своими руками, не привлекая квалифицированных мастеров, что значительно позволит сократить финансовые расходы на ремонт.

Крепеж

Перед тем как крепить профиль для гипсокартона к стене из газобетона, кирпича или другого стройматериала, необходимо приобрести специальные дополнительные и крепежные элементы:

  • Специальные муфты для соединения отдельных деталей с целью увеличения длины профиля при монтаже на мансарде и в других помещениях.
  • Крабы, которые, благодаря крестообразной форме, используются для фиксации в местах пересечения профилей с целью повышения прочности каркаса.
  • Прямой элемент, имеющий свойство сгибаться по определенному уровню, образуя П-образный проем для установки и надежного крепления профильных изделий.
  • Анкерные подвесы, обеспечивающие надежное расположение элементов конструкции.

Крепежные элементы (метизы), которые предназначены для фиксации профилированных изделий, выбираются в зависимости от типа используемой поверхности:

  • Для крепления профиля к бетонной или кирпичной стене целесообразно приобрести дюбели требуемых размеров, в зависимости от качества поверхности.
  • При монтаже профиля на стену из древесины используются саморезы.
  • Чтобы соединить профили для гипсокартона между собой или с дополнительными деталями, необходимы шурупы, имеющие заостренный конец.
  • Гипсокартонный лист крепится к профилю с помощью саморезов из оцинкованной стали с мелкой резьбой.

Дюбель молли для гкл

Данный вид крепежа предназначен для фиксации на поверхности, отделанной гипсокартоном, каких-либо относительно тяжелых предметов. Помимо ГКЛ его можно использовать в пустотелом шлакоблоке, кирпиче, бетонных плитах, а также на некоторых листовых материалах. С их помощью крепят массивные картины, светильники, зеркала и даже кухонные шкафы.

Конструктивно молли напоминает дюбель-бабочку, но это только на первый взгляд. Бабочка раскрывается в следствие закручивания самореза, а для раскрытия молли необходим специальный инструмент.

Фиксация выполняется следующим образом:

  • В гипсокартоне сверлится отверстие, соответствующее диаметру наружной обоймы дюбеля.
  • Молли вставляется в отверстие до упора зубчиков в плоскость, снаружи остаются головка болта и шайба.
  • Между болтом и шайбой заводится паз пистолета, после чего нажатием ручки болт вытягивается до полного раскрытия бабочки с внутренней стороны ГКЛ (то, что молли полностью раскрылся, будет заметно по усилию).

На этом этапе болт можно либо закрутить до нужного уровня и навесить на него необходимый предмет, либо болт выкручивают и используют для фиксации в последствии.

Подписаться

Полезно2Бесполезно

Монтаж гипсокартона на стену

Зашивка гипсокартонными листами

Облицовка стен гипсокартоном – практичный и распространенный способ внутри квартир и домов. ГКЛ позволяет выравнивать стены и потолки. Распространен метод, когда листы монтируют на каркас из деревянных реек или металлических профилей. При необходимости сэкономить деньги или время возникает вопрос: можно ли крепить гипсокартон прямо к стене? Да, есть случаи, когда обрешетку можно не устанавливать. Выравнивание стен гипсокартоном без каркаса выполняют на практически ровных основаниях разных типов. На фото ниже показано помещение с покрытыми гипроком стенами и потолками.

Сборка каркаса для потолка

Подобная модель собирается по общепринятой схеме:

  1. Проводится разметка с помощью подвеса или лазера.
  2. По периметру плоскости, согласно намеченным линиям, дюбелями устанавливаются профили UD.
  3. Соблюдая определённый шаг, также по разметке прикручиваются подвесы в форме буквы П.
  4. Замеряют и отрезают несущие профили, размером меньше на 1 см,пристраивают в направляющие и фиксируют ln-креплениями. Подвесы сгибают и привинчивают к профилю. Несущие элементы закрепляют с помощью натянутой нитки, их придерживают, чтобы они были прямыми.
  5. Следующим этапом является прикручивание крабами поперечин, которые будут образовывать ряд, находящийся в 2,5 см от стены.

Как составить чертеж?

Составление схемы каркаса является важным этапом обустройства потолка. От того, насколько правильно будет спланирована конструкция, зависит ее надежность и долговечность. Итак, что нужно сделать, чтобы составить грамотный чертеж, не будучи архитектором или дизайнером?

  • Измерить длину каждой стены, высоту углов, центра.
  • Выбрав низкий угол в комнате, начинайте отмерять расстояние между будущим подвесным потолком и поверхностью. Длина зависит от того, какие именно коммуникации вы будете размещать, какое освещение планируется использовать. Например, 5 сантиметров вполне достаточно, если нужно просто уложить проводку. Монтаж вентиляционных каналов и труб потребует больше пространства.
  • Схематически изобразите на бумаге, как именно будут располагаться профили, в каких местах крепиться.
  • Отметьте участки фиксации каждого профиля с шагом 30-40 см. Линии крепления отмечаются с шагом 60 сантиметров. В итоге, ваша схема гипсокартона на потолке должна отображать абсолютно ровную поверхность.
  • На следующем этапе вы отмечаете участки, где будет прокладываться электропроводка.
  • Используя отбивочный шнур, уровень и рулетку, перенесите разметку на потолок. Учитывайте, что листы всегда размещают от окна.
