Капельный полив из бочки для теплицы: 5 плюсов конструкции

Автоматический капельный полив для теплицы из бочки

Использовав автоматику, можно смонтировать полив теплиц без вашего участия, что предполагает бесперебойную подачу воды в указанное время, определенной продолжительности и с необходимым интервалом. После того как установлены емкость и фильтр, выполнен узел подкормки, приступают к монтажу автоматики.

Автоматический полив в теплице предполагает использование таймера или контроллера. Устройство работает от батареек и осуществляет управление системой полива, что предполагает запуск и остановку процесса орошения согласно выбранной программе. Для больших теплиц выполняется монтаж конструкций с высокой степенью автоматизации. Такие устройства контролируют температуру окружающей среды, влажность почвы. Контроллер может быть оснащен функцией учета количества жидкости, прошедшей через него.

Использование автоматики для полива значительно облегчит жизнь владельцу теплицы.

Для капельного полива из бочки для теплицы купить таймер можно механический или электронный. Первый тип, работая на пружине, создает непрерывную подачу воды до 24 часов. Все показатели вносятся вручную на некоторое время. Электронные таймеры позволяют полностью автоматизировать оросительную систему. Режим программируется на неопределенное время. Последняя модель таймера оснащена 16 командами, что позволяет создать индивидуальный режим полива для нескольких категорий растений.

Монтаж системы

Установка емкости

 Используется любой резервуар достаточной вместимости, обеспечивающий полноценный полив всей посадки за 1 раз. Необходимо учесть, что он должен располагаться примерно на 2 – 2,5 м выше уровня грядок. В этом случае вода будет идти самотоком и насос не понадобится. В зависимости от вида емкости ее можно закрепить или на стене, или установить на подставке.

Место в теплице нужно выбирать с учетом того, как удобнее подвести к ней трубу для регулярного заполнения жидкостью. На выходе в обязательном порядке ставится кран. Он должен обеспечивать не только открывание/закрывание линии полива, но и плавную регулировку объема проходящей по ней воды.

Желательно, чтобы «сосуд» имел крышку. В процессе эксплуатации будет происходить выпадение осадков на его дно, поэтому должна быть предусмотрена возможность очистки емкости. Кстати, именно поэтому выходной патрубок (вместе с краном) монтируется выше днища (примерно на 2 см), чтобы в «линию» уходила чистая вода, без взвесей.

Фильтр

Многое зависит от того, откуда берется вода. Если из естественного водоема, то есть риск попадания в систему различных микроорганизмов. Они начнут размножаться, и придется довольно часто менять и форсунки, и трубки (ленты, шланги), так как все отверстия будут забиваться. Учитывая их диаметр, вряд ли удастся их прочистить, особенно линию по всей длине.

Какой тип фильтра выбрать, каждый решает в зависимости от местных условий. Но желательно делать не только грубую, но и тонкую очистку воды. Траты на фильтр сократят расходы на последующий ремонт элементов системы. Да и почва на «плантациях» не будет загрязняться всякими наносами.

Система капилляров

Можно приобрести обычный поливочный шланг. Рекомендуется непрозрачный (чтобы избежать размножения микроорганизмов на его внутренних стенках) с их толщиной не более 1,5 мм. Такой легче укладывать на участке полива.

В соответствие с разработанной схемой шланг режется на необходимое количество частей определенной длины. Все они соединяются между собой фитингами в соответствии со схемой укладки.

Производится разметка мест расположения капельниц. В соответствии с этим в отрезках шланга прокалываются дырки. Их диаметр должен быть таким, чтобы капельница была надежно зафиксирована. При возможности к ней присоединяются небольшие трубки-отводы (если позволяет конструкция) для одновременного полива нескольких растений.

Автоматика

При желании можно систему усовершенствовать. Для этого понадобится устройство управления (контроллер) и кран с соленоидом. По установленной хозяином программе кран будет самостоятельно открываться/закрываться. По такому же принципу можно автоматизировать и наполнение емкости (при необходимости).

Это целесообразно делать, когда хозяин участка лишен возможности регулярного ухода за посадками в теплице (работа + другие хозяйственные дела, командировки и так далее).

Примерные расходы

Смета зависит от многих факторов – количество элементов, протяженность линий, ценовая политика в регионе. Поэтому уместно привести только примерные цены на основные комплектующие:

•  «лента» (с расстоянием между отверстиями 0,4 м) – 4 руб/п.м.;
• шланг некомпенсированный (1,5 л/час; 0,3 м – расстояние между капельницами) – 28,5 руб/п.м.;
• капельница внешняя – от 6,5 руб/шт.;
• штуцер (для микрокапельного орошения) – от 13 руб/шт.;
• фильтры: грубой очистки – от 280, тонкой – от 350 рублей;
• редукторы давления – от 580 р.;
• штуцера – от 15 р.:
• краники – от 36 р.:
• тройники – от 34 р.

Рекомендации

Лучше приобретать капельницы, в которых предполагается самоочистка. Все остальные модели, как правило, одноразового использования, так как в большинстве из них конструкция разборку не предусматривает.

Кроме того, целесообразно использовать изделия, к которым можно присоединять отводы. Это позволит одной капельницей поливать одновременно несколько растений.

«Ленты» производятся по разной технологии. Есть варианты со сварными стенками, и они стоят гораздо дешевле. Но срок их эксплуатации крайне мал.

Шланг не должен быть слишком мягким, иначе вода под давлением будет просто «выбрасывать» капельницы. Но он не должен быть и чрезмерно жестким, так как это усложнит монтаж системы и крепление капельниц.

Надеемся, что данная статья оказалась полезной. В любом случае затраты на систему капельного полива полностью окупятся.

Виды систем капельного полива

Любая система капельного орошения состоит из шлангов, проложенных рядом с растениями, а вода поступает туда порционно – небольшими каплями, но постоянно.

Капельное орошение имеет массу плюсов — оно:

• облегчает работу садовода – не приходится бегать с лейками и шлангами постоянно;
• сдерживает рост сорных растений – им не хватает влаги, поступающей прямо к корням садовых культур;
• повышает урожайность растений в среднем на 30%;
• выполняет профилактическую функцию – уже можно не бояться, например, фитофтороза;
• экономно расходует воду.

Схема монтажа системы капельного микрополива

Капельный полив, выпущенный любой фирмой, использовать легко – он просто подключается к водопроводу, бочке с водой, пруду или озеру, при помощи труб подводится к теплице и там посредством специальных трубочек или лент подает воду прямо к растениям.

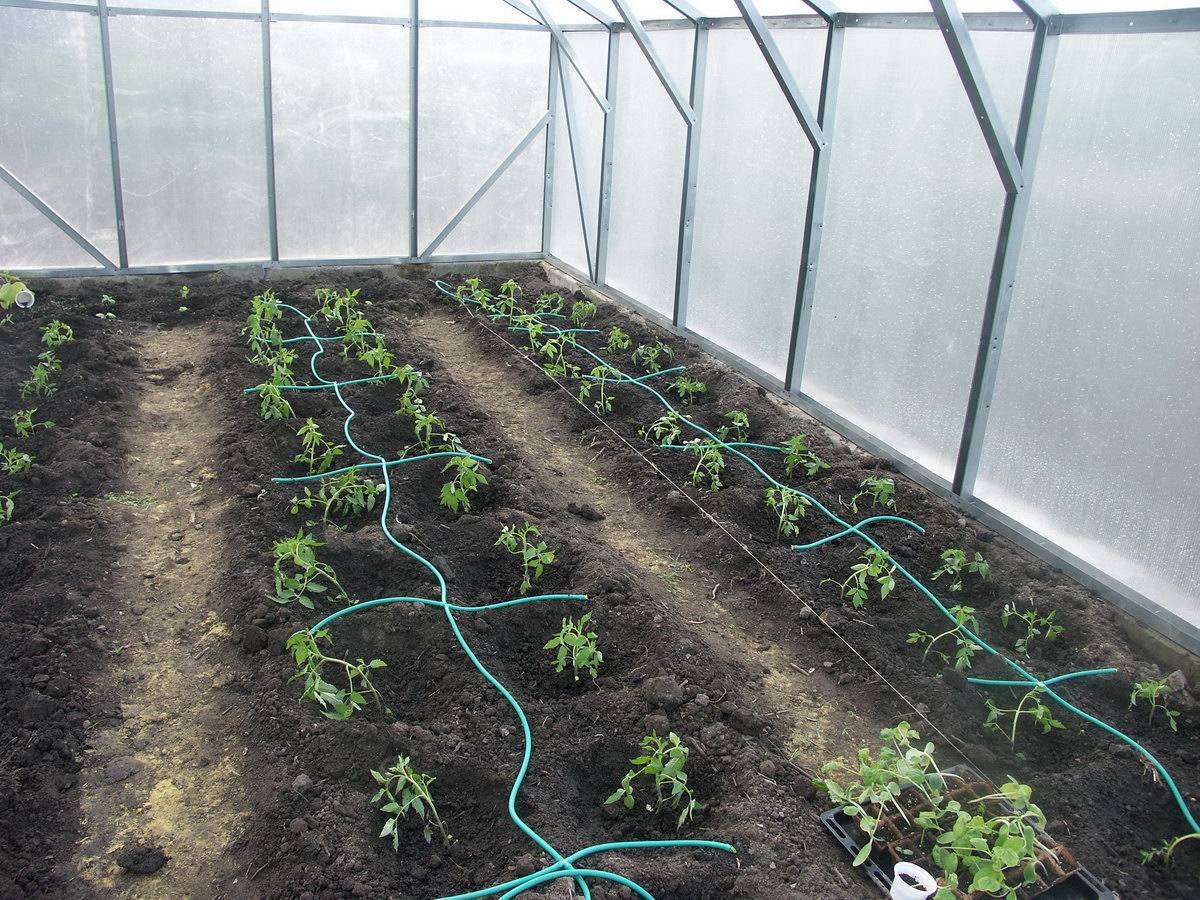

Капельный полив в теплице

Капельница – это одна из главных частей любого капельного устройства для полива. Она может быть выполнена в форме как ленты, так и трубы. Как правило, это тонкий шлаг из поливинилхлорида диаметром не более 2 см.

Механизмы подачи воды бывают внутренние и наружные.

1. Наружные капельницы – это самый простой тип устройства. Их можно сделать и установить даже самостоятельно. Сейчас на рынке появились различные модернизированные устройства, которые могут иметь, например, систему самоочистки. Рассчитаны такие капельницы на долгий срок службы.
2. Внутренние капельницы обустроены внутри шлангов с тонкими стенками. В них всегда есть фильтр, а вода проходит достаточно сложный лабиринт канальцев, прежде чем достигнет растения. Служат такие системы еще дольше.

Виды капельниц для капельного полива

Также системы капельного орошения подразделяются и по типу запуска.

Таблица. Системы капельного орошения по типу запуска.

Ручной
Чтобы запустить или остановить такой капельный полив, человеку придется совершать некоторые действия – не только нажимать на кнопку, но еще и самому наполнять емкость для воды.
Автомат
Оптимальный вариант для «занятых» садоводов, не имеющих возможности появляться на даче каждый день. Это самый дорогой тип устройства, но зато он позволяет вообще не контролировать полив – механизм сам накачает воду в емкость, сам польет и отключится.
Полуавтомат
Устройство этого типа само отключает и запускает систему полива, но не «умеет» набирать воду в емкость. Этот механизм можно запрограммировать на определенное время включения и выключения системы

Однако важно не забывать и правильно рассчитывать количество оставшейся воды в резервуаре

Чтобы сэкономить средства, но упростить себе жизнь, проще всего купить полуавтомат – этот тип можно назвать золотой серединой. Систему капельного полива можно применять на любом садовом участке, но чаще всего она используется только в теплицах и парниках. Ранее она применялась только в фермерских теплицах большого размера, однако сейчас появились и небольшие вариации для домашнего использования. Например, система капельного полива «Жук», производимая более 20 лет российской компанией «Цикл».

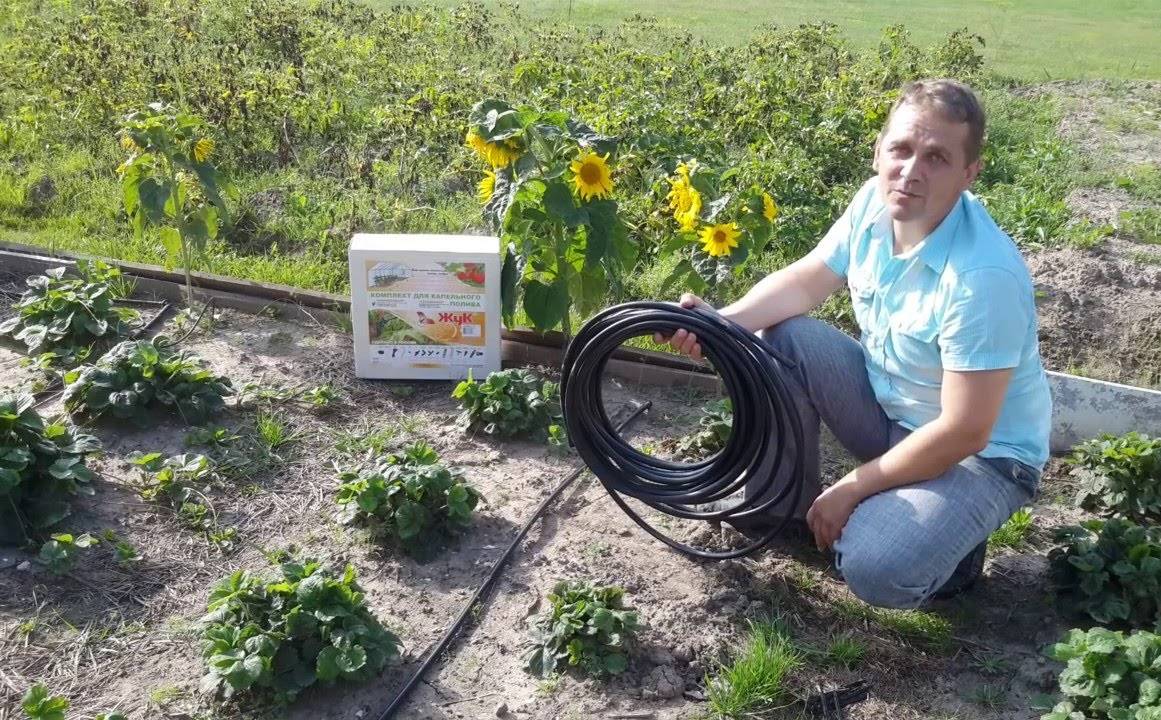

Система капельного полива «Жук»

Принцип работы и разновидности

Эта технология была опробована несколько десятилетий назад. Результаты были настолько впечатляющими, что система получила широкое распространение. Основная идея заключается в том, что вода подается к корням растений. Это можно сделать двумя способами:

• выливается на поверхность рядом со стеблем;
• подается под землей в зону корнеобразования.

Первый способ проще в установке, второй — дороже: нужен специальный шланг или капельная лента для прокладки под землей, приличный объем земляных работ. Для умеренного климата разница невелика — оба метода работают хорошо. Однако в регионах с очень жарким летом укладка под землей лучше: меньше воды испаряется и больше воды поступает к растениям.

Капельное орошение используется в огородах и теплицах. Он наиболее эффективен для выращивания овощей и фруктовых деревьев.

Есть системы с самотеком — для них требуется резервуар для воды, установленный на высоте не менее 1,5 метров, а есть системы со стабильным давлением. Они имеют насос и группу управления — манометры и клапаны, которые создают необходимое усилие. Имеются полностью автоматизированные системы капельного орошения. Самый простой вариант — это клапан с таймером, который открывает подачу воды на заданное время. Более продвинутые системы могут контролировать расход воды в каждой линии водопровода отдельно, проверяя влажность почвы и определяя погоду. Эти системы работают под управлением процессоров, а режимы работы могут быть заданы с панели управления или компьютера.

Виды бочек для капельного полива

Бочка для полива в теплице должна подходить для условий эксплуатации. Её объема должно хватать на одно орошение всей теплицы. Не рекомендуется использовать железные, они быстро приходят в негодность и забивают систему кусочками ржавчины. Стоит отдать предпочтение следующим материалам:

Пластик. Хороший бюджетный вариант, легкий в использовании и обслуживании.

Нержавейка. Прочный, надежный и долговечный материал. Отличается высокой стоимостью.

Углеродистая сталь

Небольшая стоимость, важно регулярно окрашивать, чтобы избежать появления ржавчины.

Емкость с водой необходимо разместить выше уровня грядок. Высота зависит от типа системы и варьирует от 50 см до 2 м, чтобы достичь оптимального давления для подачи жидкости.

Желательные аксессуары для системы автополива

Таймер (контроллер)

Таймер для автополива не просто изобретение для ленивых огородников. Зачастую горожане не имеют возможности проживать на даче весь сезон, и в этом случае контроллер просто незаменим.

В системах, где подача воды осуществляется при помощи насоса, подойдут универсальные таймеры, устанавливаемые непосредственно в розетку, от которой происходит питание насоса. Приобрести такие таймеры можно в любом магазине электротоваров.

А вот для самотечных систем (когда вода поступает из отдельного бака), а также когда система автополива подключена к водопроводному крану, используются специализированные контроллеры.

Такие таймеры для автополива бывают нескольких типов. Самый простой и дешевый – механический (закрывание клапана осуществляется за счет пружины). Этот тип таймера включается вручную, а выключается автоматически. И для дачников «выходного дня» такой вариант не подходит.

Дорогие электронные таймеры с программным управлением также не лучший выбор, в силу высокой стоимости и необходимости непростой настройки программ. Подобный вариант больше подходит для фермеров или профессиональных садовников, осуществляющих уход за обширной усадьбой.

Оптимальный выбор для приусадебных участков – электронные таймеры с ручным управлением. Такие контроллеры позволяют запрограммировать режим и длительность полива на одну неделю. После того как необходимые настройки будут установлены, таймер сможет ежедневно включать систему в установленные часы и выключать после того, как заданное время полива истечет, совершенно без вашего участия.

Внимание! Если ваша система автополива будет получать воду из отдельной емкости (бака), то при покупке таймера важно приобретать устройство, в котором подача\перекрытие воды осуществляется за счет встроенного шарового крана. Таймеры другого типа с электромагнитным (соленойдным клапаном) в этом случае могут не работать, так как в самотечных системах бывает недостаточно давления, которое присутствует в центральном водопроводе

Фильтр

Обычно в дачных поселках вода в водопроводе оставляет желать лучшего, а наличие механической взвеси (песок, глина и т.д.) засоряет капельные ленты и уменьшает срок службы всего оборудования. Чтобы продлить время эксплуатации системы автополива, целесообразно установить фильтр, расположив его в начале системы (между краном и основной трубой).

Существует несколько типов фильтров, но для приусадебных хозяйств самыми оптимальными являются сетчатый и дисковый типы. У первого фильтрация осуществляется за счет того, что вода проходит через ячейки сетки, а у второго имеется пористая структура, наподобие губки. Уровень очистки воды характеризуются размером ячейки. Для систем капельного полива будет достаточно частоты решетки, равной 100-150 единицам.

На рынке представлены фильтры различных ценовых категорий, стоимость аппарата зависит от качества деталей, присутствия самопромывного механизма, наличия редуктора для регулирования давления в системе и так далее. Для использования на дачных участках вполне подойдут недорогие модели сетчатых либо дисковых фильтров, но от совсем дешевых фильтров (как правило китайского производства) лучше отказаться (как известно, «скупой платит дважды»).

Капельный шланг обычно очень прочно сидит на носике коннектора, но для надежности мы закрепляем ленту металлическими хомутами. Людмила Светлицкая

Датчик дождя

Датчик дождя используется как дополнение к контроллерам с программным управлением, а также к электронным таймерам с ручным управлением. Во время выпадения осадков датчик дождя прекратит работу автополива или предотвратит очередное включение системы, если влажность окажется чрезмерной.

После, в зависимости от влажности и температуры, датчик дождя самостоятельно «примет решение» о возобновлении работы системы автополива в ранее установленном режиме. Уровень чувствительности датчика можно настраивать вручную, в соответствии с требованиями выращиваемых культур. Как правило, этот прибор имеет широкий диапазон осадков: 3-25 мм. Использование датчика дождя позволяет не только сэкономить воду, но и защитить растения от перелива, что может быть критичным для некоторых культур.

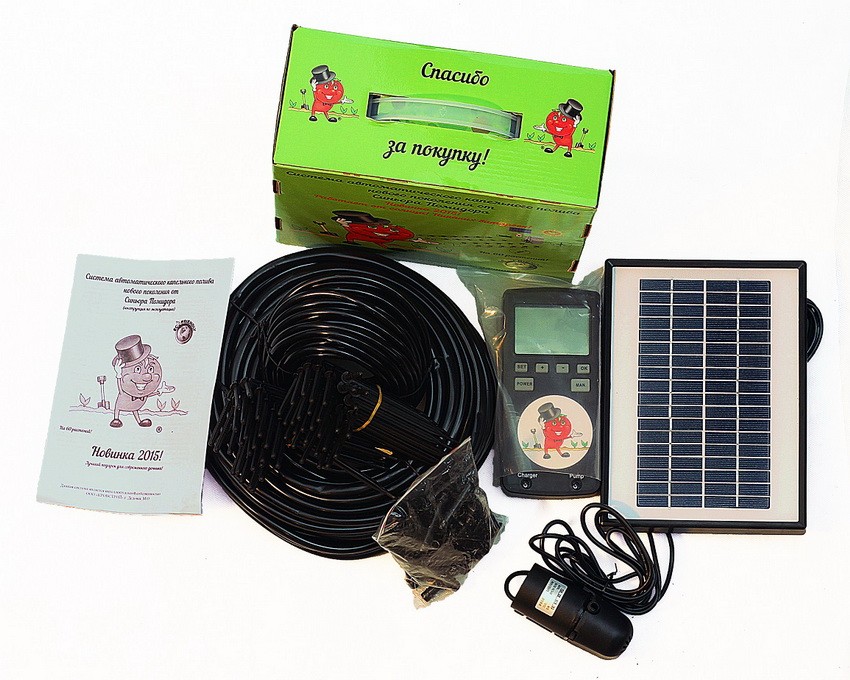

Система автоматического полива теплиц «Синьор Помидор»

Данная система является полностью автоматизированной и работает от солнечной батареи, входящей в комплект. Благодаря этому такой полив является абсолютно автономным, не требующим наличия электрической сети и постоянной смены батареек. Устройство также укомплектовано водомерной емкостью, погружным насосом, контроллером, системой эластичных шлангов, которые могут располагаться в проблемных зонах, и соединительных элементов.

Полностью автоматизированная система капельного полива «Синьор Помидор» работает от солнечной батареи, которая входит в комплект.

Управление поливом осуществляется с помощью пульта, посредством которого устанавливаются нужные параметры, включающие количество жидкости, периодичность и продолжительность орошения в течение суток. Насос начинает работать в установленный срок и отключается через определенный промежуток времени, чего достаточно для полива насаждений.

Система автополива: как сделать автополив на даче (прочитать подробнее)

Система предназначена для снабжения водой 60 растений. Для каждого требуется около 3,5 л воды в день. Можно приобрести дополнительный комплект, рассчитанный на 20 растений, и увеличить систему. Благодаря наличию насосного агрегата отсутствует необходимость в установке бочки на возвышенности и проделывании отверстия для присоединения крана. Насос подает в систему необходимое количество воды и осуществляет контроль давления в сети. Купить капельный полив в теплице можно от 5500 руб.

Уход за действующей системой полива

Для длительной работы капельного полива практики советуют периодически за ним ухаживать.

1. Снимать все заглушки, открывать воду и около получаса промывать оборудование проточной водой.
2. Промывать или своевременно менять картридж на фильтре.
3. Никогда не допускать простаивание всего комплекса труб без воды. Иначе соринки и песчинки скопятся на нижних частях составляющих и затвердеют.
4. Если теплица не отапливается, то на зиму систему нужно демонтировать, предварительно промыв и просушив.

Каждый их этих вариантов, от самого простого (основной элемент – пластиковые бутылки), до самого сложного (с использованием автоматического контроллера) позволят уменьшить трудозатраты и значительно повысить урожай.

Упрощаем уход за растениями в теплице: капельница полива системы автомат

Настоящая схема авто-капельного полива очень проста. Так в ней имеются все детали и зоны полива, от самого начала подачи воды до ее попадания в землю. Так выглядят в основном те системы, которые сделаны самостоятельно.

Капельница полива в теплице, которую вы приобретаете в магазине от имеющего лицензию производителя, будет более совершенна, чем самодельная, и имеет еще и дополнительные функции, которые облегчают сам автополив. Но обойдется она вам на много дороже.

Сложность схемы всегда зависит от сложности конструкции. Если данный полив простой, идущий самотеком из емкости или из бочки с заслонкой, – это будет один вариант. Если ваш автономный полив имеет датчики, таймер, автоматы и авто-регулятор в микроконтроллере, а автоматика подключена через интернет — это уже другой случай.

Плюсы капельного полива, подающегося из бочки:

• Значительно снижается трудоемкость на обслуживание теплицы;
• Снижается расход воды;
• Исчезает необходимость частого рыхления почвы;
• Растения лучше растут и повышается урожайность;
• Можно организовать правильную прикорневую подкормку растений.

Польза всех систем авто-капельного орошения учеными доказана уже неоднократно. При наличии всех необходимых составляющих вы без труда можете сделать свою капельную систему автополива из бочки.

Делаем систему орошения и полива из труб

При установке магистрального трубопровода от емкости с водой до участка полива применяются трубы и фитинги из следующих материалов:

• полипропилен;
• ПВХ;
• ПНД;
• ПВД.

Эти трубы отлично выдерживают контакт с водой, не поддаются коррозиям, химически нейтральны и не реагируют на протекание по ним удобрений. Для орошения небольшого участка в большинстве случаев используют диаметр в 32 мм.

Магистральные трубы должны быть пластиковыми. А уже какой тип понадобится, выбирайте сами.

В местах отвода линий необходимо присоединить тройники. А уже к их боковым выходам подключать капельные шланги или ленты. Для этого также необходимо приобрести переходники. Они крепятся при помощи хомутов из металла.

Для дополнительного удобства, после каждого тройника можно установить краны, которыми будете регулировать подачу воды. Это удобно когда на огороде растут разные овощи.

Предлагаю посмотреть видео, еще одного варианта монтажа системы точечного полива при помощи ПВХ труб. Этот способ очень простой, но эффективный :

Еще один вариант капельного орошения из полипропиленовых труб:

Установка:

1. Бочку устанавливаем на возвышение. Это поможет получить напор для подачи воды.
2. К ней присоединяем главную трубу (32 мм в диаметре). Она будет подавать воду к распределительной трубе.
3. По всему периметру огорода прокладывается распределительная труба из ПВХ.
4. В ней проделывается отверстия для кранов. Это можно сделать шуруповертом.
5. В них вставляются краны. А уже на них устанавливаются капельные ленты или шланги.

Монтаж системы готов!

Планирование и установка

Конструкция вашей капельной системы будет основана на типе почвы и растений, которые у вас есть. В глинистой почве вода распространяется от места расположения капельного излучателя и покрывает более широкую область, в то время как в песчаной почве вода из капельных излучателей опускается почти прямо вниз. Это может повлиять на разнообразие и размещение капельниц.

Размеры и разновидности растений также будут учитываться при проектировании системы.

Крупные растения, такие как деревья, могут нуждаться в двух, трех или более излучателях, расположенных равномерно вокруг корневого шара, в то время как многолетние цветы могут нуждаться только в одной капельнице.

Ваш ландшафтный подрядчик может руководить процессом и следить за тем, чтобы каждое растение получало необходимую ему воду.

Для орошения каких культур Вы подбираете систему?

ТепличныеГазон

Процесс установки очень прост. После посадки растений закладывается система капельного орошения, подключаются трубки и излучатели.

Следующий шаг заключается в прикреплении трубки к поверхности почвы с помощью ландшафтных кольев или булавок, после чего добавляется древесная мульча.

Это делается для того, чтобы скрыть ирригационную трубку, и она не была видна в готовом ландшафте. Если вы используете ландшафтную ткань, положите ее после посадки, но перед установкой системы капельного орошения.

Мнение эксперта Курдин Сергей Сергеевич

Если система не оснащена технологией предотвращения засорения, никогда не устанавливайте капельницы глубоко под землей. Маленькие корни могут вырасти в излучатели и закупорить их. Кроме того, не закрывайте трубку ландшафтной тканью или ковриком для сорняков, потому что это затрудняет диагностику проблем с капельной системой или ее обновление при добавлении новых растений.

Если у вас есть существующая спринклерная система, у вас может возникнуть соблазн связать свою капельную систему непосредственно с вашими спринклерными трубами с целью сокращения расходов. Однако профи говорят, что это большая ошибка.

Поскольку спринклерная система выбрасывает большое количество воды за короткий промежуток времени, запустив капельную систему на точно такой же линии, вы добьетесь лишь того, что либо ваша капельная система не сможет справляться с поставленной задачей по орошению, либо ваша спринклерная система будет переувлажнена.

Кроме того, стекание капель с дождевальных труб не позволяет использовать фильтр для минеральных веществ в водопроводе. Это может привести к засорению излучателей и прекращению их работы. Всегда лучше иметь разбрызгиватели и капельные системы на отдельных зонах.

Как сделать капельный полив

Мне понадобилось на 18 грядок по 12 метров (на ~ 1000 – 1500 кустов):

• Микротрубка ПВХ 5/3,2 мм (внешний/внутренний диаметр) – точно не помню, вроде 1000 метров.
• Труба ПВД Д16х1,3 мм – 220 метров.
• Тройник (отвод) для капельных шлангов 1/2″ и труб Д 16мм – 20 штук.
• Кран пластиковый для труб Д 16мм – 20 штук.
• Адаптер стартовый (микрофитинг) для микротрубки 5/3 мм
• Разветвитель на 4 выхода (микрофитинг) для микротрубок 5 х 3 мм
• Стрелка – капельница игольчатая с лабиринтом – ~1000 шт.
• Шило для проделывания отверстий в трубе Д 16мм – 1 шт.
• Фильтр дисковый. – 1 шт.
• Прочие фитинги для подключения к водопроводу. (Так как бак был не готов…)

Обошлось всё это дело примерно 20-25 т.р. в 2021-м году (~60р за $). Сейчас в декабре 2021-го цены скорее всего выросли.

Так всё-таки как сделать капельный полив своими руками? Для этого вначале нужно всё подготовить и определить сколько рядов растений будет у вас на грядке и какое расстояние будет между растениями в каждом ряду грядки. В нашем случае 30 см между растениями в 2-х рядах на одной грядке, в шахматном порядке. (ширина грядки 50см – как у Миттлайдера).

Вам важно сразу определить что вы будите постоянно выращивать иначе потом придётся всё переделывать, т.к. для разных видов растений нужно больше или меньше расстояние (7.5, 10, 17.5, 30, 35 и ,50см) др. от др

от др.

Например по Миттлайдеру:

• томаты можно сажать на расстоянии 17.5-20 см др. от др. в 1 ряд,
• огурцы на расстоянии 30 см др. от др. в 1 ряд
• Некоторые виды растений сажают в 2 ряда: одни друг против друга, другие в шахматном порядке.

Первый год мы сажали томаты в 1 ряд, но полив не делали, на 2й год посадили землянику в 2 ряда в шахматном порядке на расстоянии 30 см др. от др. и сделали под неё капельный полив. Мы для себя решили что это оптимальное расстояние для растений, в случае чего можно будет например под огурцы ставить 2 капельницы и сажать их в один ряд. А можно во второй ряд посадить низкорослый вид растений.

Так же определите длину трубок, чтобы они дотягивались до растений. В нашем случае под грядку Митталайдера мы нарезали по 30 см.

Делаем “станок” для нарезки трубок (д.3-7мм) заданной длины:

«Станок” для нарезки трубок (3-7 мм)

1. Наматываем трубки 10-20 витков
2. Зажимаем в середине одной рукой все трубки
3. Другой рукой берём канцелярский нож и разрезаем трубки с одной стороны, а затем с другой
4. Нарезанные трубки сразу убираем в большой чистый пакет, чтобы они не забились пылью и грязью.

После того как нарезано нужное количество трубок, в нашем случае на 1000-1500 растений, берём адаптер стартовый и на него насаживаем “крествины”, которые с 4 выходами.

Затем на трубки одеваем капельницы и убираем их в пакет.

Далее берём готовые крестовины и на них насаживаем трубки с одетыми капельницами и снова убираем всё в пакеты, чтобы защитить от пыли и грязи, иначе могут забиться капельницы и придётся бегать менять их.
