Как самостоятельно установить лестницу на чердак

Многие из собственников частных домов задаются вопросом установки чердачной лестницы своими руками. Чаще всего причиной тому становится нежелание в зимний период пользоваться приставной конструкцией для посещения чердака. Использование стационарной конструкции для таких целей не всегда оправдано, поскольку она занимает много места. Кроме того, лестница на чердак с улицы, сделанная своими руками, неудобна в ряде случаев, например, когда чердак планируется сделать жилым.

Разборная стремянка — лестничная конструкция, которую можно устанавливать для доступа на мансарду. Но перед тем, как установить такую чердачную лестницу, стоит задуматься, будет ли возможность регулярно собирать и разбирать такую конструкцию. Далее будет рассмотрена схема и конструкция чердачной лестницы, которая будет складываться и не займет много места.

Проведение подготовительных работ

В первую очередь исполнитель должен демонтировать старую лестницу.

Дополнительно удаляется старая декоративная рамка, обрамление лестницы, расположенное внутри прохода. Следующим этапом станет закрепление новой лестницы в собранном состоянии. Это позволит легко поднять ее на чердак и приступить к примерке.

После подъема нового изделия нужно проверить высоту его расположения

Важно учитывать, что люк при закрытии не должен плотно упираться в складную лестницу. Собранную конструкцию необходимо закрепить на вспомогательных планках – длинных рейках

Затем ее нужно опустить в проем, предварительно подставив под рейки подпорки. При необходимости подъема изделия выше, следует использовать дополнительные клинья.

После того, как раскладная лестница на чердак будет правильно выставлена на подпорках, следует ее разложить.

Инструкция по изготовлению

Процесс создания лестницы на чердак своими руками не слишком сложный. Главное –провести точные замеры и сделать качественный чертёж в нескольких проекциях. Единственное, чего не стоит делать на всех этапах – это спешить.

Подготовка к работе

Для изготовления лестничной конструкции потребуется определённый инструментарий:

дрель или шуруповёрт;
монтажная пена;
несколько отвёрток;
анкера;
саморезы;
крепёжные петли;
несколько пар шарниров с обратным ходом (число зависит от количества складных маршей);
4 деревянных бруска и 2 листа фанеры для люка;
пила;
молоток.

Изготовление люка

Основная сложность на данном этапе – это локализация проёма

Так как в будущем поменять место будет очень проблематично, уделить этому моменту требуется особое внимание. Также следует учитывать, что люк должен быть на пару миллиметров меньше самого проёма для плотного прилегания

Люк нужно устанавливать с тем расчетом, чтобы разложенная лестница никому не мешала.

Порядок изготовления заключается в следующем:

на каждом бруске делаются пазы;
сделанные углубления смазываются клеем;
деревянные рейки соединяются друг с другом, образуя прямоугольную или квадратную форму;
надёжность соединений усиливается с помощью саморезов;
в углы крепятся косынки;
с обеих сторон крышки люка закрепляются листы фанеры;
устанавливается запорный механизм (например, дверная защёлка);
с помощью петель люк закрепляется в проёме на чердак;
также на ручке люка стоит повесить прочный шнурок с кольцом на конце (чтобы было удобно открывать).

Угол опускания крышки можно регулировать специальными фиксаторами.

Делаем люк на чердак (часть 1)

Делаем люк на чердак (часть 2)

Лестничный пролёт

Помимо люка, следует изготовить своими руками цельный лестничный пролёт на тетивах. Его высота должна быть больше расстояния от пола до потолка на 30-40 см. Замеры следует проводить в вертикальном положении. После измерений можно приступать к изготовлению самого изделия. Для этого потребуется:

2 тетивы – несущие балки, на которые устанавливаются ступени;
несколько досок высотой не менее 0,5 см и толщиной от 3 см (будут использоваться в качестве ступеней);
в некоторых случаях понадобятся крепёжные элементы (уголки и саморезы).

Использовать нужно только качественную древесину, без трещин, сучков и прочих дефектов.Процесс изготовления своими руками довольно прост:

тетивы необходимо равномерно разметить для установки ступенек;
в каждой тетиве вырезаются пазы для ступенек;
углубления одной несущей балки смазываются столярным клеем;
ступеньки устанавливаются в пазы;
пазы второй балки также смазываются клеем;
ступени соединяются со второй тетивой;
следите, чтобы ступени располагались строго горизонтально.

Вместо изготовления углублений, ступени можно зафиксировать с помощью металлических уголков или небольших деревянных брусков. Делаем складную лестницу на чердак

Сборка и монтаж конструкции

Обычно раскладные лестницы на чердак состоят из 3-4 секций. Это позволяет достичь компромисса между внешним видом складной конструкции и удобством при раскладывании. Двух секций бывает не достаточно, а 5 и более – делают конструкцию слишком массивной.

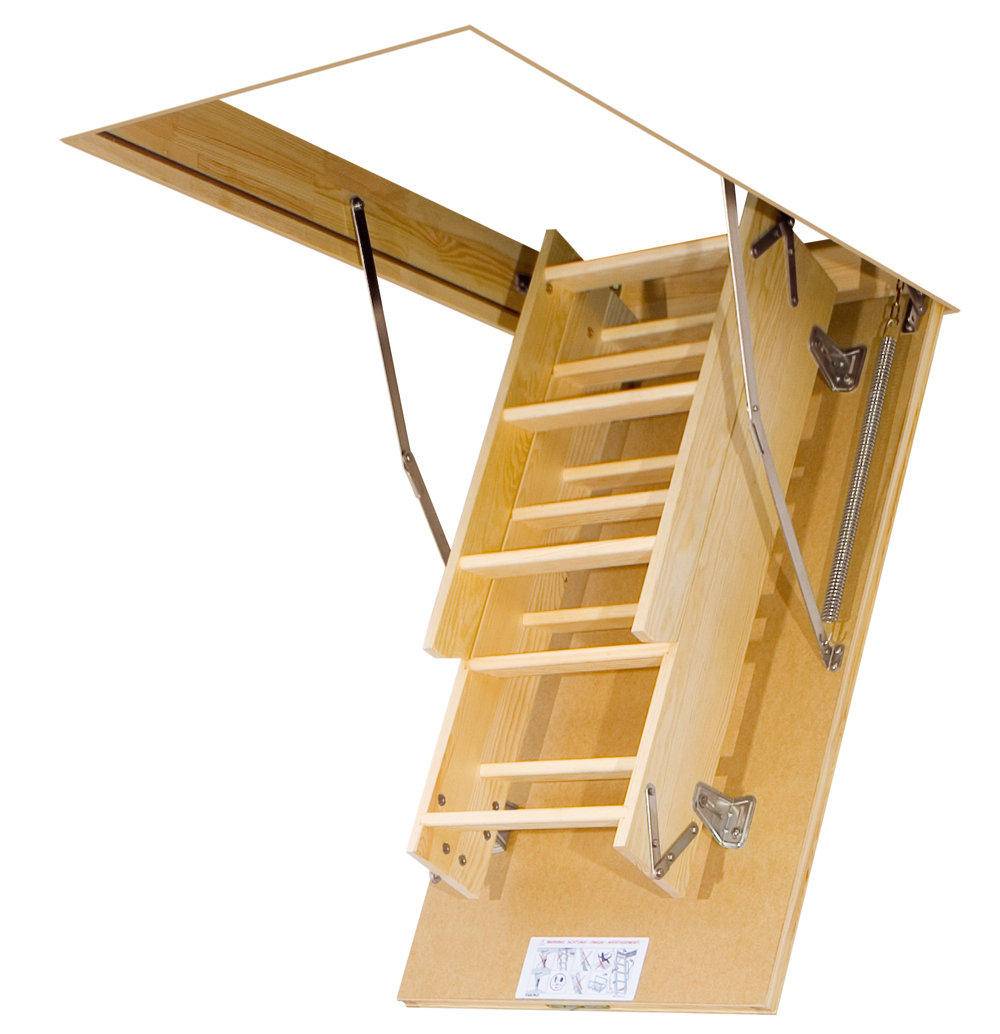

Трехсекционная чердачная лестница

Порядок же следующий:

Условно разделить прямую лестницу на 3 части. Первый пролёт должен соответствовать размерам люка, второй – быть немного короче первого, чтобы он удобно укладывался в люк, а третий лестничный марш может быть еще короче, главное, чтобы он доставал до пола.
Распилить конструкцию на размеченные части и зашлифовать грани.
Просверлить несколько отверстий для монтажа шарниров.
Соединить части лестничного пролёта карточными петлями. Выполнять эту операцию следует на ровной поверхности. Следите за расположением фиксирующих деталей, чтобы она складывалась правильно. После установки шарниров изделие должно складываться как гармошка.
Обязательно проверить отсутствие дефектов.
Покрасить складное устройство и покрыть защитным лаком. Для защиты пола на нижний концы конструкции можно одеть резиновые накладки.
Закрепить конструкцию на крышке люка.

Монтаж готовой чердачной лестницы

Виды раскладных лестниц на чердак

Наиболее важным при выборе является тип конструкции. Они могут быть складные и не складывающиеся.

Группа складных включает в себя:

сегментные,
ножницеобразные,
гармошкой,
стационарные.

Рассмотрим их подробнее.

Сегментные модели

Они являются наиболее популярными, так как легко монтируются, а в сложенном состоянии полностью скрыты в потолке. В результате, конструкция не занимает места на полу, и может быть использована в особенно маленьких пространствах. Этот вид состоит из нескольких сегментов (обычно их три), которые накладываются друг на друга и в собранном виде поднимаются вверх. Некоторые производители предлагают дверцы люка, покрытые теплоизоляционным материалом. Этот тип решения является идеальным в случае неотапливаемого чердака.

Недостатки модели. К сожалению, они также имеют фундаментальный недостаток – это неудобство складывания и раскладывания. Дверца имеет специальный утяжелитель-противовес, облегчающий раскладывание. Но эта операция требует применения физической силы. Таким образом, этот вариант не будет оптимальным решением для людей с ограниченными физическими возможностями.

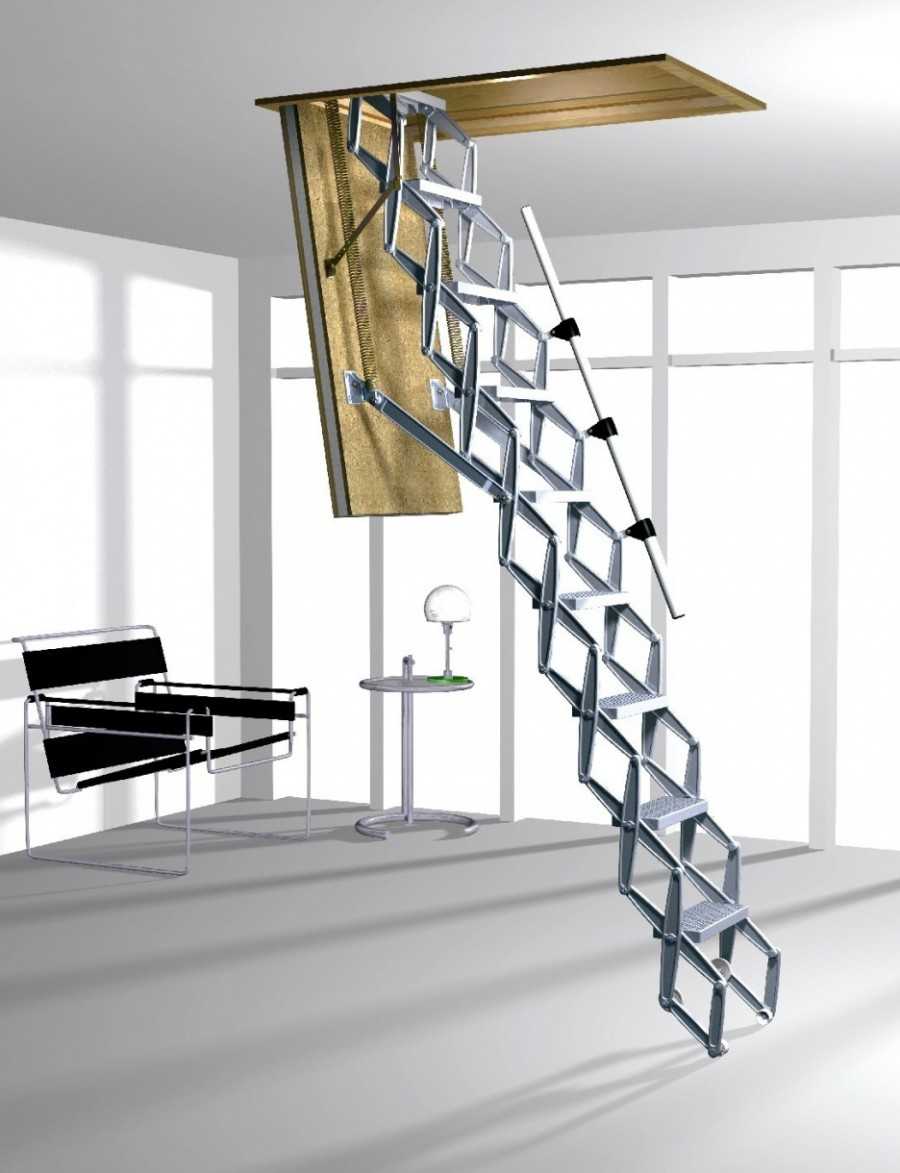

Ножницеобразные конструкции

Они намного проще в использовании, чем их аналоги. Их основные преимущества:

Они не ограничивают использование жилой площади и могут быть использованы для небольших пространств.
Имеют механизм утяжелителя, дополнительная задача которого состоит в том, чтобы обеспечить возможность оставить конструкцию в любом положении. Благодаря этому их легче складывать и раскладывать.
Современный дизайн идеально подходит для больших отверстий в потолке, в которых установка больших сегментных моделей будет не слишком удобным решением.

Конструкция «Гармошка»

Это решение для ограниченного пространства. Этого вида конструкции раскладываются в виде гармошки.

Основные преимущества:

как правило, они имеют небольшой размер,
имеют легкие, но прочные ступени,
просты в эксплуатации.

Конструкции могут быть выполнены из стали и алюминия.

Также можно приобрести стационарные чердачные фрезерные конструкции.

Выбор чердачной лестницы

Основной фактор, на который необходимо обратить внимание при выборе – это эксплуатируемая нагрузка, выдерживаемая лестницей. Помимо веса хозяина или хозяйки должен учитываться ими переносимый груз, должен быть небольшой запас

Оптимальным считается параметр в 150 кг.

Все чердачные лестницы делят на три вида:

Компактные конструкции с углом наклона от 45 до 60 градусов.
Стремянки, напоминающие трап, угол их наклона от 60 до 90 градусов.
Парадные варианты, угол составляет 45 градусов.

Выбор лестницы на чердак – дело индивидуальное, он определяется параметрами самого дома и обустроенного чердака. Раздвижные лестницы будут оптимальны для тех, кто предпочитает металлические конструкции, складные чердачные лестницы – для любителей изделий из дерева.

Любая конструкция от хорошего производителя должна быть оснащена специальными элементами против скольжения. В случае изделий из дерева ступени имеют рифленую поверхность, металлические поставляются с насечкой.

На качественных лестницах раскладной механизм оснащается дополнительными регулировочными элементами, работать он должен почти бесшумно. Конструкционная особенность лестниц от хороших производителей состоит в наличии утепления самого входа, подобранного с учетом теплопотерь.

Размеры чердачной лестницы

Обустраивается в доме чердачная лестница с люком утепления или без него, она должна отвечать всем требованиям безопасности. Материалы, тип конструкции имеют значение. Но главными критериями, определяющими удобство и безопасность, являются:

величина;
угол наклона;
высота подступенек.

Необходимо точно определить размеры лестницы. Слишком большое сооружение может обладать недостаточной жесткостью, становится небезопасным. Оптимальным вариантом для чердачной лестницы является модель, включающая 13-16 ступеней. Точный расчет зависит от высоты потолка.

Расчет лестницы зависит от высоты потолка

Важным моментом является угол наклона. Рекомендуемый диапазон – 65-70°. При увеличении этого показателя снижается безопасность. Крутая лестница создает риск падения, травмирования. Уменьшение угла делает конструкцию пологой. Она займет много места, будет выглядеть непривлекательно.

Высота подступенек рассчитывается с учетом ширины шага пользователей. Средним показателем является расстояние между ступенями 19-20 сантиметров.

Пример конструкции чердачной лестницы

Главные особенности чердачных лестниц

Рассматривая чердачные лестницы разных видов, можно привести несколько свойств, которые есть у каждой из них. Они связаны с тем, что конструкцию используют конкретно для обустройства перехода на чердак. Для всех подобных лестниц характерны следующие черты:

Компактные размеры. Они необходимы, чтобы вписать лестницу в небольшое пространство. Но даже с учетом этого конструкция имеет те минимальные размеры, при которых человеку будет удобно ею пользоваться.
Большой угол наклона. Объясняется тем, что лестница имеет небольшую длину и должна быть вписана в минимальную площадь.
Относительно малая грузоподъемность. Большинство чердачных лестниц выдерживают до 150-200 кг. То есть одновременно система может выдержать 2-3 человек среднего веса или одного человека, но с тяжелым грузом.
Обычно нужно просто потянуть за ручку люка или специальный рычаг, а когда проем откроется – потянуть за нижнюю ступень. В результате вся конструкция раскладывается и прочно устанавливается на пол.

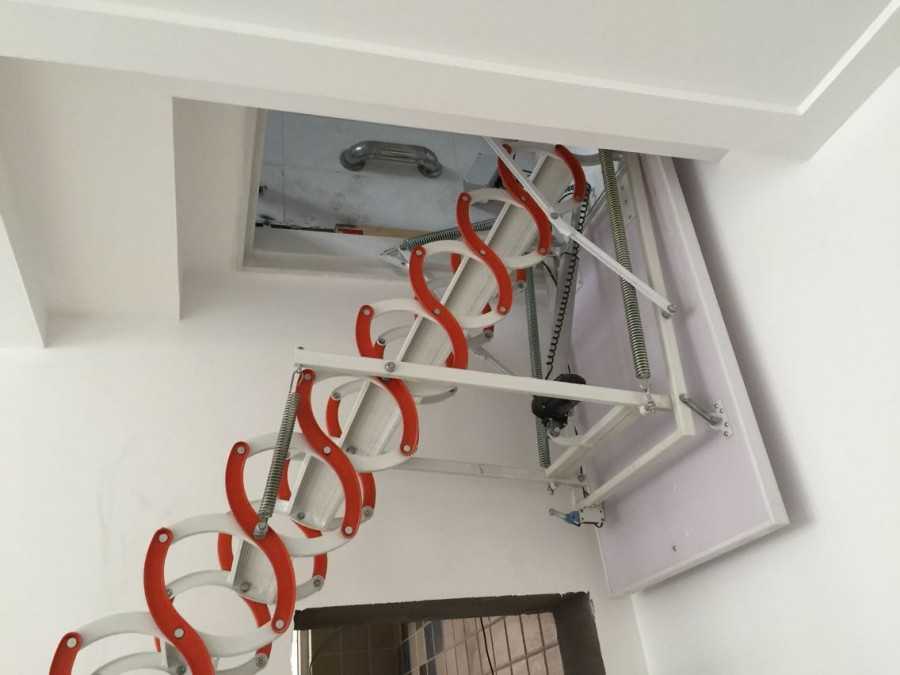

Некоторые производители выпускают автоматические лестницы. Они раскладываются после нажатия на потолочный люк, как на кнопку. В редких случаях лестницы оснащают электроприводом, который управляется дистанционно при помощи пульта.

Подбор стройматериалов

В процессе создания чердачной лестницы своими руками, а именно – ее предварительного чертежа, стоит обратить внимание на то, какие стройматериалы принято использовать в данном деле. Несмотря на все многообразие продукции в сегменте стройматериалов, любой опытный строитель скажет вам, что есть определенные виды товаров, которые наилучшим образом показывают себя в процессе эксплуатации

Как правило, все основные детали конструкции изготавливаются преимущественно из древесины, в то время как крепежные и фиксаторные элементы производят из металлов. Благодаря грамотному подбору материалов чердачная лестница своими руками, чертеж которой выполнен непрофессионалом, будет на порядок крепче и надежнее.
Складная лестница на шарнирах

Выбор места для входа на чердак

Каждый владелец дома с чердачным помещением должен тщательно продумать вход на чердак еще на этапе проектирования строения. Следует учитывать следующие моменты:

люк необходимо располагать так, чтобы при подъеме на чердак не задевать головой свод крыши, балки или другие конструкции;
проем требуется дополнительно усилить, если это деревянное строение, то балками из дерева, а если бетонное перекрытие – железными уголками;
люк не должен располагаться на несущих балках либо на других опорах, которые пришлось бы распиливать или нарушать целостность иным образом для устройства входа на чердак;
непосредственно под люком должно быть достаточно свободного пространства для лестничной системы, при этом оптимально заранее продумать вариант лестницы, так как одни конструкции требуют больше места, другие меньше;
требуется также решить, какой использовать вариант утепления люка, чтобы предусмотреть место для теплоизолирующего материала.

В том случае, если каждому перечисленному моменту будет уделено должное внимание, то спроектировать, построить и смонтировать утепленный чердачный люк с лестницей не составит труда даже начинающему домашнему мастеру. Необходимо лишь запастись требуемым набором инструментов и материалов для создания правильной лестничной конструкции с люком своими руками. Видео по теме:

Видео по теме:

Технология изготовления простой откидной конструкции

Если люк располагается возле края перекрытия, то для подъема можно установить своими руками откидную лестницу из двух секций, которая будет опираться на стену. Основой для конструкции может стать готовое изделие, на трансформацию его потребуется около двух часов.

Простая откидная лестница, которую легко сделать своими руками

Инструменты для работы:

шуруповерт;
рулетка;
ножовка.

Материалы:

деревянные бруски размером 2х3 см;
карточные петли;
саморезы;
крючок с петлей.

Берется два бруска равных ширине лестницы. Один петлями крепится к верхнему краю, а второй прочно фиксируется внизу, обеспечивая устойчивость разложенной конструкции.
Используемая лестница делится на две части – одна из них составляет 2/3 длины, а вторая 1/3. По намеченной линии выполняется аккуратный распил тетивы.
Металлические петли прикручиваются для соединения секций

Обращайте внимание на то, как расположена фурнитура. Она должна обеспечить складывание нижней части лестницы под верхнюю.
На стене под чердачным проемом фиксируется брусок, к которому крепится откидная конструкция.
Для надежной фиксации в сложенном положении возле места распила вкручивается петля, а на стене в соответствующем месте устанавливается крючок.

Достоинство такого изделия – простота исполнения своими руками, а недостаток – открытое расположение.

Чердачная лестница с улицы

Уличные лестницы бывают также разные. Некоторые решения предназначены для монтажа на больших пространствах, другие можно удобно разместить в узких местах.

Выделим основные типы систем для улицы:

с электрическим приводом;
лестницы-гармошки;
маршевые модели;
вертикальные.

Лестница-гармошка

Гармошки часто можно встретить в магазинах. Это ножничный механизм. Когда лестница собрана, она компактна и практически незаметна. Можно изготовить такую систему самостоятельно, однако потребуются навыки работы с металлом и другими материалами.

С электрическим приводом

Система с электроприводом — это, по сути, та же лестница-гармошка, которая может выдвигаться вертикально. Это удобное решение в разных ситуациях и в особенности, когда заняты руки. Но монтаж достаточно сложен — необходимо просчитать высоту потолка на чердачном помещении. Гораздо проще приобрести готовую конструкцию.

Маршевая

Маршевые решения имеют один недостаток — когда складывающаяся лестница требует минимум пространства, для маршевой нужно много места. Лестница может иметь как 1, так и 3 и более площадок-маршей. Конструкция может быть прямой или криволинейной. Это стационарное решение. Чтобы установить, потребуются определенные навыки.

Вертикальная

Вертикальная лестница – это преимущественно деревянная или металлическая конструкция. Именно такая самодельная лесенка обеспечивает вход на чердак в большинстве домовладений. Изготовить и установить ее очень просто.

Для улицы предпочтительнее выбирать металл, но и древесина также хорошо подходит. Чтобы дерево не сгнило под воздействием влаги и осадков, изделие обрабатывают специальными пропитками. Металл более популярен – он долговечен, способен выдерживать большую нагрузку и любое воздействие.

Установка раскладных ступеней (на примере FAKRO)

Среди инструментов потребуется шуруповёрт, отвёртки (плоская и крестовая) и рожковый ключ на 10. Процесс состоит из нескольких этапов:

Монтируется обрамление для наружной рамы.
По внутренним углам (с чердачной стороны) на раме имеются уголки из металла для фиксаци. Они приспособлены для временного подвешивания изделия. В них монтируются гайки, а в гайки вкручиваются штыри с резьбой.
Размещается рама в люк и ставятся на штырях обратные упоры (трубы с зазорами).
С помощью винтовых тяг выставляется рама в уровень по всем направлениям.
С использованием жесткой подкладки (для исключения деформации) фиксируется рама к откосу на саморезы или дюбели с двух смежных сторон.
Проверяются диагонали на равенство. Саморезы не должны быть сильно зажаты.
Осуществляется раскрепление. Пазухи заполняют строительной пеной (не образующей расширение). Временные подвесы и штыри удаляются.

При выборе лестниц на мансарду (фото) или чердак, покупатель вынужден признать, что конструктивно все изделия аналогичны. Однако, некоторые фирмы преуспевают в совершенствовании узлов и креплений. Это способствует простому монтажу и эксплуатации.

В представленном выше материале рассмотрены и дорогие и дешевые сооружения. Если это помогло решить интересующие вопросы, можно поделиться ссылкой с друзьями.

Как выбрать модель?

Чердачные лестницы доступны в различных формах, типах и возможностях применения. Каждый человек должен выбрать продукт, который лучше всего подходит для его потребностей, размера люка и размера комнаты. Каждая деревянная или металлическая модель может стать функциональной частью интерьера

Тем не менее, перед покупкой стоит обратить внимание на ряд важных аспектов:

размеры отверстия в потолке;
высота помещения;
размеры дверцы-люка;
высота ступеней;
размеры ступеней (высота, толщина, ширина, расстояние между ступенями);
размер конструкции при раскладывании;
расположение конструкции при раскладывании;
расстояние от ступенек до стен.

Каждый из этих параметров может повлиять на комфорт использования. Поэтому перед покупкой стоит убедиться, что конкретная модель будет соответствовать интерьеру и размеру комнаты.

Перед покупкой следует обратить внимание на допустимую нагрузку для данной модели. Это довольно важный параметр, который должен быть указан на упаковке каждого продукта

При этом следует учитывать максимальную нагрузку на всю конструкцию и на каждую ступеньку. Максимальное значение должно превышать вес самого тяжелого пользователя.

Нагрузка на одну ступеньку из древесины колеблется в пределах около 150 кг.
Максимальная степень нагрузки на металлическую ступеньку составляет до 200 кг.
Общая нагрузка на всю конструкцию может варьироваться от 250 до 500 кг.

Поэтому перед покупкой было бы хорошо определить, будут ли на чердак подниматься тяжелые предметы. Если это так, то стоит выбирать массивные модели из металла.

Вкратце об установке металлических лестниц

Как было сказано выше, модели из металла более надёжны и долговечны. Они больше подойдут тем людям, которые часто поднимаются на чердак. Помимо знаний по сварке, для изготовления таких изделий своими руками потребуются определённые инструменты. В частности:

сварочный аппарат;
пила по металлу;
наждачный круг для шлифовки;
струбцина;
несколько швеллеров 8-10 размера;
металлический профиль и угловая сталь для ступенек.

Процесс изготовления люка и оптимальные размеры элементов аналогичны деревянным моделям. Отличия только в порядке изготовления:

лестничный пролёт разрезается на несколько частей;
из арматуры и угловой стали делаются ступени;
все элементы зачищаются;
методом сварки устанавливаются ступеньки;
части конструкции соединяются раскладными петлями;
изделие крепится на люк.

Проще всего купить готовую металлическую лестницу в специализированном магазине.

Отсутствие требований к свободному пространству, хорошая надёжность и простота в использовании делает раскладные конструкции очень удобными. Но если чердак используется в качестве жилого помещения, лучше установить стационарную модель – она более удобна и безопасна для постоянной эксплуатации.

Чем хороша складная лестница на чердак: все преимущества

Складные лестницы, ведущие на чердак, состоят из нескольких секций. В сложенном виде такая лестница занимает больше места, чем выдвижная, однако все равно более компактная, чем стационарная. При эксплуатации лестниц используется ручная и автоматическая система раскладывания.

Складные лестницы имеют много преимуществ:

Компактность. Раскладные лестницы в сложенном виде занимают совсем немного места, они малогабаритные и крепятся к чердачному люку, и раскладываются лишь при необходимости.
Безопасность. Раскладные деревянные лестницы устойчивы и довольно крепкие, что обеспечивает надежный и легкий подъем наверх.
Мобильность. Складываются такие лестницы очень легко и быстро.
Привлекательный внешний вид. Лестница полностью скрыта, поэтому не нарушает интерьер помещения.
Цена. Стоимость складной лестницы гораздо ниже, чем стационарной. К тому же, можно самостоятельно спроектировать и изготовить такою стремянку, что станет еще более выгодным вариантом.

Складная лестница на чердак имеет множество преимуществ

К недостаткам можно отнести тот факт, что лестницы довольно узкие и они не предназначены для передвижения тучных людей. Переносить габаритную мебель на чердак тоже будет довольно затруднительно, поскольку чердачный проем не позволит мебели пройти через него, да и лестница вряд ли выдержит такую нагрузку.

Если на чердаке размещается спальная комната, то не стоит селить там пожилых или людей с ограниченными физическими возможностями. Они попросту не смогут подняться по такой лестнице.

Поэтому при проектировке дома нужно заранее определиться с функциональностью чердака и только тогда решать, какая лестница будет там уместна – стационарная или раскладная.

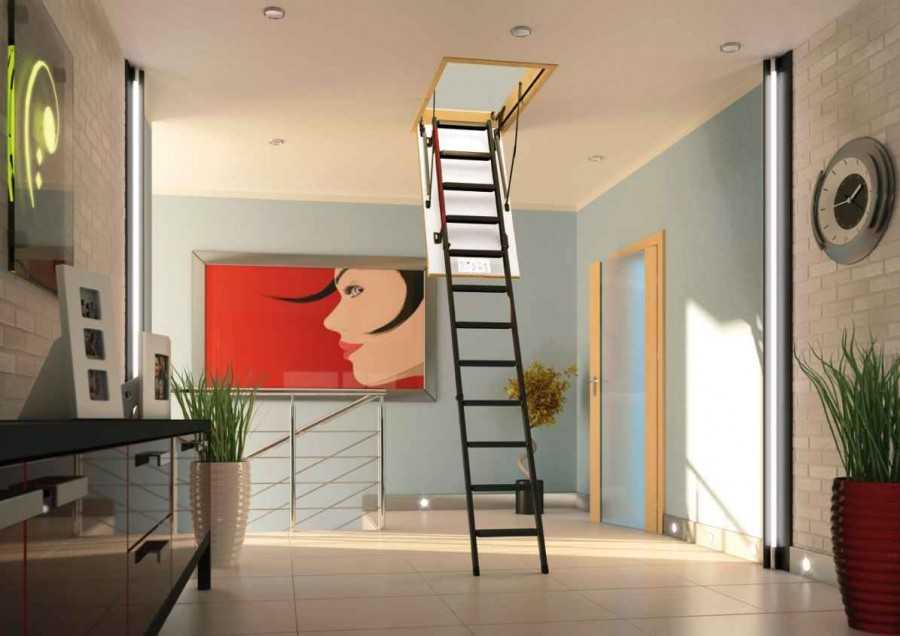

Установка раскладной чердачной лестницы

Конечно же, установка готовой лестничной конструкции сэкономит ваше время: не нужно производить расчёты, заниматься изготовлением чердачного люка (он уже есть в комплекте), но с другой стороны, этот способ потребует от вас дополнительных капиталовложений, которых можно было избежать, изготовив складную лестницу самостоятельно.

Для начала необходимо представить (лучше изобразить на бумаге) как будет выглядеть готовое изделие складного типа. Это позволит вам произвести более точные расчёты и смастерить оригинальную лестницу для вашего дома.

Современные раскладные лестницы на чердак: 5 видов

Как самостоятельно установить лестницу на чердак

Проведение подготовительных работ
