Схема с одним центральным косоуром
Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение
Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм
Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает
Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.
Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

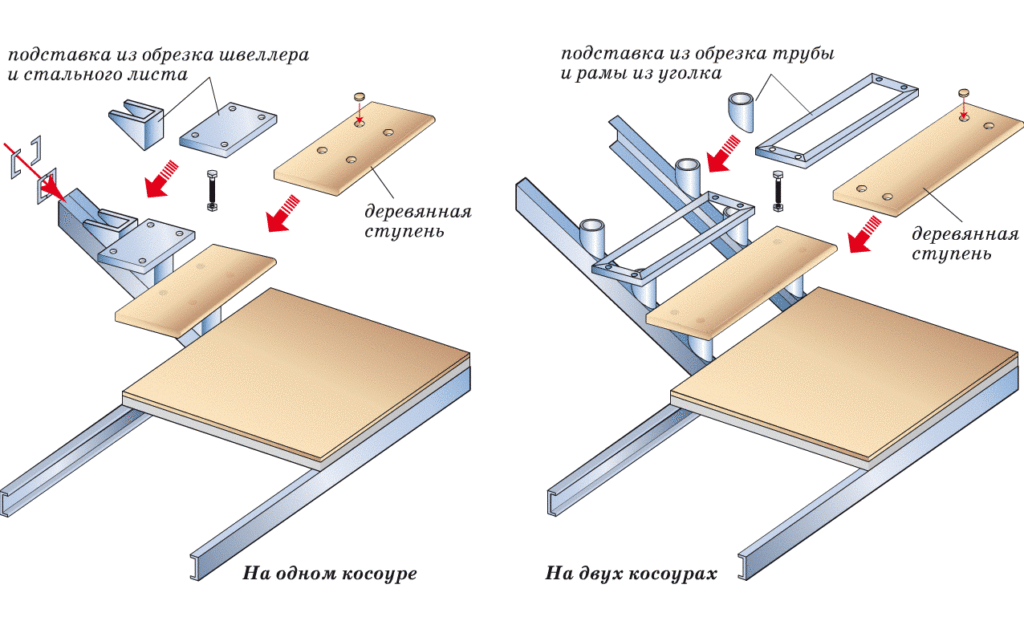

Варианты конструкции с 1 и 2 косоурами
Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.
Полезные замечания от мастеров
Вне зависимости от того, о какой конструкции идет речь – фешенебельной фасадной лестнице или простой эвакуационной, помимо декоративно-художественных требований она должна отвечать множеству строгих технических норм (ГОСТ и СНиП), быть безопасной и максимально удобной в эксплуатации.
- Чаще всего, конструкция наружной металлической лестницы проектируется одновременно с возведением частного дома, однако, благодаря легкости сбора стальных элементов, пристроить изделие можно и после завершения основных работ.
- Наружные технические лестницы, предназначенные для экстренных случаев, можно установить с тыльной стороны здания, чтобы не портить внешний облик фасада.
- Чтобы обеспечить максимальную устойчивость и жесткость конструкции, сооружение проектируется таким образом, чтобы основание опиралось на фундамент постройки. В противном случае, лестница может завалиться.
- Если говорить о габаритах, то к уличным лестницам предъявляются такие же требования, что и к внутренним. Проступь должна иметь глубину от 25 до 40 сантиметров, а высота подступенка варьироваться от 12 до 22 см. Ступени должны быть наклонены на 1-2% и быть оборудованы специальными стоками, предотвращающими сбор воды.
Оптимальная ширина ступени около 90-100 сантиметров, а в процессе проектировки верхней площадки учитывается расстояние от двери до каждого края, которое не может быть менее 50 сантиметров. - Как минимум одна лестница, ведущая в здание, должна подходить для перемещения крупногабаритных объектов.
Металлическая лестница на второй этаж своими руками
В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.
Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.
Лестницы бывают деревянные, металлические или бетонные .
Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.
Для них существуют обычные требования:
- В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
- Нормальная высота ступенек является 160 — 180 миллиметров.
- Минимально допустимая глубина ступеней составляет 270 миллиметров.
- Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
- Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
- Лестницы изготавливают кованными и сварными.
Лестницы существуют следующих типов:
- На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
- На тетиве.
- На больцах.
- Винтовые.
Существуют лестницы:
- одномаршевые и двухпролётные;
- прямые и с поворотом.
Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.
Винтовая лестница эконом в частном доме, дизайн и перила
Самые простые лестницы, которые можно успешно собрать своими руками и использовать как на даче, так и в большом коттедже — сварные простые конструкции эконом-класса. Как правило, такие лестницы собираются вокруг основного столба, который жестко закреплен в лестничном проеме. Такая конструкция собирается из готовых элементов, а сами элементы могут быть заготовлены и сделаны в удобных условиях, а при монтаже конструкции достаточно будет собрать их воедино. Несколько таких конструкций мы представили на фото.
Самый простой вариант — сборный столб, который формируется по мере укрепления ступеней, а дизайн перил и силовых элементов определяется по выбору хозяина, здесь выбор чрезвычайно велик. Таким образом, за совсем небольшие деньги и своими руками можно выполнить простую винтовую лестницу для дачи, которая тем не менее, будет отвечать всем параметрам безопасности и комфорта.
Особенности конструкций
Изготовление основания лестницы из металла, определяет ее преимущества перед другими аналогичными конструкциями.
К ним относятся:
- Прочность;
- Долговечность;
- Износостойкость;
- Стойкость к большим нагрузкам;
- Сопротивление факторам извне;
- Отсутствие гниения основания, противодействует влиянию насекомых;
- Возможность замены деревянных элементов при их износе;
- Масса конструкции меньше бетонной лестницы;
- При правильной обработке деревянные лестницы не скрипят и при перемещении ступеньки не скользят;
- При частичной обшивке модели, комбинированной из дерева и металла, цена изделия будет ниже.
Виды сооружений
Металлокаркас для деревянной лестницы может быть сварным или собранным с помощью крепежных элементов.
| Тип каркаса и фото | Особенности |
Прямой | Это прямые деревянные лестницы на металлокаркасе |
Поворотный | С двумя или несколькими маршами. При этом между ними могут размещаться промежуточные площадки. |
Винтообразный | Винтовые деревянные лестницы на металлокаркасе обычно устанавливаются в ограниченном пространстве. |
Криволинейный | Такие конструкции позволяют придать лестнице неповторимый вид. |
Все деревянные лестницы с металлокаркасом имеют ограждения, которые могут быть:
- Металлическими;
- Деревянными;
- Комбинированными.
Виды каркасов
Каркасы для лестничных маршей по способу сборки бывают:
- Монолитные. В этом случае конструкция полностью открыта и без конечной обшивки, выглядеть она должна идеально. Даже незначительные дефекты при изготовлении будут портить внешний вид всего изделия. Такие деревянные лестницы на металлическом каркасе могут изготавливаться без подступенков, на двух боковых или одном центральном косоуре. После монтажа конструкция окрашивается, покрывается лаком или шлифуется.
- Модульные. Это черновой каркас. Для его изготовления обычно используются швеллера. В этом случае лестница из металла и дерева своими руками имеет меньшую стоимость, а процесс ее изготовления значительно упрощается. Монтаж каркаса лучше производить при отделке помещения, а ступеньки и ограждение конструкции устанавливать после, когда будет закончена вся грязная работа.
Деревянная лестница на металлическом каркасе своими руками, может изготавливаться любой сложной формы.
Отделка металлического каркаса может производиться не только деревом, но и стеклом, и другими материалами. Для устранения звуков, возникающих при ходьбе, стоит применять специальные шумоизолирущие покрытия на ступеньках.
Типы лестниц на металлических каркасах
Для сооружения сварной конструкции своим руками, требуется выдержать правильные размеры всех ступенек.
При этом они могут быть:
- Закрытыми. Закрытые деревянные лестницы с металлическим каркасом – это модели, которые после установки металлического основания полностью обшиваются деревом;
- Открытыми. Отличие таких конструкций – их основу заменяют косоуры по бокам ступенек. Боковые детали имеют форму самой лестницы. После ее отделки деревом, сооружение остается открытым;
- На одном центральном каркасе, который называется моно косоур. На него по центру привариваются специальные опорные площадки. Этот тип конструкции не имеет подступенков.
Комбинированные лестницы из металла и дерева имеют ряд преимуществ, по сравнению с другими конструкциями:
- Металл обладает лучшими эксплуатационными качествами, чем древесина;
- При износе деревянных элементов конструкции, их можно легко заменить;
- Масса конструкции меньше, чем у бетонной, что облегчает ее изготовление;
- При правильной обработке деревянные ступеньки не скрипят и не будут слишком скользкими, при перемещении по ним;
Комбинированная лестница на второй этаж
При частичной обшивке лестницы комбинированные, дерево и металл, будут иметь меньшую стоимость.
Деревянная лестница с металлическим каркасом
Металлические лестницы на второй этаж в частном доме
Для изготовления понадобится:
болгарка (желательно две, на разные диски 125 и 250 мм), пила по металлу, сварочный аппарат и щиток, дрель, уровень, угольник;
диск отрезной по металлу, диск для зачистки, электроды, саморезы,
труба, швеллер – для каркаса (рамы);
уголок металлический – для подступеней;
листовой металл – для ступеней (может быть заменен на деревянную доску).
Примечание. Гладкая листовая сталь в устройстве лестницы не применяется, т.к. повышает риск травмирования (скользкая поверхность).
Количество материала, а также его характеристики определяются:
типом лестницы;
углом наклона;
шириной лестничного проема;
количеством ступеней и их размером;
видом дальнейшей отделки. Например, дерево более легкое, а вот камень значительно тяжелее, и каркас под него нужен соответствующий.
Отдельно отметим, что для новичков будет проще использовать инвертор вместо сварочного аппарата. Это связано с тем, что инвертор поддерживает заданный ток, на него не влияет напряжение в сети, исключает пережег или недожег металла во время сварочных работ. А как известно, и то и другое ослабляет сварочный шов.
После того, как все необходимое выяснили, рассчитали и подготовили, можем начать изучать техническую сторону вопроса как сделать металлическую лестницу. Проиллюстрируем процесс изготовления на нескольких примерах.
Нормативная документация — ее основные требования
Работая над проектом винтовой лестницы надо соблюдать требования нормативных документов, таких, как ГОСТ и СНиП. Указанные там параметры учитывают все пропорции и особенности строения человека. Только они помогают создать правильный чертеж лестницы. А также они оказывают помощь и в установке лестничной конструкции.
В документах прописаны следующие параметры:
- Размер ступеней, их рекомендуемый диапазон. Здесь указываются точные размеры толщины, высоты, глубины и ширины ступеней;
- Показатели глубины ступени около центральной опоры. Указаны минимально допустимые значения;
- Габариты сооружения, при которых требуется установить дополнительные крепления (центральные косоуры, лестничные балясины и ограждения, перила);
- Размеры пролетов лестницы.
таблица различных размеров винтовых лестниц
Все требования должны выполняться неукоснительно. Эти документы регулируют деятельность как строительных компаний, так и обычных людей, которые хотят сделать все работы по установке спиральных сооружений самостоятельно.
Нормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
- Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Дизайн лестницы на металлокаркасе
Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.
Крепления
По типу креплений различают следующие виды лестниц:
- на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;
- на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
- на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.
Ступени
Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:
- дерева;
- металла;
- пластика;
- камня;
- стекла.
Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.
В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.
Перила и ограждения
Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:
- нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
- дерево. Классический вариант, подходящий для помещений любого назначения;
- пластик. Может использоваться в качестве труб или листовых материалов;
- закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.
Классифицируются перила и по способу монтажа:
- в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
- с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.
Для того чтобы лестница выглядела аккуратной и законченной, после окончания монтажных работ проводят декоративную отделку. С целью защиты от коррозии металлическое основание покрывают специальной краской. Далее в зависимости от дизайнерского решения его обшивают различными листовыми материалами или оставляют открытым. Фото вариантов отделки широко представлены на специализированных ресурсах.
Типы и виды металлических лестниц для дома
Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:
Место установки:
наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;
внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.
Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.
Способы и методы изготовления:
сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;
кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.
Потребность в облицовке (отделке):
открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;
закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.
Принцип устройства:
цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;
сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.
Конструктивная особенность:
маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.
Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.
Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.
На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов
винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.
складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.
Форма каркаса
Лестница на металлическом каркасе может иметь несколько
видов:
Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.
Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.
Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.
Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.
Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.
Общая информация.
Из этого материала изготавливают лестницы любой сложности и размеров для дачных помещений. От небольших маловесных конструкций, до капитальных изделий любой сложности. Такое строение будет прекрасно смотреться снаружи и внутри дома. Удобство и красота металлических лестниц отлично вписывается в любой дизайн домашнего интерьера.
Большим преимуществом является то, что можно легко сделать лестницу из металла своими руками. Для этого нужен опыт сварочных работ и желание.
Металлические лестницы делятся на внутренние и наружные. Они отличаются выбором материала и объемом работ. В остальном они полностью совпадают со своими аналогами из дерева и бетона.
Также эти сооружения разделяют по методу изготовления. Бывают кованые и сварные изделия. Ковка по металлу – непростое умение и освоить его за несколько дней не удастся, но вот сварные работы для изготовления лестницы не так сложны и требуют лишь хорошей теоретической подготовки и внимания к деталям.
Чтобы уметь правильно ориентироваться в строительстве нужно знать основные элементы конструкции:
— Косоур. Это несущий элемент, к которому крепятся ступени. Принимает на себя основную часть нагрузки. Косоуры могут быть стальными.
— Тетива. Элемент подобный косоуру, который используют, если сооружение будет располагаться у стены.
— Ступени. Одна из важнейших составляющих конструкции, которая несет большую нагрузку наряду с несущими конструкциями. Виды ступеней:
* Забежная металлическая лестница. Это нестандартное решение необычно формы, которое устанавливается перед маршем.
* Радиусная ступень. Улучшение дизайна конструкции за счет закругления.
— Подступенок. Это не обязательная часть сооружения, но прочность ее в присутствии подступенка увеличивается. Также они добавляют красоты и декоративности, так как закрывают пространство под ступенью.
* Радиусный подступенок. Подобно радиусной ступени имеет округлую форму.
— Опорный столб. Опорные столбы устанавливаю с начале конструкции в конце. На них держатся перила.
— Перила. Это часть ограждения, которая служит опорой при ходьбе.
Важно. Изготовление металлических лестниц требует обязательного знания всех частей конструкции
