Металлическая винтовая лестница: 4 вида и их назначение

Достоинства и недостатки металлических лестниц

Прежде чем сделать лестницу в подвал своими руками из металлопроката, стоит оценить все плюсы и минусы этого решения. Такой подход вполне справедлив и для лестниц, ведущих на другие этажи. К достоинствам металлических конструкций относятся:

1. Достаточно простой процесс изготовления и монтажа.
2. Возможность использовать практически любой вид металлопроката.
3. Долгий срок эксплуатации без потери начальных технических характеристик.
4. Дизайнерская составляющая. В процессе изготовления можно выполнить разнообразные по форме перила и балясины. Использование кованых элементов ещё больше расширяет поле для экспериментов.
5. Комбинирование металла с другими материалами. Отчасти относится к предыдущему пункту. Хорошее сочетание с камнем, стеклом, деревом и множеством других материалов давно подмечено конструкторами лестниц и взято ими на вооружение.

Красивая деревянная обшивка ступенек у винтовой лестницыИсточник kitchenremont.ru

Что касается недостатков то к ним можно отнести трудоёмкость покраски. Этот процесс требует проведения подготовительных работ, связанных с тщательной зачисткой поверхностей. Однако, не стоит забывать, что профессиональный дизайнер или строитель способен обратить практически любой минус в плюс.

Расчет площадки конструкции

Схема обсадной трубы.

Рассчитываются размеры лестничной площадки верхнего яруса. Если делают 1 шаг, то поднимаются на высоту 15 см. Если преодолеть 5 ступеней – 75 см. Высота перекрытия равняется 20 см, тогда на 5-й ступени высота до потолка составит 205 см, что допускается, поскольку величина H₁ должна быть не меньше 2 м. Т.е, под площадкой второго яруса может быть не больше 5 ступенек.

Проекция винтовой лестницы на горизонтальную плоскость будет выглядеть так: начало конструкции отмечено вертикальной жирной чертой. Конец стрелки укажет на выход. Площадка второго яруса отмечена белым цветом, под ней первые 5 ступенек.

Выбор металла

Прежде чем установить винтовую лестницу в частном доме, вы должны определиться с тем, какой металл лучше использовать. Наиболее популярны сегодня чугунные изделия, которые могут стать настоящим украшением дома. Они надежны, прочны и добротны, кроме того, очень красивы. Единственными их недостатками вступают сложность изготовления и дороговизна. Поэтому для самостоятельного производства лучше использовать дешевую и практичную сталь. Однако в расчет можно принять ещё и алюминий, но чаще всего он используется для комплектующих, например, перил, а вот для несущих элементов и вовсе не подходит.

Виды винтовых лестниц

По форме винтовые лестницы бывают многоугольными и круглыми. Многоугольные устанавливаются возле стены, а в центре помещения эффектней смотрятся круглые конструкции.

По видам конструкции они бывают с опорой ступеней:

• на стойку;
• на стены, расположенные по периметру (стенки колодца, в котором образовывается лестница);
• на ограждение или гнутые тетивы.

Если выбирается конструкция с опорной стойкой, то проступи могут опираться на нее или же в ней защемляться.

С учетом всех особенностей конструкции можно выделить четыре типа винтовых лестниц:

1. Простые клинообразные ступени широким концом опираются на стенки лестничного колодца, а узким на опорный столб, который может быть возведен из кирпичей или составлен из концов ступеней, на которых выполнены утолщения.
2. Ступени закреплены узким концом в среднем монолитном столбе без опоры на стены. Это очень воздушная не загроможденная деталями конструкция.
3. Ступени закреплены в изогнутых тетивах наружным широким краем. В конструкции такой лестницы нет опорного столба. Сооружение очень красивое и необычное и очень сложное в изготовлении.
4. Стальная винтовая лестница с внутренним опорным столбом, который выполняется из толстостенной трубы диаметром не менее 50 мм, так как именно он несет основную нагрузку. Такие лестницы наиболее часто встречаются и отличаются по большей части только элементами декора.

Для всех типов винтовых лестниц существует одна особенность – они, как правило, выполняются без подступенков, так как ступени ближе к опоре узкие и нога при подъеме становится на них со свисанием вперед

Вообще, по винтовой лестнице рекомендуется ходить не слишком быстро, соблюдая правила осторожности. Надежные поручни – это не элемент декора, а жесткая необходимость, и соответствующие типовым нормам размеры проступей еще важней для безопасности движения

Работы по изготовлению

Изготовление компонентов винтовой лестницы является довольно сложным этапом, который требует терпения и внимательности. Понадобятся навыки работы со столярным инструментом и станками.

Проем

Если лестница планировалась с самого начала, тогда, скорее всего, под нее уже предусмотрен проем. Но бывают случаи, когда идея о мансарде приходит в ходе строительства или после реконструкции крыши. Именно в этот момент потребуется правильный расчет и изготовление проема для винтовой конструкции. В зависимости от выбранной конструкции лестницы, проем для нее принимает соответствующую форму: прямоугольную, квадратную, овальную или круглую. Основным правилом, которое впоследствии поможет при монтаже лестницы, является соблюдение зазора до элементов лестницы в 10 см. Делается это также для запаса, если будут перила, чтобы руки не касались стены.

Чтобы лестница расположилась именно там, где нужно, необходимо четко совестить нижнюю центральную точку с верхней. Для этих целей можно использовать специальный лазерный отвес. Он позволит точно перенести метку винтовой конструкции с пола на потолок, после чего можно просверлить сквозное отверстие, обозначив желаемую окружность. Есть другой вариант совмещения точек винтовой конструкции. Для этого с верхнего этажа сверлится отверстие и опускается отвес на веревке, по кончику которого можно будет определить центр требуемой окружности.

Ступеньки

Наилучшим материалом для изготовления ступеней будут твердые породы древесины. Они обладают достаточной жесткостью, чтобы долгое время выдерживать оказываемую нагрузку весом тела человека. Чаще всего используется дуб или бук. Останавливать свой выбор стоит на обработанной доске. Это сэкономит время, а также позволит лучше видеть структуру. Заготовки для лестницы должны быть хорошо просушены. Если этого не будет сделано, тогда уже после монтажа может появиться деформация, которая нанесен урон винтовой конструкции. Оптимальной толщиной для ступеньки при высоте пролета больше 2 метров считается 6 см. Бывает сложно найти доску, которая бы подходила наилучшим образом. Поэтому можно изготовить клееные элементы.

Для этого доска нарезается ровными частями на небольшие полоски и приклеивается под прессом. Чтобы все ступени получились одинаковыми правильным решением будет подготовить образчик. Его можно сделать из картона или куска тонкой фанеры. Размеры для образчика необходимо брать в согласии с расчетами, которые проводились для винтовой лестницы. При переносе линий с образца стоит быть внимательным особенно при выполнении закруглений, а также отверстия, которое, в которое будет вставляться центральная стойка, если оно будет. На иллюстрации выше видно, каким образом лучше размещать шаблон на заготовки

Особое внимание стоит уделить последней ступеньке лестницы. Той, которая будет выходить на второй этаж

Ее габариты должны быть немного больше, чем остальные элементы винтовой конструкции. Для нее можно использовать все то же лекало, но после нанесения линий, необходимо немного увеличить ее габариты.

Обратите внимание! После того как ступеньки вырезаны, они подвергаются дальнейшей обработке. Для этого элементы винтовой лестницы могут быть пропущены через фуговальный станок, а также пройдены фрезером

Отличным решением будет сверление отверстий длинным сверлом через несколько элементов, которые будут жестко закреплены между собой струбциной.

Балясины

В случае когда винтовая лестница располагается в некотором отдалении от стен, могут быть изготовлены балясины, которые будут выполнять декоративную функцию, а также защитную для тех, кто пользуется винтовой лестницей. Для них также подготавливается клееный брус. Чаще всего используются заготовки для винтовой лестницы с размером 50×50 мм. Они зажимаются в токарный станок по дереву и на них по чертежу наносится узор. При использовании фиксации только за счет средней стойки винтовой лестницы ступеньки могут проворачиваться. Чтобы этого не происходило, балясины закрепляются ближе к краю ступени, при этом они опускаются таким образом, чтобы зафиксировать сразу две ступеньки.

Обратите внимание! Крепление балясин к винтовой лестнице может быть самым разнообразным. Они могут быть надеты на подготовленные шпильки или вклеены в отверстие, которое предусматривается с краю

Перила

Перила являются довольно сложным элементом для винтовой конструкции. Они должны быть изготовлены таким образом, чтобы точно повторять спираль лестницы. Изготовить перила в домашних условиях будет довольно проблематично, если нет необходимого инструмента и требуемых навыков. Чаще всего такие элементы для винтовых конструкций заказываются у мастеров своего дела.

Какие функции имеет конструктор лестниц

Такие сервисы обладают множеством функций, начиная от расчета по шаблонам для разного типа конструкций, заканчивая чертежами и калькулятором по каждому из них, где можно менять значения для расчетов и моментально получать результат как визуальный, так и числовой.

Такая программа для расчета любых видов лестниц имеет целую базу шаблонов и вспомогательных критериев и величин, меняя которые, можно получить чертеж в черно-белом виде или цветном, а заодно вывести его на печать в соседнем окне.

Такие средства очень удобны для тех, кто постоянно и в больших объемах конструкции. Такой конструктор обладает еще рядом интересных и полезных свойств: помимо общего чертежа, после секундного расчета прорисуются все виды лестничной конструкции с заданными вами параметрами. Если какой-либо из них придется изменить, то онлайн мгновенно преобразуется и чертеж, и все виды с размерами.

Преимущества металлических лестниц

Популярность конструкций из металла объясняется их достоинствами:

• высокая надежность;
• способность выдерживать значительные нагрузки;
• устойчивость к негативным воздействиям;
• быстрый монтаж;
• легкость ухода;
• сварная лестница не скрипит;
• отсутствие расходов на ремонт в течение эксплуатации;
• возможность гармоничного сочетания с различными материалами;
• большой выбор форм и видов.

Недостатков у лестницы из металла не много и они легко устраняются:

1. Шум, издаваемый при ходьбе, устраняется использованием резиновых или деревянных накладок.
2. Коррозия может появиться в местах повреждения покрытия. Проблема кардинально решается применением хромированной стали.
3. Железные лестницы, сделанные на заказ, стоят дороже деревянных аналогов. Самостоятельное изготовление и отказ от сложных декоративных элементов снизит расходы.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности
следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является
   свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой
   части степеней. Подобный вариант называют лестницей без вертикальной плоскости,
   и она имеет более высокие показатели безопасности.
2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры
   ширина ступеней должны быть не меньше 10-ти см.
3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно
   ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько
   больше: ступени – 0,8 м, диаметр – около 2 м.
4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода
   человека обеспечивала возможность передвижения по следующему витку, что
   составляет около двух метров.
5. Для центральной опоры оптимальным представляется использование толстостенной
   металлической трубы (диаметром около 50 мм), что придает всей конструкции
   необходимую крепость. Опора должна устанавливаться точно вертикально, а точка,
   на которую она опирается, должна обладать способностью нести всю нагрузку.
6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и
   необходимого крепежа. Возможен вариант крепления путем заливки бетоном с
   применением растяжек.
7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят
   отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются
   посредством втулок, их высота должна быть такой же как высота вертикальной
   плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими
   дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех
   шайб, иначе высота всего сооружения получится больше предварительных данных.
8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим,
   разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая
   прибавить толщину ступенек.
9. Для придания конструкции прочности последующие ступени укладывается с небольшим
   нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными
   краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей
последовательности: установка несущей стойки, установка в нужном порядке
проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное
и конечное положение, в конце выполняется закрепление кронштейнов. Завершается
монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила
и сделать поручни.

Ширина проступи

Одна из основных характеристик размеров винтовой лестницы — это ширина проступи. В этом случае нужно тщательно проработать чертежи, опираясь не только на графический метод, но и на формулы, помогающие найти длину ступени. Это необходимо в связи с тем, что размер проступи будет неодинаковым по всей длине.

При разработке проекта винтовой лестницы в плане следует определить такие показатели:

• Градус разворота — при 360 градусах легче распределить ступени таким образом, чтобы не задевать их при передвижении головой или пяткой.
• Внешний диаметр — определяет размер самой лестницы и во многом влияет на диаметр верхнего проема.
• Ширина проступи в центральной и крайних точках — ориентироваться нужно на хорду, то есть на линию, по которой совершается движение и устанавливаются поручни. Внутренний край ступени должен быть достаточно широким для того, чтобы её можно было закрепить на осевой балке, но при этом не загромождать доступную для движения площадь. Всё это должно отражаться на плане.

Для того чтобы определить длину ступени, недостаточно просто разделить пополам диаметр лестницы. Конструкция не позволяет использовать всю площадь поверхности для движения. Дополнительно нужно учесть место для фиксации ступени, а также зону монтажа перил. Таким образом, не стоит принимать параметр меньшим, чем 120 см.

Что касается ширины проступи, нужно определить путь, который проходит человек при подъеме по лестнице. Для этого от её окружности берется лишь 2/3 в связи с вышеописанными факторами. Путь делится на общее количество ступеней, кроме площадочной.

Графическое построение лестницы и формулы для расчета ширины проступи

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Материал

Деревянно-металлические лестницы Металл и дерево остаются самыми популярными материалами для постройки конструкции винтовой лестницы. Декор лестницы вы можете сделать оригинальным настолько, насколько позволит вам фантазия. Покрытая лаком деревянная конструкция приумножит красоту фактуры живого материала.

Расчет винтовой лестницы Деревянная лестница принесет в ваше помещение тепло и домашний уют. Для изготовления деревянной конструкции можно использовать любые породы древесины. Все будет зависеть от ваших финансовых возможностей.

Обратите внимание! Ступени лучше изготавливать из твердых пород дерева, а поручни из металла или комбинации дерева с металлом. Помимо древесины для изготовления ступеней можно использовать мрамор, металл, стекло

Разметка проема Металлические трубы отлично подойдут для изготовления центральной стойки. Ступени в ней закрепляйте сваркой, муфтами, болтовыми соединениями. Хорошо подходят для постройки центральной стойки бетон, кирпич, древесина. Главное, чтобы стойка, сделанная из выбранного вами материала, могла выдержать предполагаемую нагрузку.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Лестницы винтовые: кованные

Если лестницы для дома или двухэтажной квартиры кованы, это всегда смотрится привлекательно и оригинально. Первая кованая винтовая конструкция появилась в средние века. Тогда это была просто красивая замена обычной лестничной конструкции. Время не стоит на месте, однако кованые лестницы до сих пор актуальны. Замки сменились частными домами, и лестницы не теряют своей актуальности.

Благодаря художественной ковке лестничные конструкции вписываются в любой интерьер, делая его:

• Изящным;
• Оригинальным;
• Сбалансированным.

Ковка сделает даже из самого заурядного дома некий замок, а его хозяев заставит чувствовать себя немного королями. Потому что качество и эстетичность такой лестничной конструкции будут 100% королевскими. Кованые конструкции не только очень, роскошные, но и долговечные, устойчивые к механическим повреждениям. Но, ухаживать за кованой лестницей всё-таки нужно. Кованые лестницы – идеальное украшение для дома.

Разработка плана здания

План первого этажа дома с устройством лестницы в холле Лестница – это составляющая часть любого сооружения, высота которого более одного этажа. Поэтому прежде всего необходимо составить план лестницы на чертеже первого этажа, и определить ее отметку на втором этаже. Это даст возможность выбрать тип конструкции, ее габариты.

План – это горизонтальная проекция среза этажа на плоскости. На нем указываются:

• Габаритные размеры здания;
• Расположение всех комнат этажа с указанием их внутренних размеров;
• Размещение лестничного марша;
• Места установки окон и дверей, размеры проемов для них;
• Толщина несущих стен, перегородок и колонн.

При составлении плана всего здания необходимо соблюдать определенные правила:

• Внизу плана располагается главный фасад;
• При размещении на одном листе планов нескольких этажей, их следует вычерчивать сверху вниз или слева направо, по возрастанию номеров этажей;
• На плане указываются тонкими линиями направление открывания дверей;
• Лестничный марш дополняется стрелкой, которая указывает его уклон снизу-вверх: внизу марша всегда начало стрелки.

Терминология

Перед тем, как сделать чертеж лестницы, стоит познакомиться с названием разных моделей и составляющих элементов конструкций.

Тип лестницы	Особенности
Маршевая	Изображение лестниц на чертежах имеет вид прямых линий.
Винтовая	Внешний вид этой лестницы — круг, в центре которого расположена опорная стойка.
Спиральная	Чертеж спиральной лестницы отличается от винтовой. В этом случае ее габариты описываются окружностью, внутренняя опора которой расположена не в геометрическом центре конструкции, а на некотором удалении от него.
Лестница на второй этаж с поворотами	Чертеж лестницы с поворотом отличается наличием двух маршевых участков, между которыми расположены забежные ступеньки или промежуточные площадки.
Модульная	Такие лестницы сборные — чертеж включает несколько одинаковых конструктивных элементов.
Больцевая	Несущим каркасом конструкции служат стальные элементы, которые связывают ступеньки между собой — больцы.
Пожарная	Чертежи готовых лестниц пожарных отличаются от обычных маршевых конструкций, размерами и углами наклона. Они могут быть вертикальными, как на фото.

Помимо назначения и внешнего вида, лестницы различаются материалами для их изготовления. Это могут быть:

• Железобетон;
• Металл;
• Дерево;
• Стекло;
• Натуральный или искусственный камень (подробней читайте тут);
• Керамика;
• Некоторые виды пластика.

Элементы конструкций

Перед тем, как изобразить лестницу на чертеже, необходимо правильно выбрать ее составляющие элементы.

К ним относятся:

• Лестничный марш — это прямой участок конструкции;
• Проступь, представляет собой горизонтальную поверхность ступеньки;
• Подступенок – вертикальная часть конструкции, которая подпирает проступь;

• Косоур — опорный элемент, сверху которого размещаются ступеньки. Обычно их в конструкции два, но некоторые изделия имеют один элемент;
• Тетивы. Это балки, в которые ступеньки врезаются, а не опираются на них;
• Промежуточная площадка — горизонтальный участок, расположенный между двумя маршами;
• Ступеньки забежные — это альтернативные элементы площадки между маршами, имеющими трапециевидную форму;
• Просвет — расстояние от ступеньки до элементов, расположенных над головой;
• Средняя линия. Это виртуальная линия, вдоль которой один человек поднимается или спускается. Для винтовой модели средняя линия несколько смещается к более широкому торцу ступеньки.

Обозначение конструкций на чертежах

При разработке проекта дома с лестницей, конструкция марша условно обозначается, как на рисунке. При этом кружочком отмечается низ изделия, а стрелкой – верх.

Обозначение на чертежах лестниц

Помимо формы, на чертеже условно изображается и материал изготовления.

Например:

• Дерево в поперечном разрезе штрихуется круговыми и радиальными линиями, которые имитируют годовые кольца древесины и радиальные трещины на ней. В продольном разрезе рисуются продольные линии, имитирующие текстуру. Если в линию разреза материал лестницы не попадает, он не штрихуется;
• Железобетонные лестницы на чертежах изображаются в сечении кружочками неправильной формы между диагональной штриховкой;
• Металлические конструктивные детали в разрезах штрихуются диагональными линиями под углом 45°. Если лестницы и их чертежи имеют очень мелкий масштаб, а толщина элемента менее 2 мм, они имеют сплошную заливку.

Выбор конструкции

Металлическая винтовая лестница представлена несколькими конструкции, которые отличаются друг от друга устройством несущего элемента. Таким образом, изделие может устанавливаться на:

• косоурах;
• тетивах;
• больцах.

Первая разновидность предусматривает укладку ступеней на несущую балку и фиксацию на ней. Торцы при этом остаются открытыми. Если же конструкция имеет несущий элемент в виде тетивы, а ступени фиксируются на внутренней стороне несущих балок, торцы при этом остаются скрытыми. Несущая балка может отсутствовать, если лестница устанавливается на больцах. Ступени крепятся к стене болтами. Иногда такая конструкция обладает центральной опорой, а крепление ступени между собой осуществляется больцами.

Плюсы и минусы винтовых лестниц

Прежде чем строить винтовую лестницу на второй мансардный этаж, стоит внимательно изучить достоинства и недостатки этой структуры. Только так можно определить, уместна ли винтовая лестница в конкретном частном доме.

Преимущества

Винтовые деревянные лестницы, как и металлические, имеют массу достоинств. Поэтому их часто выбирают не только для экономии места, но и в силу других преимуществ:

• компактность – при правильном расчете конструкция имеет около 2 м в диаметре, что позволяет выгодно разместить ее даже в небольшом помещении;
• надежность и прочность;
• разнообразие дизайнерских решений;
• низкая стоимость материалов (обусловленная в том числе и тем, что самих материалов требуется немного);
• быстрый монтаж.

Благодаря этим достоинствам деревянные лестницы винтовые пользуются большой популярностью. Их можно встретить в большинстве двухэтажных частных домов.

Недостатки

Ни одна конструкция не обходится без минусов, и в том числе – винтовая лестница. Недостатки у нее такие:

• скромные размеры лестницы – из-за этого подниматься не вполне удобно, особенно с непривычки;
• отсутствие возможности поднять или спустить по ступенькам большие предметы;
• сложный проект (для изготовления красивой и безопасной конструкции понадобятся навыки работы по древесине или металлу).

Конструкция и чертежи винтовых лестниц

Проектирование винтовых лестниц — дело довольно сложное, поэтому при изготовлении стоит воспользоваться готовыми чертежами. Это обусловлено массой как справочных, так и локальных данных, которые необходимо использовать для расчета, поэтому применение и адаптация готового чертежа — идеальный вариант

При разработке чертежей принимается во внимание не только основные показатели, привязанные к особенностям строения, такие, как:

• площадь, выделяемая под устройство лестницы;
• прочность материала изготовления, поскольку металлы могут иметь разные прочностные показатели, зависящие как от состава, так и от толщины, метода сварки, и т. д.;
• высоты, на которую нужно обеспечивать подъем;

• уровень комфорта пользования лестницей.

Основной же показатель, который определяет функциональность конструкции — это ширина ступени, поэтому по всем стандартам она должна быть не менее 35 см в самом широком месте. Учитывая тот факт, что ступень в винтовой лестнице не прямоугольная, а трапециевидная, то принимают среднюю ширину по центру ступени, равной 20 см.

Выбор материала

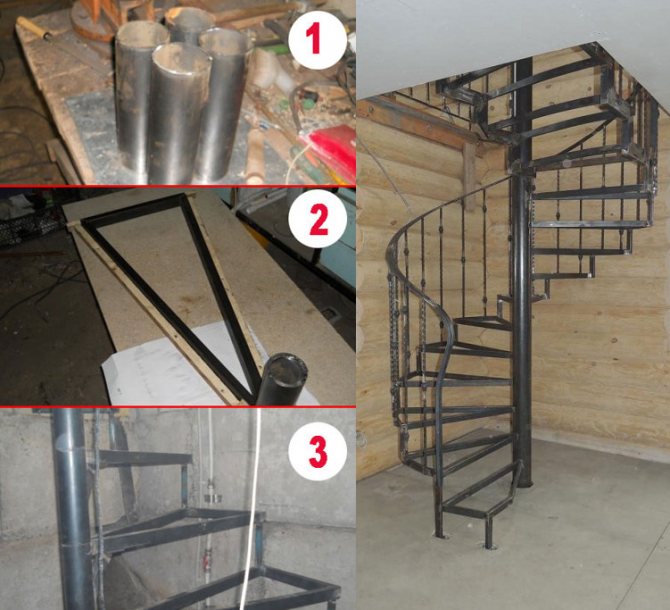

Если вы решили изготовить винтовую лестницу своими руками, чертеж этой конструкции для начала рекомендуется подготовить. Довольно важным этапом является выбор материала, ведь именно он определяет долговечность и прочность конструкции. В роли основного несущего элемента выступает металлическая или асбоцементная труба, на которую будут крепиться ступени. Использовать для этого можно один из нескольких видов соединений:

• болты;
• муфты;
• сварка.

Иногда при изготовлении опоры используются следующие материалы:

• древесина;
• камень;
• бетон;
• кирпич.

А вот перила следует изготовить из древесины твердых пород, однако можно использовать и металл. Некоторые мастера комбинируют эти решения. Ступени можно изготовить из:

• ясеня;
• дуба;
• бука;
• металла.

Однако встречаются и пластмассовые, а также стеклянные ступени.
