Виды оборудования
Делятся на два типа:
- автоматические;
- самовсасывающие.
Автоматические насосные станции в свою очередь делятся на три вида:
- Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
- Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
- Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.
Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.
Самые распространённые ошибки при подключении насосных станций
Чтобы вы не допустили ошибок, а насос смог отлично работать с заявленной производительности, важно исключить все потенциальные ошибки. Рассмотрим несколько правил, которые чаще всего игнорируют владельцы частных домов при установке насосных систем:
неправильная длина трубопровода. В системе необходимо обеспечить достаточную длину для функционирования насоса. Если система трубопровода будет немного длиннее, это не доставит никаких проблем. Если же вы неправильно рассчитаете длину, потребуется её увеличивать. Это стоит дорого и влияет на герметичность системы;
все соединения должны быть прочными. Используйте специальные инструменты для плотного закручивания резьбовых соединений
В противном случае вы не сможете гарантировать герметичность системы, что приведет к течи во время эксплуатации;
важно контролировать давление в гидроаккумуляторе. Если оно понижено, воспользуйтесь насосами для его стабилизации.
После подключения обязательно нужно сделать тестовый запуск насосной станции. Он предусматривает подключение всей системы. Запускать двигатель нужно только при перекрытых запорных вентилях. В результате из системы должен выйти весь воздух, после чего вода сможет бесперебойно проходить по системе трубопровода.
Эффективность и производительность насосной станции зависит не только от выбора модели, но и от соблюдения условий подключения, эксплуатации.
Выбор места для установки
Установка насосной станции должна производиться в отапливаемом помещении или кессоне, поскольку агрегат не может работать при минусовых температурах. Чтобы правильно выбрать место для монтажа, стоит придерживаться следующих рекомендаций:
- Лучше выбрать такое место, к которому впоследствии можно будет провести систему отопления.
- В этом помещении не должны присутствовать другие источники энергии.
- Для облегчения обслуживания и ремонта к насосной станции должен быть обеспечен свободный доступ.
- Чем ближе к источнику находится станция, тем лучше.
С учётом этих рекомендаций для монтажа насосной станции подходят следующие варианты расположения:
В жилом доме или на даче можно выделить отдельное помещение для этих целей, например, в подвале
При этом важно выполнить его звуко- и теплоизоляцию. В итоге при работе агрегата в доме не будет слышен шум, а в зимнее время обеспечится оптимальная температура. Этот способ наиболее подходящий с точки зрения удобства обслуживания оборудования
Если в здании нет свободного помещения, где можно выполнить монтаж техники, попробуйте соорудить отапливаемую пристройку к коттеджу или возвести отдельно стоящее сооружение, для чего необходимо выполнить его тщательное утепление. Обустройство отдельного сооружения невыгодно с точки зрения дополнительных расходов, но позволяет шуму при работе агрегата не мешать жильцам дома. Монтаж в кессоне. Это специальная герметичная утеплённая камера, которая монтируется на территории участка (недалеко от водозабора) ниже отметки промерзания почвы
Этот способ наиболее подходящий с точки зрения удобства обслуживания оборудования. Если в здании нет свободного помещения, где можно выполнить монтаж техники, попробуйте соорудить отапливаемую пристройку к коттеджу или возвести отдельно стоящее сооружение, для чего необходимо выполнить его тщательное утепление. Обустройство отдельного сооружения невыгодно с точки зрения дополнительных расходов, но позволяет шуму при работе агрегата не мешать жильцам дома. Монтаж в кессоне. Это специальная герметичная утеплённая камера, которая монтируется на территории участка (недалеко от водозабора) ниже отметки промерзания почвы.
Для чего нужна насосная станция
Источником воды для питья и хозяйственных нужд часто становится колодец или скважина. Второй вариант считается более надежным. Качественную питьевую воду можно добывать только с большой глубины.
Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.
Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:
- добыча воды из источника и ее подача в водопроводную систему дома;
- выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
- защита оборудования от самопроизвольного включения;
- хранение запасов воды, используемых при отключении электропитания.
Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.
Варианты подключения станции
Подключение насоса через скважинный адаптер
Подключать насосную станцию к трубопроводу можно двумя способами:
- Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
- Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.
Первый запуск
Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:
- Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
- После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.
Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.
Правила первого запуска насосного оборудования:
Запчасти и частые поломки насосных станций
- После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
- Подключить насос к сети электропитания.
- Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
- Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
- Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
- После этого попытку запуска повторяют.
https://youtube.com/watch?v=V5j5gmaIr1E
Подключение к водопроводу
Насосные станции порой устанавливают и на централизованном водоснабжении. В этом случае они нужны для повышения уровня давления подачи жидкости в дом. Схема подключения насосной станции к водопроводу аналогична той, которая применяется при водозаборе из колодца. Только в этом случае на вход оборудования подходит водопроводная труба. В ней также предусматривается фильтр и клапан. Выход идет на потребителей.
Однако в данном случае на входе рекомендуется установка шарового запорного крана. Этот элемент позволит отключить всю систему, например, для ремонта. Перед самой насосной станцией ставят второй запорный кран. Он необходим в случае ремонта оборудования или трубопровода. Имеет смысл поставить шаровый кран и на выходе. Такая мера позволит в случае необходимости отключить потребителей. Воду из труб при этом сливать не придется.
Технология монтажных работ
Выбираем место
Монтаж в специальном укрытии
Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.
Требования к нему следующие:
- Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
- Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
- В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
- Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.
Фото подвесного крепления на специальной полке
С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.
Прокладываем трубы
После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.
Инструкция по выполнению работ в данном случае довольно проста:
- Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
- На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
- Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.
Труба с утеплителем в траншее
- В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
- Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
- Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.
Подключаем агрегат

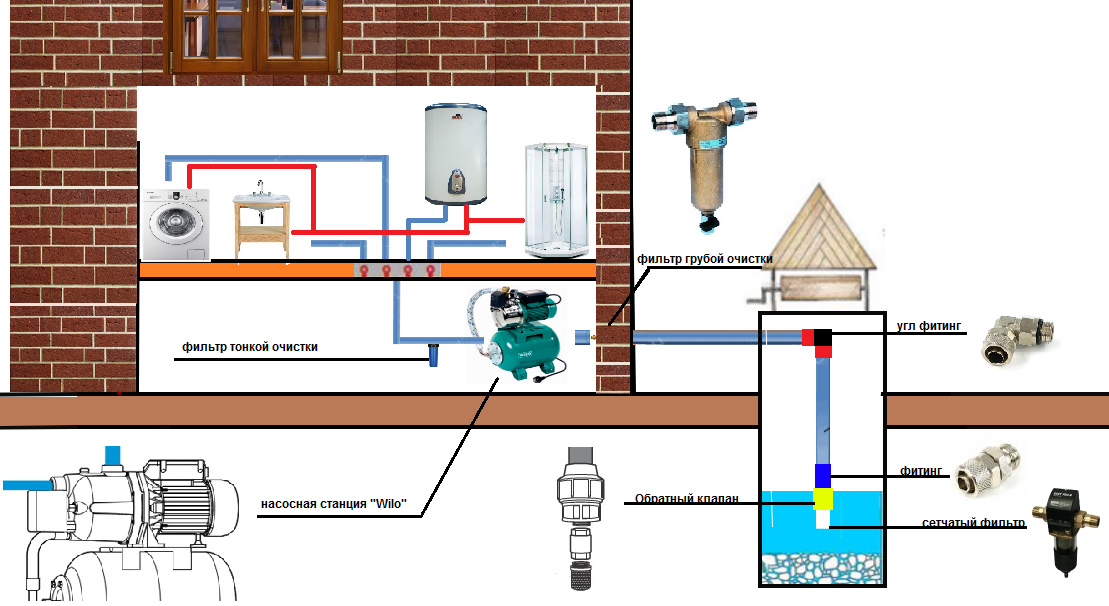

Схема установки
Далее нам необходимо подключить и запустить сам агрегат.
Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:
- Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
- Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
- Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.
Далее необходимо присоединить водозаборный шланг.
Для подключения используем:
- Дюймовую муфту с наружной резьбой.
- Стальной или бронзовый уголок с наружной резьбой.
- Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
- Соединение-«американку».
Основные детали и последовательность монтажа
Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.
По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.
Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.
Предпусковая настройка
Воду для настройки можно залить через воронку
- Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
- Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
- Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.
После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

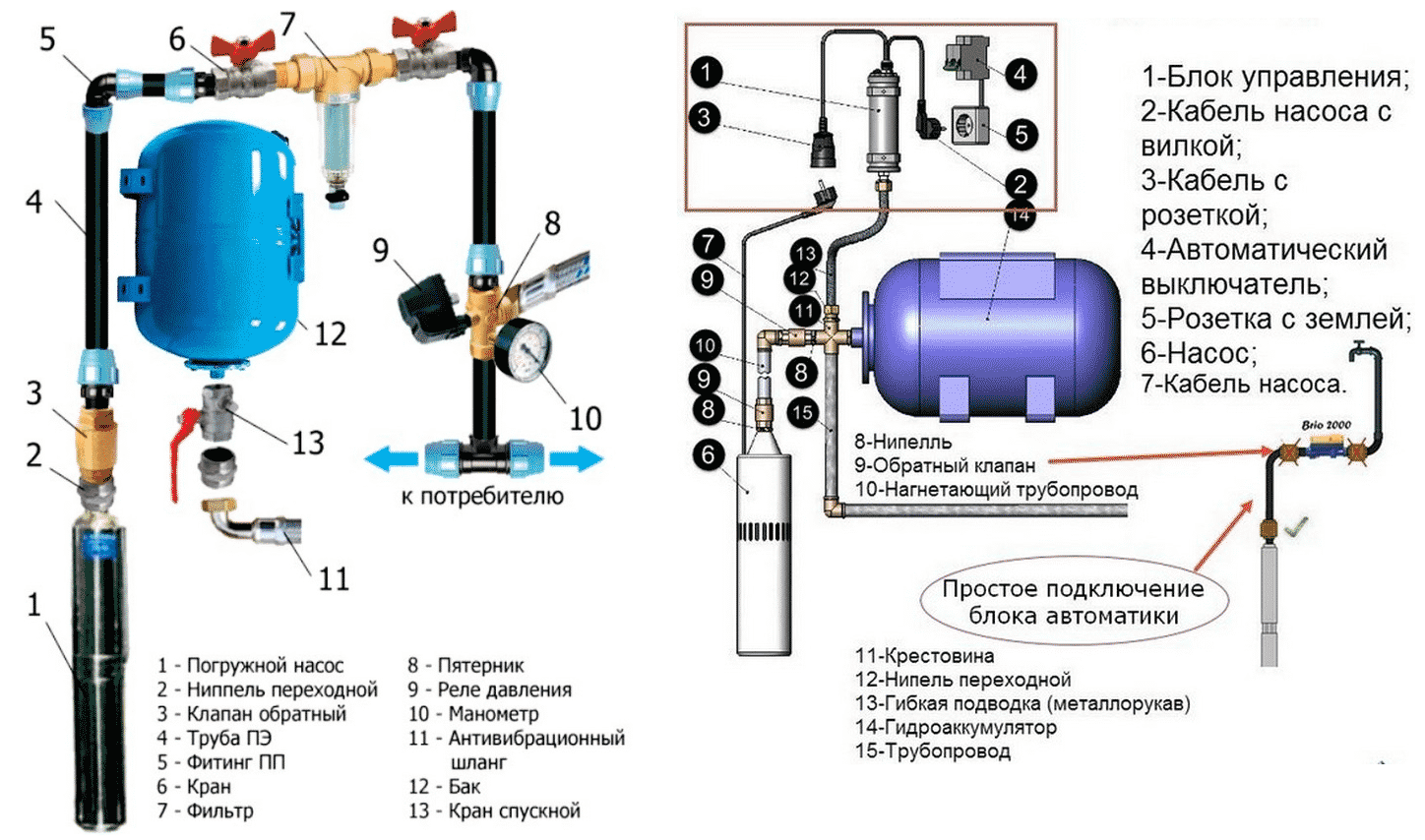

Правильная обвязка
Делается это следующим образом:
- Установить систему на горизонтальную плоскость.
- Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
- Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
- Установка сетчатого фильтра на линии впитывания.
- Для удобства пользования системой рекомендуют установить манометры.
- Установка обратных клапанов.
Возможно, Вам будет также интересна статья о повысительных станциях водоснабжения.
Статью о том, как сделать и установить насосную станцию своими руками, читайте здесь.
С чего начать
После окончания работ по бурению скважины организация, проводившая работы, выдает домовладельцу паспорт. В нем указываются характеристики источника (глубина, расстояние до зеркала воды, высота водяного столба) и дебит (производительность скважины). Эти параметры необходимы для расчета водопроводной сети. Зная количество точек отбора и расход воды, определяют необходимую производительность насоса. Другим важным параметром является напор, или давление в системе.
По имеющимся величинам определяют рабочую точку насоса. Это основная характеристика, служащая для выбора мощности насосной станции. Можно приобрести установку в сборе или купить все элементы отдельно. В том случае, если расстояние до зеркала более 10 м, это придется делать обязательно.
Советы: как установить насосную станцию в частном доме
Насосная станция – это комплекс систем для передачи жидкости из одного места в другое. Насосные станции применяются не только для водоснабжения, но и для работы канализации в загородном доме или на даче.
Такие системы насосных станций (безбашенки) состоят из:
- Насоса;
- Гидроаккумулятора и подводки к нему;
- Управляющего реле давления.
Если вы не уверены в своих силах, то для установки насосной станции лучше обратиться к профессионалам С помощью насоса происходит забор воды в источнике и передача к гидроаккумулятору. Гидроаккумулятор осуществляет запас воды под давлением для последующей его подачи для потребления. Как только в гидроаккумуляторе давление падает до установленного уровня, реле, регулирующее давление, включает насос для нового забора воды. Этот процесс цикличный.
В канализационных системах с помощью насосных станций поднимают сточные воды на возвышенность. Это необходимо в случае, если трубопровод находится на неровной поверхности или, если помещение расположено ниже уровня земли, где не возможен самотек жидкостей.
Как правильно выбрать гидробак
Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.
Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.
Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец
При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.
Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.
Расчет параметров гидробака
В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.
Как правильно в системе водоснабжения рассчитать объем гидробака
В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.
Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии
Как устроена насосная станция?
В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.Главными минусами можно назвать следующие:
Свежие записи
Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
Процесс установки системы сопровождается определенными трудностями;
Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.
Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.
За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.
Организация подключения к водопроводу
При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.
Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.
Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.
Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.
Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.
Конструктивные особенности насосной установки
Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.
Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.
Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.
Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА
Как подключить
Как своими руками установить и подключить насосную станцию?
Место
Она может быть установлена:
В кессоне скважины;
Насос установлен в кессоне
В утепленном домике, построенном над колодцем;
Станция стоит непосредственно над колодцем
В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).
Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.
Питание
Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.
В большинстве случаев станция снабжается шнуром питания с обычной евровилкой
Всасывающая труба
Она подключается к всасывающему патрубку насоса через фитинг или переходник.
К всасывающей трубе есть два обязательных требования:
- Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;
Шланг армирован стальной проволокой
- Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.
На конце всасывающей трубы ставят обратный клапан.
Клапан на конце шланга
При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.
Дюймовый клапан с сеткой
Емкость
Как организовать с помощью насосной станции подачу воды из накопительной емкости?
- Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
- Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;
Латунная врезка для бака
- Врезка снабжается краном, позволяющим отсечь насос от емкости;
- На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.
Вода подается в водопровод из установленного в подвале бака
Водопровод
Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.
Механический фильтр на вводе воды в дом
Осмотический фильтр для приготовления питьевой воды
Эжектор
Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).
Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.
Так эжектор подключается к напорной и всасывающей трубам
Дополнения и аксессуары
Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:
- Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
- Съемный входной фильтр, защищающий НС от загрязнения.
Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.
Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.
Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
