Подключение бойлера косвенного нагрева: 2 вида обвязки

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

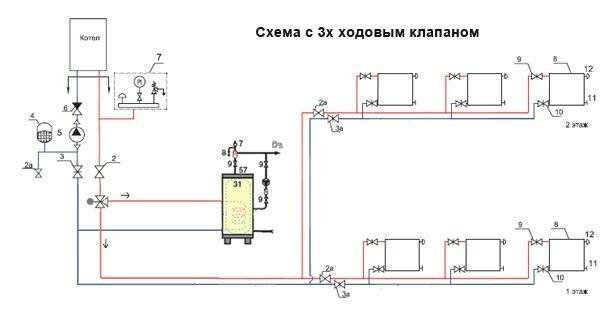

Схема подключения с трехходовым клапаном

Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.

После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.

Схема подключения с трехходовым клапаном

Центральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить

Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Схема с применением гидроколлектора

Применение гидроколлектора в отопительных системах с несколькими контурами

В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.

Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.

Как выбрать водонагреватель косвенного нагрева

Комплектация и материалы водонагревателей косвенного нагрева могут отличаться, и это следует учитывать при выборе. Начать нужно с материалов. Главное, на что нужно смотреть – это из чего сделан бак. Он может быть из обычной стали или нержавейки. Последняя, естественно, лучше, но и стоит такое изделие дороже. От качества материала бака зависит срок службы изделия, поэтому данный критерий выбора один из определяющих.

Когда с материалами определились, вам нужно решить какую систему ГВС вы планируете монтировать. Если это будет циркуляционная ГВС, то в емкостном водонагревателе косвенного нагрева обязательно должен быть патрубок для рециркуляции. Основные элементы конструкции:

• сам бак;
• контур для теплоносителя (подключается к котлу);
• термодатчик;
• патрубки для подключения ГВС;
• патрубок для подпитки из водопровода.

В качестве дополнительных опций может быть установлен электрический ТЭН. Это необязательный элемент, но все же лучше, когда он есть. Горячей водой вы пользуетесь круглый год, а отоплением нет. Кочегарить котел только ради подогрева воды нерезонно, значительно удобнее использовать электрический ТЭН.

ТЭНы бывают сухими и влажными. По опыту можем сказать, что сухой ТЭН лучше не брать. Он дороже и, несмотря на все старания производителей, тоже перегорает. Сухой ТЭН дешевый, поменять его можно самостоятельно, да и найти в продаже намного проще.

Последний, необязательный элемент комплектации – это встроенный теплообменник для альтернативных источников энергии. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов.

Когда все технические моменты улажены, остается только подобрать объем. По отзывам можно сказать, что для семьи из трех взрослых человек 100-литрового бака будет предостаточно. Но даже если взять резервуар побольше, то никаких неприятных моментов в процессе эксплуатации не возникнет. Единственное, что потребуется больше времени на первый нагрев. Потом вода будет подогреваться по мере использования. Если вы не открываете кран горячей воды, то она остается в баке и не остывает. Водонагреватель хорошо утеплен ППУ, поэтому теплопотери минимальны.

Как установить накопительный водонагреватель

Монтаж накопительных водонагревателей косвенного нагрева зависит от того, есть ли в вашем котле специальный контур для него. Если да, то все что потребуется – это подсоединить патрубки теплообменника, встроенного в бак, к нагревателю и вставить термодатчик резервуара в предназначенное для него место в котле.

Когда давление в системе отопления достигает критичного значения аварийный клапан сброса давления осуществляет выброс.

Эксплуатация  обходится дороже, а монтаж — дешевле.

Если же у вас обычный котел, то водонагреватель подключается к отоплению, как очередной радиатор. Главная проблема – это контроль температуры воды в баке. Поэтому он монтируется по принципу теплого пола – через смесительный узел. В этом качестве идеально подходит обычный трехходовой клапан, к которому подводится датчик температуры из бойлера. Естественно, нужно соблюдать элементарные правила: наличие запорной арматуры и установка разъемных соединений (американок).

Расчёт и Подбор Теплоаккумулятора

Заполните ниже приведенную форму и в результате расчёта будет подобран список баков аккумуляторов тепла соответствующих заданным исходным данным.

Тепловая мощность источника

Тепловая мощность потребителя

Время загрузки бака аккумулятора горячей водой

Время разбора горячей воды из бака

Время одновременной работы источника и потребителя

Температура нагретого теплоносителя поступающего в бак от источника

Температура остывшего теплоносителя поступающего в бак от потребителя

Максимальное давление в точке подключения теплоаккумулятора. Для большинства изготавливаемых баков Pmax= 3 бар

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Подбор Теплоаккумулятора

Бак аккумулятор подбирают под ранее выбранный источник тепла и рассчитывают таким образом, чтобы он мог аккумулировать всё тепло выработанное этим источником, либо под потребителя которого следует обеспечить теплом, выработанным до времени теплопотребления источником малой мощности.

Приоритетом в подборе бака аккумулятора будет источник, если его мощность или время теплопоступлений лимитировано, например:

• в схеме с твердотопливным котлом для аккумулирования тепла разовой загрузки топлива и последующим разбором системой отопления в течении суток.
• солнечным коллектором определённой мощности со сбором тепла в светлое время суток и пиковым или равномерным на протяжении суток использованием в системе горячего водоснабжения.

Приоритетом в подборе теплоаккумулятора будет потребитель, если требуется покрыть заданную тепловую нагрузку за определённое время, например:

• в системах отопления источником тепла в которых является электрический котёл работающий только во время действия сниженного ночного тарифа;
• в системах горячего водоснабжения с заданным высоким пиковым потреблением горячей воды и нагревом этой воды источником малой мощности в течении суток.

Расчёт теплоаккумулятора

Расчёт теплоаккумулятора заключается в определении аккумулирующей способности запасённого объёма воды. Аккумулирующую способность воды характеризует теплоёмкость, которая равна 4,187 кДж кг/°С, это означает что для нагрева одного килограмма воды на 1 градус необходимо подвести количество тепла эквивалентное 4,187 кДж или, что тоже самое, = 1 ккал = 1,163 Вт.ч. Например, если у нас есть бак аккумулятор тепла объёмом в 1000 литров (далее условно принята масса 1 литра воды равная 1 кг) и мы его нагреем на 50 градусов, то в нём будет аккумулировано тепловой энергии 1000*50 = 50 000 ккал = 0,05 Гкал = 58 кВт.ч. При отборе тепла и охлаждении бака на 50 градусов от него будет отведено соответственно 0,05 Гкал тепла.

В зависимости от схемы применения используются различные методики расчёта аккумуляторов тепла, но в целом при подборе следует учитывать:

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

• снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
• возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
• нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
• происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

• верховодка – на этом месте лучше всего выкопать водоем;
• на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
• на глубине от 0,5 м до 1 м – таволга, канареечник, ;
• от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
• от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

• при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
• глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
• если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
• оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Соединительная схема частного дома с бойлером

Чтобы бойлер отлично взаимодействовал с газовым котлом, в его устройство входит датчик температуры. Он отвечает за поток между двумя контурами: главным и ГВС.

Схема подключения твердотопливного или газового котла к бойлеру:

Для соединения одноконтурного газового котла и емкостного бойлера, вам подойдет способ обвязки двумя насосами. При такой установке складывается картинка синхронности обоих контуров. Чтобы устройство работало правильно, нужно разделить потоки воды. Как было сказано выше, один насос устанавливается на отопительный контур, а другой на контур водоснабжения. Такой способ обвязки существенно повышает качество топление

Однако очень важное значение в этом варианте монтаж клапанов на выходе из насосов. В противном случае отопительные и водные потоки жидкости могут перемешаться внутри прибора.
Если вы хотите соединить двухконтурный насос с бойлером, используйте два магнитных клапана

Здесь принцип следующий: котел используется в качестве накопительного прибора. Вода поступает в устройство из водопровода. Клапан для входа ГВС перекрывается. В бойлере копится горячая вода.

Соединительная схема частного дома с бойлером позволяет правильно обеспечить дом горячей водой

Очень важно знать, как лучше установить бойлер в котельной. Всего есть 4 способа такой установки: горизонтальный и вертикальный настенный, а также горизонтальный и вертикальный напольный

Установка подобного бойлера на стену происходит по тому же принципу, что и крепление электрического водонагревателя или колонки. Единственное отличие – это то, что трубки, по которым будет протекать вода, должны смотреть в сторону котла. Если этого не сделать, то вы не сможете установить достаточно качественно обвязку котла, и при этом потратите много денег.

Расчет

Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:

Здесь:

d – диаметр трубок (в метрах);

p – мощность змеевика (тепловая) в кВт;

ΔТ – отличие температур нагреваемой воды и теплоносителя.

Пример расчета

В качестве примера вычисления можно взять следующие параметры:

• диаметр трубы змеевика 0.01 м;
• мощность змеевика 30 кВт;
• температуры теплоносителя 80 градусов по Цельсию;
• объем бака 200 литров;
• температура нагреваемой воды 15 градусов по Цельсию.

Далее необходимо провести расчет:

Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.

4 схемы обвязки бойлера

Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Каждый из методов имеет свои особенности, а также рекомендации к применению. Рассмотрим же их подробнее.

Трехходовой клапан и сервопривод

Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.

Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак. Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.

Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.

Суть метода. главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.

К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.

Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.

Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.

Схема бойлера косвенного нагрева с трехходовым клапаном

Система 2х циркуляционных насосов

Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.

Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.

После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.

Суть метода. работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.

Способ гидравлической стрелки

Гидравлической стрелкой называют распределение потоков воды в отопительной системе.

Такой способ обвязки актуален, если обогревать предстоит большую площадь (от 80 кв.м.), когда система отопления сильно разветвлена, то есть состоит из нескольких «самостоятельных» контуров (ГВС, теплый пол, батареи и пр.). Стрелка позволяет выравнивать давление и скорость движения воды во всех контурах.

Метод рециркуляции в системе ГВС

Подключение котлов отопления и бойлеров косвенного нагрева в доме

Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.

Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.

Что понадобится для реализации это системы?

• Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
• Предохранительный клапа н – защитит водонагреватель от поломки из-за скачков давления.
• Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
• Автоматический воздухоотводчик – удаляет попавший в систему воздух.

Система рециркуляции

Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.

Схема бойлера, включенного в систему рециркуляции

В обвязке бойлера, включенного в систему рециркуляции применяются:

• Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
• Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
• Предохранительный клапан – служит для аварийного сброса давления.
• Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.

Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Что такое бойлер косвенного нагрева и зачем он нужен?

Схема работы такого отопительного оборудования достаточно простая. ничем не отличает от обычного. Единственное, что их различает, это наличие внутри отопительного элемента в виде спиралевидной трубы. Она является теплоносителем. Другое название у неё – змеевик.

Срок эксплуатации такого типа оборудования достаточно большой. Как и любой другой вид нагревателей, бойлер косвенного нагрева необходим для нагрева и поддержания нужной температуры воды для хозяйственных нужд. Средняя температура в работающей системе составляет не более 65-75 градусов по Цельсию. Это будет вполне достаточно, чтобы обеспечить горячим водоснабжением семью.

Устанавливать такие системы можно:

• на дачах;
• загородных домах;
• душевых;
• офисах;
• квартирах.

Единственное что требуется изначально рассчитать хозяину помещения – это давление в общей системе отопления. Бойлер используется только для систематичного нагрева воды. Применять его в качестве отопительной системы не выйдет. Для удобства и поддержания нормального уровня циркуляции необходимо ставить автоматический насос, который будет поддерживать давление в системе на нужном уровне.

Общий вид подключённого бойлера косвенного нагрева

Важно рассчитывать на начальных этапах сразу, способна ли будет отопительная система поддерживать температуру в баке косвенного нагрева на необходимом уровне без потери теплоотдачи по всему периметру. Сам бойлер подбирается по литражу потребителем

Такой бак способен вмещать в себя до 100 – 120 литров воды. Важно правильно его обустроить и разместить внутри змеевик.

Поступает и откачивается вода в системе через 2 специально установленных отвода. Один подаёт в систему воду для нагрева. Второй служит для её откачки и подачи непосредственно потребителю в уже нагретом состоянии. Насос, контролируя уровень давления и температуру, будет автоматически производить в нужный момент циркуляцию теплоносителя в змеевике для поддержания нужной температуры.

Подключение бойлера к газовому котлу

Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.

Подсоединение к двухконтурному котлу

Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.

Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.

Подключение бойлера к котлу с применением трёхходового клапана

Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.

В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.

Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.

Схема установки бойлера в системе с двумя циркуляционными насосами

Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.

Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Резюме по схемам

Такие системы подключения водонагревателя к котлу исключают одновременную работу нагрева воды и отопления дома. Но неудобство это вызовет только один раз, при запуске системы, так как теплоноситель будет холодным, весь процесс по времени займет от часа, в зависимости от количества теплоносителя. При постоянной работе на поддержание температуры будет тратиться гораздо меньшее время, поэтому перепадов температуры ощущаться не будет.

Если горячее водоснабжение будет стоять в приоритете в обоих случаях, эти схемы можно применить и в более сложных системах нагрева. Для них разделяют котлы нагрева: один будет работать только на нагрев воды, другой — на отопление.
