Подсветка ступеней лестницы: 3 варианта оборудования

Пошаговая инструкция по монтажу

Выбираем схему освещения

Первым делом нужно определиться с тем, как разместить подсветку ступеней лестницы – в стене по бокам, снизу, через одну ступеньку, по всей ширине или только по центру. Примеры освещения вы можете просмотреть на фото ниже:

Также нужно определиться со способом управления светодиодной лентой – она будет включаться обычным выключателем света, датчиком движения или же проходным выключателем. От этого также зависит многое. Когда вы определитесь со всеми организационными моментами, можно переходить к подсчету материалов и выбору элементов подсветки.

Рассчитываем материалы

Мы рекомендуем вам сделать освещение лестницы своими руками следующим образом:

  1. Подсветка каждой ступени с отступом от краев не менее 5 см.
  2. На верхней и нижней точке лестничного марша установлены датчики движения.
  3. Работа системы освещения организовывается на базе контроллера Arduino.
  4. Дополнительно должно быть установлено фотореле, чтобы светодиодная лента включалась только при наступлении сумерек.
  5. Что касается ленты, ее характеристики должны быть следующими: 60 светодиодов на метр, SMD 3528, степень защиты IP не менее 67.

Учтите, в своем случае вы можете использовать и другие материалы. К примеру, если вы не хотите заморачиваться с автоматической подсветкой и разбираться в подключении всех элементов к контроллеру Ардуино, можно просто управлять освещением с помощью проходных выключателей, что заметно упростит монтаж и стоимость системы. Когда все материалы будут подсчитаны и куплены, можно переходить к установке и подключению светодиодной ленты на ступенях лестницы своими руками.

Установочные работы

Итак, чтобы сделать встроенную подсветку лестницы на второй этаж, действуйте по следующей инструкции:

  1. Разрежьте светодиодную ленту полосками подходящей длины. Не забываем, что разрезать ее нужно в специально отведенных местах, как показано на фото ниже:
  2. Припаиваем к контактам провода для подключения подсветки к контроллеру. Можно также использовать специальные коннекторы, чтобы не тратить время на работу с паяльником.
  3. Обезжириваем ступени и клеим в подходящем месте светодиодную ленту. Если нет возможности сделать скрытое освещение лестничной площадки, можно использовать специальный алюминиевый профиль, который защитит светильник от механических повреждений.
  4. Напротив нижней и верхней ступеньки устанавливаем сенсоры, как показано на схеме ниже. О том, как подключить датчик движения к освещению, мы рассказывали в соответствующей статье.
  5. Все провода прячем в кабель-канал,который крепим либо сбоку на стену, либо под лестничным маршем.
  6. В подходящем месте выполняем установку коробки, в которой будет находиться контроллер для интеллектуального управления светодиодной подсветкой лестницы.
  7. Соединяем все элементы в одну систему, подключаем контроллер к компьютеру и загружаем код, который можно без проблем найти в интернете. Схема подключения выглядит примерно так:
  8. Проверяем правильность монтажа и если никаких ошибок не обнаружено, производим тест светодиодной подсветки лестницы. Настраиваем под себя режим работы освещения и наслаждаемся тем, что вам удалось сделать.

Также рекомендуем просмотреть видео, на которых более подробно рассмотрены некоторые моменты, касающиеся этого вопроса:

Обзор умного контроллера

Как выглядит автоматическое включение света

Вот по такой инструкции можно сделать подсветку лестницы светодиодной лентой своими руками. Как вы видите, особых сложностей в монтаже нет, однако, чтобы у вас в частном доме было автоматическое освещение ступеней на второй этаж, придется разобраться в подключении контроллера Arduino.

Варианты монтажа и подготовительные работы

Всему написанному выше можно подвести итог: обычно осветительные приборы располагаются на боковой стене или встраиваются в ступени (перила). Ниже будет рассмотрен монтаж светодиодных устройств.

Необходимые материалы и инструменты

Для выполнения работ по монтажу подсветки вам понадобятся:

  • светодиодные источники света;
  • блоки питания;
  • провода;
  • профиль для прокладки кабеля (если не используется штробирование стен);
  • крепежные детали;
  • электрическая дрель (в крайнем случае – шуруповерт);
  • измерительная рулетка;
  • нож или ножницы.

Выбор светодиодного источника

Если устройства будут фиксироваться на стенах, то можно воспользоваться компактными led-светильниками, устанавливаемыми через каждые две-три ступени. Чтобы сэкономить место и снизить потребление электроэнергии, возьмите миниатюрные сверхяркие диоды, устанавливаемые в крышку короба, в котором спрятана проводка.

При монтаже освещения на ступенях подойдет светодиодная лента, которая может быть монохромной или разноцветной (RGB).

Пошаговая инструкция по монтажу:

  1. Выполните разметку для упрощения монтажа осветительных приборов. Нужно решить, в каком месте будет крепиться профиль для прокладки кабеля, где установить блоки питания, управления и светильники.
  2. Создайте монтажные точки, используя дрель или шуруповерт. Другими словами – сделайте отверстия, которые будут использоваться для крепления элементов конструкции.
  3. Закрепите профиль для кабеля и светодиодной ленты, заранее припаяв провода для питания.
  4. В случае с монтажом светодиодных лампочек на боковой стене несущая конструкция может использоваться как подложка.
  5. На тыльной стороне светодиодной ленты обычно имеется клеевой состав. Используйте его для крепления к ступеням по верхнему краю. Лестничные пролеты можно подсвечивать герметичной платой, защищенной от влаги.
  6. Прежде чем монтировать проводку, нужно выбрать вариант управления. Это может быть постоянное освещение или интеллектуальная подсветка.

Постоянный режим работы

Главным достоинством данного метода является простота установки с минимальными финансовыми и временными затратами. В темное время суток вы вручную включите освещение, которое будет работать до утра. Недостатками можно назвать существенный расход электроэнергии и сокращение срока эксплуатации светодиодов.

Интеллектуальные схемы управления

Данный подход используется в комплексных проектах «умного дома». Блоки управления, работающие при помощи микроконтроллера, самостоятельно решают, когда включать лестничную подсветку. Один такой блок может обслуживать весь дом. В этих целях подходит плата «Arduino», причем своими руками создать ее крайне проблематично. Свет может включаться с наступлением ночи или при передвижении по лестнице (датчик движения).

Окончательный выбор в пользу того или иного способа освещения лестницы остается за вами. Для монтажа и подключения выбранного осветительного прибора достаточно обладать начальными знаниями и навыками электротехники. Необходимый уровень освещенности лестницы обеспечит безопасность во время ее эксплуатации. Правильно подобранные светильники сделают конструкцию незаменимой частью общего интерьера. Комбинированное освещение позволит создать уникальные системы, устройство которых ограничено лишь вашей фантазией.

Рейтинг бюджетных моделей для установки на лестницу

Feron Подсветка для лестниц и ступеней 32666

Качественная модель, которая отличается привлекательным дизайном и простой установкой. Продукция не портится от длительного воздействия. Встраивается без особых проблем. Корпус выполнен из прочного материала, который отличается высокой стойкостью к различным механическим ударам. В комплекте присутствуют все необходимые компоненты для установки. Максимальная мощность – 3 Вт, что делает продукт достаточно экономичным.

Средняя стоимость – 570 рублей.

Feron Подсветка для лестниц и ступеней 32666

Достоинства

  • Качественное изготовление;
  • Прочная сборка;
  • Удобство;
  • Эффективность;
  • Надежность;
  • Длительный срок службы;
  • Экономичность.

class=’s-article__points-list’>

Werkel WL01-BL-03-LED (Werkel)

Удобная модель, которая способна обеспечить хорошее освещение в темное время. Степень защиты – IP20, что указывает на отсутствие защиты от воды. Поэтому изделие необходимо беречь от воздействия влажности.

Освещаемая площадь – 0.5 квадратных метров, что для такого изделия является неплохим результатом. Ширина – 3.7 см. Мощность изделия – 1.5 Вт. Продукция станет хорошим и неповторимым интерьерным решением для каждого дома.

Средняя стоимость – 750 рублей.

Werkel WL01-BL-03-LED (Werkel)

Достоинства

  • Качественная сборка;
  • Привлекательный внешний вид;
  • Удобное применение;
  • Высокий срок службы;
  • Эффективность.

class=’s-article__points-list’>

3W 4000K 86Lm IP20 Белый (079-002-0003) HL958L

Неплохая модель, которая отличается приятным свечением и прослужит длительное время. Потребляемая мощность — всего 3 Вт, что положительно говорит о качестве продукта. Изделие гарантирует хорошее освещение при любых ситуациях. Внешний вид стандартный, никаких особенностей нет. Установка не отнимет много времени, главное правильно выбрать место.

Средняя стоимость – 555 рублей.

3W 4000K 86Lm IP20 Белый (079-002-0003) HL958L

Достоинства

  • Низкая стоимость;
  • Длительный срок службы;
  • Прочностные показатели;
  • Эффективность;
  • Яркость.

class=’s-article__points-list’>

HOROZ ELECTRIC 079-026-0002 BL

Неплохой бюджетный вариант, который подойдет для установки в различные лестницы

Неважно, из какого материала будут изготовлены ступени, достаточно провести несколько проводов, после чего включить изделие и настроить режим свечения

Мощность — всего 2 Вт, поэтому никакого серьезного удара по кошельку не будет. Степень защиты – IP20, что также неплохой показатель для такого варианта. Производится популярной компанией, которая выпускает долговечные осветительные приборы. Внешний вид красивый и привлекательный, что понравится большинству покупателей.

HOROZ ELECTRIC 079-026-0002 BL

Достоинства

  • Качественная сборка;
  • Прочностные показатели;
  • Надежность;
  • Эффективность;
  • Длительный срок службы;
  • Привлекательная цена.
  • Удобство.

class=’s-article__points-list’>

Традиционные варианты освещения на лестничных маршах

Сегодня, как и раньше размещение светильников в помещениях в основном основывается на традиционном подходе к организации освещения помещения – рассеянном освещении в направлении светового потока сверху вниз.

Оригинальное освещение пролетов

Сделать этот традиционный вариант размещения осветительных приборов  более современным и интересным, позволит использование светильников с изменяемым направлением светового потока.

Еще одним вариантом такого «центрального освещения» на винтовых лестницах является использование светильников в виде гирлянд.

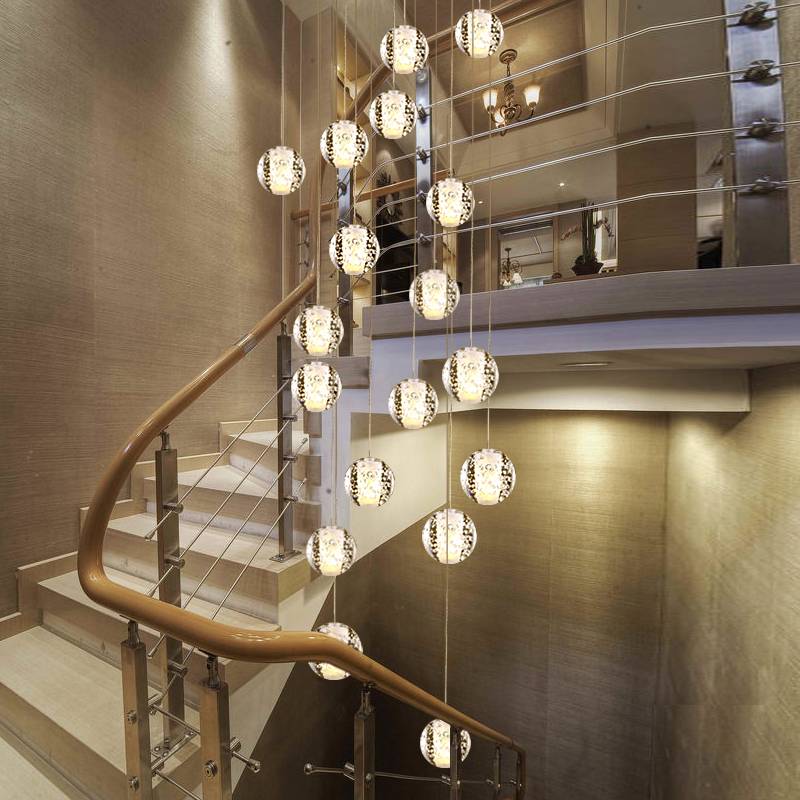

Выигрышным будет смотреться освещение лестницы многоярусным светильником в помещениях с большими окнами второго света.

Более интересным и эффектным будет организация освещения лестницы с использованием комбинированного варианта освещения. Такой вариант подразумевает использование, как естественного освещения, так и искусственного.

Здесь особую роль играет окно. В традиционном виде с прозрачными стеклами окна, пропуская много дневного света, дают возможность воспринимать помещение довольно просто и тривиально.

При этом наибольший эффект будет достигнут тогда когда будут включены светильники размещенные между рамами окна. Искусственная подсветка витража сделает лестницу неузнаваемой.

Как видно творческий подход в использовании традиционного размещения светильников с соединением их с источником естественного освещения может существенно преобразить лестницу.

Необходимые материалы для монтажа подсветки

Все, что нам понадобится:

Материалы

  • LED источники света (см. ниже);
  • драйверы питания для светодиодов;
  • профиль для прокладки кабеля электроснабжения;
  • провода;
  • крепёжные элементы (шурупы, скобы, коннекторы для проводов).

Инструменты

  • Электродрель либо мощный шуруповёрт;
  • измерительная рулетка, ножницы, канцелярский нож.

Источники освещения

Если мы делаем настенное расположение осветительных приборов, в качестве источника освещения можно использовать компактные светодиодные светильники, расположенные через 2-3 ступеньки. Для экономии возможно использовать миниатюрные сверхъяркие диоды, вмонтировав их в крышку короба электропроводки.

Для монтажа непосредственно на ступеньках оптимальным выбором станет светодиодная лента. Светодиоды можно взять как монохромные, так и RGB.

Варианты работы светодиодного освещения

Режимы работы могут быть следующие:

  • Постоянное освещение;
  • интеллектуальная подсветка.

Постоянный режим работы

Преимущество такого способа освещения – максимальная простота монтажа и минимальные затраты. С наступлением темноты вы включаете освещение и оно работает до утра.

Недостатки постоянного режима работы подсветки:

  • Постоянный расход электроэнергии
  • существенное уменьшение времени жизни светодиодов

Интеллектуальные системы управления

Управление освещением широко используется в комплексных решениях проектов «умный дом». Управляющие блоки создают на основе микроконтроллеров. Большинство авторов предлагают использовать в качестве управляющего модуля — плату Ардуино.

Действительно, такое устройство способно легко управлять освещением лестницы, но этот вариант — удел дилетантов. Мощности и каналов управления такой платы хватит для координации освещения во всем доме, а в качестве бонуса к ней можно еще подсоединить управление системой отопления, контроль микроклимата.

Для решения нашей задачи будет достаточно такого маленького чипа, стоит который меньше пачки сигарет.

Выбираем светильник

Сегодня на рынке представлен широкий ассортимент осветительных устройств, которые можно размещать для освещения подъемов. Они отличаются не только фирмой-производителем, но также материалом, дизайном, устройством и функциональностью. Рассмотрим самые популярные.

Открывает этот список наиболее известный и привычный прибор – люстра. Это классический вариант, который, по сути, появился даже раньше, чем само электричество, и был представлен в виде больших канделябров со свечами. Но для оснащения данной зоны он используется крайне редко, поскольку функционален не для каждой конструкции, может мешать передвижению и освещать не всю территорию перемещения. Но стоит отметить, что правильно подобранная люстра отлично функционирует и смотрится в сочетании с винтовой лестницей.

Светодиодные лампочки Edison

Красивые фонари на канатах вдоль всей лестницы

Бра можно считать ровесником люстры. Эти компактные удобные светильники не теряют своей популярности в обустройстве интерьера

Но важно правильно подобрать дизайн такого прибора, чтобы он сочетался с общим стилем интерьера. И если проход имеет минимальные габариты, то этот вариант может не подойти. Точечные светильники – более современные варианты освещения по сравнению с люстрами и бра

Точечные светильники – более современные варианты освещения по сравнению с люстрами и бра

Они очень компактны, универсальны и пользуются огромной популярностью. Могут размещаться как на стене, так и на ступенях  –  все зависит от ваших личных предпочтений. Отличаются по форме, размеру, бывают встраиваемые и накладные. Единственным недостатком, который можно отметить, является применение специальных лам. Они имеют меньший размер обновы и цоколя, чем стандартные.

1 4

Не так давно появились на рынке, но уже стремительно набирают популярность светодиодные ленты и трубки. Купить их можно по нужному метражу и разместить как на стене, так и на поручнях или ступенях. При этом высокая стоимость в дальнейшем компенсируется экономией расхода электроэнергии, который идет на диоды в минимальном количестве.

Красота, безопасность, экономия

Автоматическая подсветка придает весьма эффектный внешний вид. К тому же повышается безопасность передвижения. В дополнение к этому есть и другие преимущества:

  1. Нет необходимости в кромешной темноте нащупывать на стене выключатель.
  2. Пусть и незначительно, но экономится электроэнергия. За счет автоматики система находится в экономном дежурном режиме.
  3. Средствами автоматизации при монтаже подсветки, можно настроить красивые визуальные эффекты.

И не надо переживать, что это дорого и недоступно для неопытного пользователя. Весь комплект дополнительного освещения изначально очень недорог, а привнести дополнительный комфорт и пользу для жильцов может легко.

Установка датчиков расстояния

  1. Прорезать отверстия в заглушках.
  2. Вставить датчики.
  3. Спаять кабель Ethernet Cavel LAN541-FTP с датчиками.
  4. Поставить датчики с заглушкой в рамку.

Датчик ультразвуковой, реагирует на изменение расстояния. Чтобы избежать ложных срабатываний, от контроллера подвели экранированную витую пару.

Датчик в отверстия встал плотно и дополнительного закрепления не потребовалось.

Использовали серию рамок Schneider Merten M-pure. У нее есть рамки с заглушками. В них сделали отверстия под датчики.

Отверстия делали сверлом “морковка”.

Дальность датчика выставили 80 см. Ширина ступени 1 метр.

На расстоянии срабатывания не должно быть предметов, даже прозрачных. Это приводит к ложным включениям.

Необходимость и особенности подсветки

Большую популярность приобретает система «умный дом», которая подразумевает максимальную автоматизацию процессов, связанных с комфортным передвижением по своему жилищу. Например, подсветка для ступеней лестницы включается в момент начала спуска или подъема человека по ступенькам.

Их необходимо монтировать и в случаях, когда в доме проживают:

  • Очень активные дети;
  • Члены семьи, имеющие ограниченные физические возможности;
  • Пожилые люди.

Чтобы подсветка для ступенек лестницы была безопасной и эффективной, лучше всего использовать установку светодиодной ленты или отдельных светильников прямо в ступеньках. При работе со стеклом (подробней читайте тут), можно создать эффект светящихся ступенек. В этом случае источник света монтируется непосредственно в месте крепления ступеньки.

Варианты освещения лестниц

Способ освещенияОсобенности

Вдоль перил

В этом случае подсветка для лестницы встраивается в перила, как на фото.

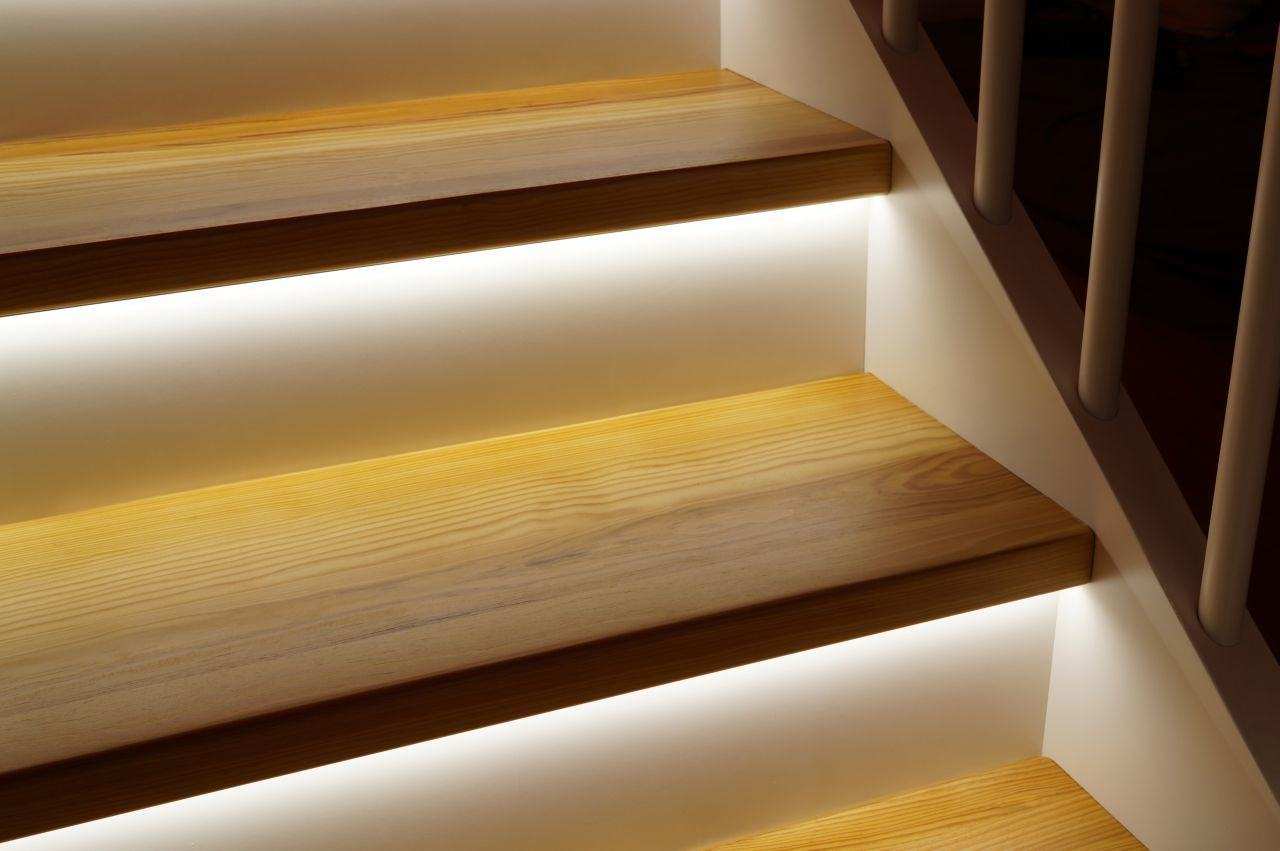

Под ступеньками

Инсталляция источников света под ступеньками позволяет добиться потрясающего эффекта.

Под потолком над маршем лестницы

При подсветке лестницы под потолком часто требуется наличие дополнительных источников света.

Точечно на прилегающих стенах

Точечная подсветка не всегда способна обеспечить нужный уровень освещенности лестничного марша.

Комбинированное

В этом случае одновременно выполняется подсветка ступенек и поручня.

Автоматическое включение и выключение освещения связано не только с новизной и популярностью, но и с экономичностью. При этом владелец выставляет режим освещения в нужное время, например, с 18 до 22 часов.

Советы по выбору освещения

Подсветка ступенек лестницы может выполняться светодиодными, неоновыми или другими видами осветительных приборов, которые ставятся по ширине и длине ступенек, по их углам и краям, над лестницей на потолке. Если монтируется подсветка ступеней лестницы, светильники нужно устанавливать так, чтобы свет от приборов не искажал в ночное время размеры и форму ступенек, не отбрасывал тень, иначе человек, идущий по ним, может просто оступиться.

При этом:

  • Чем больше длина спуска по маршу лестницы, ступени с подсветкой должны иметь большую площадь освещения. Например, у винтовой конструкции должны освещаться абсолютно все ступеньки;
  • Длинная лестница, как, например, в кинотеатре, требует устройство рассеянного освещения;
  • При небольшом подъеме можно использовать точечные светильники.

Не следует забывать и о дизайне: к примеру, подсветка лестницы в ступенях из дерева, должна иметь желтый свет, а в металлической конструкции лучше использовать белое освещение.

При выборе освещения для лестницы светильниками, лучше, если это будет:

  • Неоновая подсветка ступенек, создающая мягкий свет, без теней, одного из обязательных свойств безопасности конструкции. Помимо этого, такие светильники — одни из самых долговечных, гарантирующих длительный срок эксплуатации подсветки. Но, существенный недостаток ламп – хрупкость. При их монтаже необходимо обеспечить защиту элементов от механических повреждений;
  • Галогенная подсветка лестниц ступеней. Это источники равномерного освещения, имеющие большую, по сравнению с неоновыми светильниками, яркость;
  1. Экономичность. По сравнению с классическим освещением.
  2. Сочетается с любым интерьером дома.
  3. Имеет высокую степень освещенности лестничного марша и площадки.
  4. Легкий монтаж.
  5. Длительный срок работы.
  6. Высокая пожаробезопасность.
  7. Светильники для подсветки ступеней лестницы можно выбирать любого цвета.

Точечное освещение марша светодиодами

Устройство и схемы подключения подсветки

Схема подключения включает:

  • Блок питания;
  • блок интеллектуального управления с датчиком;
  • светоизлучающие элементы.

В качестве датчиков можно использовать:

  • Акустическое реле;
  • датчик движения;
  • ультразвуковой дальномер.

Силовая часть схемы

Блок питания подбираем исходя из суммарной мощности осветительных приборов. В расчете нет ничего сложного.

Управление через акустическое реле

Акустическое реле – схема, реагирующая на громкий звук, например, хлопок. Такой переключатель можно собрать даже без применения микроконтроллера.

Управление крайне простое. Первый хлопок включает подсветку, второй – отключает. Существенный недостаток таких схем – чувствительность к любому громкому звуку.

Управление с помощью датчика движения

Датчик движения, исходя из его названия, реагирует на любой движущийся объект в зоне действия элемента. Внутри фабричного датчика уже встроено реле, которое может управлять нагрузкой. Подключение очень простое, но обеспечивает лишь два режима – включено/выключено. Кроме того, такие датчики реагирую даже на домашних животных, так что если в доме есть кошка или собака ночная иллюминация обеспечена.

Управление через ультразвуковой дальномер

Этот миниатюрный датчик является эхолокатором. Он не только способен определить, когда вы подойдёте к лестнице, но и на какой ступеньке на данный момент вы находитесь, что позволит включать подсветку только на определённом участке.

Контроллер управления такой системе построен на микрочипе в который записан алгоритм работы всей системы.

Прокладка провода

Производители советуют спрятать ленту в специальный короб, чтобы защитить ее от попадания грязи и влаги. На каждой подсвечиваемой ступени делается накладка, защищающая диоды от повреждений. Такая накладка изготавливается из алюминиевого профиля. На него и нужно наклеить ленту. Для этого разрезаем ленту на отрезки одинаковой длины, соответствующие ширине ступеней. Концы лент оснащаем коннекторами.

Обезжириваем поверхность перед наклейкой ленты, а провода нужно протянуть через щели под ступенями. На одном из пролетов закрепляется кабель-канал, куда проводится провод от каждой ступени. Напротив первой и последней ступени предусматриваются места для крепежа чувствительных датчиков, если вы используете автоматическую схему подключения.

Применение кабельных каналов позволяет спрятать провода. Они смотрятся естественно. К тому же есть возможность выбрать расцветку, подходящую к вашим ступеням.

Прокладку кабелей можно выполнить и без каналов – над ступеньками. Но в этом случае испортится внешний вид лестничной системы. Лучший вариант – проложить провод с внутренней стороны, однако, не во всех случаях есть такая возможность.
