Где размещать розетки на кухне: примеры, идеи, схемы

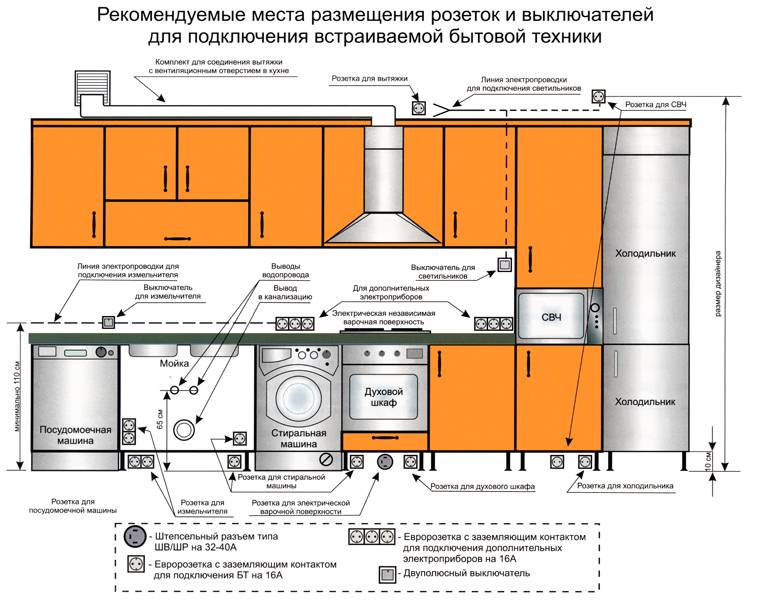

Схема размещения розеток на кухне

Планируя перенос розеток и монтаж новых точек, следует учитывать уровни, на которых будут находиться потребители энергии.

  1. Нижний: холодильник, стационарная плита, стиральная и посудомоечная машины. Некоторые проекты предусматривают установку электрических измельчителей и фильтров для воды под мойкой.
  2. Средний. Здесь подразумеваются все оборудование и приборы, которые устанавливаются на столешнице и над ней — кофеварки, скороварки, лампы для подсветки, кухонные комбайны и микроволновые печи.
  3. Верхний. Здесь располагают вытяжку, кондиционер и телевизор. На перспективу можно предусмотреть вероятность оборудования кухни бра или светодиодной лентой.

Исходя из такой планировки следует делать три независимые линии для снабжения электричеством каждого яруса. Используя мощный медный кабель сечением 2,5 мм, можно последовательно соединить все модули с минимальными расходами на материал и предварительные работы.

Лучшие варианты размещения

Удобство пользоваться приборами на кухне зависит от правильного расчета количества розеток и схемы подключения

Поскольку в районе рабочего стола находится большая часть потребителей электроэнергии, его нужно задействовать максимально. Если будет использоваться плоскость декоративного фартука, нужно предусмотреть, чтобы блоки не нарушили сюжет нанесенного на поверхность изображения.

Следующая рекомендация касается решения о том, как лучше распределить точки по фартуку и столешнице. Целесообразно ставить розетки средней линии так, чтобы они находились симметрично, на одинаковом уровне и расстоянии друг от друга. При этом нижнюю линию можно сделать скрытой, используя свободное место между тумбами и стеной.

Для верхнего яруса следует устанавливать розетки так, чтобы они не бросались в глаза, соблюдая при этом правила электротехнической безопасности.

Чтобы не ошибиться в выборе схемы размещения приборов, следует сделать на ее основе несколько эскизов в цвете и масштабе. После их сравнения остается выбрать самый эффективный и продуктивный вариант. При этом нужно учитывать возможность прокладки проводки открытым способом. Это разрешается делать за шкафами под столешницей.

Количество розеток

Проводя расчет, сколько розеток должно быть на кухне, рекомендуется придерживаться правила разумной достаточности. Излишек приведет к загромождению рабочих поверхностей, лишним тратам времени, сил и денег на установку. Недостаток тоже имеет свои минусы — придется использовать удлинители и тройники, что недопустимо по СНиП.

Чтобы не ошибиться при планировании, нужно учесть все приборы, которые будут подключены постоянно и добавить к ним половину того, что задействуется периодически. Дополнительно следует добавит 2-3 резервных гнезда.

Расстояния и места размещения

Высота установки розеток и выключателей на кухне

Высота розеток над столешницей на кухне выбирается не только по критериям красоты или удобства. Необходимо помнить, что на рабочей поверхности проводится работа с жирами, маслами и водой. Неаккуратность или случайность приводит к разливу жидкостей. Если розетки находятся на уровне столешницы, велик риск короткого замыкания и поражения человека током.

Расстояние между точками и потребителями энергии должно быть в таких пределах:

  • холодильник — 5-20 см;
  • розетки рабочей зоны и над столешницей — 10-30 см;
  • вытяжка — 15-40 см;
  • варочная и духовка — 30-50 см;
  • посудомойка — 10-30 см;
  • телевизор на кухне 5-50 см;
  • кондиционер — 10-80 см.

Эти параметры обусловлены уровнем тепла, который создает техника, а также вероятностью возникновения протечек при аварийных ситуациях.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

  • Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
  • Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
  • Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
  • Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

  • Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
  • За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
  • Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
  • Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Рассчитываем мощность

Для того чтобы определиться с сечением и количеством кабелей, а также с количеством групп розеток, необходимо рассчитать мощность каждого электроприбора.

Как правило, эксплуатация кухни включает в себя такое электрооборудование:

  • Посудомоечная машина;
  • Вытяжка;
  • Духовой шкаф;
  • Печь СВЧ;
  • Стиральная машина (в некоторых случаях);
  • Холодильник;
  • Телевизор;
  • Хлебопечь;
  • Мультиварка и т.д.

В большинстве современных кухонь также используется варочная панель вместо газовой плиты.

Для подсветки рабочей зоны и полочек в шкафах лучше вывести отдельный выключатель

При расчете мощности электропроводки необходимо ориентироваться на сумму максимальной мощности потребления энергии всех электроприборов при условии, что все они работают одновременно.

Во время капитального ремонта кухни необходимо продумать место расположения каждой электрической розетки, чтобы избавить себя от проблем в будущемИсходя из правил электроустановок, в отдельной линии нуждается такое электрооборудование, как:

  1. Стиральная машина;
  2. Варочная панель;
  3. Посудомоечная машина;
  4. Холодильник.

Также отдельной линии требуют розетки рабочей зоны, в которые подключается микроволновая печь, электрочайник, возможно телевизор и кухонная утварь временного использования (миксер, блендер, мультиварка и т.д.).

Размещение розеток под встраиваемую технику и прочие бытовые приборы

Как же подготовить помещение кухни для обеспечения оптимальной работы?

Пытаться вычислить расположение розетки на кухне по фото в рекламных буклетах и картинках из интернета?

Можно поступить гораздо проще и воспользоваться беспроигрышной схемой:

  1. Особые розетки следует поставить в местах подключения варочной панели, духовки, электроплиты (где требуются силовые штепсельные разъемы на 32А+40А).
  2. Стиральная машина, как и посудомоечная, подключается к своей розетке, с возможностью свободного доступа при необходимости отключения.
  3. Розетки для встраиваемой техники, а именно это и предлагают производители современных кухонь, не должны находиться позади подобной крупногабаритной техники без возможности свободного доступа, поэтому их следует размещать внутри шкафов на задней части стенки, либо в моечном шкафу.В обязательном порядке необходимо использовать закрытые розетки, дабы воспрепятствовать попаданию жидкости.
  4. Розетка для вытяжки должна быть расположена по верхнему уровню подвеса шкафов, с небольшим отступом от центра вытяжки со стороны, противоположной прохождению воздуховода для избежания ее повреждения.
  5. У холодильника розетка располагается обычно сбоку, но ни в коем случае не сзади, так как горячие решетки могут стать причиной возгорания проводов.
  6. Обязательна двойная розетка у кухонного стола, приставленного к стене, – ее желательно установить выше уровня столешницы.
  7. Для прочей бытовой техники, используемой от случая к случаю, можно выделить блок, расположенный на фартуке над рабочей поверхностью столешницы или использовать встроенные розетки в столешнице или в навесных шкафах.

Строго воспрещено расположение розеток:

  1. Над плитой и мойкой, так как вероятность повреждения их в результате воздействия влажности или жара чрезвычайно высока.
  2. За корпусом любой встраиваемой или находящейся в нише технике.
  3. В выдвигаемых ящиках шкафов, так как высока вероятность механического повреждения проводов.

Розетки, встраиваемые в столешницу, стоит устанавливать на определенном расстоянии от мойки и плиты.

Также не следует ставить розетки с меньшей силой тока, чем та, что заявлена для успешной работы электроприбора, и брать для кухни провода с однослойной изоляцией – это в некоторой степени является гарантом исключения возникновения аварийных ситуаций.

Виды розеток

Все выпускаемые на сегодняшний день отечественными и зарубежными производителями стационарно устанавливаемые разъёмы электрических сетей, представлены следующими основными видами, отличающимися по разъёмному типу:

  • Фурнитура, произведенная в соответствии с отечественными стандартами, и характеризующаяся недостаточным контактом, что чаще всего провоцируется разболтанной посадкой вилки электрического прибора.
  • Устройства для выполнения быстро разнимаемого подключения, производимые согласно европейским стандартам, и практически полностью лишенные недостатков. Минус такой фурнитуры представлен жесткой посадкой, а отличие заключается в глубоком посадочном участке и круглых отверстиях.
  • Фурнитура, выпускаемая по американским стандартам, имеет существенные отличия от любых европейских образцов. Такие особенности представлены прямоугольной формой отверстий и более слабым контактом.
  • Устройства универсального стандарта, предназначенные для подключения электрических приборов с американской и европейской вилкой.

Розетки без заземления, используемые для подключения наиболее высокомощных электрических приборов на кухне не устанавливаются, что обусловлено низкими показателями безопасности таких разъёмов. Также выпускается фурнитура, имеющая:

  • защиту от несанкционированного доступа детей;
  • специальную крышку, предотвращающую попадание воды или пара;
  • таймер, позволяющий управлять потребителями электрической энергией;
  • подсветку, облегчающую эксплуатацию электросети в темное время суток.

Наружные розетки удобны в эксплуатации и отличаются долговечностью, а наличие USB-разъема позволяет осуществлять подключение стандартного USB-кабеля.

Следует отметить, что стационарная установка разъёмов электрических сетей, может быть представлена как розетками встраиваемого, так и накладного типа.

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель. Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника

розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника

допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

  • СНиП 3.05.06-85 для монтажа электротехнических устройств.
  • ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

  • Размещаться они должны от плинтуса на высоте не менее 20 мм.
  • Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
  • При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

  • Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
  • Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
  • Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
  • Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

  • Духовка – от 2500 Вт.
  • Плита – 1000-1500 Вт.
  • Машина посудомоечная – от 1000 Вт.
  • Машинка стиральная – от 1500 Вт.
  • Водонагревательный бак – от 1500 Вт.
  • Холодильник – 200-1000 Вт.
  • Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

  • Микроволновка – от 800 Вт.
  • Электрочайник – от 500 Вт.
  • Блендер – до 300 Вт.
  • Комбайн для кухни – 1200-1500 Вт.
  • Кофеварка – от 900 Вт.

На кухне могут быть:

  • Телевизор, потребляющий – 200-330 Вт.
  • Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

  • Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
  • На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
  • Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
  • Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
  • Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
  • Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
  • При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Планирование расположения выключателей и розеток

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь. Приборы наполняют наши дома, а количество розеток остается неизменным.

Например, при заказе проекта у дизайнера интерьеров, в приложении обязательно указывается точное число розеток и выключателей, а также их расположение. Поскольку разработчик интерьера может не знать, что вы предпочитаете расположить микроволновку на холодильнике.

Утверждение проекта – это точка, до которой принимаются все пожелания и вносятся правки в проект

При самостоятельном планировании интерьера важно понимать предназначение помещения и его оформление. Учитывается также место расположения мебели, поскольку розетка за шкафом – бесполезная вещь

А если вы любите раз в полгода переставлять всю мебель в комнате? Выходит, что расчет количества выключателей и розеток осуществляется только после разработки дизайна.

Законы и технические нормы

Строительные нормативы, строго регламентирующие число и расположение разъемов сети и выключателей в доме, на законодательном уровне не прописаны. Но существует документ под названием «Свод правил по проектированию и строительству» или СП 31-110-2003, в котором прописаны рекомендации, где располагать рубильники и разъемы электросети. Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые – в удобном месте, но на такой же высоте. Следует руководствоваться только здравым смыслом и собственным выбором.
