Сломалась ручка входной двери

Демонтаж замка дверной ручки

Если ручка, смонтированная на полотне межкомнатной двери, имеет более сложную конструкцию – двойной запирающий механизм с защёлкой и поворотным замком, её демонтаж производится в 2 этапа:

При наличии воротка, с него снимается набалдашник посредством приложения небольшого выдёргивающего усилия. Как правило, данный элемент держится на своём ригеле с помощью силы трения.

Рис. 40. Снятие воротка

Далее, снимается продолговатая декоративная накладка с обеих сторон полотна. Элемент может быть зафиксирован как на защёлках, так и с помощью винтов на внутренних шестигранных головках.

Рис. 41. Снятие ригеля воротка

• С торцевой части полотна демонтируется декоративная накладка, открывающая доступ к ригелю.
• Выкручиваются все винты, удерживающие рукоятки в полотне.
• Обе ручки снимаются с двери.

Рис. 42. Снятие изделия с замком

Из боковой поверхности ригеля извлекаются сразу 2 штифта – для защёлки и нажимной рукоятки, а также для запирающего механизма.

Рис. 43. Внутреннее строение ригеля с 2 запирающими механизмами

Конструкция обследуется на предмет наличия скрытых фиксирующих винтов.

Рис. 44. Скрытые винты на ригеле

Единый ригель с 2 замками извлекается из выборки в торце дверного полотна.

Рис. 45. Извлечение ригеля с 2 замками

Если массивный ригель не поддаётся, его необходимо подцепить острыми предметом, последовательно, с верхней и нижней стороны, попеременно раскачивая в посадочном отверстии.

Рис. 46. Извлечение старого замка

Как заменить?

Выполнить замену сможет каждый самостоятельно, без привлечения мастера. Если не планируется смена интерьера, а форма рукояти устраивает, то можно приобрести подобную для облегчения работы.

Старую снимают отвёрткой. Сняв сам рычаг, нужно достать механизм.

Выполнив эти несложные действия, приступают к установке новой: её нужно разобрать, а если не получается, то следует взглянуть на инструкцию:

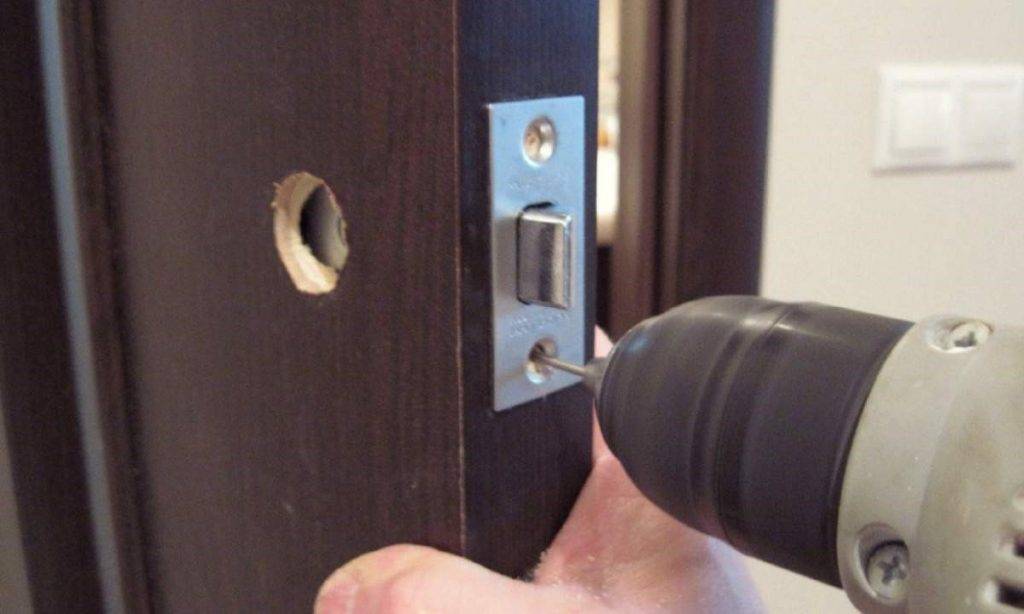

1. Сначала крепится язычок: его нужно установить, закрепить саморезами. Пользоваться при этом лучше отвёрткой, тогда мастеру будет проще регулировать направление и силу нажатия.
2. Затем устанавливают саму рукоять, убедившись, что декоративная накладка полностью закрывает дырку. Чтобы рукоять встала правильно, можно закрутить болты не до конца, исправить положение рычага и закрепить окончательно.
3. Затем установить накладку.

При использовании дешёвых изделий их механическая сердцевина выполнена из недорогих мягких материалов, которые при установке перекашиваются и начинают заклинивать. В этой ситуации можно слегка ослабить стягивающие болты.

Пошаговая инструкция по ремонту защелки ручки

При захлопывании двери защелка не убирается в замок и препятствует нормальному закрыванию. Если нажимать на ручку, то она заедает и убирается с трудом, слышны нехарактерные скрипы. Эта неисправность требует обязательного ремонта. Самостоятельно защелка ручки не заработает, а со временем проблема постоянно усугубляется и может стать причиной полной поломки замка.

Демонтаж ручки и замка

Шаг 1. Снимите накидные металлические планки дверных ручек. Они прикручены длинными болтиками через всю толщину двери. Для повышения безопасности замка планки ручек устанавливаются таким образом, чтобы болтики располагались внутри помещения. Противоположная планка имеет резьбу, в которую вкручивается крепеж. Таких метизов может быть два, три или четыре, количество никакой роли не играет и не влияет на прочность и надежность замка. Это чисто декоративные решения, выбираются производителями с учетом модели механизма.

Цены на аккумуляторные отвертки

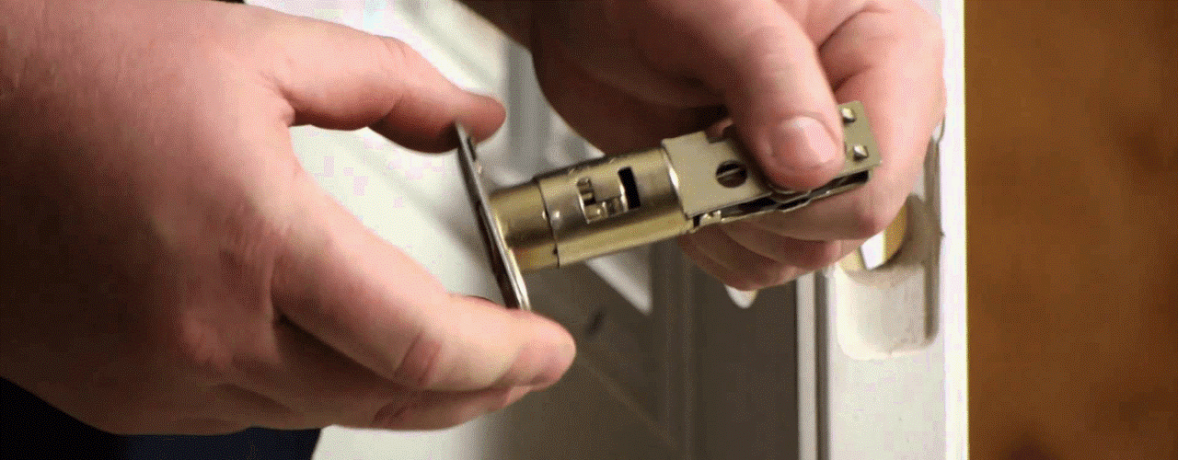

Шаг 2. Достаньте сердцевину замка, она прикручена к запорной планке одним длинным болтиком.

Шаг 3. Открутите болтики, удерживающие запорную планку замка в полотне. Их количество тоже может меняться в зависимости от производителя и модели. Достаньте из двери замок.

Далее все работы надо делать на столе, поэтому накройте его поверхность, защитите от царапин и загрязнений.

Разборка замка

Работы требуют собой внимательности, внимательно запоминайте очередность, не теряйте мелких болтиков и деталей. Для крепежа желательно подготовить коробочку и складывать его в нее. Осмотрите замок, найдите сторону, с которой закручены болтики.

Шаг 1. Положите замок на стол и по очереди откручивайте крепеж.

Шаг 2

Очень осторожно снимайте боковую крышку корпуса, внимательно осмотрите и запомните положение всех подвижных элементов. Перед сборкой их надо установить точно в такое же положение

Шаг 3. Подвигайте рукой защелку, найдите место, в котором она немного клинит. Если проблема давняя, то в этом месте уже может появиться критический износ. Большинство замков позволяет некоторые детали поворачивать на 180°, за счет этого изменяются трущиеся плоскости и работоспособность устройства полностью восстанавливается.

Достаньте защелку из корпуса и тщательно смажьте все трущиеся поверхности. Можно использовать традиционный солидол, но лучше иметь специальную смазку для кранов кухонных газовых плит. Она имеет в своем составе порошок графита, он никогда не высыхает и гарантирует практически неограниченный ресурс работы. Для облегчения хода замка можно также немного смазать остальные двигающиеся детали замка.

Шаг 4. Вставьте защелку на прежнее место. Внимательно проверьте положение всех деталей, убедитесь в плавности хода.

Шаг 5. Поставьте боковую крышку, зафиксируйте ее положение винтиками. Все действия надо выполнять в обратном порядке.

Шаг 6. Установите механизм на место. Это так называемый крабовый замок, у него есть свои конструкционные отличия и специальный алгоритм монтажа. Устройство имеет дополнительные ригели, соединенные с замком специальными тягами. Они располагаются по периметру и придают корпусу сходство с крабом. Во время монтажа надо добиться такого положения тяг, чтобы их отверстия совпали с планками, и соединение стало рабочим. Неопытным мастерам придется немного потерять время: тяги соскальзывают, добраться к ним сложно, доступ ограничен.

Шаг 7. Прикрутите на место болтики фиксации замка, вставьте сердцевину

Имейте в виду, что она несимметричная, обращайте внимание на расположение резьбы на корпусе и отверстия под болтик фиксации

Шаг 8. Прикрутите накидные металлические планки ручек. Не спешите, длинные болтики попадают в резьбовые гнезда не сразу. Не прилагайте очень больших усилий во время закручивания метизов. Мы уже упоминали, что металл китайцы используют некачественный, при больших усилиях резьба в планке поломается. Болтики должны закручиваться пальцами, отверткой делается только несколько финишных оборотов.

Сборка закончена. Теперь надо проверить функциональность узлов и результативность сделанного ремонта. Если все работает правильно и без заеданий – отлично, вы справились со своей задачей. Если проблемы остались, то повторите ремонт или купите новый более качественный замок. Мы советуем выбирать второй вариант, ведь теперь у вас есть личный опыт, какие товары приобретать не стоит.

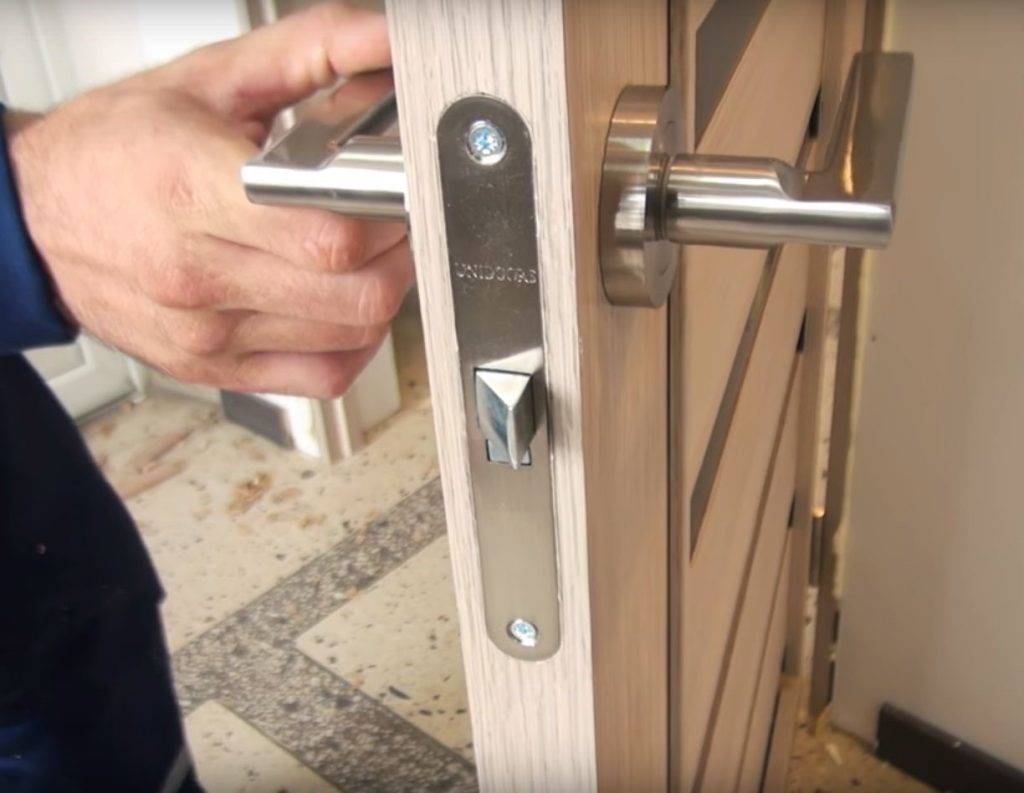

Установка ручки на дверь

Нередко возникают случаи, когда сломалась дверная ручка, а замок работает отлично и менять его целиком не целесообразно и не дешево. Большинство дорогих замков импортного производства комплектуются фурнитурой по отдельности: корпус замка, цилиндр и ручки. Поэтому, установка ручки в дверь отдельно, позволит существенно сэкономить. При установке новой ручки в дверь с замком, заказчику необходимо определиться с фирмой-производителем, цветовым решением и моделью: на планке или раздельная. Однако, если сломалась ручка на планке, то и устанавливаемая модель должна быть на планке.

Рекомендации по ремонту дверной ручки межкомнатной двери

Справиться с процессом собственноручного демонтажа дверной поворотной ручки сумеет каждый. Аналогичным образом можно высказаться и об операции по установке в межкомнатную перегородку свежей запорной конструкции. Правда, иногда нужды в приобретении нового устройства нет. Такие фурнитурные элементы ломаются полностью или приобретают некондиционный вид, исправляемый после реставрации. Основными причинами, вызывающими неисправности блоков, становятся:

• заедание — для нажатия на рукоятку приходится прикладывать значительные усилия;
• стопор самой защелки — ярко выраженное и хорошо заметное затрудненное движение ригелей и стержней при открывании и закрывании;
• расшатанности и провисания — расхлябанные положения механизма, всевозможные люфты;
• фурнитура не возвращается на исходную позицию — определенная деталь клинит, не давая модулю завершить процесс проворота;
• отсутствие динамики язычка и кнопки — некорректная работа ключевой выдвижной части.

В зависимости от характера поломки, мастер выбирает способ ее устранения. В одних случаях все ограничивается банальным нанесением смазки, а в других владельцу дома или квартиры приходится идти в магазин за обновками.

Еще одна рекомендация, с которой следует познакомиться каждому человеку, желающему произвести ремонт дверной ручки с розеткой, касается ассортимента необходимых инструментов. В зависимости от типа конструкции, для снятия механизма двери и его последующей реставрации, понадобятся:

• набор прямых и фигурных отверток;
• небольшая фреза;
• молоток и киянка с наружным резиновым набалдашником;
• электрическая дрель с комплектом сверл (с ними болты крепежа выкручиваются быстрее);
• обыкновенный стирающийся строительный маркер;
• мерная рулетка;
• лазерный или пузырьковый уровень;
• оснащенный битами шуруповерт;
• стамеска по размеру двери.

Конечно, если проблема кроется в банальном заедании запорного блока, применять электродрель, фрезу и стамеску не придется. Однако при обнаружении более серьезной поломке мастеру, скорее всего, предстоит работа по замене всего узла. Здесь без инструмента обойтись, конечно же, не получится.

Устранение дефицита смазки

Максимально распространенная неполадка — недостаток смазочной жидкости, приводящий к заеданию основного механизма. Металлические детали начинают испытывать большие нагрузки из-за обыкновенного трения, и постепенно приходят в состояние эксплуатационной негодности. Ситуация усугубляется из-за пыли, грязи и прочих мелкодисперсных частиц, попадающих внутрь конструкции.

Владелец недвижимости может устранить неисправность сам, разобрав блок, и тщательно смазав все подвижные элементы. Нередко помогает еще более простая процедура — нанесение смазывающего вещества на ригель двери, с последующим многократным проворачиванием рукоятки. Посредством такого ремонта, мастер продлевает устройству жизнь, а также удаляет надоедливые скрипы, скрежеты и заедания.

Корректировка крепежа

Ручка межкомнатной двери — это элемент, использующийся ежедневно. Он испытывает внушительные нагрузки со стороны людей, обращающихся с модулем без особой бережности. В результате крепежные детали, находящиеся внутри конструкции, банально расшатываются. Возникает перекос — отклонение разных частей блока по горизонтальным и вертикальным плоскостям.

Неприятность устраняется перебором — собственнику недвижимости придется снять всю фурнитуру, а затем установить ее обратно, подкрутив болты, винты, шурупы и саморезы. Справиться с такой работой сумеет даже человек, изначально далекий от мира монтажа дверных коробок.

Регулировка механизма

Нередко ручка отказывается работать благодаря значительной поломке, образовавшейся в районе непосредственного механизма двери. Тогда мастеру приходится ее снимать, и проводить тщательный осмотр, обнаруживая все потенциально неисправные узлы.

К числу наиболее проблемных и регулярно ломающихся деталей относятся шпоночные шайбы и пружины кручения. На практике оказывается, что их замена нецелесообразно. Намного проще отправиться в магазин, и купить любую подходящую модель фурнитуры для чистого монтажа.

Нажимная

Встречается в дверных полотнах, расположенных на входе в комнату. Распространенная причина непригодности — сломанный дверной стержень. При наличии такой проблемы надо знать, как снять дверную ручку межкомнатной двери.

Инструкция:

1. При неисправности фурнитуры откручивайте шурупы, на которых держится планка. Плоскогубцами вытаскивайте стержень за выступающий край.
2. В случае, когда фурнитура не снимается, найдите шуруп или штифт. Нажмите на него и одновременно потяните ручку на себя.

Новый элемент устанавливается так же, только в обратной последовательности.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

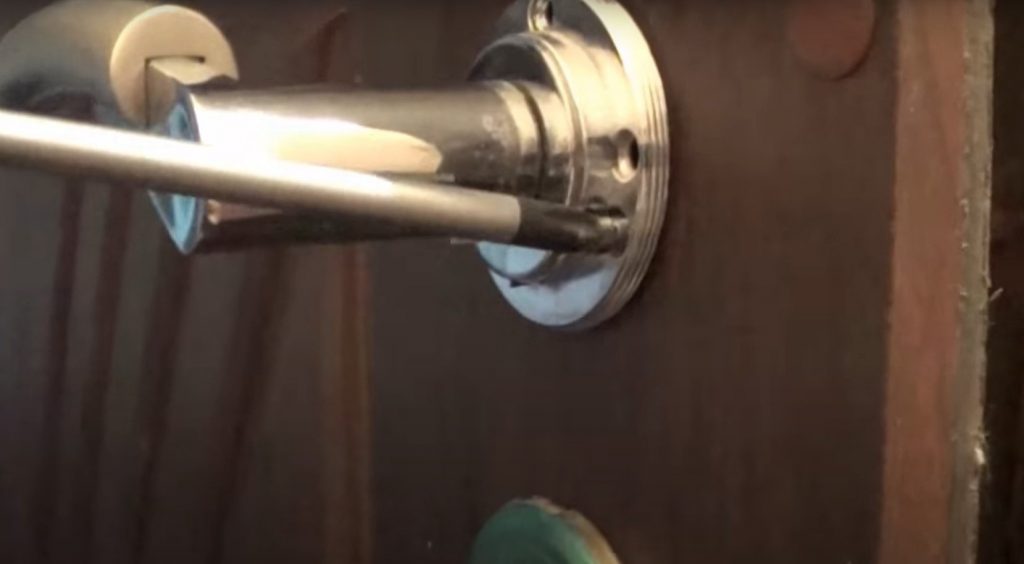

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Ремонт замка входной двери: цилиндровое устройство

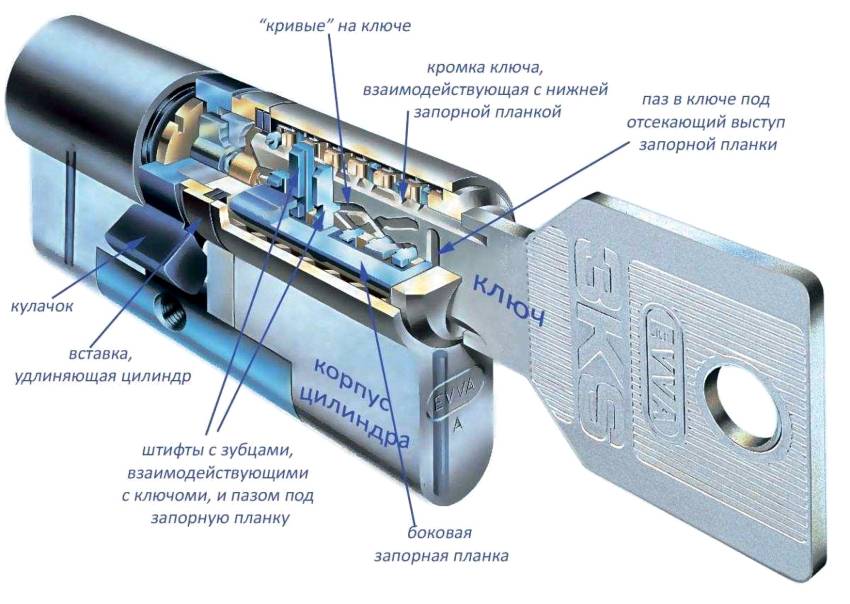

Цилиндрические замки включают в себя секретку, которая содержит механизм, отвечающий за открытие и закрытие ригелей. При поломке личинки в первую очередь необходимо установить причину неисправности. Проблема может заключаться как в засорении механизма, так и в смещении отдельных деталей. Довольно часто личинку попросту меняют на новую.

Существует две распространенные поломки, которые приводят к необходимости замены дверного замка. Первая из них связана с засорением механизма. Ремонт личинки дверного замка в этом случае производится посредством очистки уайт-спиритом. Если же такой способ не помог, то тогда следует заменить секретку.

Вторая неисправность заключается в необходимости замены ключей. Чтобы снять старый механизм, потребуется вначале выполнить демонтаж прижимной планки. Она располагается на торце дверного полотна. А также понадобится снять ручку, оснащенную боковыми накладками. Далее нужно выкрутить болт, который отвечает за фиксацию секретки в рабочей позиции. Это позволит освободить личинку, однако, чтобы достать ее полностью, следует приложить определенные усилия.

Цилиндрические замки включают в себя секретку, которая содержит механизм, отвечающий за открытие и закрытие ригелей

Процедура замены личинки довольно простая, однако нужно обдуманно подходить к этой операции. Перед началом работы рекомендуется оценить целесообразность самостоятельного вмешательства в механизм замка. В случае необходимости всегда можно вызвать мастера. Ремонт дверного замка входной двери требует хотя бы минимальных знаний относительно устройства прибора. Ознакомиться с конструктивными особенностями различных моделей помогут соответствующие фотографии.

Перед тем как приобрести новую личинку, следует проверить ее функциональность

Очень важно, чтобы механизм работал плавно. Помимо длины, рекомендуется учитывать материал, из которого изготовлена секретка

Он должен быть качественным и прочным.

Стоит отметить, что при замене личинки необходимо обратить внимание на ее длину

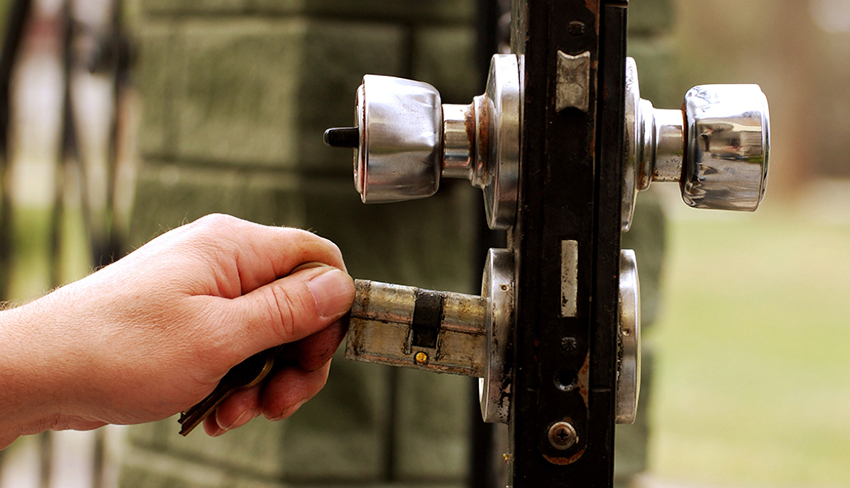

Как выполнить замену личинки для дверного замка: подробная инструкция

Ремонт запорного устройства, расположенного на входной двери, во многом зависит от того, какой тип механизма личинки находится в нем. Для металлических полотен, как правило, применяют цилиндровые секретки. Второе место по популярности занимают сувальдные личинки. Перед началом работы рекомендуется ознакомиться с инструкцией, позволяющей провести эту операцию грамотно.

Первое, что необходимо сделать при ремонте замка металлической двери, – демонтировать бронированную накладку. Она выполняет две функции: защитную и декоративную. Чтобы снять этот элемент, потребуется открутить болты, фиксирующие его.

Далее необходимо удалить винт, который отвечает за крепление механизма. Он располагается на торцевой поверхности дверного полотна. Затем нужно достать личинку и выполнить ее замену на новую деталь. После этого остается провести установку всех элементов в обратном (по сравнению с демонтажем) порядке. Таким образом производится замена секретки цилиндрического типа.

Ремонт замка во многом зависит от того, какой тип механизма личинки находится в нем

Что касается сувальдной разновидности секреток, то в этом случае лучше выполнить полную замену запорного устройства. Отремонтировать замок входной двери не всегда можно – и это стоит понимать.

Статья по теме:

Существуют и другие, менее надежные типы секреток, встречающиеся в продаже. Специалисты не рекомендуют приобретать подобную продукцию, так как она имеет более высокий процент брака.

Как закрепить ручку на входной двери. Как отремонтировать ручку входной двери?

Дверной ручкой на входной двери мы пользуемся каждый день. Неудивительно, что иногда с ней случаются поломки. С серьезной проблемой лучше обратиться к сервисной службе. Но если такой службы у производителя нет, мы расскажем, как починить ручку своими руками.

Мы не рекомендуем самостоятельно ремонтировать комплектующие двери, если еще действует гарантийный срок производителя. В случае поломки обратитесь в сервисную службу.

Если входная ручка только разболталась, то достаточно подкрутить отверткой шурупы. Но часто поломка оказывается намного серьезнее. Сначала определимся с видами входных ручек.

Дверные ручки на входных дверях делятся на две группы:

• нажимные приводят в действие защелку замка
• стационарные просто тянут дверь на себя.

Если сломалась стационарная ручка, то обычно ее можно только заменить полностью. Но нажимная ручка состоит из множества элементов. И если один вышел из строя — надо просто отремонтировать его.

Устройство дверной ручки

Для этого разберемся, как устроена нажимная ручка:

• нажимная часть, за которую вы беретесь рукой
• пластиковое кольцо
• основание дверной ручки
• возвратная пружина
• ограничитель хода ручки
• стопорный винт
• квадрат
• в некоторых конструкциях есть также цилиндровый механизм.

Конструкция не самая сложная, поэтому с некоторыми проблемами можно справиться самостоятельно.

1. Ручка скрипит при нажатии

Самая частая проблема и легко решаемая. Устраните следующим образом:

• открутите крепежную планку с помощью отвертки
• разберите механизм
• смажьте все металлические детали, например, WD-40
• установите обратно ручку.

2. Не работает защелка замка

Такое случается, когда перестает работать язычок защелки или штырь, который приводит защелку в действие, недостаточно длинный.

Как проверить? Надо открутить крепежную планку и проверить, работает ли язычок замка. Для этого вставьте отвертку в гнездо замка и проверните.

Если язычок работает исправно, проблема кроется в недостаточной длине штыря. Есть два решения:

подложить в это гнездо (с торцевой стороны ручки) щепки или куски плотного картона, чтобы “удлинить” имеющийся штырь.

3. Нажимная часть ручки отвалилась, а крепление осталось на месте

Такое происходит, когда слетает стопорное кольцо с паза на торцевой части:

• либо потому что кольцо лопнуло
• либо потому что разжалось.

Проверить, что именно случилось нужно следующим способом — открутите крепежную планку и посмотрите, в каком состоянии кольцо. Если целое, то подогните его сильнее. Затем верните ручку на место, сверху наденьте кольцо.

Если кольцо лопнуло, то можно только покупать новую дверную ручку.

4. Лопнул квадрат дверной ручки

Если дверная ручка отваливается или не держится в пазах, такое может быть из-за лопнувшего квадрата внутри конструкции. Квадрат — основание дверной ручки. Главный плюс в том, что квадрат можно купить и заменить.

Выбирайте новый квадрат из стали и желательно у производителя вашей дверной ручки, чтобы подошел по размеру. Если найти не получается, то придется обрезать болгаркой под размер старого квадрата.

5. Ручка после нажатия не возвращается в исходное положение

Такое происходит, когда слетела или лопнула пружина. Эта деталь находятся за стопорным кольцом и соединяет все элементы конструкции вместе.

Чтобы починить пружину, снимите крепежную планку, снимите стопорное кольцо и зафиксируйте пружину. Если пружина лопнула, то можно заменить ее. Но часто найти аналогичную деталь становится проблематично. В этом случае нужно купить новую ручку целиком.

6. Заржавел цилиндровый механизм

В некоторых дверных ручках есть цилиндровый механизм, который нужен для закрывания двери изнутри без ключа.

Такой цилиндр может заржаветь и плохо проворачиваться. Из-за этого трудно нажимать ручку и открывать входную дверь. Иногда из-за сильной коррозии дверь и вовсе заклинивает.

Решить такую проблему несложно:

• снимаем крепежную планку
• вооружаемся смазкой WD-40
• смазываем через щели рядом с цилиндром — весь замок должен быть смазан
• после этого ждем 10 минут и протираем неворсисткой тканью излишки смазки. Если ворсинки застрянут в замке — его заклинит так, что придется покупать новый
• налейте еще смазки на замок и поворачивайте его. Это нужно делать медленно и аккуратно, чтобы цилиндр не пострадал
• когда замок полностью закроется — готово!

Вот мы и разобрали основные причины поломки дверной ручки входной двери. Если ваша дверная ручка после всех проверенных причин все равно не работает, значит повреждение серьезное и самостоятельно его устранить не получится. Обратитесь к профессиональному мастеру или замените всю конструкцию дверной ручки.
