Теплый пол под плитку: виды, особенности и 4 преимущества

Термоматы

Нагревательные маты – это разновидность кабельного теплого пола. Рабочим элементом также служат одножильные или двужильные проводники, которые закреплены на стекловолоконную сетку с клеевым слоем или без него.

Маленькая толщина и возможность клеить плитку непосредственно на мат без подложки делают этот вариант оптимальным.

Виды термоматов для теплого пола

Теплый пол должен соответствовать определенной мощности:

  • для сухих помещений рекомендована – 100 Вт/кв. м.;
  • для влажных – 140 Вт/кв. м.;
  • для неотапливаемых – 150-180Вт/кв. м.

Перед покупкой нужно определиться только с отапливаемой площадью.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Кабельный пол

Если разбирать какие лучше электрические теплые полы, то наиболее оптимальным видом электрического пола считается кабельный тип. Он идеально подходит для лоджий, ванной комнаты, сауны, прихожей, бань.

Такой пол обладает множеством положительных черт:

Кабельный теплый пол

  1. Толщина. Греющий кабель монтируется в стяжку. В соответствии с инструкцией от производителя толщина как минимум должна быть 30 — 50 мм. Маты выкладывают прямо под плитку, что сокращает высоту комнаты только на 0.5 см.
  2. Возможность использования в комнатах со сложной планировкой. Использование кабеля дает возможность создать отопительную систему и при этом учесть простенки, размещение предметов мебели, а также утеплить маленькие участки комнаты, которые отличаются неровностью.
  3. Легкость монтажа. Технология устройства электрического кабельного пола под плитку существенно упрощена. Можно легко сделать это самостоятельно, для чего потребуется минимум строительных инструментов. Самым простым вариантом является саморегулирующий кабель, для которого не нужно применять терморегулятор.

Принцип функционирования кабельных электрических полов в полной мере соответствуют требованиям, которые предъявляются к эффективному использованию плитки всех видов:

  • Основные особенности выкладки плитки. Применение клеевых растворов позволяет сделать одновременно прочное и эластичное соединение с половой поверхностью. В итоге, если соблюдать все правила по укладке и использованию, плитка будет служить длительное время и сохранит свой изначально привлекательный внешний вид.
  • Отличные показатели теплоотдачи. Система кабельных электрических полов с плиткой дает возможность обеспечения оперативного прогрева поверхности. Такой вариант позволяет долго сохранять тепло после того, как будет отключено напряжение. К тому же в данной ситуации не наблюдается перегрева кабеля.
  • Безопасная эксплуатация. Часто в помещениях с высокой влажностью, таких как балконы, бани, прихожие, сауны и так далее, используют именно плитку. Нагревающий кабель обладает повышенным защитным уровнем. Правильное подключение исключает возможное поражение током.
  • Небольшие затраты на устройство. Данный тип пола, работающий от электричества, монтируется с меньшими затратами. В случае ремонта на это уйдет не более недели, многое еще зависит от квалификации мастера.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

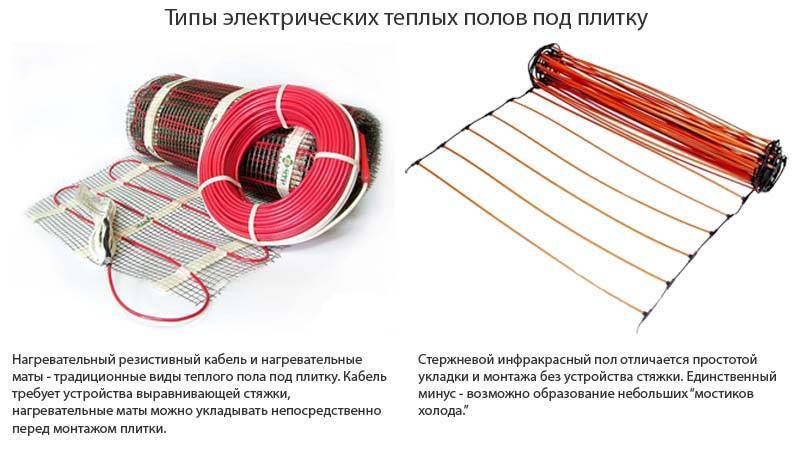

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

  1. Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
  2. Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

  1. Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.
  1. Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
  2. Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

  • Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
  • Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
  • Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

  • Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
  • Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Пленочный пол

Данная разновидность электрического пола являет собой тончайшую полимерную пленку с вмонтированными нагревающими элементами. Это довольно экономичный вариант обогрева, поскольку расходуется немного электрической энергии. Пленочный пол один из самых теплосберегающих и эффективных систем. Однако, многие специалисты не рекомендуют монтировать инфракрасный пол под мебель и плитку, потому как в таком случае он быстро повреждается. Лучше всего для него подходит пробка или ковролин.

Пленочный теплый пол

Монтаж пленочного пола имеет ряд преимуществ, которые достаточно важны. Одно из них, это возможность не делать стяжку из цемента. В процессе монтажа инфракрасная пленка помещается на утеплитель, уложенный на подготовленную напольную поверхность. Ее можно резать. Это позволяет максимально функционально распределять систему в тех местах, которые нуждаются в обогреве. С помощью малярного скотча изолируются места разрезов. Им закрепляется пленка на утеплителе.

Обязательно следует придерживаться того, чтобы полотно не располагалось внахлест. Затем размещается термодатчик, соединительные провода подключаются и выводятся к терморегулятору. На пленку выстилается особый полиэтиленовый слой, выкладываются листы стекломагнезита либо гипсокартона. Таким образом, электрический пленочный пол обустраивать недолго и просто. И это немаловажный его плюс.

Водяной пол под плитку

Согласно статистике, большинство «теплых полов», установленных в жилплощади, именно водяные. Потому что у системы низкие эксплуатационные затраты, рабочий режим можно сохранить даже в обесточенном положении. Водяные полы используется в качестве основной закрытой системы и имеют множество характеристик и преимуществ.

Достоинства:

  1. Большая протяженность.
  2. Высокое теплосодержание.
  3. Небольшая стоимость. Использование водяного пола обойдется гораздо дешевле.
  4. Возможность использования в качестве источника тепла любые устройства (от котлов до солнечных коллекторов, тепловых насосов).
  5. Установка. Не потребует больших финансовых вложений и времени. Также, водяной пол можно установить при наличии основной системы отопления или при помощи RTL модуля.
  6. Долгосрочное использование. В основном, конструкция служит от 20 до 25 лет.
  7. Экономия электроэнергии.
  8. Доступность монтажа. Устанавливать пол можно под ламинат, паркет, плитку и под прочие виды покрытий.
  9. Пожаробезопасность и защита. Пол не пропускает плесень и различные виды бактерий и инфекций, наносящих вред здоровью человека и имуществу.

Если вам позволяет ситуация, то лучшим вариантом было бы смонтировать водяной теплый пол под плитку.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Установка инфракрасного теплого пола под плитку

Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.

Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.

Укладка лавсановой теплоотражающей подложки

Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.

Укладка сетчатого полотна

Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.

Клемма зажимается плоскогубцами

Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.

Используются кусочки битумной изоляции

Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.

Выемка для укладки провода

Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.

Изолируется конец провода

Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.

Заливается наливной пол

Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.

Укладка кафельной плитки

Видео – Монтаж классического типа ИК пленки под плитку

ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы

В целом же, такая система довольно надежна и отличается отменным качеством работы.

Виды теплых инфракрасных полов

Сегодня выпускается два типа теплых полов с ик-излучением – стержневые и пленочные. Каждый имеет свою специфику монтажа и использования.

Вариант #1 – стержневые системы

Представляют собой маты из графитово-серебряных стержней, спрятанных в медную защитную оболочку и соединенных между собой многожильными проводами. Эта система работает от электричества. Ток нагревает стержни и находящийся внутри них карбоновый материал. Тот начинает выделять тепло в ИК-спектре. Оно устремляется вверх и согревает помещение.

Стержневые кабельные полы продаются готовыми бухтами и в виде отдельных кабелей. Второй вариант дешевле, но требует правильной спайки и подключения

  1. сначала укладывают теплоотражающую подложку, которая не даст инфракрасным лучам уходить вниз и греть потолок соседей;
  2. затем равномерно раскатывают маты и соединяют их друг с другом в цельную систему;
  3. фиксируют маты малярным скотчем;
  4. подключают датчик и терморегулятор, проверяют качество работы, запитав систему от электросети;
  5. убедившись в правильности подключения, стержни заливают тоненькой 3-сантиметровой стяжкой.

При укладке маты раскатывают так, чтобы они лежали встык либо на некотором расстоянии друг от друга. Внахлест их укладывать запрещено!

При укладке карбоновых матов можно желать тоненькую стяжку либо утапливать кабели в плиточный клей (в зависимости от финишного покрытия)

Вариант #2 – пленочные системы

Более простым в монтаже вариантом являются пленочные ик-полы. В них главным проводником тепла также является карбон, только он размещен не в стержнях, а полосами внутри полимерной пленки.

Нагревательные элементы в ней плотно заламинированы, поэтому им не страшны влага, случайные вмятины и проколы, хотя общая толщина пленочного пола – всего 0,4 см. Углеродные полоски идут с шагом около 1-1,5 см, чтобы поверхность прогревалась равномерно.

Нагревательные элементы заламинированы полимерным материалом сверху и снизу, чтобы максимально заизолировать их от случайного попадания воды и пыли

Пленочные полы кладут без стяжки (так называемый «сухой» монтаж), укладывая снизу теплоизолирующую подложку, чтобы все тепло устремлялось вверх. Прямо на пленку стелют финишное покрытие.

Чтобы нежные материалы, вроде ламината или линолеума, не коробило от перепадов температур, между ик-пленкой и финишным покрытием укладывают тоненькую защитную пленку

Сегодня уже выпускается пленка, которая покрыта карбоновым материалом полностью, а не полосками. Ее называют сплошной. И если в полосатой карбоновый материал наносят методом напыления, то в сплошной его раскатывают по поверхности в виде пасты.

Такой пол стоит дороже, но проводит тепло лучше, так как не имеет «мертвых зон» в местах соединения листов и между полосками.

https://youtube.com/watch?v=YuUaj1DzMx0

https://youtube.com/watch?v=JCFOVo44-XA

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

  1. Бетонная основа.
  2. Гидроизоляция.
  3. Слой листового утеплителя.
  4. Слой фольги.
  5. Кабель и стяжка.
  6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

  1. Бетонная основа.
  2. Мат.
  3. Слой плиточного клея.
  4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

  1. Основа или стяжка.
  2. Теплоотражающий фольгированный слой.
  3. Термопленка.
  4. Гидроизоляция (полиэтилен).
  5. Тонкий слой гипсокартона.
  6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

  • мокрое (ванная, баня, кухня);
  • сухое;
  • неотапливаемое (холодный балкон, открытая терраса);
  • отапливаемое.

При подготовке к монтажу обратите внимание:

  • предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
  • клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

  1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
  2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
  3. Выровнять пол, убрать мусор.
  4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
  5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
  6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
  7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
  8. Покрыть маты клеем для плитки.
  9. Оттестировать систему еще раз.
  10. Уложить плитку.
  11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

  1. Подготовить основание с помощью выравнивающей смеси.
  2. Настелить гидроизолирующую пленку.
  3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
  4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
  5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
  6. Уложить армирующую сетку.
  7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
  8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
  9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
  10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
  11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
  12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
