Составляем в 3 этапа чертеж теплицы

Инструкция для калькулятора расчета прямоугольной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы, выбирается с учетом Ваших пожеланий и целей (хотите побаловать домочадцев свежими продуктами или возвести теплицу для мини бизнеса) и зависит от бюджета на постройку и наличия места для размещения на участке. Заводские теплицы производят шириной от 1800 до 6000 мм. Для комфортной работы в теплице значение X следует выбирать не меньше 2400 мм. Такая ширина оптимальна, поскольку позволяет оборудовать проход (600 мм) и расположить стеллажи с рассадой или грядки по обе стороны до 900 мм (сложно дотянуться дальше указанного расстояния для ухода за растениями).

Z – Теплица в длину, может быть любой, если позволяют размеры участка и бюджет постройки.  При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется поликарбонат значение длины Z должно быть кратным 2100 мм. Для парника покрытого полиэтиленовой пленкой целесообразно выбирать длину кратную 1000 мм.

При выборе размеров теплицы и ее размещения на участке следует принимать во внимание характер ландшафта (уклон участка, наличие водоемов, уровень промерзание почвы, высоту грунтовых вод), ориентацию относительно сторон света (сильно влияет на освещенность и как следствие урожайность), качество земли в месте, где планируется установка теплицы. При этом следует избегать расположения теплицы вблизи построек и высоких деревьев

Y – Полная высота теплицы (от пола до конька крыши)

Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника плюс свободное пространство) и должна быть выше боковых стен. Оптимальная высота над проходом не меньше 2200 мм, поскольку работать в низком помещении неудобно и утомительно

Y – Полная высота теплицы (от пола до конька крыши). Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника плюс свободное пространство) и должна быть выше боковых стен. Оптимальная высота над проходом не меньше 2200 мм, поскольку работать в низком помещении неудобно и утомительно.

H – Высота стен теплицы выбирается не меньше 1500 мм для удобства эксплуатации и ухода за растениями.

A – Количество вертикальных секций на фасаде теплицы. Значение A следует выбирать с учетом размеров материала для остекления и необходимой несущей способности каркаса. Чем больше ширина теплицы, тем большее кол-во вертикальных секций нужно для стабильности конструкции.

B – Количество ячеек ската крыши теплицы от карниза до конька. Следует выбирать исходя из вида материала остекления и исключения возможности его провисания. Минимальное значение B для небольшого парника равно 2.

C – Количество секций ската крыши, зависит от применяемого материала для накрытия. Чем больше значение C, тем выше несущая способность крыши теплицы. Также следует учитывать стандартные размеры материалов для остекления (поликарбоната, стекла).

D – Количество вертикальных ячеек стен подбирают с учетом длины теплицы и размеров материала остекления. Чем выше значение D, тем выше несущая способность каркаса теплицы.

E – Количество горизонтальных ячеек стен теплицы устанавливают, учитывая ее длину теплицы и размеры материала, который планируется применить для остекления.

Возможности онлайн калькулятора расчета прямоугольной теплицы позволяют выбрать оптимальные размеры секций и ячеек, меняя их количество, при этом их размеры будут отображаться на чертежах теплицы.

Нажмите «Рассчитать».

Калькулятор поможет посчитать площадь, объем и периметр прямоугольной теплицы. А также площади крыши, боковых и фасадных стен и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину материалов необходимых для изготовления каркаса парника. Эти данные помогут определить стоимость возведения теплицы и решить, стоит ли ее возводить самому, или купить готовую теплицу от производителя.

Проектирование теплицы из профиля

Выбрав форму будущего парника, нужно взять несколько листков бумаги (желательно миллиметровки или в клетку), карандаш, ластик и приступить к составлению чертежа постройки. При наличии навыков работы с компьютером, чертеж можно составлять в программах для 3D-моделирования и проектирования. Из них самая простая в освоении — Google SketcUp.

Проектирование теплицы с помощью Google SketchUp

Для начала необходимо выбрать размеры постройки. При этом исходите из габаритов стандартного листа сотового поликарбоната – 6 на 2,1 м. Учитывайте также способ соединения отдельных элементов обшивки друг с другом – при помощи соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы, равную 2-3 м. Длина же может составлять 4, 6, 8 и 10 м, с некоторыми поправками на стандартные размеры листа СПК. Высота арочной теплицы редко делается больше 2,1 м, для двухскатной же конструкции особых ограничений нет, главное — соблюдать угол наклона 25-30° для скатов.

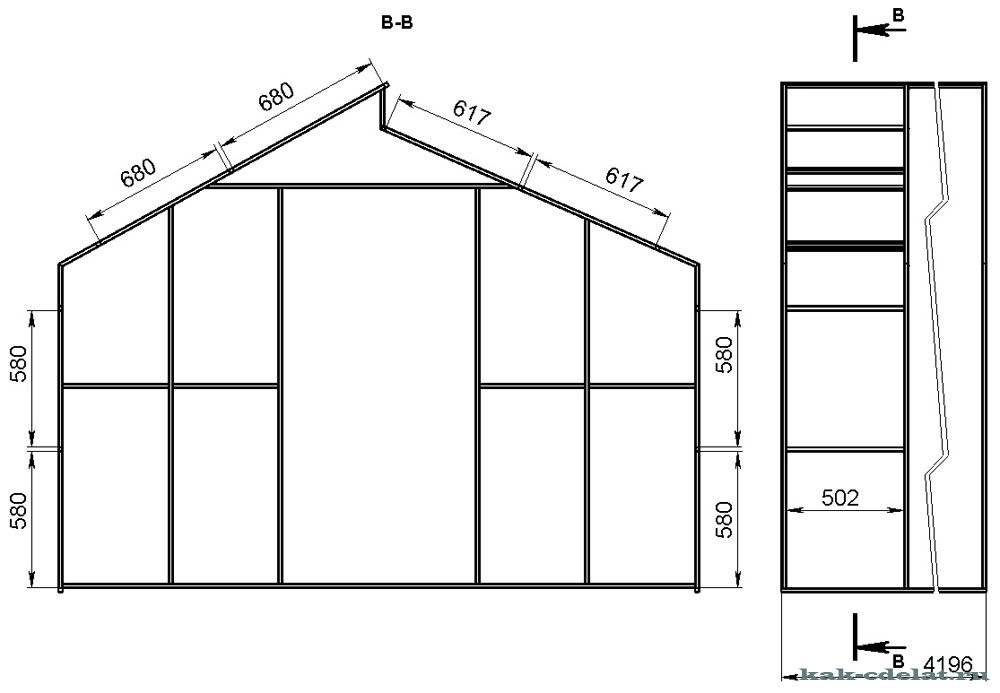

Пример чертежа теплицы из профиля

Цены на сотовый поликарбонат

сотовый поликарбонат

Не забудьте также о дверном проеме, продумайте, какие его размеры будут удобны для вас

Уделите внимание расположению форточек и фрамуг, особенно в теплицах большой площади, так как растения в них будут особенно нуждаться в вентиляции

Заключительный этап проектирования – продумывание и прорисовка на чертеже соединений профиля в единый каркас. Не забудьте подсчитать количество нужного материала и крепежей для последующей закупки с учетом запаса в 10-15%.

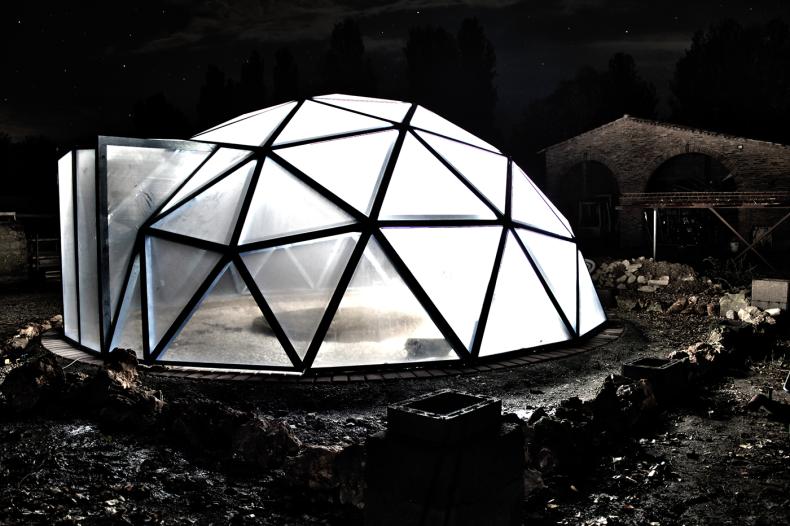

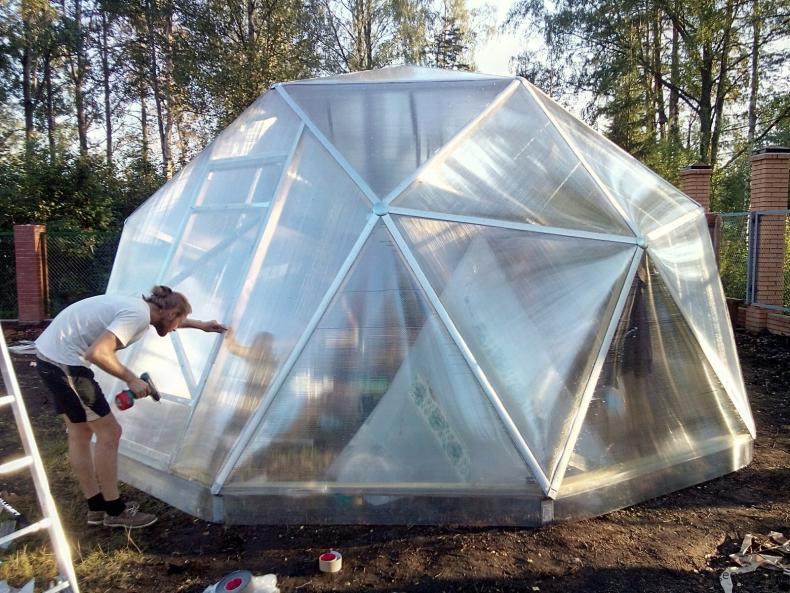

Плюсы купольной теплицы

Данное сооружение обладает рядом положительных качеств. Рассмотрим каждое из них подробно, так как прежде чем заниматься возведением, необходимо детально изучить данный вопрос.

Прочность конструкции – первое, на что стоит обращать внимание. Теплица действительно прочная, так как в её основании лежит фундамент из бетона

Это обязательное условие. Безусловно вы можете не прибегать к подобным усложнениям, но на качество постройки не рассчитывайте. Если вы живёте в краю с сильными штормовыми ветрами или другими плохими погодными условиями, то это решение именно для вас.
Отличный пропуск световых лучей – это является ключевым моментом в постройке.
Высокие показатели теплоизоляции – тепло накапливается и очень долго не испаряется из помещения. Это обеспечивает хорошие показатели роста у растений. Этот эффект обеспечивается благодаря сферической форме постройки. В течение дня воздух прогревается, поднимается вверх и заполняет все пространство. Ночью этот воздух вытесняется холодным потоком, который направляет теплый воздух вниз, к растениям. Днем же солнечные лучи сквозь прозрачную крышу и стены вновь нагревают почву, которая, транспортирует этот воздух растениям. То есть, в постройке циркулирует воздух, обеспечивающий внутри теплицы замечательный климат.
Потоки воздуха беспрепятственно циркулируют в постройке – воздух отлично проходит по теплице, об этом можете не беспокоится. Некоторые считают, что такая постройка – это закрытый купол, без возможности жизни живых организмов. Но это ошибочное мнение.

Калькулятор расчета полукруглой теплицы

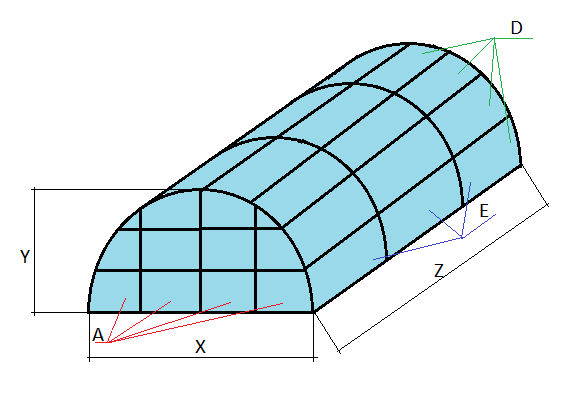

Инструкции для калькулятора расчета материалов полукруглой теплицы

Все параметры указываем в миллиметрах

Z – Теплица в длину.

X — Ширина парника.

Y – Высота.

A — Число вертикальных сегментов по периметру фасада.

D — Количество ячеек в секциях вертикальных.

E – Число вертикальных сегментов стен.

Изменяя количеств ячеек или секций, можно подобрать оптимальный размер.

Все вычисления будут отображены на чертеже.

Параметры ячеек рассчитываются автоматически.

Программа поможет Вам выполнить точный расчет материалов, которые необходимы для возведения полукруглой теплицы.

По результатам вычисления Вы узнаете объем и площадь теплицы, периметр для фундамента, количество материалов для каркаса и площадь ее остекления.

Как построить полукруглую теплицу своими руками

Технология монтажа парника из поликарбоната достаточно проста, но требует соблюдать ряд условий. Для каждого отдельного проекта, следует учесть ряд особенностей, чтобы будущая теплица была максимально функциональной и комфортной в эксплуатации.

В первую, очередь выбираем открытое и солнечное место, которое тщательно спланируем и очищаем

Это очень важно для надежности и ровности всей конструкции

Переходим к подготовке фундамента, для этого выкапываем нужной глубины и ширины ров, который будет точно соответствовать очертаниям будущего парника. По установленным колышкам, мы замеряем границы расположения нашего каркаса. Начинаем заливку фундамента раствором бетона: цемент смешиваем с песком в пропорции 3:1 (М300) или 4:1 (М400) и добавляем воды. Заливаем весь монолитный фундамент по уровню, который можно отметить шнуром или нитью. Даем раствору настояться и застыть.

Каркас теплицы можно как заказать по Вашим размерам у производителя, так и сварить самостоятельно закупив весь необходимый материал. Мы рассмотрим монтаж заводской полукруглой теплицы.

Установка

Сборку парниковой конструкции начинаем с фиксации торцевых элементов, как показано в инструкции. Центральный верхний элемент соединяется с двумя боковыми длинными элементами. Для крепления применяем саморезы и фиксаторы, идущие в комплекте. Чтобы сборка шла быстро и эффективно можно применять шуруповерт. На готовую монолитную основу ставим арку торцевую, и прикрепляем ее при помощи хомутов.

Замерив длину боковых планок, разделяем их пополам и ставим метку на каждом профиле. С каждой стороны к арке фиксируем горизонтальные двухметровые профили. Далее фиксируем ровно по центру верхней дуги длинную поперечину.

На одном уровне должны располагаться все ребра жесткости. Согласно требованиям .

При помощи шурупов для кровли к направляющим крепим дуги. В этом случае понадобиться помощь второго человека. Так как все элементы каркаса нужно будет одновременно крепить, и держать специальными фиксаторами. Готовую арку монтируем перпендикулярно фундаменту, проверяя горизонтальность угольником и скрепляем.

Остальные дуги и направляющие прикрепляем методом, описанным выше. Теперь остается проверить качество выполненной работы и горизонтальность конструкции с помощью рулетки и измерительного уровня.

Когда каркас готов, выполняем подтяжку всех креплений. Монтируем фрамуг и основание калитки. Проверяем горизонтальность и уровень двери, если она защемляется или произвольно закрывается, то необходимо проверить перпендикулярность профилей и конструкции. Проверяем еще раз двери и форточки, чтобы они легко открывались.

Полукруглая теплица из поликарбоната

Завершающий этап – облицовка каркаса парника листам поликарбоната, который имеет ряд преимуществ перед другими материалами.

• высокая прочность;
• стойкость к воздействию УФ лучей;
• до 80% светопропускная способность.

Приставляем первый лист к основанию конструкции и прикрепляем, удерживая при этом с обеих сторон поликарбонат. Проверяем ровность зафиксированного листа, расстояние между саморезами должно быть в районе 40-60 см. Следующий лист монтируем таким же методом, но делаем небольшой нахлест 2-3 сантиметра.

Когда каркас теплицы обшит, и Вы проверили все стыки и надежность конструкции, демонтируем пленку защитную с наружной стороны листов поликарбоната.

Как сделать и обмотать парник стрейч-пленкой своими руками

Парник значительно меньше теплицы по размерам, поэтому сделать его своими руками заметно проще. Тем более фундамент устанавливать необязательно – если грунт плотный, достаточно разместить несколько деревянных опор или уложить продольные брусья. Принцип точно такой же – сначала нужно собрать каркас, а затем заняться покрытием парника стрейч-пленкой.

Последовательность действий такая:

1. Установить опоры, уложить доски по периметру, скрепить саморезами с помощью шуруповерта.
2. Собрать дугообразный каркас из металлических, пластиковых труб или профиля. Все крепления также делают с помощью саморезов и шуруповерта.
3. В результате получается каркас – для небольшого парника его можно собрать своими руками буквально за час.
4. Обработать деревянные элементы антисептиком.
5. Намотать стретч-пленку точно так же, как на теплицу.

Важно! Дугообразный каркас парника лучше зафиксировать не к коробу, а к другому деревянному основанию. Тогда мини-теплицу из стретч-пленки можно будет открыть и закрыть в любое время

В противном случае необходимо сделать дверь для доступа в помещение и проветривания

Тогда мини-теплицу из стретч-пленки можно будет открыть и закрыть в любое время. В противном случае необходимо сделать дверь для доступа в помещение и проветривания.

Как выбрать поликарбонат для теплицы

Поликарбонатом обшивают не только тепличные строения, но и автомобильные навесы, стационарные беседки, небольшие хозяйственные сооружения. Для дачных парников преимущественно используют листы толщиной от 4 до 8 мм. Более прочный материал (от 10 до 20 мм) применяют для стационарных навесов и козырьков.

Не стоит переплачивать за более толстые листы. Разумеется, он гораздо прочнее, но укрепить его на арочном каркасе очень сложно. Менее устойчивое пластиковое основание вообще не выдержит манипуляций с громоздким и тяжелым укрывным материалом.

Оптимальная толщина листа для арочного строения — 4 или 6мм. Двускатный парник можно обшить укрывным материалом 6мм или 8мм.

Не стоит бросаться в другую крайность и покупать лист толщиной 3,5 мм: он прослужит 2-3 года, не более.

Для теплиц подходит прозрачный поликарбонат: он лучше пропускает солнечный свет, что благотворно сказывается на растениях. Цветные листы для парников не используют.

Разновидности дверей в теплицу

Конструкция двери в парник может быть нескольких видов:

• Распашная. Цельная конструкция, установленная на мощных дверных петлях, чтобы обеспечить плотное прилегание. Установка конструкции достаточно проста, особенно если теплица изготовлена из каркаса и пленки;
• Раздвижная. Такой вариант очень удобен, ведь предотвращаются удары полотна о дверной косяк, да и само перемещение двери имеет ограничение. Плотность прилегания полотна обеспечивается уплотнителем;
• Вариант с форточкой. Если каркас двери позволяет, то в нем можно сделать форточку, однако распахивать ее необходимо будет только вручную.

Калькулятор расчет полукруглой теплицы

Полукруглые теплицы имеют форму арки. В них много солнечного света, они хорошо нагреваются. Обычно у них два входа – из — за сложности с вентиляцией такую теплицу сложно проветривать. Деревянный каркас полукруглой теплицы менее прочен, чем каркас из металла. Обшиваются теплицы поликарбонатом или пленкой. Возможно также их застекление. Зимой полукруглая форма способствует тому, что снег задерживается наверху теплицы и может ее повредить. Его лучше убирать вручную.

Сотовая структура поликарбоната держит тепло. Поликарбонат прозрачный, легко режется и выдерживает большие нагрузки. Он легче стекла и не бьется. Поликарбонат имеет защитное покрытие от ультрафиолета. Это нужно учитывать при монтаже теплицы.

Пленка дешевая, но не прочная и поэтому ее необходимо менять раз в сезон. Более износостойкая армированная пленка — ее может хватить на несколько сезонов. Таким же износостойким является белый санд бонд.

Через стекло отлично проникает солнечный свет, но оно хрупкое и тяжелое.

Помимо полукруглых теплиц также существуют прямоугольные, которые бывают летними и зимними. Летом огородные культуры выращиваются без дополнительного подогрева. Летняя теплица имеет два вида — она может стоять стационарно и быть сборной. Ее можно собирать весной и убирать осенью в конце сезона. В зимних теплицах урожай овощей собирается круглый год, так как они прекрасно освещены, покрыты утеплителем, поликарбонатом или застеклены.

В прямоугольных теплицах важно учитывать количество грядок и дорожек возле них, а также количество используемого материала. Прямоугольные теплицы строятся из пленки ПВХ, металлопластика, бруса из дерева, полипропилена и каркаса из профиля металлической трубы. Наиболее часто при строительстве теплиц применяется профильная труба

Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте

Наиболее часто при строительстве теплиц применяется профильная труба. Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте

Прямоугольные теплицы строятся из пленки ПВХ, металлопластика, бруса из дерева, полипропилена и каркаса из профиля металлической трубы. Наиболее часто при строительстве теплиц применяется профильная труба. Она прочная, обработана антикоррозионным покрытием. Благодаря ее прямоугольному сечению элементы конструкции соединяются легко. Прямоугольные конструкции теплиц практичны и легки в ремонте.

Учитывая вышесказанное, выбор теплицы и ее покрытия строго индивидуален в зависимости от огородной культуры, сезона ее выращивания и финансовых возможностей. На эффективность работы теплицы повлияет ее система полива, освещения и отопления.

Источник

Критерии разработки проекта

В интернете на специализированных сайтах можно найти уже готовые проекты для изготовления теплиц своими руками из поликарбоната, чертежи и заданные размеры. Перед выбором определенного типа необходимо определить, как именно будет использоваться сооружение.

Устройство теплицы из поликарбоната своими руками, чертежи и видео технического проекта:

[su_youtube url=»https://www.youtube.com/watch?v=SLTjD3bfrug»]

1. Прежде всего, на вид конструкции влияет интенсивность и сезонность эксплуатации. Если планируется использование строения круглый год, то целесообразно остановить выбор на чертежах теплицы термос, зимней модификации. Наиболее оптимальная форма для нее – это заглубленный отдельно стоящий двускатный домик или односкатное сооружение, примыкающее к стене дома.

Устройство теплицы из дерева своими руками, чертеж заглубленной конструкции

В случае примыкания к дому есть возможность использовать систему отопления коттеджа для нагрева теплицы. Это даст дополнительную экономию средств на устройствах отопления. В качестве покрытия целесообразно использовать рамы с энергосберегающими стеклопакетами или толстым, более 12-16 мм ячеистым поликарбонатом. Стоимость этих материалов довольно высока, но при интенсивной эксплуатации в зимнее время довольно быстро окупиться.

Сооружение пристенной заглубленной деревянной теплицы из поликарбоната своими руками – чертежи «солнечного вегетария»

1. Опоры стеллажа;
2. Трубы водяного обогрева;
3. Стеллаж;
4. Лежень основания;
5. Деревянный скат с покрытием из стекла или поликарбоната;
6. Вентиляционная вытяжка;
7. Лежень пристенный;
8. Пристенные опоры;
9. Верхняя полка для выращивания зелени;
10. Входящие трубы магистрали отопления и водопровода;
11. Торцевой радиатор отопления;
12. Поперечина;
13. Откос;
14. Шпрос;
15. Приямок.
16. Габариты теплицы определяются размерами участка. При этом целесообразно расположить строение по сторонам света. Ориентация с востока на запад может снизить ветровую нагрузку и более равномерно распределить солнечные лучи.

Устройство арки, чертеж и размеры теплицы из поликарбоната своими руками

1. Выбор материалов, при всем многообразии, довольно ограничен. Для отделки, наиболее подходящими считается поликарбонат, стекло, а для сезонных парников полиэтиленовая пленка, простая или армированная. Последнюю, допускается не демонтировать зимой, если в регионе наблюдается незначительная снеговая нагрузка. В качестве материала для каркаса традиционно применяют деревянный брус или профильные трубы. Часто используют металлопрофиль различного типа и сечения и арматуру. В последнее время теплицы возводятся из полипропиленовых труб, металлопластиковых окон, и профилей для гипсокартона.

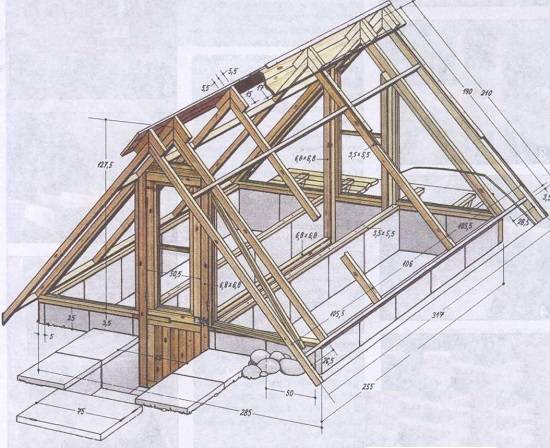

Схемы основных элементов и общий чертеж деревянной теплицы сделанной своими руками, конструкция Митлайдера

Устройство теплицы своими руками из поликарбоната, чертеж раскроя поликарбонатного листа для торцевой стены строения 6×3 метра

Чертежи теплиц с размерами. Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я

Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Материалы

Парник для выращивания садовых культур требует тщательного выбора материалов для каркаса и внешнего покрытия. При этом каркас можно изготовить из любой древесины. Если же необходимо максимально долговечное сооружение, то лучше всего использовать бруски из лиственницы. Сосновые доски более доступны, обладают низкой стоимостью, просты в монтаже.

Для теплицы подойдет любая древесина, но выбор зависит от финансовых возможностей

Основные требования к материалу каркаса, то есть древесине:

• отсутствие гнили, трещин, большого количества изъянов и сучков;
• сечение брусков должны быть не менее 50х50 мм;
• для фундамента используют брус сечением 100х100 мм.

Для строительства каркаса применяют наиболее доступные варианты древесины. Использование ценных пород (дуб, бук) требуют специального оборудования для их обработки, а высокая стоимость материала делает строительство нерентабельным.

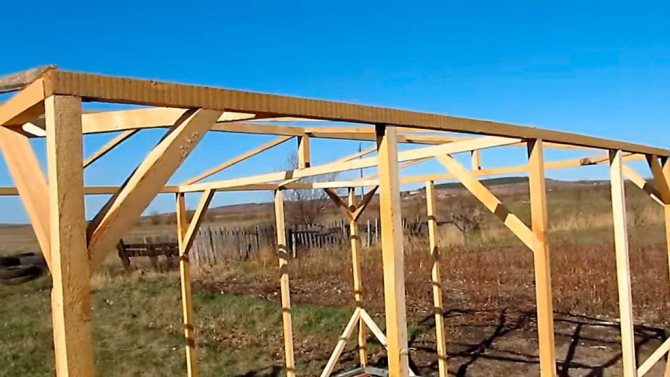

Для теплицы подойдет любая древесина без гнили

Внешнее покрытие может быть представлено в виде плотной плёнки или поликарбоната. Остекление также возможно, но отличается сложностью. Остеклённые теплицы недостаточно практичны и долговечны. Поэтому поликарбонат — востребованный вариант при самостоятельном строительстве парника. Преимущества поликарбоната заключаются в следующем:

• простая технология монтажа;
• прочность, устойчивость к большим нагрузкам;
• высокая светопропускная способность;
• разнообразные цветовые варианты;
• долговечность;
• лёгкая сборка и демонтаж листов.

Для строительства понадобятся листы поликарбоната, обладающие толщиной 8–10 мм. Сотовые элементы выдерживают значительную нагрузку и поэтому теплицу можно не разбирать на зимний период. Монтаж сотовых листов предполагает применение термошайб со специальными заглушками, препятствующими попаданию влагу внутрь сот. Бруски, доски любой древесины не должны иметь дефектов, а их для крепления используют саморезы, металлические уголки, гвозди.

Расчёт количества материалов

Для определения количества материала нужно знать размеры теплицы. Наиболее универсальны конструкции с параметрами 3х6 м. Двускатная крыша — классический вариант, для которого необходимы бруски сечением 50х50, используемые и для всего каркаса. Таким образом, для строительства потребуются брусья сечением 100х100 м для основания, а их длина равна ширине и длине теплицы.

Размеры, указанные на чертеже, позволяют легко рассчитать материал

Расчёт поликарбоната проводится путём вычисления общей площади покрытия. При этом учитывают покрытие двери, кровли, форточек, стенок. Крепёжные элементы следует приобрести в избытке, ведь в процессе строительства могут возникнуть непредвиденные ситуации, поломки шурупов или гвоздей. При приобретении материалов следует учесть, что место соединения двух плоскостей кровли требует наличия специального уголка, конька.

Инструменты

Строительство теплицы из дерева с фундаментом из бруса предполагает использование простых инструментов. Перечень включает в себя следующие приспособления и расходные материалы:

• строительный уровень, рулетка;
• ножовка по дереву;
• шурупы, саморезы, термошайбы, гвозди;
• кисть, антисептик для древесины;
• шуруповёрт, молоток;
• колышки и верёвка;
• мелкий гравий, рулонная гидроизоляция.

Все режущие, крепёжные приспособления должны быть довольно острыми для качественного монтажа теплицы. Это позволяет избежать повреждения материалов в процессе работы.

Теплица из профильной трубы – советы по самостоятельному изготовлению

Профильные трубы – это длинномерная металлопродукция с полым поперечным сечением, форма которого отличается от круглой. Наиболее распространенные варианты – профтрубы прямоугольного и квадратного сечения. Профильные трубы, произведенные из «черной», оцинкованной, коррозионностойкой стали или алюминиевых сплавов, популярны для изготовления каркасов небольших парников и крупногабаритных теплиц промышленного назначения. Способ соединения отрезков в единую конструкцию выбирается в зависимости от размеров сооружения, желаемой мобильности и материала, используемого для изготовления профтрубы.

Монтируем парник Федорова по чертежам

Как только подготовительный этап завершен, можно приступать к работе. Новичку и садоводу со стажем необходимо помнить, что чертеж должен всегда находиться перед глазами.

Если говорить о фундаменте, то строить его не обязательно. При этом делается важная оговорка. При слишком близком расположении грунтовых вод к поверхности земли, фундамент носит обязательный характер.

Устанавливать парник Федорова рекомендуется на какое-нибудь основание, например, деревянное

Для работы понадобятся перечисленные ниже инструменты:

• Дрель и отвертка с «крестообразной» насадкой;
• Шуруповерт;
• Гаечный ключ («10»);
• Строительный нож;
• Рулетка и уровень для проведения измерений.

Вначале устанавливаются брусья, которые соединяются металлическими перемычками. В качестве дополнительного средства можно использовать болты. На следующем этапе все обшивается листами поликарбоната с закреплением их саморезами. Монтаж крыши на арку производится на завершающем этапе работы. Делается это потому, что конструкция подвержена незначительной деформации до момента окончательного закрепления.

Инструкция по монтажу теплицы

Монтаж теплицы начинают с определения ее места. Лучший вариант — расположение сооружения с юга на север.

Перепад уровня грунта не более 10 см для легких конструкций.

Тяжелые сооружения (из профильной трубы) устанавливают на точечные опоры или ленточный фундамент.

Схема монтажных работ:

• Монтаж начинают с оформления дверных проемов на торцевых арках.
• Устанавливают на основание первую торцевую арку. Обязательно использование при работе отвеса для стоек и уровня для поперечной обвязки.
• Последовательно соединяют арочные стойки между собой перекладинами поперечной и верхней обвязки. Начинают работы с верхней перекладины.
• Заканчивают монтажные работы на каркасе установкой двух торцевых перемычек для усиления несущей способности конструкции. Их ориентируют наискось, от нижнего угла двери до верхней планки боковой обвязки.
• Монтируют поликарбонат на торцы, вырезая двери и форточки.
• Накладывают на каркас поликарбонат. Стыки должны опираться на железную арку. Листы накладывают внахлест друг на друга и на торцевые арки. Здесь выход листа за железо 15 см. Крепят к каркасу саморезами с резиновой прокладкой. Используют дрель или шуруповерт.
• Все края поликарбонатных листов следует обработать силиконовым герметиком.

Самодельная теплица прослужит не одно десятилетие без дополнительного ухода.

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом. При помощи перемычек последовательно привариваются остальные арки

Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.
