Электрический теплый пол: 3 способа укладки

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке

Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.

Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:

Назначение комнатыОптимальная мощность, Вт/м.кв.
Кухня100-130
Спальня
Гостиная
Прихожая
Коридор90-110
Ванная120-150
БалконДо 180

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Проект электрического теплого пола

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к чистовой отделке электрического теплого пола – укладка плитки, ламината.

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Таким образом, выполняя монтаж электрического теплого пола своими руками – это возможность существенно сэкономить на работе.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента.

Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор.

Монтаж термомат

Этот вид электропола отличается от простого кабельного тем, что нагревательный элемент закреплен на стекловолоконной сетке шириною 0,5 м. Шаг укладки термопровода – 5-7 см. Теплообразование ничем у двух вариантов не отличается. Термоматы просто проще в монтаже, ведь это уже готовое изделие с определенным расположением элементов электроподогрева.

Сделать электрический теплый пол из термомат так же просто, как электрический кабельный вариант. То есть процесс делится на два этапа:

  • подготовка;
  • монтаж с подключением.

На первом этапе проводится ремонт и выравнивание напольного основания, как это описано в инструкции к кабельному варианту. Его гидроизоляция и утепление, если это необходимо. Здесь проводится расчет мощности и составление схемы раскладки. Последняя отличается от кабельного варианта тем, что маты имеют прямоугольную форму, которую надо постелить на полу на определенных участках, подрезая их по длине последних.

Начало раскладки – от стены, где будет устанавливаться терморегулятор. К примеру, до противоположной стены. Именно такой длины термомат подрезается. Другую его часть разворачивают на 180⁰ и укладывают до первой стены. Обе части соединяются проводом в месте реза. Чем длиннее маты, тем лучше – меньше стыков.

Раскладка термомат

Подключение к терморегулятору точно такое же, как в кабельном варианте

Единственное, на что надо обратить внимание, это тип кабеля, расположенного на сетке. Он одножильный или двухжильный

В первом случае два его конца являются «холодными». Их и надо подключать к терморегулятору. Один конец точно расположен около регулятора. Расположение второго может быть где угодно, то есть не рядом со стеной. Поэтому от него до регулирующего температуру прибора надо будет проложить провод.

Во втором случае оба конца находятся около терморегулятора, что упрощает подключение. Но тут нужно знать, что если такой мат был подрезан, концы отрезанного кабеля надо перемкнуть между собой. К примеру, сделать скрутку.

Удобство использования термомат заключается еще и в том, что прямо на них можно укладывать кафель без предварительной доработки поверхности основания. Сетка в этом случае будет выполнять функции армокаркаса, что увеличивает прочность облицовки. Сегодня производители предлагают модели, на которые можно укладывать ламинат. В их конструкции тонкий кабель с повышенными прочностными характеристиками, способными противостоять серьезным нагрузках.

Даже на обычный термомат можно стелить ламинат, ковролин или линолеум. После его монтажа нужно залить тонкой стяжкой, и после ее высыхания можно проводить укладку выше обозначенных материалов.

Монтаж на термоматы керамической плитки

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

Укладка нагревательных элементов

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен. Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Подключение

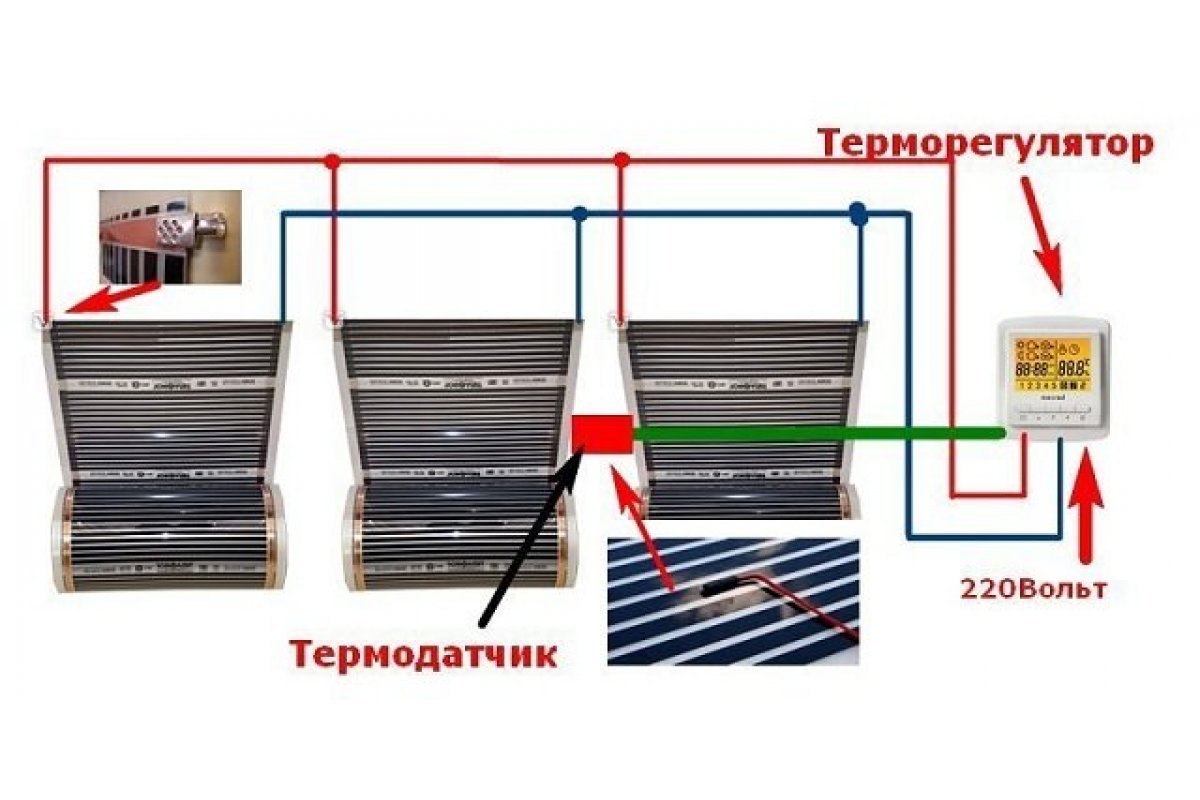

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

  1. Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.

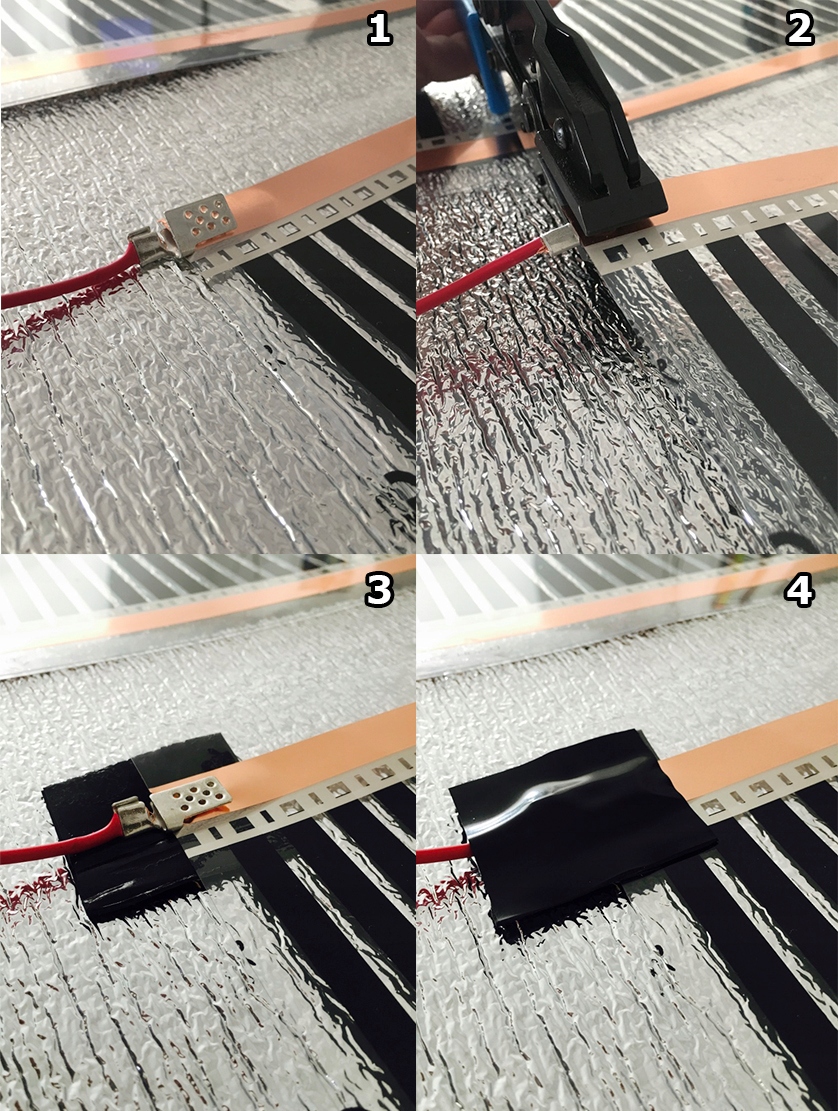

Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:

покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом

В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);

кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;

нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.

кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;

датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;

измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;

схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.

Укладка плитки на теплый пол

По технологии укладка плитки на тёплый пол сходна с обычной облицовкой поверхности пола или стен. Для этого необходимо выполнить ряд действий в определённой последовательности, но предварительно следует подготовить помещение, температура в котором должна быть примерно двадцать градусов по Цельсию.

Важно иметь в виду, что перед проведением укладки плитки на тёплый пол  поверхность следует увлажнить с помощью пульверизатора. Операции по укладке плитки выполняются в следующей последовательности:

Приготовление нужного клея, разведение его до нужной консистенции и нанесение на поверхность пола (70×70 см);
Обработка плитки клеевым составом при помощи зубчатого шпателя (размер зубцов шпателя находится в зависимости от габаритов напольного помещения- чем они больше, тем больше и данный показатель);
Укладка плитки аккуратно на пол, а затем лёгкое её прижимание (при этом следует обращать внимание на ровность кладки. Надавливать нужно непосредственно на среднюю часть каждой плитки);
Чтобы выровнять швы между плитками, нужно установить крестики из пластмассы (один крестик должен приходиться на четыре плитки, стыкующиеся между собой);
После того как проверена ровность укладки, пластмассовые крестики следует удалить;
Плиточное покрытие следует оставить минимум на одни сутки, не подвергая его воздействию даже малейших механических нагрузок;
После того как высохнет клеевая основа и плитки на поверхности пола прочно зафиксируются, можно проводить затирку швов

Межплиточные швы необходимо заполнить затирочной пастой.

Специалисты советуют не торопиться с затиркой швов, чтобы плиточный клей основательно затвердел, поскольку в противном случае плитки могут сдвинуться с места

При выборе затирки нужно обращать внимание на показатель её эластичности, делая выбор в пользу того варианта, который имеет более высокое значение этого показателя

Процесс укладки плитки на тёплый пол нельзя назвать достаточно сложным, поэтому при небольших навыках его могут осуществлять даже те люди, которые не являются специалистами в данной области

Это позволяет в некоторой степени снизить расходы на проведение строительных и ремонтных работ, что особенно важно для тех ситуаций, когда такие работы выполняются в соответствии с бюджетными сметами

Преимущества пленочного теплого пола

К достоинствам монтажа пленочного пола относится:

  • небольшие расходы на энергоносители благодаря качественной теплоотдаче, эффективному обогреву помещения и невысокой мощности потребления;
  • отсутствие необходимости создавать бетонную стяжку для финишного покрытия;
  • безопасность для здоровья детей, домашних животных и всех жителей дома. Длина тепловой волны составляет до 20 мкм, данное значение не наносит вреда обитателям квартиры;
  • можно самостоятельно сделать монтаж пленочного теплого пола, не требуется привлекать мастеров или приобретать дорогостоящую технику, достаточно следовать инструкции;
  • если правильно подключить теплый пол, он способен прослужить до 30-40 лет;
  • при смене места жительства, возможно снять пленку и повторно эксплуатировать ее в новой квартире или частном доме. Это выгодно отличает ее от прочих разновидностей отопительных систем. Главное условие – использование в качестве напольного покрытия ламинат, паркет, линолеум или ковролин (эти типы покрытия легко демонтируются и не повреждают инфракрасный пол);
  • пленка обеспечивает отопление помещения за счет инфракрасного излучения. В отличие от других видов обогрева, оно не уменьшает влажность воздуха. Это способствует хорошему самочувствию жителей.

Отдельно отметим, что электрический пленочный теплый пол способен стать не единственной системой отопления. Подобную конструкцию также возможно использовать, установив пленку под отделочные материалы потолка либо стен за счет малой толщины.

Нагревательные маты

Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.

Устройство

Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.

Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.

Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.

Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.

Принцип

Принцип функционирования мат тот же, что у пола из обычного кабеля.

Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.

Плюсы и минусы

Нагревательные маты для электрического тёплого пола

Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.

Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.

К минусам можно отнести также:

1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.

2. Невозможность настраивать укладочный шаг под свои потребности.

3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.

Способы монтажа

Греющий кабель должен в итоге быть закрыт со всех сторон раствором/плиточным клеем, достичь этого можно
тремя способами:

Заливка. Самый правильный на мой взгляд способ. Заключается в заливании мини-стяжки 1-2 см поверх
смонтированного кабеля. Получившаяся стяжка будет пригодна под любое напольное покрытие. Для реализации такого
варианта, следует предусмотреть при заливке основной стяжки пару сантиметров высоты, в местах, где будет
теплый пол. Для работы применяются смеси, допускающие заливку таких тонких слоев. Если изначально стяжка
залита в один уровень и недопустимо поднятие уровня пола – тогда этот метод не годится.

Слой клея. Когда укладывается плитка, и ко всему прочему допустимо поднять уровень чернового пола на
1-2 см (не стоит забывать, сама плитка еще добавит минимум 1 см), плитка кладется поверх кабеля на толстый
слой клея. Нужно рассматривать такой вариант в последнюю очередь, ведь будет существенный перепад на границе
теплой зоны.

Штробление. Самый сложный и муторный способ, однако, когда поднятие уровня стяжки недопустимо – самый
верный. Сначала нужно разметить линии, где будет идти греющий кабель. Так же нужно учесть штробу под гофру с
термодатчиком и соединительную муфту с холодным, подключающим кабелем. После разметки нужно приложить
какую-либо нитку/веревку к линиям для проверки длинны штробы. Нужно быть уверенным, что весь кабель влезет в
будущую штробу, иначе нужно менять разметку.

После штробления пыль тщательно удаляется и поверхность грунтуется. Провод укладывается в штробу, глубина
штробы должна позволять нанести 3-5 мм замазывающего раствора поверх кабеля.

Термодатчик в гофре так же монтируется в штробе, гофра должна быть заглушена с торца (замотать изолентой).
Располагать конец гофры нужно между греющими жилами, недалеко от края греющей зоны (но не на краю).
Оптимальное расстояние термодатчика 30-50 см от края, вглубь теплого участка.

Когда провод уложен, штробы заделываются плиточным клеем, или смесью наливного пола. Если планируется стелить
линолеум, не лишним будет нанести финишный слой 1-2 мм наливного пола.

Проверять или эксплуатировать полы следует не ранее, чем через месяц после завершения всех мокрых
процессов с полом (заливка, укладка плитки). Более раннее включение не повредит сам кабель, однако
может стать причиной растрескивания раствора/клея.

Технология монтажа пленочного пола своими руками

Такая технология подразумевает исполнение таких стандартных процедур, как:

  • подготовка место установки;
  • монтирование терморегулятора;
  • установка теплоотражающего слоя;
  • установка нагревательного элемента;
  • настилка защитного слоя;
  • монтаж напольного покрытия.

Все процедуры осуществляются аналогично монтажу других видов тепловых полов, но имеют ряд особенностей, поэтому их стоит изучить более подробно.

Подготовительные работы

При подготовительных работах делаются штробы под установку датчика температуры, терморегулятора, прокладываются все необходимые кабели электропитания, выравнивается пол и осуществляется разметка пола.

Монтаж пленки

Специальную ИК пленку монтируют, отступая от стен на 10 см равномерно по всему помещению. При этом нужно пропускать те места, где планируется установка мебели. Пленка ложится и крепится на специальное теплоизолирующее покрытие.

Соединение пленок между собой

Выбрав для себя оптимальный теплый пол схема подключения, которого должна быть нарисована заранее, необходимо учитывать то, что каждая из секций подключается к магистральному электрическому проводу (2 контакта) отдельно.

Подключение системы

Стандартное подключение системы осуществляется только после тщательной проверки правильности подключения всех элементов (температурного датчика, терморегулятора, нагревательного элемента, узо и т.д.). Такую процедуру должен осуществлять человек имеющий опыт работы и действующий допуск по электробезопасности. У разных систем теплого электрического пола схема подключения может несколько отличаться, поэтому предварительно стоит ознакомиться с инструкцией и способом подключения.

Укладка финишного покрытия

Для того чтобы защитить нагревательный элемент необходимо покрыть его защитным материалом (плиточный клей, фанера, пленка) в зависимости от выбранного напольного покрытия. Монтаж финишного покрытия осуществляется стандартным способом.

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при использовании кабеля или нагревательных матов. В случае с пленочным полом, монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

бетонная стяжка. Классический раствор для бетонной стяжки состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При использовании цемента М200 соотношение будет 2:1. Для повышения эластичности раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора в дешевизне, недостаток в длительном периоде полного высыхания;

наливной пол. Высота наливного пола 3-10 мм. Поэтому его нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат;

плиточный клей. Проверенный согласно отзывам пользователей вариант, которому советуют отдать предпочтение, если монтируется электрический теплый пол под плитку.

Независимо от вида, используемого для стяжки материала, оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит. Эти материалы могут вызвать нарушение теплообмена и привести к перегреву системы.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Особые требования

Необходимо покрыть не менее 70% площади квартиры

Монтаж электрического тёплого пола может выполняться только при соблюдении следующих факторов.

При этом вид выбранного вами источника обогрева роли не играет.

Это может быть как кабельный, так и матовый или инфракрасный электрический тёплый пол.

  1. Разработанная заранее схема укладки должна быть составлена с учётом расположения громоздкой мебели и крупной бытовой техники. Желательно не устанавливать её на обогревающие элементы во избежание возможного повреждения провода.
  2. Чтобы работа тёплого электропола была эффективной, необходимо покрывать не менее 70 % от всей площади помещения.
  3. Выполнить расчёт допустимой нагрузки на проводку от работы тёплого электрического пола и выявить выдержит ли она её. Сделать это можно с помощью таблицы.
Категория помещенияСредняя удельная мощность электрических тёплых полов, Вт/м2Максимальная удельная мощность электрических тёплых полов, Вт/м2Погонная мощность нагревательного кабеля, Вт/м
Санузел (ванная, туалет, душевая)120 – 15020010 – 18
Кухня, прихожая, гостиная, детская комната100 – 15017010 – 18
Помещения, расположенные на 1 этаже многоэтажного здания или над арками130 – 18020010 – 18
Обогрев деревянного пола на лагах, перерубах60 – 40808-10
Тонкий пол с применением инфракрасного плёночного пола100 – 1201508-10
Балконы и лоджии130 – 18020010-18
Основное отопление с применением бетонной стяжки150 – 20020018 – 20

Готовые маты разложить легче, чем кабель

Если все условия соблюдены, можно приступать к укладке электрического тёплого пола своими руками, но предварительно нужно определиться с тем, какой вид будет оптимальным для вашего помещения.

Отдельно следует сказать, что монтаж кабельного тёплого пола считается наиболее сложным, но он экономный по потреблению электроэнергии.

Самым простым с точки зрения самостоятельного выполнения является раскладка готовых матов, но расходование электричества у них самое большое. Установка оборудования ИК пола считается средней по сложности, аналогичная ситуация касается и потребления электроэнергии.

Недостатки системы

В любом деле при всех положительных сторонах обнаруживаются некоторые минусы. Монтаж теплых полов тоже не лишен недостатков:

  1. во-первых, стоимость исходных материалов высокая;
  2. во-вторых, электрический обогрев не пригоден для паркета, половой доски по причине высокой температуры, выделяемой электрическим кабелем. Под воздействием тепла происходит деформация древесины;
  3. в-третьих, вокруг электрического кабеля создается электромагнитное поле.

Допущенные ошибки при  монтаже, вызывают риск поражения электротоком.

В конце работы необходимо проверить функционирование своего устройства. Выявить огрехи можно, подключив на всю мощность систему обогрева и подождать какое-то время.

Если не появились неприятные запахи, не засверкали искры, то тестирование показывает успешный результат. А это значит, что пора заняться обустройством покрытия пола.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
