Теплый пол под ламинат: 3 варианта исполнения

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

  • Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
  • Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Недостатки

Хоть некоторые производители и заявляют, что у пленочных ИК-полов нет недостатков, это не совсем так. Минусов немного, но они все-таки есть. К ним относятся:

  • Высокая стоимость ИК-пола.
  • Неправильная эксплуатация может привести к возгоранию пленки.
  • Зависимость от электроэнергии. При отключениях электричества пол будет охлаждаться.

Еще один нюанс – места, где размещены ИК-нагреватели, нельзя перекрывать мебелью, бытовой техникой или другим оборудованием. Когда полы устанавливаются впервые, это требование легко учесть. Но если хозяева захотят сделать перестановку, то могут возникнуть определённые проблемы.

Что такое электрический «теплый пол»

В среде профессиональных строителей под «теплым полом» понимается система обогрева, расположенная под напольным покрытием. Первоначально это был горячий воздух. На смену ему пришла подогретая вода. В настоящее время к воде подключилось электричество — проходя через специальные кабели с высоким сопротивлением электрическая энергия преобразуется в тепловую.

Преимуществ у таких обогревательных систем по сравнению с центральным отоплением много. Сдерживает широкое использование электрического «теплого пола» всего лишь один недостаток: высокая стоимость отопления. В результате, многие хозяева жилья пошли на компромисс: «теплые полы» стали дополнением к традиционному виду отопления: радиаторам.

Комплект инфракрасного теплого пола

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.

Комплект инфракрасного теплого пола

В состав пленочной обогревательной системы входит:

  1. Пленочные нагревательные элементы с полосками карбоновой пасты. Стандартная ширина нагревателей 500 мм и 1000 мм.. По разметке на полотне его можно разрезать на нужные размеры. Оптимальная мощность инфракрасного нагревателя для ламинированного пола составляет 150Вт/м2. Температура прогрева при такой мощности достигает 40 градусов. Температура выше ламинату противопоказана.
  2. Для контроля температурных показателей – термодатчики с кабелем.
  3. Провода для соединения.
  4. Изоляционные материалы.
  5. Клипсы и клеммы для подключения.
  6. Также необходимо установить в каждом помещении терморегулятор.

Как сделать черновую стяжку?

Для того чтобы сохранить максимальные свойства теплого пола, подготовленного для укладки ламината, делают качественную черновую стяжку. Такого вида стяжка будет выполнять роль фундамента. В случае если пол укладывается на бетонные плиты, то она не нужна. При ее устройстве уровень пола всегда поднимается на ту высоту, которая нужна.

Заливают стяжку при помощи лазерного уровня, а высота будет зависеть от размеров труб, их диаметра и площади помещения, которое планируется обогревать

Важно определиться с установкой маяков, потому что от этого зависит, насколько пол будет ровным. Любой перекос выльется в новый монтаж

Самый простой способ установки маяков посредством горок из раствора. Помочь помогут металлические профили для гипсокартона, рейки из фанеры. Еще проще, если толщина большая. Основанием для маяков могут быть кирпичи, которые заранее зафиксированы раствором.

Армирование стяжки проводится за счет сварной сетки. Она обеспечит надежную механическую прочность основания полового покрытия. Листы сетки связывают и фиксируют проволокой на плитах. Можно использовать сетку в рулонах, что облегчит процесс укладки, удешевит установку пола.

Затем заливают раствор, который распределяется по всей площади, разравнивается, если установлены маяки. Чем ровнее поверхность, тем лучше. Обязательно нужно время для полного высыхания черновой стяжки.

Монтаж пленочного пола

Познакомимся подробнее с процессом монтажа ИК пленки под ламинат.

Таблица. Монтаж ИК полов своими руками — пошаговая инструкция.

Шаги, фото Описание действий

Шаг 1

Производится снятие мерок со всего пола в помещении, где будет осуществляться монтаж. Также при помощи уровня рекомендуется проверить и ровность чернового основания.

Шаг 2

На стене выбирается место, где будет располагаться терморегулятор.

Шаг 3

Поверхность чернового пола закрывается теплоотражающим материалом. Полосы материала укладываются стык в стык блестящей поверхностью вверх. В качестве теплоотражателя можно использовать изолон.

Шаг 4

Теплоотражающий слой закрепляется на основании при помощи скотча или степлером.

Шаг 5

Стыки теплоотражателя проклеиваются скотчем.

Шаг 6

ИК пленка располагается на теплоотражателе так, чтобы  медная полоса была внизу.

Шаг 7

Производится раскрой пленки. При этом все разрезы производятся ножницами по строго обозначенным линиям.

Шаг 8

Полосы пленки укладываются таким образом, чтобы между ними и стеной было расстояние не менее 25 см, а между отдельными полосами – 5 см. Также пленка не стелется там, где будет стоять крупногабаритная мебель, чтобы не было перегрева полов в дальнейшем.

Шаг 9

Места, где был произведен разрез медной шины, в обязательном порядке изолируются при помощи полосок битумной изоляции. Она должна по всему срезу закрывать контакты из серебра.

Шаг 10

Там, где будут подсоединяться провода, на полоски из меди устанавливаются зажимы для контактов. Они располагаются таким образом, чтобы одна их часть находилась внутри ИК пленки, а вторая – снаружи.

Шаг 11

Клемма зажимается плоскогубцами.

Шаг 12

Полосы пленки фиксируются на поверхности теплоотражателя и между собой при помощи скотча, чтобы материал не сдвигался в процессе эксплуатации.

Шаг 13

Провода вставляются в клемму и фиксируются при помощи плоскогубцев.

Шаг 14

Все места подсоединения проводов к ИК пленке изолируются. На каждое место контакта используется по два кусочка изоляционного материала. Один закрепляется снаружи пленки, другим закрывается внутренняя сторона пленки

Важно следить, чтобы серебряные контакты по краям пленки были также заизолированы. Шаг 15. Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Датчик температуры монтируется под ИК пленку на черную графитовую полосу нагревателя и фиксируется при помощи кусочка изоляции

Шаг 16

Для датчика в теплоизоляционном слое при помощи ножа делается небольшой разрез. Датчик должен поместиться в него при опускании пленки.

Шаг 17

Вырезы на теплоотражателе делаются также под контакты и провода.

Шаг 18

Все провода в углублениях заклеиваются скотчем.

Шаг 19

На поверхности стены в выбранном месте устанавливается регулятор температуры, к которому подключаются провода согласно инструкции и схеме подключения, приложенным к терморегулятору.

Шаг 20

Производится тестирование системы. Система обогрева включается, температура пола устанавливается на показатель, не превышающий 30 градусов. Проверяется нагрев всех полос термопленки.

Шаг 21

ИК маты закрываются пленкой из полиэтилена для дополнительной защиты. Монтаж системы подогрева завершен.

Шаг 22

Производится укладка финишного покрытия для пола. Ламинат укладывается по обычной технологии поверх пленки. Работы производятся аккуратно, чтобы не повредить термопленку.

Электрический нагревательный элемент для полов из ламината

В основу тёплого электрического пола под ламинат входит кабель. При этом обогрев комнаты происходит благодаря преобразованию электрической энергии в тепловую. Для такой системы подогрева полов применяются одножильные или двужильные кабеля в зависимости от конструктивных особенностей обогревательного устройства.

При этом в жилых помещениях рекомендовано использовать двужильную систему, так как она меньше излучает электромагнитное поле. Кроме того, её проще монтировать. Но из-за возможности ухудшения контактов кабеля, не исключён перегрев системы, что приведёт к её поломке.

Чтобы не допустить таких проблем для электрических систем подогрева пола используют саморегулирующийся кабель. Благодаря этому если на определённом участке произойдёт перегрев, то на месте очага проблемы увеличивается степень сопротивление кабеля, что не допускает критического повышения температурного режима.

Монтаж электрической системы подогрева напольной поверхности из ламината начинается с подготовительных работ. На начальном этапе очищается напольное основание, которое в случае необходимости выравнивается бетонной стяжкой. После этого укладывают теплоизоляционный материал, поверх которого снова укладывается тончайшая стяжка с использованием армирующей сетки, которая высыхает в течение 48 часов. Затем закрепляется специальная монтажная лента.

Подобрав удобное место для размещения терморегулятора, выполняется укладка нагревательных кабелей с учётом рекомендаций указанных в инструкции. После монтажа терморегулятора и датчика выполняется тестовый запуск обогревательной системы. После тестового пуска в случае работоспособности всех элементов производится заливка бетона толщиной от 30 до 100 мм.

Выполнять укладку ламината на основание с подогревом можно не раньше 3-4 недель, после того как цементная стяжка станет прочной. Также укладку тёплых полов можно выполнять с помощью нагревательных матов, установка которых значительно легче, чем кабеля, который закрепляется с помощью сетки. При этом к преимуществам данного вида полов можно отнести следующие параметры:

  • высокая степень надёжности;
  • большой эксплуатационный ресурс 20 и более лет;
  • простота монтажа и эксплуатации;
  • возможность контролировать температуру в комнате.

Естественно, такое оборудование имеет некоторые недостатки:

  • незначительное электромагнитное излучение;
  • дорогостоящие энергоносители.

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

  • По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
  • Материал раскладывается на полу.
  • Разметка переносится на карбоновый сплошной пол.
  • Производится раскрой элементов обогрева пола в нужных местах.
  • Оборудование подключается к сети и тестируется в рабочем режиме.
  • После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

  1. Быстрый и лёгкий монтаж (не более двух часов).
  2. Нет необходимости в стяжке.
  3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
  4. Высокая степень надёжности.
  5. 20% экономии электричества в сравнении с другими видами тёплых полов.
  6. Не сушит воздух в помещении.
  7. Ионизация воздуха.
  8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

  • Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
  • Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
  • Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
  • Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
  • Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
  • Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

Водяной теплый пол

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек

При необходимости – устранить неполадки, после чего начинать бетонирование

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности

Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

  • электрические;
  • газовые;
  • индукционные;
  • твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна

Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

голоса

Рейтинг статьи

Инфракрасный пол: что это такое?

Инфракрасный тёплый пол – это новинка на рынке систем электрообогрева. Представляет собой нагревательную плёнку, состоящую из карбоновых полос. Может укладываться под линолеум, ламинат, ковролин, паркетную доску. Такие полы более функциональны и экономичны, нежели их аналоги.

Пленочный пол обеспечивает большую площадь теплоотдачи. КПД его работы составляет 92% и более. Благодаря этому ИК-пленка прогревает полы намного быстрее и более равномерно.

Нагревательный элемент в такой системе имеет плоское сечение, его толщина минимальна. За счет этого электромагнитное излучение мизерное. Поэтому ИК-пленка не нуждается в защитных экранах. Хотя при желании их можно установить и подключить к ним заземление.

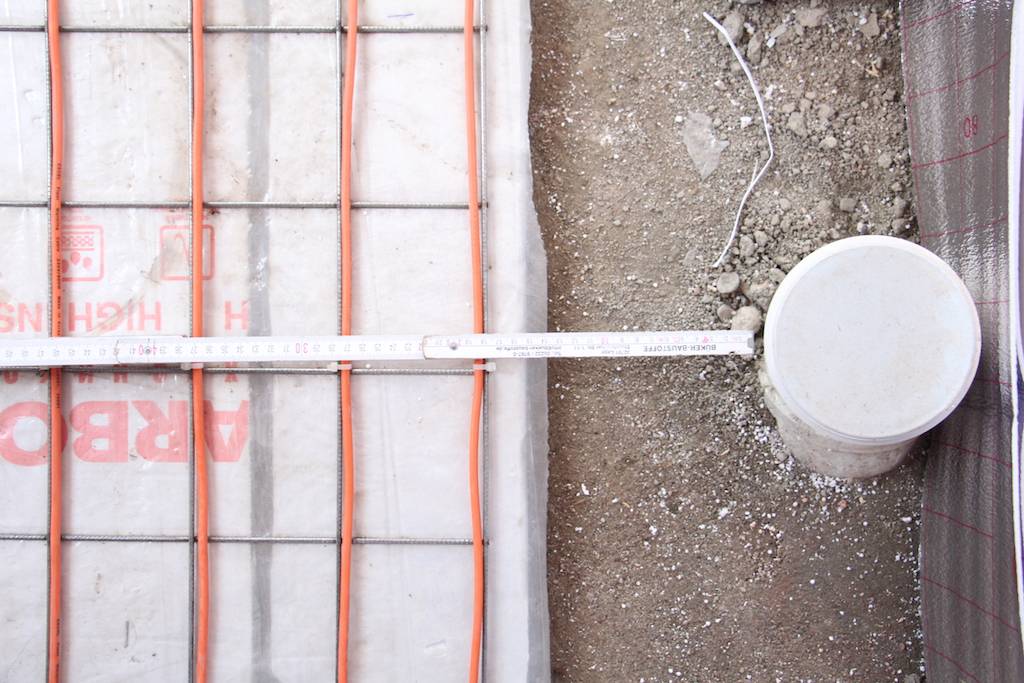

Монтаж кабеля

При установке кабеля для теплого пола необходимо пройти несколько обязательных этапов:

заливка черновой стяжки, выравнивание поверхности, заделка трещин и укрепление основания; укладка изоляции. Для этого процесса используется фольгированная теплоизоляция, которая скрепляется специальным фольгированным скотчем, но ее не рекомендуем использовать. Пользы она дает мало. Лучше применять экструдированный пенопласт. Этот этап позволит в дальнейшем избежать потерь тепла и сэкономить электроэнергию; проектирование подробного плана расположения кабеля. При этом учитываем места, где будет стоять мебель и бытовая техника, так как там кабель не будет укладываться; штробирование канавки в стенке под вывод кабеля для терморегулятора и датчика температуры пола; укладка кабеля с его креплением с помощью армированной сетки или металлических пластин; монтаж кабелей согласно раньше проработанному плану

Важно, чтобы нагревательные кабели не пересекались и не касались друг друга. Данная оплошность может привести к перегоранию нагревателя или вообще к воспламенению; установка терморегулятора производится на расстоянии 40 см от пола, а датчик температуры следует установить строго между витками кабеля; подсоединение к распределительной коробке питательного кабеля, терморегулятора и температурного датчика

Проверка сопротивления кабеля и тестирование системы в разных режимах; заливка стяжки. Как правило, толщина слоя составляет до 5 см, но стоит помнить, чем толще стяжка, тем больше электроэнергии необходимо на ее нагрев. Но с другой стороны, толстый слой бетона дольше удерживает тепло в нагретой поверхности; установка ламината, после окончательного высыхания стяжки.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

  1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов. В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
  2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт.
  3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм.
  4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
  5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3.
  6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол

Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже)

Несколько важных замечаний

Даже самый качественный ламинат потребует особого подхода при монтаже на «теплый пол».

Стяжка поверх обогревательных элементов должна полностью набрать прочность

В случае с бетонным раствором срок выдержки – не менее четырех недель, и иметь влажность не более 1,5% (бетон) или 0,3% (ангидридные составы).

Пол должен быть просушен и прогрет по всей своей толщине.

Для этого, не мене, чем за 2 недели до укладки включают систему отопления и, прибавляя в день не более 5 градусов, доводят до 50% расчетной мощности, а затем, в течение 2 дней – до полной.

Затем систему отключают, и приступают к укладке по ее полному остыванию, но температура при этом не должна быть ниже 15 градусов.

После окончания монтажа, ввод системы в эксплуатацию проводят так же ступенчато.

Практика показывает, что для достижения оптимальной температуры поверхности пола в 22-25 градусов потребуется выставить рабочую температуру теплоносителя (нагревательного кабеля) в 40-50 градусов.

Точное значение нужно будет определить экспериментальным путем и строго его придерживаться в ходе эксплуатации, чтобы не вызвать перегрева и деформации поверхности.

Такие же действия, но в обратном порядке, проводят и по окончании отопительного периода.

Резкие скачки температуры для ламината губительны.

Для предотвращения образования конденсата между стяжкой и подложкой обязательно простилается полиэтиленовая пленка толщиной примерно 0,2 мм.

Монтаж инфракрасного тёплого пола (плёночного)

Если со стержневым инфракрасным полом все более-менее понятно – его необходимо класть в сырую стяжку, то с плёночным видом не все так просто. Как уже писалось, производители заявляют, что укладка подобной системы максимально лёгкая и даже непрофессионал справится с этим максимум за два часа, но по факту все несколько сложнее.

Первоначально необходимо проверить на исправность всю электрическую проводку в помещении и только потом заниматься укладкой. При покупке материала не забудьте о приобретении специальной подложки под систему. Она должна быть прочной, герметичной, с повышенной термоизоляцией и не иметь возможности гореть. Иногда предлагают заменить подобную подложку обычной строительной фольгой, но это неправильно. Подобная фольга не обладает всеми необходимыми функциями, а вот специальная подложка, которую предлагают производители не позволяет инфракрасному излучению проникнуть в подпол дома. Все тепло будет отдаваться только наверх, для обогрева комнаты, что значительно уменьшит растраты электроэнергии.

На подложку укладывается сама система и сверху необходимо положить специальный утеплитель, разделив таким образом инфракрасную плёнку и конечное напольное покрытие. Это делается в первую очередь в целях безопасности, так как подобный утеплитель позволит создать тепловой зазор и при этом обезопасит от возможного возгорания электрической проводки. И подложка и утеплитель продаются отдельно от системы, покупать их желательно у одного производителя.

Этапы монтажа:

  • Измерение комнаты и составление чертежа.
  • Разрез и укладка инфракрасного плёночного пола согласно чертежу в следующем порядке:
    • укладка специальной подложки с высокими термоизоляционными свойствами,
    • раскатывание инфракрасной плёнки,
    • укладка термоизоляционного слоя (утеплителя).
  • настил напольного покрытия – плитки, ламината, ковролина и т. п.

Узнав, что такое система инфракрасного тёплого пола, рассмотрев её плюсы и минусы, а также сравнив её с другими вариантами обогрева помещения, каждый хозяин самостоятельно решает, какой вариант в конкретной ситуации будет лучше.

ИК теплый пол под ламинат – тонкости технологии

Монтаж системы инфракрасного пола хоть и прост, но требует внимания и имеет определенные особенности. Все-таки работы производятся с использованием системы электропитания дома, потому ошибок тут допускать не следует. В противном случае полы или не будут работать, или попросту станут опасными для владельца дома.

Можно ли класть ламинат на теплый пол

Еще до начала монтажа составляется полная и точная схема укладки полов, на которой обозначаются и сами ИК маты и все элементы управления системы. Также обязательно отмечаются места установки терморегуляторов, термодатчиков и прочего оборудования

Важно помнить, что все провода, которые будут идти от системы подогрева, подводятся как раз к терморегулятору

Терморегулятор обычно устанавливается на стене, а чтобы скрыть все провода, рекомендуется проштробить в ней неширокую канавку, в которую и будут уложены коммуникации. Таким образом, они не будут бросаться в глаза, ведь после укладки проводов полость заделывается. При этом провода должны быть помещены в гофрированную трубку.

Терморегулятор теплого пола

Также сначала на бумаге, а потом и на самом полу рисуется схема расположения всех инфракрасных пленок. Эта процедура, помимо удобства при последующем монтаже, поможет и точно рассчитать расход всех материалов – проводов, пленок и т. д. На схеме отмечаются и места подключения всех проводов.

Нюансы при работе с ИК пленкой, которые следует учесть еще до начала монтажа:

  • пленка раскраивается только по четко обозначенным для этого линиям;
  • чтобы было меньше мест соединений отдельных отрезов, пленка должна раскатываться вдоль длинной стены комнаты;
  • между стеной и первой линией пленки должен оставаться зазор – его ширина не может быть менее 25 см;
  • в схему сразу вносятся обозначения мест, где будет стоять мебель (тумбы, шкафы, диваны и т. д.) – под ними пленка не укладывается, что позволит снизить расход материала, да и в будущем в этом месте пол не перегреется, а значит, система не перегорит;
  • каждая полоса ИК пленки укладывается на расстоянии 5 см от соседней;
  • нулевой и фазный провода не должны пересекаться при подключении, поэтому они подключаются только с противоположных сторон пленки;
  • термодатчик должен располагаться в самом прохладном месте в комнате таким образом, чтобы он находился посередине одного ИК элемента;
  • длина одной ИК полосы не может быть более 8 м;
  • подходящее место для терморегулятора – 15 см от уровня пола;
  • отдельные полосы пленки не могут укладываться внахлест или друг на друга.

Схема подключения ИК пола

Что такое инфракрасная пленка?Плюсы и минусы материала

Обогрев ик пленкой возможен как для всего дома, так и локально (чаще на балконе, кухне или ванной комнате). Принцип действия ее основывается на излучении длинноволновых инфракрасных волн, которое нагревает все имеющиеся в помещении твердые поверхности, которые в свою очередь греют воздух.

Достоинства и особенности ик пленки:

  • простота и оперативность монтажа;
  • отсутствие необходимости обустройства стяжки – сверху пленочного покрытия сразу укладывают ламинат, плитку или ковролин;
  • не увеличивает высоту помещения;
  • надежность материала, экономия почти 20 % электрической энергии по сравнению с другими системами отопления;
  • возможность установки регулятора нагрева;
  • способность устранять малоприятные запахи;
  • инфракрасная пленка не сушит воздух, влажность остается на одном уровне;
  • материал не дает аллергического эффекта.

Из минусов можно выделить только зависимость работы инфракрасной пленки от электричества, это неудобно, если дома постоянные скачки напряжения. В такой ситуации нужно дополнительно установить защитное реле напряжения.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Преимущества теплых полов

За время своего развития системы подогрева полов стали очень популярными и с каждым годом желающих их установить становится все больше. Да и с ассортиментом, который предлагают производители, проблем не возникает. Можно подобрать систему отопления, ориентируясь на свои предпочтения и финансовые возможности. К основным преимуществам теплых полов относят:

  • возможность использования в качестве основного отопления или дополнительного обогрева некоторых комнат;
  • равномерный прогрев способствует исключению сквозняков, наносящих вред здоровью;
  • прогрев воздуха на высоту до 2,5 м обеспечивает комфортные условия проживающим. Кроме того, обеспечение ног теплом является отличной профилактикой простудных заболеваний;

Тёплый пол под ламинат, какой лучше?

В процессе выбора тёплых полов важно учесть характеристики ламината в состав, которого входят формальдегиды, которые в процессе нагрева материала свыше 26 °C начинают выделяться в атмосферу. Такие выделения могут наносить значимый вред человеческому здоровью

Поэтому прежде чем приобретать ламинат для укладки на тёплые полы важно обратить внимание на рекомендации производителей, в которых обычно указывается возможность использование материала совместно с тёплыми полами. Проанализировав все данные, хочется отметить, что именно тёплый инфракрасный пол под ламинат является оптимальным решением

Выводы

В заключении хотелось бы сказать следующее. Работоспособность домашней системы отопления «теплые водяные полы», которая взаимодействует с ламинатом, довольно успешна и эффективна. Соблюдая все правила и особенности технологии укладки, придерживаясь строго критериев выбора материала, вы сами себе можете гарантировать необходимый комфорт и уют внутри отапливаемого помещения.

Не следует устраивать экспериментов с ламинированным напольным покрытием. Перегрев, заливка водой могут негативно сказаться на качестве вашего пола. При желании иметь в доме красивые и приятные на ощупь полы, позаботьтесь о том, что бы влажность внутри помещений не была ниже 50-60%.

Заключение

К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.

После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.

Заключение

Установка теплого пола под ламинатом требует от мастера знаний и опыта:

  • в подготовке основания пола;
  • проведении гидроизоляционных работ;
  • выборе теплоизолятора и утеплении под стяжку;
  • монтаже электрической системы обогрева пола;
  • приготовлении раствора и заливке стяжки;
  • укладке ламината.

На первый взгляд кажется, что домашнему мастеру такое разнообразие технологий не под силу. В то же время наем профессиональной бригады обойдется в значительную сумму. Выход в постепенном освоении профессий и выполнению всего цикла работ самостоятельно. Опыт показывает, что при желании все можно сделать на высоком уровне.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
