Как сделать каркас для гипсокартона самостоятельно: 3 основных вида

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота – 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Монтаж гипсокартона с профилем на стену своими руками

Начинают работать с монтирования направляющих. Горизонтальные металлические рейки оклеивают уплотнительной лентой к стороне прилегания к поверхности. Это позволит получить звукоизоляционное свойства от полотна. Потом высверливаются отверстия для дюбелей, к ним будут закрепляться профили.

Переходят к установке стоек. Их закручивают по сделанной заранее разметке, сначала вставляют стойки внизу, затем наверху, следует знать, что открытая сторона поворачивается боком или к самой поверхности. Ее также закрепляют с помощью саморезов.

Добавляют горизонтальные планки, которые крепят к вертикальным с помощью соединителей одноуровневых, через 60 см. Получают ячейки квадраты.

Вес гипсокартонных полотен достаточно тяжелый, поэтом работать следует вдвоём, или лучше втроем. Полотно удерживаются двумя мастерами, которые прикладывают его к каркасу, а третий человек шуруповертом вкручивает саморезы в профили, начинать вкручивание стоит сверху. Расстояние между шурупами должно быть не больше 0.25 метра. Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.

Швы листов нельзя располагать слишком близко, в связи с этим их монтирование проводят со смещением.

Отделка гипсокартоном деревянного дома: 3 самых обязательных правила

Если обшивка деревянного дома планируется сразу после основной усадки, желательно использовать для устройства каркаса только металлические профили, как не подверженные собственным деформациям из-за влияния внешних условий.Все, что потребуется для его создания, перечислено в таблице.Но, как оказалось, он может надежно держаться на основании и при этом “плавать в вертикальной плоскости вместе с прикрученной к нему облицовкой, что исключает ее деформирование и появление межшовных трещин. Причем каркас может быть как деревянным, так и металлическим.Так как при усадке сруба потолок будет опускаться вниз, то обшиваем деревянный дом гипсокартоном немного не так, как обычно.

А именно: Конечно, если деревянный сруб перед отделкой постоял несколько лет и хорошо высох, то его небольшие деформации при изменениях температуры и влажности воздуха могут и не повлиять на целостность облицовки на жестком каркасе. А могут и повлиять — предугадать это невозможно. Есть и еще один нюанс, связанный с устройством электропроводки. Отделка брусового дома гипсокартоном позволяет спрятать ее за обшивкой.

Но это чревато возгоранием стен из-за малейшего повреждения провода, вызванного вкрученным в него шурупом или коротким замыканием. А как быстро сгорают такие дома, я видела. В большинстве случаев листы гипсокартона крепятся на подготовленный каркас. Обрешетку под гипсокартон выполняют с деревянного бруса или металлического профиля. Второй вариант, называемый плавающим каркасом для гипсокартона в деревянном доме, используется гораздо чаще.

Для его реализации нужно подготовить:Подберите необходимый тип профиля. Обычно для создания обрешетки применяют два вида — направляющий и несущий. Первый, в стандартном исполнении имеет ширину 25 мм и длину 3 метра. Главная задача несущего профиля — взять на себе основную нагрузку облицовочного материала. Он отвечает за прочность и надежность каркаса.

При выполнении работ по обустройству каркаса пользуйтесь уровнем, он поможет создать ровную структуру.После завершения работ гипсокартон декорируют плиткой, красками, росписью. Если планируется поклейка обоев или штукатурка, стены предварительно грунтуют.

• предварительно рассчитав шаг, на стене делают отметки установки горизонтальных профилей, отступая от потолка на 10-15 см и вертикальных соответственно;
• горизонтальные стойки крепят, фиксируя с двух сторон;
• затем, в заранее отмеченных местах устанавливают скользящие крепления в деревянном доме для вертикальных профилей и монтируют их “крабиками”;
• далее меду вертикальными опорами при помощи саморезов крепят горизонтальные перемычки.

Хотя специалисты и советуют обшивку дома из бревна или бруса вагонкой, многие останавливают свой выбор на более бюджетном варианте — гипсокартоне. Обладающий легким весом, хорошей теплоизоляцией, он экологически безвреден и не оказывает сильных нагрузок на фундамент.

Особенности сборки фальшстен и перегородок

Фальшстены – это вертикальный аналог подвесного потолка, базовым основанием для которого служит имеющаяся стена. Технология сборки здесь схожа с потолочной, но сетку можно не собирать. Во-первых, высота потолков нечасто превышает 2500 мм (длину ГКЛ), а если превышает, то не намного. Во-вторых, лист, стоящий вертикально, не будет стремиться к провисанию. Здесь, скорее, необходимо усилить его устойчивость к «продавливанию».

Этого можно добиться, установив стоечные профили вертикально через каждые 40 см. Экономии металлопрофиля не получится, зато станут не нужны «крабы», что значительно ускорит процесс. Если же понадобится стыковать лист, можно установить и «подвесить» перемычки в местах стыка.

Каркас перегородки из профиля под гипсокартон также может представлять собой сетку из вертикальных стоек и горизонтальных перемычек. Такое устройство оправдано, когда их высота значительно превышает длину листа гипсокартона. В большинстве же случаев удобнее применять более частую установку стоечных профилей – через 40 см. Перемычки тогда становятся нужны только в местах стыка ГКЛ.

Подвесы в перегородках не применяют – ведь для них нет никакой опоры. Поэтому здесь решающее значение имеют такие параметры металлопрофиля, как толщина стенок и размеры. Также, с целью повышения жесткости конструкции, используют более прочные листовые материалы, чем для потолка. В том числе – толстый ГКЛ (12.5 мм), ГВЛ (гипсоволокнистый лист), СМЛ (стекломагниевый лист).

Если вы разобрались с обычной обрешеткой на стену, то собрать каркас для перегородки из гипсокартона не составит труда.

Обозначения металлических профилей для ГКЛ

• ПН – направляющий профиль, имеющий сечение, идентичное стоечному профилю. Полки – боковины – имеют сечение 40 мм, а спинка – основание – от 50 мм до 100 мм. Этот профиль в основном используют при строительстве каркаса стены или перегородки. Профиль фиксируют к потолку и полу, что позволяет получить рамку для самой конструкции каркаса.
• ПС – стоечный профиль, имеющий вид буквы «П», с идущими вдоль желобками. Спинки и боковины этого профиля всегда имеют размер 50 мм. Ширина спинки может быть от 50 мм до 100 мм. Используется данный профиль в качестве вертикальных стоек.
• ПП – профиль потолочный. Размеры – 60 мм на 27 мм, имеет три продольные канавки. Гипсокартонные листы монтируют именно к нему.
• ПУ – угловой профиль, 85 градусов. Выполняется из перфорированного металла и используется для укрепления углов конструкции. Причем он бывает как внешний, так и внутренний. Отличается своим предназначением и параметрами. В дальнейшем его шпаклюют, что обеспечивает отличную адгезию материалов.
• ПНП – направляющий потолочный профиль. Размеры – 27 мм на 28 мм. Его крепят к стенам помещения при сооружении подвесной конструкции, сам же он направляет при этом ПП.
• ПА – арочный профиль. Бывает как вогнутый, так и выпуклый. С помощью этого вида профиля оформляют дверные проемы, подвесные конструкции и сложные волнообразные формы.

В случае если предстоит повесить тяжелую люстру или картину с большим весом, или есть необходимость в установке специальных кронштейнов для крепления какого-то прибора, то еще на этапе проектирования в этих местах следует усилить каркас для гипсокартона.

Этапы подготовки древесины перед использованием

Для возведения перегородки своими руками используют брусья хвойных деревьев с различными размерами сечений, выбор которых зависит от способа обшивки и высоты возводимой перегородки.

Основные требования, при соблюдении которых конструкция прослужит дольше:

• Уровень влажности в помещении – меньше или равняется 18%;
• Для перегородок, высота которых не превышает 3 метра, стояк – сечение 6х5 см, обрешетка – 6х4 см;
• Для перегородок свыше 3 м – обрешетка и стояк с одинаковым сечением, которое равняется 6х5 см.
• Выбор гипрока зависит от высоты перегородки. Соотношение высоты и толщины листа прямо пропорционально, чем выше конструкция, тем толще гипрок;
• В независимости от выбранных высоты, сечения и толщины шаг составляет 60 см;
• Обработка, снижающая индекс воспламенения материала, выполняется согласно требованиям первой группы пожаробезопасности;
• Крепления выполняют с помощью гвоздей, саморезов, шипов. Используя последний вид крепежа, соединение становится прочнее и прослужит дольше;
• Для звукоизоляции используют минеральную вату толщиной не менее 5 см и не более 6 см;
• Толщина новой перегородки с наивысшим значением 132 мм и наименьшим – 85 мм;
• Расчет индекса изоляции происходит, основываясь на выбранную толщину перегородки. Он варьируется между 41 – 51.

Отделка гипсокартоном своими руками

Химическая обработка не менее важный этап, чем противопожарная. Она направлена на продуктивную борьбу с разнообразными факторами биологического происхождения. Рассмотрим подробно:

• Плесень и грибок приводят в негодность используемый пиломатериал, что в дальнейшем чревато разрушением;
• Природное гниение – некробиоз, распад. Антисептическая обработка предотвращает эти природные процессы;
• Насекомые. Многие виды этих представителей фауны приводят материал в негодность;
• Не менее опасны грызуны. Специальный состав способен отпугивать их.

Антисептик

Антисептиками выступают разнообразные химические составы. За счет эффективности предпочтение отдают фтористому натрию. Он представляет собой порошок светло-серого цвета, который растворяется в горячей воде. Структура брусьев пропускает натрий вглубь. Неоспоримым приоритетом выступает плохая вымываемость раствора, он не разлагается, без противного аромата, не токсичен и не оказывает коррозийного действия на металл.

Используют и кремнефтористый натрий, в который добавляют кальцинированную соду. Такое сочетание превращает первое вещество в чистый состав фтористого натрия.

Древесина, поврежденная насекомыми

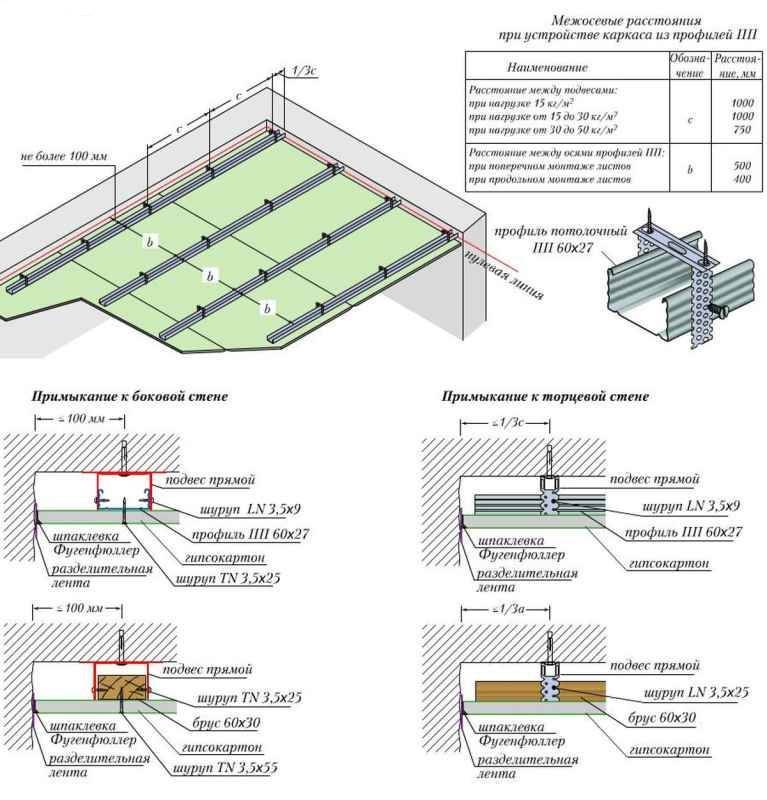

Правила разметки под каркас для подвесного потолка из гипсокартона

После того, как все подготовительные мероприятия завершены, можно приступать к первой части монтажа каркаса потолка из гипсокартона — разметке. Для начала следует определить самый низкий угол с помощью замеров высоты от пола до потолка. Именно из этого угла следует отмерить расстояние, под которым будут спрятаны будущие коммуникации.

В отмеченном месте необходимо установить лазерный уровень и с помощью световых линий задать часть сетки, которую впоследствии можно просто очертить карандашом. Стоит учесть, какой вид каркаса используется — металлический одноуровневый, многоуровневый или деревянный. С обрешеткой под гипсокартонный многоуровневый потолок придется повозиться, особенно тем, кто не имеет достаточного опыта подобных работ.

Следующим шагом будет разметка под потолочные профили. Для этого от края стены натягиваются веревки на расстоянии 0.6 м, по которым впоследствии будут располагаться сами профили.

Деревянный каркас потребует предварительной обработки материала для защиты от избыточной влажности. Такая работа очень кропотлива и при недостаточно качественном выполнении приведет к быстрому разрушению основы. Поэтому металлическая конструкция пользуется большим спросом, кроме тех случаев, когда сами основные перекрытия выполнены из дерева.

Монтажные работы

Установка UD-профиля

О том, как сделать каркас для гипсокартона на потолке самостоятельно существует много информации и обучающего видео, которое можно скачать в Интернете. Далее речь пойдет об особенностях основных этапов монтажа металлической основы.

Установка профиля UD производится таким образом, чтобы его нижняя часть совпадала с предварительно отмеченным уровнем.

Для этого используются дюбели или шурупы для быстрого монтажа. Порядок выполнения работ будет следующим:

• просверлить отверстия в профиле на расстоянии 40-50 см и диаметром 6 мм;
• приставить профиль к стене так, чтобы его низ совпал с уровнем;
• карандашом нарисовать на стене контуры отверстий и проделать их с помощью перфоратора;
• с помощью дюбелей закрепить профиль на стене.

В случае неровной поверхности стены стоит подрезать профиль с обеих сторон ножницами по металлу.
Профиль CD должен монтироваться так, чтобы впоследствии исключить растрескивание гипсокартонных плит на стыках. Главное правило: чем больше используется несущих профилей, тем ровнее и аккуратнее выглядит потолок.

Расстояние между ними обычно выбирается 40 см, но это сильно зависит от формы самого помещения. Для удобства, между направляющими, можно натянуть параллельные нити, которые станут визуальной основой для будущего каркаса. После монтажа следует проложить все коммуникации, провода, утеплитель, а затем приступать к обшивке гипсокартоном.

Завершение процесса монтажа каркаса под потолок

В случае установки каркаса для двухуровневого потолка из гипсокартона возникает дилемма: в какой очередности монтировать первый и второй уровни. Дело в том, что стандартная технология, когда сначала монтируется верхний ярус, а затем нижний, имеет ряд недостатков: ухудшение прочности конструкции, увеличение затрат (нужны длинные саморезы).

При обратном монтаже возрастает трудоемкость операции и временные затраты, которые в случае использования наемной строительной бригады всегда принимаются в расчет. При изготовлении каркаса для потолка из гипсокартона своими руками стоит потратить лишнее время, но сделать работу более качественно, «на века».

Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов.

Автор статьи

Изготовление каркаса для перегородки

Прежде чем соорудить каркас для гипсокартона, необходимо составить чертеж будущей перегородки, на котором обозначить место нахождения дверного проема. Рассчитывая жесткость конструкции, следует учитывать количество горизонтальных деталей.

Для выполнения работы будут необходимы:

Инструменты для монтажа каркаса.

1. Уровень.
2. Карандаш.
3. Перфоратор или дрель.
4. Пила.
5. Отвертка.
6. Саморезы или шурупы, монтажные дюбели.
7. Металлические уголки.
8. Шуруповерт.
9. Бруски: для вертикальных стоек сечение не менее 40х70 мм, для горизонтальных — 30х50 мм.

Монтаж каркаса начинается с закрепления к полу, стенам и потолку брусьев обвязки (рис. 3). Для этого используются саморезы и дюбели, если перекрытия бетонные, и гвозди, если перекрытия деревянные. Для крепления на потолке будут нужны анкеры.

Вначале крепление происходит на потолке. Размечаются границы будущей перегородки, только после этого монтируются брусья. При помощи отвеса помечается черта на полу. Для более точной разметки на стенах необходимо сделать несколько отметок. После окончания разметки закрепляется брус на полу.

Рисунок 3. Монтаж каркаса начинают с закрепления брусьев обвязки к стенам, полу и потолку .

Следующий шаг — крепление вертикальной обвязки, которая соединит потолочный и напольный бруски. Вертикальные стойки будут нести основную нагрузку в конструкции, поэтому крепление должно быть максимально прочным с шагом крепежа не более 400 мм. Если основные стены в помещении не из прочных материалов, то для крепления используются дюбель-гвозди. Можно просверлить в стене отверстия, в которые поместить пробки из деревянных колышков и вкрутить шурупы или забить гвозди.

Если основные стены прочные и гладкие, то обвязка может быть закреплена на прямых подвесах, которые используются для металлического каркаса.

Когда обвязка готова, устанавливаются стойки шагом 600 мм. Именно такой шаг позволит крепить каждый стандартный лист ГКЛ на двух стойках. Крепить стойки можно при помощи металлических уголков.

Для горизонтальных перемычек используется брус с таким же сечением, что и для всей конструкции. Крепятся они саморезами. Для большей надежности могут быть использованы металлические уголки.

Проем для двери в новой перегородке требует усиления. Для этого используются дополнительные стойки и горизонтальные перемычки. Порогом будет служить нижняя часть рамы.

https://youtube.com/watch?v=7bbJRTz0h7Y

Прокладка коммуникации в такой перегородке не рекомендуется. Однако если это нужно, то в стойках сверлятся отверстия необходимого диаметра. Электрический кабель прокладывается в специальных защитных гофрированных трубах или жестяных коробах.
