Теплица из металла – что важно для проектирования
Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:
- Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
- Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
- Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
- В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.
На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа
Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.
На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.
[su_youtube url=»https://www.youtube.com/watch?v=6OhCdbqhksU»]
Конструктив
Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.
Металлическая теплица под стекло с открывающейся крышей
Как согнуть металлический профиль для теплицы
Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.
Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.
[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]
Размеры
Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля
Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.
Проект арочной конструкции для самостоятельного строительства
Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.
Односкатное сооружение – идеально для пристройки к дому
Строительство теплицы из профиля для гипсокартона
Перед началом строительства нужно провести замеры. На большом листе сделать чертежи, где чётко обозначить все цифровые значения, места соединения профилей, листов поликарбоната. Продумать технологию работы.
1 этап. Прорезаются стенки теплицы, слегка сложив профиль, подрезается основание. Узловые соединения теплицы загнуть внутрь с помощью киянки.
2 этап. По основанию будущей конструкции выкопать небольшую траншею приблизительно в 35 см и установить туда базовые стойки профиля.
3 этап. На ровном сухом пространстве почвы собираются приготовленные профили. Начинают каркас с любой торцевой стены, последовательно «добирая» секционные составляющие. Шаг между балками определяют от полуметра, чтобы каркас был более жёстким и сотовый поликарбонат не прогибался. Можно фермы комбинировать с направляющим профилем 50/40. Собирают с помощью плоско шляпочных саморезов по металлу 4 х16 мм. Зафиксировать дверной проём. Стенки по низу каркаса соединить.
4 этап. Собирается стропильная система. Шаг между стойками сделать 0,5-1 м. Соединить стропила с элементом жёсткости. Смонтировать коньковый элемент.
5 этап. Отвесом и уровнем проконтролировать качество конструкции. При необходимости – подправить.
6 этап. Залить траншеи цементом. Одновременно будут готовы фундамент и каркас.
7 этап. После полного застывания цемента начинают крепить поликарбонат. Сначала вырежьте листы по нужным размерам. Особенно аккуратно готовьте поликарбонат для кровли, так как на уровне конька нужно будет оставить небольшой зазор. Монтировать листы лучше внахлёст, начиная с крыши, спускаясь к стенам. Места крепления соединять на саморезы 4,2х25 мм с пресс шайбой и резинками, закреплять шурупами. Делать их ближе к углу профиля, где жёсткость и соответственно надёжность крепления больше. Проклеивать двусторонним скотчем. Последней обшивается стена с дверным проёмом. Видео по технологии монтажа сотового поликарбоната можно посмотреть ниже.
Щели в подобной конструкции возможны по контуру форточек или дверей, что можно блокировать дополнительным брусом по периметру.
Самодельные строения из профиля для гипсокартона имеют отличные отзывы от садоводов и стоят на участке не один год. Единственный их недостаток – некоторая хрупкость конструкции, которая предполагает использование в бесснежный сезон, монтирование съёмной крыши либо установку подпорок по всей конструкции. Аккуратно используя теплицу из профилей можно сохранить её на несколько сезонов, что безусловно окупит затраты на установку.
Освещение и обогрев теплицы: важные моменты
Что значит свет для культур
Растения, «живущие» в теплице, помимо нормального полива, и внесения необходимого количества удобрений, нуждаются также и в свете, который влияет на их рост, и плодоношение. Причем, каждой культуре нужен свой световой режим. Например, капуста и корнеплоды. Солнечные лучи они должны получать как минимум 12 часов в сутки. А фасоль и кабачки – всего 7-8. Этого будет достаточно для нормального роста, и получения обильного урожая.
Какое должно быть освещение, и сколько его нужно
Все тепличные растения можно разделить на несколько видов – в зависимости от необходимой продолжительности освещения, и его интенсивности:
- короткого дня. Таким культурам будет достаточно до 10-и часов освещения в сутки. Его интенсивность может быть любой. К ним относятся: помидоры, кабачки, баклажаны, перец, фасоль;
- длинного дня. Эти растения нуждаются в двенадцатичасовом освещении. К ним относятся: чеснок, корнеплоды, капуста, лук;
- нейтральные культуры. Для таких культур интенсивность и длительность получения света не играет большой роли. Например, роза.
Каким должно быть освещение
Растениям необходим белый свет, так как они могут максимально адаптироваться к нему. Но, организовать такое освещение довольно трудно. Поэтому, можно применять устройства, излучающие свет из красно-синего спектра. Их нужно чередовать на разных этапах роста культур
Когда проводится расчет для теплиц зимнего типа, важно подсчитывать не только количество предполагаемых затрат на электроэнергию, но и составить план освещения, а также рассчитать расположение осветительных приборов
Сколько нужно света, и каким растениям
Все культуры можно разделить на светолюбивые, и теневыносливые. Так, зеленые растения (огурцы, зеленый лук, помидоры и т.д.) нуждаются в наиболее интенсивном освещении, а освещать на протяжении суток их нужно как минимум 10 часов. А цветы могут расти в затененных местах, им такое длительное освещение не требуется. Обычными лампами освещать теплицу нельзя, так как они не просто могут выйти из строя, но и очень быстро нагреваются, что сильно нарушает микроклимат в теплице.
Как выбрать лампу
Люминесцентные
Имеют наиболее подходящий спектр излучения. На рынке можно найти массу вариаций таких осветительных приборов: по форме, размеру, мощности. Монтироваться они могут как вертикально, так и горизонтально. Но, их яркость зависит от сетевого напряжения, и, если оно будет пониженным, то устройство может попросту не включиться.
Натриевые
Эти осветительные приборы были созданы именно для освещения теплиц. Они максимально качественно имитируют солнечный свет, но в их спектре мало синей гаммы. Поэтому, для ускорения роста растений они не пригодны. Главный плюс – экономичное расходование электроэнергии, наряду с «подачей» достаточного количества света. На такие устройства часто ставят специальные отражатели, которые способны увеличить интенсивность освещения.
Светодиодные
Современный метод освещения теплиц, ведь такие лампы могут не только излучать синий и красный цвет, но и комбинировать его. На рынке есть и такие устройства, которые излучают исключительно белый свет, что максимально соответствует солнечным лучам.
Второй плюс светодиодов – экономичность. Они могут служить очень долго, практически не расходуют электроэнергию, и светят максимально ярко. Поэтому, с ними можно выращивать овощи и фрукты круглый год.
Изготовление парника бабочки своими руками
Процесс изготовления парника не представляет особой сложности, если владелец участка обладает некоторыми навыками работы с инструментами и запасся необходимыми материалами. Вся процедура может быть разделена на несколько этапов, которые удобнее будет рассмотреть по отдельности.
Выбор материала
Первым шагом должен стать выбор материала для изготовления несущего каркаса. Здесь могут быть разные варианты, в зависимости от навыков и предпочтений пользователя. Оптимальным вариантом считаются трубы прямоугольного сечения, но могут быть использованы и другие материалы — древесина, металлопластиковые или полипропиленовые трубы.
В качестве прозрачного покрытия рекомендуется использовать сотовый поликарбонат — он обладает наиболее удачным набором рабочих качеств.

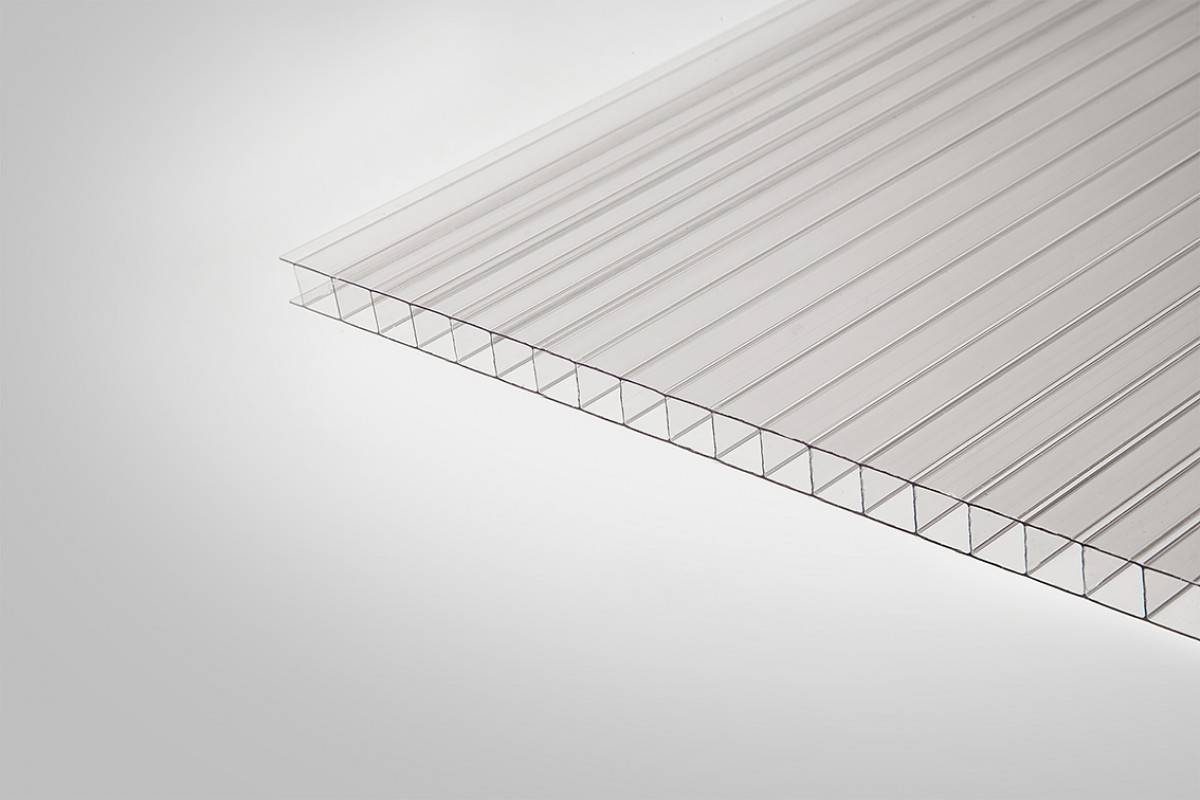

Сотовый поликарбонат
Составление чертежа
Перед началом работ надо составить сборочный чертеж (эскиз). Многие пренебрегают этим этапом, считая его лишней тратой времени. Однако это единственный способ полностью продумать все рабочие моменты, определиться с размерами, составить полный перечень материалов, инструментов и крепежных деталей (спецификацию). Ее берут с собой в магазин и закупают сразу все необходимое для изготовления парника.
Инструменты и материалы
Для сборки парника бабочки понадобятся:
- болгарка с отрезным и шлифовальным кругом;

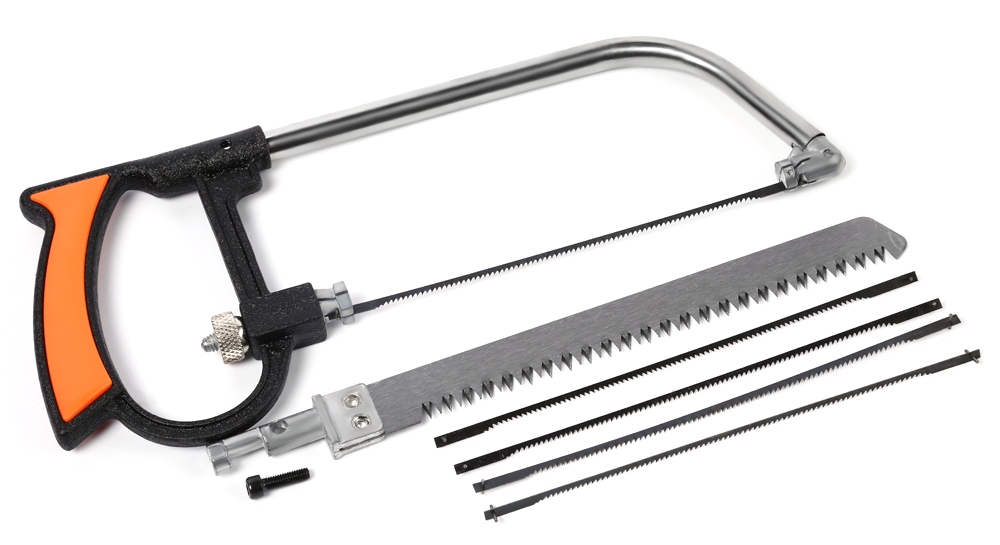

- ножовка с мелким зубом для резки поликарбоната;
- сварочный инвертер с электродами;
- электродрель с набором сверл;
- электрический или воздушный распылитель для нанесения краски (можно использовать обычную кисть);
- стальные трубы прямоугольного сечения;
- поликарбонат толщиной 6-8 мм;
- специальные крепежные комплекты для поликарбоната;
- шарниры и саморезы для них;
- краска для каркаса.
Изготовление несущей конструкции
Сборка каркаса производится в следующей последовательности:
- нарезка труб по размерам;
- изготовление дуг. Для этого надо изготовить шаблон, по которому делают полукруглые дуги для боковых деталей и сегменты для боковых частей створок;
- сваривают все детали в нужных местах. Зачищают места сварки, обрабатывают болгаркой со шлифовальным кругом;
- устанавливают шарниры, прикрепляют створки;
- на каркас наносят защитное покрытие.
Как вариант, вместо сварки можно использовать резьбовые соединения.
Установка поликарбоната
На подготовленный каркас устанавливается прозрачное покрытие. Оно состоит из 4 элементов — две полукруглых боковых стороны и покрытие для створок. Для резки используют пилу с мелким зубом (можно взять электролобзик). Торцы закрывают П-образным профилем для пластиковых стеновых панелей — это позволяет сохранить чистоту и прозрачность поликарбоната.
Мнение эксперта
Гончаренко Сергей
Садовод с 20-летним стажем и богатым опытом
Установку производят на специальные крепежи для поликарбоната с широкими пластиковыми шайбами и резьбовыми элементами. Необходимо помнить — материал гнется только в поперечном направлении, поэтому при раскрое листов надо учитывать направление.
Деревянная конструкция
Виды профиля для теплицы своими руками из поликарбоната
Они могут быть: из дерева, металла, пластика, гипсокартона, алюминия и т.д. Какой вид выбрать – зависит от режима функционирования каждой конкретной теплицы. Например, если конструкция будет нетяжелой, то можно выбрать пластик. Для массивных теплиц применяется оцинкованный металлический профиль. Если конструкцию будут эксплуатировать на протяжении всего года, то материал должен обладать повышенными показателями прочности, ведь на конструкцию будут падать природные осадки, и создавать дополнительную нагрузку.
Профильная труба – самый популярный тип материала, используемый для возведения каркасов теплиц. А обусловлено это следующими факторами:
- Имеет ребра жесткости, которые позволяют ему стойко переносить различные нагрузки, которые не станут причиной деформации конструкции.
- Низкая цена.
- Малый вес.
- Если правильно выбрать трубу, то она позволит соорудить теплицу практически любого типа.
- Простота установки.
- Отменная прочность, независимо от условий окружающей среды.
Оптимальный размер профильной трубы рассчитывается, исходя из типа сооружения, и определяется задачами, которые профиль будет решать. Чем массивнее будет сооружение, тем большее сечение должен иметь профиль. Как правило, в популярных чертежах тепличных помещений, которые строятся из профильной трубы, указаны размеры 2 на 6 метров, а оптимальное сечение трубы – 2 на 4 см. Конструкционные элементы же закрепляются между собой профилем с сечением 2 на 2 см.
Полезно знать!Форма трубы должна быть прямоугольной, так как такие элементы проще всего монтировать. Плоская поверхность профиля позволяет быстро, да еще и максимально надежно соорудить каркас.
Если выбрано полукруглое сечение профиля, то при сгибании таких элементов основная нагрузка падет на края труб, а их средняя часть будет наиболее прочной. Поэтому, такие профили очень часто используются в арочных теплицах. Тут самая главная проблема состоит в том, есть ли у огородника трубогиб. Ведь, если сгибать такой профиль руками, то нереально получить идеально ровную, красивую конструкцию. Если же трубогиба все-таки нет, то каркас лучше монтировать на одно- или двухскатную крышу. Делается такой каркас из профиля 2 на 2 см.
При разработке собственноручных чертежей каркасов стоит опираться на стандартные варианты из профиля. Особенно это касается длины труб. Конечные размеры должны быть подобраны таким образом, чтобы при нарезке расходников оставалось наименьшее количество отходов.
Необходимые чертежи для изготовления теплицы из профиля своими руками
Можно самостоятельно сконструировать теплицу практически любых форм и размеров из разных материалов. Причем, некоторые материалы можно найти бесплатно на строительных свалках, в частности разные профили и обрезки пластиковых труб. Только необходимо выполнить расчет, посмотрев учебное видео, и нарисовать чертежи с тем, чтобы можно было правильно нарезать материал и рассчитать его объем. Наиболее часто изготавливают теплицу из дерева, так как это материал легко обрабатывать, можно, при необходимости, увеличить размеры теплицы в длину.
Также, при строительстве такого вида теплицы, можно комбинировать разные материалы:
Поликарбонатный лист также легко крепиться к деревянному каркасу с помощью саморезов. Есть и другие виды теплиц, которые можно изготовить и из других материалов, например, изготавливают из обрезков пластиковых труб, металлопластиковых из металлического профиля, главное, чтобы его толщина позволяла выдерживать не только свой вес, но и вес клеенки.
Чтобы теплица выдерживала в зимний период вес снега и прочую непогоду, необходимо предусмотреть создание усиленного каркаса, который позволит успешно противостоять непогоде. Например, для этого отлично подойдет система профилей зигзаг.
Тем, кто не хочет самостоятельно возиться с постройкой теплицы из какого-либо материала, может приобрести готовые комплекты, продажа теплиц обычно осуществляется через розничные магазины. Также готовые теплицы, например, марки Омега популярны. Можно заказать изготовление теплицы, практически в каждом городе есть завод, который может выполнять частные заказы по заранее сделанным чертежам. Причем производство, например профильной теплицы не займет много времени благодаря хорошему оборудованию.
Процесс строительства теплицы
После того как фундамент полностью застынет, можно приступать к изготовлению теплицы из профильной трубы, опираясь на чертеж.
Сделать каркас из металлических труб голыми руками не получится.
Для этого необходимо иметь специальные приспособления и инструменты: дрель, чтобы проделывать отверстия, болгарку для резки труб и сварочный аппарат для приваривания деталей к основной конструкции.
Как сделать каркас из труб
Чтобы возвести каркас теплицы своими руками из профильной трубы, нужно в первую очередь сделать нижнюю обвязку. Для этого возьмите трубу с сечением 40х20, приложите ее к основанию и отметьте места соединений с фундаментом. Если предполагается крепление на анкерные болты, то в трубах нужно проделать отверстия, а затем прикрутить специальными гайками. Если в бетоне спрятаны закладные элементы, то трубы к ним привариваются.
Проделайте эту операцию со всеми сторонами теплицы и соедините между собой сваркой все части нижней обвязки. Далее следует отрезать и приварить с шагом в один метр вертикальные трубы и основные элементы крыши под углом 30 градусов. После этого производится сварка средней горизонтальной стяжки из профиля сечением 20х20. Далее изготавливается верхняя стяжка, к ней привариваются остальные детали крыши и центральная труба.
Сборка торцевого пролета
Но можно сделать по-другому: трубы не разрезать на куски, а только надрезать в нужных местах болгаркой и аккуратно согнуть. В этом случае целесообразно приобретать трубы длинной 12 метров, которые позволяют полностью изготовить один пролет конструкции. Если выбран этот способ сборки, то каждый пролет собирается отдельно, а потом приваривается к нижней обвязке. После того как будут собраны своими руками все основные элементы каркаса парника из профильной трубы, приваривается средняя и верхняя горизонтальные стяжки.
Как накрыть теплицу поликарбонатом
Для крепления листов используются саморезы с термошайбами, которые устанавливаются с шагом 20-30 см. Предварительно в трубах проделываются отверстия диаметром на 2 мм больше, чем у саморезов. Это поможет избежать образования трещин на покрытии при терморасширении.
Правильное крепление поликарбоната к каркасу
Листы с двух сторон покрыты специальной пленкой, но только лицевая сторона, на которую обычно нанесен логотип производителя, обеспечивает защиту от ультрафиолетового излучения. Перед укладкой удалите пленку с внутренней стороны, наружную лучше снимать после монтажа. Поликарбонат имеет сотовую структуру, куда может попадать пыль, мелкие насекомые и жучки, поэтому ее торцы защищают силиконовым герметиком или клеевой лентой, ее также накладывают на места стыков.
Поликарбонат можно крепить при помощи специального соединительного профиля, состоящего из двух направляющих. Одна его сторона крепится к каркасу, затем в него устанавливаются листы и закрываются другой частью профиля. Этот способ получается дороже, чем с использованием саморезов, но он является более надежным и обеспечивает покрытию долгий срок эксплуатации.
Крепление с помощью разъемного профиля
Видео-урок и советы профессионала
Чтобы в деталях посмотреть, как сделать теплицу из профильной трубы своими руками, посмотрите видео, в котором мастер рассказывает о личном опыте строительстве и делится секретами.
Делаем тепличное освещение своими руками
Во-первых, необходимо провести от домашнего электрощитка отдельную электролинию с помощью провода, протянутого к теплице. Если сооружение «работает» круглый год, то кабель стоит протягивать по земле, а еще лучше – под ней. Поверху проводить линию не стоит – она может повредиться при сильных ветрах или других природных явлениях.
Какие инструменты и материалы нам необходимы
После того, как кабель протянут, нужно сделать его разводку, а потом установить выключатели и осветительные приборы. Если ранее вы не выполняли подобных работ, тогда стоит обратиться к электрику. Если же вы все-таки сами будете монтировать свет, тогда нужно позаботится о том, чтобы у вас под рукой было следующее:
- провод необходимой протяженности. Он нужен для того, чтобы можно было организовать освещение по всему периметру теплицы;
- осветительные приборы. Их мы будем монтировать как над грядками, так и над отдельными культурами;
- пара-тройка выключателей, датчик-автомат. Эти устройства будут включать/выключать свет в ручном, и автоматическом режиме.
Провод обязательно должен быть заизолирован, ведь он будет применяться в условиях повышенной влажности, что может привести к короткому замыканию. Если постройка капитальная, то лучше вырыть под него траншею, или расположить в коробах.
Освещаем теплицу светодиодами
После подведения кабеля необходимо установить в теплице столбцы, и вырыть траншею. Все остальные работы будут проводиться непосредственно с «разбросом» светильников по теплице. Расчет кабеля и количества ламп проводиться индивидуально
Важно учитывать мощность сети электроэнергии, и площадь помещения. Светодиоды монтируются как можно ближе друг к другу, чтобы каждое растение получало достаточно света
Покупать стоит LED-лампы с функцией регулировки интенсивности свечения, чтобы в процессе роста культур можно было подбирать максимально оптимальные режимы.
Проектируем поликарбонатную теплицу: стоимость материалов, размеры
Листы этого материала очень удобно раскраивать, они прекрасно поддаются сгибанию, стойко переносят различные физические нагрузки. Поликарбонат прекрасно пропускает солнечные лучи, но защищает растения от неблагоприятного влияния ультрафиолета. Все это позволяет выращивать культуры максимально быстро.
Для теплицы толщина поликарбоната должна подбираться в зависимости от сезона использования. Например, если возводится летняя теплица, то оптимальным вариантом будет толщина в 0,5-1 см. Если это зимняя постройка, имеющая автономное отопление, то можно брать поликарбонатные листы толщиной и вовсе в 10-15 мм.
Среднерыночная стоимость одного «квадрата» варьируется в пределах 300-1500 рублей. Зависит она от толщины листа, его качества, а также наличия дополнительного защитного слоя от УФ-излучения.
Разрабатывая свои чертежи, стоит обратить внимание на такие факторы:
- стандартные размеры листов;
- максимально экономный раскрой;
- показатели расширения материала при нагревании;
- максимально возможный радиус сгибания после раскроя;
- возможность сопротивляться нагрузка в конкретном регионе страны;
- наличие вспомогательных элементов, которые нужны для постройки: планок для соединения, перфорированной ленты, саморезов, шуруповерта, термических шайб, и т.д.
Стандартный поликарбонатный лист имеет ширину 2,1 м. Ребра жесткости расположены вдоль него. Края поликарбонатных листов, которые будут сгибаться, или закрепляться горизонтально, всегда монтируются на профильные опоры. Расстояние от стойки до стойки должно составлять или 1 мм., или 0,7 мм. Листы должны располагаться встык, после чего крепиться между собой специальными планками. Крепление выполняется с помощью саморезов, вместе с термическими шайбами, чтобы все стыки были герметичны.
Полезно знать!Создавая чертеж, пристально относитесь к расстоянию между горизонтальными и вертикальными стойками, а также перемычками. Это фактор – залог максимальной прочности всей конструкции.
Не забывайте учитывать в схемах и наличие зазоров, которые могут быть между стыкующимися плитами. Особенно это касается углов. Под саморезы стоит сверлить отверстия чуть большего диаметра, ведь материал будет расширяться при нагревании летом. Если не учитывать всего вышеперечисленного на этапе создания чертежа, то покрытие либо будет слишком хилым, либо покоробится летом, а в период зимних морозов и вовсе может разорваться. «Соты» (ячейки) листов должны находиться в вертикальном состоянии, чтобы конденсат мог свободно стекать наружу.
