Узкие модели

Уменьшить ширину обычно требуется при монтаже настенного унитаза в узкую нишу или при расположении рядом с ним навесных шкафчиков. Такие рамные инсталляции имеются у большинства именитых брендов:

Модель Grohe Rapid SL 38713 001 имеет ширину рамы 0,42 м при стандартной высоте 1,13 м, смывной бак здесь однорежимный — 6 л с 3 литровым аварийным запасом, толщина изделия увеличилась до 167 мм.

Geberit Duofix Sigma – ширина 415 мм за счет увеличения глубины установки до 170 мм, высота 1120 мм осталась прежней.

У компании Cersanit нет отдельных зауженных инсталляций, но их стандартные модели изначально имеют малую ширину. Link Pro, Vector и Leon New шириной 395 мм дополнительно уменьшены по высоте до 1050 мм. Aqua 40 имеет ширину 410, высоту 1130 мм, глубину 142 мм.

Монтаж конструкции

Для установки встраиваемой конструкции унитаза своими руками используются крепёжные элементы как входящие в набор изделия, так и приобретаемые отдельно (например удлинённые шпильки для монтажа чаши унитаза). Они должны браться с запасом прочности, так как будут испытывать значительные механические нагрузки.

На заранее нанесённых отметках перфоратором проделываются отверстия для установки распорных дюбелей. Любая модель инсталляции имеет крепления в вертикальной и горизонтальной плоскости.
С помощью болтов и регулировочных гаек, которые входят в комплект, устанавливается и фиксируется корпус инсталляции.

Ему следует задать правильное пространственное положение соответствующим крепежом, отвечающим за горизонтальную или вертикальную ориентацию. Выставляя корпус сантехнического изделия, пользуются строительным уровнем.

Регулировка горизонтальной части инсталляции для унитаза осуществляется ножками несущей рамы, которые фиксируются в определённом положении на требуемой высоте.

Регулировка корпуса по вертикали выполняется подгонкой анкера, который затем следует надёжно законтрогаить.

Обшивка инсталляции

Обшивка нужна для того, чтобы скрыть все коммуникации в коробку или за перегородку.

Хорошим материалом для этого послужит лист гипсокартона размером от пола до потолка. Крепится он на направляющий металлический профиль, который нужно установить по стенкам и стяжке.

После установки саморезами прикручиваем ребра жесткости из профиля CD. По итогу получаем обрешетку, на которую и будет крепиться перегородка.

Чтобы завершить установку – нужно высверлить в гипсокартоне отверстия под шпильки унитаза и патрубки.

Затем вырезается окошко для панели с кнопками. Далее можно приступать к обшивке инсталляции и установке унитаза на инсталляцию.

Технология установки на инсталляцию

Монтаж подвесного унитаза при помощи специальной рамы, установленной в стене, дороже, но надежнее и быстрее.

Инсталляция должна монтироваться к полу и капитальной стене

Этапы монтажа:

Установка стальной рамы – через специальные отверстия она крепится к капитальной стене и полу при помощи дюбелей. На месте монтажа выводят канализационную и водопроводную трубы. Раму (инсталляцию) следует проверить на ровность при помощи уровня. Она должна быть четко параллельна стене, к которой крепится. На этом этапе выставляется и высота установки подвесного унитаза – 40-43 см. Она зависит от роста владельцев квартиры.

Высота чаши унитаза регулируется во время монтажа

Подводка воды к бачку. Она может быть гибкой или жесткой. Специалисты настаивают на жестком варианте, так как он служит значительно дольше. Пока монтируется подводка, вентиль в бачке находится в закрытом состоянии.

На время работ слив воды из бачка следует перекрыть

Соединение унитаза с системой канализации. Выпуск унитаза вставляют в канализационный отвод, закрепляют соединение при помощи гофры. После монтажа необходимо протестировать систему – сделать пробный слив. Для этого чашу унитаза на время полностью прикручивают к раме. Затем ее снова снимают, так как обычно она устанавливается на заключительном этапе.

Многие комплекты с инсталляцией подключают к канализационной трубе без использования гофры

Обшивка рабочего участка листами гипсокартона. Для сантехнического узла выбирают листы водостойкого двойного гипсокартона, более прочного, чем обычный. Панели монтируют к раме и металлическому профилю, который крепится на стене. В прилагаемой к изделию инструкции есть подробная схема раскроя материала с местами выреза необходимых отверстий. Может быть два варианта обшивки: на площадь всей стены или только для закрытия инсталляции. Во втором случае над чашей унитаза появится импровизированная полочка.

Импровизированную полку над унитазом и биде можно использовать для декора или нужных вещей

Облицовка перегородки керамической плиткой или панелями, аналогичными отделочному материалу санузла.

Облицовка стены за унитазом должна гармонировать с остальной отделкой помещения

Финишный этап – установка настенного унитаза, конкретно – его чаши. Она навешивается на отведенную часть стального каркаса при помощи двух шпилек.

Листы гипсокартона с облицовкой закрывают инсталляцию и сливной бачок, оставляя чашу унитаза и кнопку слива

Особое внимание следует уделить правильной установке инсталляции, так как от нее зависит верное выполнение последующих работ

Особенности конструкции

Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.

Главной особенностью изделия является то, что на виду остается лишь чаша.

Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.

У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.

Распространен вариант крепления сразу двух инсталляций – унитаз и биде.

Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.

Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.

В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.

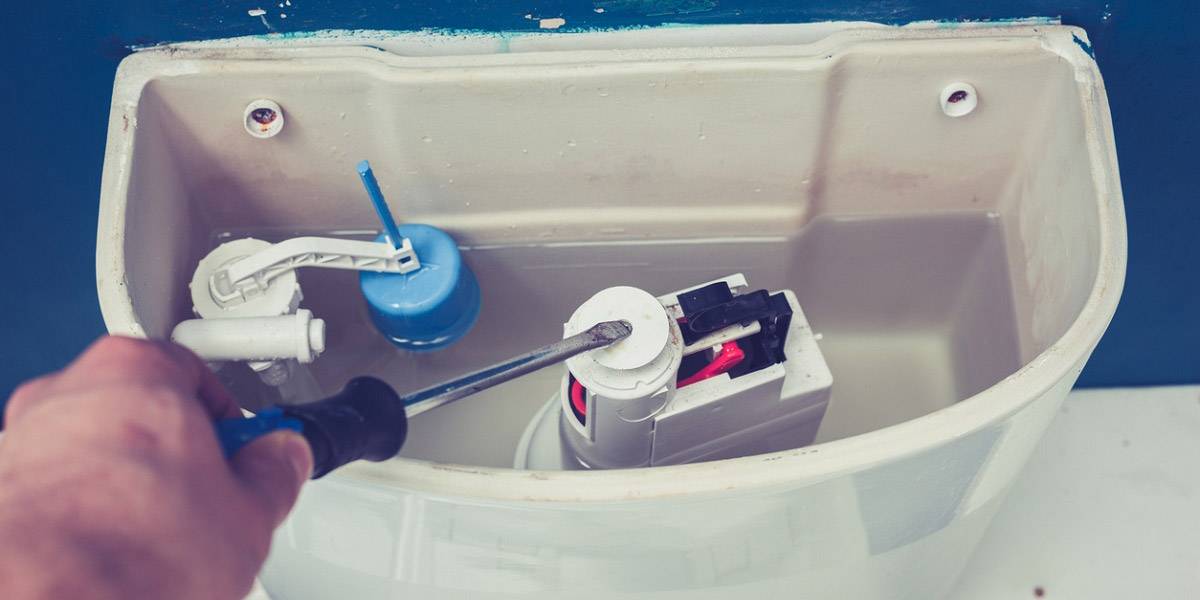

Особенности механизмов бачка инсталляции унитаза

В большинстве случаев ремонт подвесного унитаза связан с проблемами сливной и заливной арматуры бачка. Работа всех механизмов инсталляции взаимосвязана. При нажатии на клавишу смыва открывается клапан слива, заданный объем воды уходит в чашу. Как только сливной клапан закрывается, включается заливной механизм. Как только бачок наполнится, подача поды автоматически перекроется.

Арматура бачков скрытого монтажа имеет простой принцип работы. Страдает она от естественного износа резиновых, силиконовых комплектующих из-за жесткой воды или деформаций пластиковых деталей.

Как выбрать подвесной унитаз?

Отметим, что подвесной унитаз обладает рядом преимуществ перед обычным:

гарантирует чистоту в санузле;
компактен. Занимает мало места, в отличие от обычного унитаза;
обладает вариантами слива воды: 3 или 6 литров. Это обеспечивает экономный расход воды;
несмотря на кажущуюся хрупкость, обладает большой грузоподъёмностью до 400 килограмм.

Благодаря своим преимуществам, подвесной унитаз набирает популярность установки в санузлах. В зависимости от габаритов подразделяется на:

маленьких, длиной до 54 см. Устанавливаются в помещениях с маленькой площадью;
средних, которые имеют длину 54 – 60 см. Это наиболее распространённый вариант;
больших, имеющих длину до 70 сантиметров. Подходят для пожилых и крупных людей.

Примечание

Важно при установке! Подвесной унитаз должен быть закреплён на расстоянии 18 – 23 см от инсталляции. Поэтому перед покупкой следует заранее произвести замеры

Устройство

В магазинах для дома вы увидите большое разнообразие необходимого вам изделия для санузла

Обратите внимание на страну-изготовителя. Качественные инсталляции продаются с готовыми для установки отверстиями

Также содержат в комплекте необходимые элементы крепления: шурупы, дюбели. Однако головки у них бывают пластмассовыми и настроены для работы с определёнными ключами. Установка требует надёжного крепления. Если у вас стены несущие, то приобретайте отдельно анкерные болты.

Чтобы облегчить задачу, покупайте все изделия от одного и того же производителя. Тогда нестыковок при установке не произойдёт. Все детали изделии одного и того же производства рассчитаны до мелочей, поэтому с крепежом проблем не будет.

Если беспокоитесь за надёжность стены, то используйте специальное крепление для анкеров. Тип конструкции и размер при этом не важен.

Если решили закрепить конструкцию не только к стене, но и к полу, то дополнительные материалы, скорее всего не понадобятся. Можете использовать те, которые имеются в комплекте.

Чаще всего, стандартный подвесной унитаз будет иметь размер 40х55 см. Тогда за унитазом следует выделить место в ширину 10 – 25 см, а в длину 35 – 50 см. Для удобства пользования унитазом, нужно выделить ещё свободное место по 20 см с обеих сторон и 80х60 см спереди.

Типы инсталляций

Подвесной унитаз в комплекте с инсталляцией смотрится гармонично, не нарушает дизайн, экономит место. Такой способ выигрывает по сравнению с другими, особенно если работы проводят в старых строениях. Сантехнику следует прочно закрепить к вертикальным ограждениям, поэтому рама из металла придется кстати.

Разновидности инсталляций:

Блочная. Используют для монтажа к несущим стенам из камня или кирпича. У конструкции нет опорных элементов для фиксации к полу. Размеры по глубине 151 – 300 мм, высоте — 800 – 1000 мм, ширине — 500 – 600 мм.
Рамная. Боковые стойки крепят к полу. Есть возможность регулировать унитаз по высоте от пола. Размеры по глубине 150 – 350 мм, высота составляет до 1400 мм, ширина аналогичная блочному типу — 500 – 600 мм.

Выбирают тип инсталляции с учетом материала и конструкции стен в туалете, обращают внимание на наличие требуемого пространства по размерам. В стеновой нише капитальных стен применяют блочный вид, а рамная хорошо зарекомендована себя в слабых перегородках, например, из гипсокартона, ОСБ панелей

Какую инсталляцию будете устанавливать?

Блочную
13.33%

Рамную
70%

Я еще выбираю
16.67%

Проголосовало: 30

Стандартные модели

Высота инсталляции должна обеспечивать расстояние от напольного покрытия до верхнего края бортиков унитаза 40 см, так как это международный стандарт. Соответственно от чистового пола до оси канализационного патрубка выдерживается размер 229±1 мм.

Бачок всегда расположен выше системы водоотведения, его объем составляет от 6 литров, что является стандартным количеством воды для нормального смыва твердых отходов. Некоторые фирмы обеспечивают запас воды 3 л, объем резервуара при этом увеличивается до 9 л. Либо предлагают экономичные модели бачков с малым объемом смыва — 2,4/4 л.

Самыми низкими читаются инсталляции 80 см, при этом увеличивается или толщина бака, или его ширина, чаще понемногу оба этих размера. Для получения узких инсталляций, придется увеличить высоту и толщину смывного бачка.

Стандартными размерами рамной инсталляции, считается высота 110-120 см, ширина примерно 50 см и толщина 12–15 см. При этом толщина указывается в документации без учета канализационной трубы, наружный диаметр которой равен 110 мм.

У производителя Grohe стандартные габариты рамных инсталляций Rapid SL составляют 1130 мм в высоту, 500 мм в ширину и 130 мм в глубину в верхней части, как на чертеже ниже:

Глубина установки может регулироваться до 230 мм.

При этом модели могут отличаться конструкцией бачков, комплектацией (шумоизоляция, смарт-панели, прочие дополнительные опции). Особенностями конструкции являются:

Компания Roca предлагает коллекцию рамных конструкций стандартного размера:

Duplo WC — ширина 500 мм, высота 1090, глубина 140 – 195 мм;

Duplo WC

Duplo WC Smart – ширина 500 мм, высота 1190, глубина 140 – 195 мм;
Duplo WC Smart
Duplo WC Freestanding – ширина 500 мм, высота 1120, глубина 160 мм;
Duplo WC Freestanding

Габариты базовой модели Tece — TeceProfil: ширина 500 мм, высота 1120 мм, глубина 150.

Базовая модель от Alcaplast — Sadromodul AM101/1120 имеет габариты: 1120 мм (высота), 510 мм (ширина) и 125 мм (глубина).

Также у Tece есть модель Jadromodul АМ102/1120 для установки в панельных домах — имеет дополнительные лапки для установки враспор в стандартных туалетах (от 830 до 1200 мм);

У бренда Geberit стандартными для рамных инсталляций считаются размеры 120 мм (толщина), 500 мм (ширина) и 1120 мм (высота) с возможностью регулировки в пределах 200 мм по вертикали. Всего у компании разработано три серии подобных систем скрытого монтажа:

бюджетная Delta – рамка открытого типа не имеет сверху перекладины, клавиши спуска пластиковые, выполнены в трех базовых расцветках;

Delta

элитная Sigma – рамка с верхней перекладиной, 80 с лишним вариантов дизайна кнопок слива;

Sigma

универсальная Omega – стандартными размерами обладает только одна модель из трех, от предыдущего варианта серии Сигма она отличается только конструкцией бачка.

Omega

Производитель Cersanit:

Инсталляция AQUA 40

AQUA 40

Инсталляция LINK PRO

LINK PRO

Производитель Viega именует рамные инсталляции «элементы для унитаза серии Prevista Dry». Стандартом на этом предприятии считаются габариты 1120 мм по высоте, 500 мм по ширине и 120 мм по глубине установки.

Имеются варианты с дополнительными опорами, креплением шпилек к стене, возможностью отбора воздуха в выпускной коллектор вентиляции из чаши унитаза.

Из чего состоит инсталляция

Конструкция, принимающая на себя вес подвешенной чаши вместе с сидящим на ней человеком, а также служащая для коммуникации подведенной водоразборной арматуры, должна быть прочной, жесткой и крепко крепиться к стене или полу. По сути инсталляция состоит из стальных элементов определенного сечения, образующих практически монолитное пространственное решение.

Практически все современные сантехнические приборы для туалетной комнаты оснащаются функцией двойного слива: это помогает рационально расходовать воду.

А еще инсталляция для приставного унитаза, является своеобразным переходником, в котором смонтированы бачок с системой смыва, выпуск канализации и арматура для подачи воды. Решение полностью готовое к монтажу, поэтому ничего дополнительно настраивать и подбирать не требуется. Именно поэтому тип крепления четко привязан к определенному виду унитаза

И важно заранее учесть все необходимые нюансы, чтобы избежать возможных ошибок

Демонтаж унитаза

При снятии старого унитаза, необходимо принять особые меры предосторожности, чтобы избежать протечки воды, что, в худшем случае, потребует дальнейших мер по реконструкции. Поэтому, во избежание типичных ошибок, ниже приведено пошаговое руководство для непрофессионалов

Перекрытие воды

Первым шагом в демонтаже туалета является отключение воды. Это можно сделать простым перекрытием краника. Однако, бывают ситуации, когда клапанами уже не пользуются длительное время, и они успевают заржаветь. В таком случае, следует перекрыть основной стояк и в процессе ремонта поменять заодно и краник.

После перекрытия крана следует полностью спустить из бачка воду.

Отсоединение шланга подачи воды

Сбоку сливного бачка имеется гибкий шланг, по которому поступает вода для смывания. Крепится он с помощью обычных гаек, которые отвинчиваются очень просто.

Снятие сливного бачка

Бачок для слива крепится к унитазу двумя длинными болтами. Для того чтобы их отвинтить, сначала нужно снять крышку бачка. Потом, при необходимости, промокнуть губкой излишки влаги (если внутри осталась вода, она обязательно прольется на пол через отверстия снятых болтов). Может сложиться ситуация, когда винты заржавели, т.к. в течение многих лет контактировали с водой, тогда поможет специальное средство против ржавчины.

После ослабления болтов, следует аккуратно снять сливной бачок, раскачивая его в разные стороны для равномерного извлечения.

Снятие напольного унитаза

Унитаз, как правило, крепится к полу, несколькими болтами (возможен вариант, когда под унитаз сначала подкладывают деревянную доску). Для облегчения рабочего процесса, вначале нужно снять крышку от унитаза. Затем обязательно положить на пол тряпки или подставить ведро. Унитаз имеет гидрозатвор, где постоянно находится вода – это своего рода барьер от неприятных запахов с общей канализации. При снятии сантехники, изрядное количество жидкости выливается наружу, в результате чего можно затопить соседей.

Потом необходимо открутить болты у основания унитаза. Если они заржавели, то нужно воспользоваться специальным средством или срезать их болгаркой.

По всей линии основания нужно пройтись острым ножом или лезвием, т.к. зачастую стык между унитазом и полом промазывается герметиком.

Крепление к общей канализационной трубе, очень часто, фиксируется цементом. Для того, чтобы от него избавится можно применить дрель со средним сверлом.

Теперь старый унитаз можно снять, и на этом работы по демонтажу завершаются.

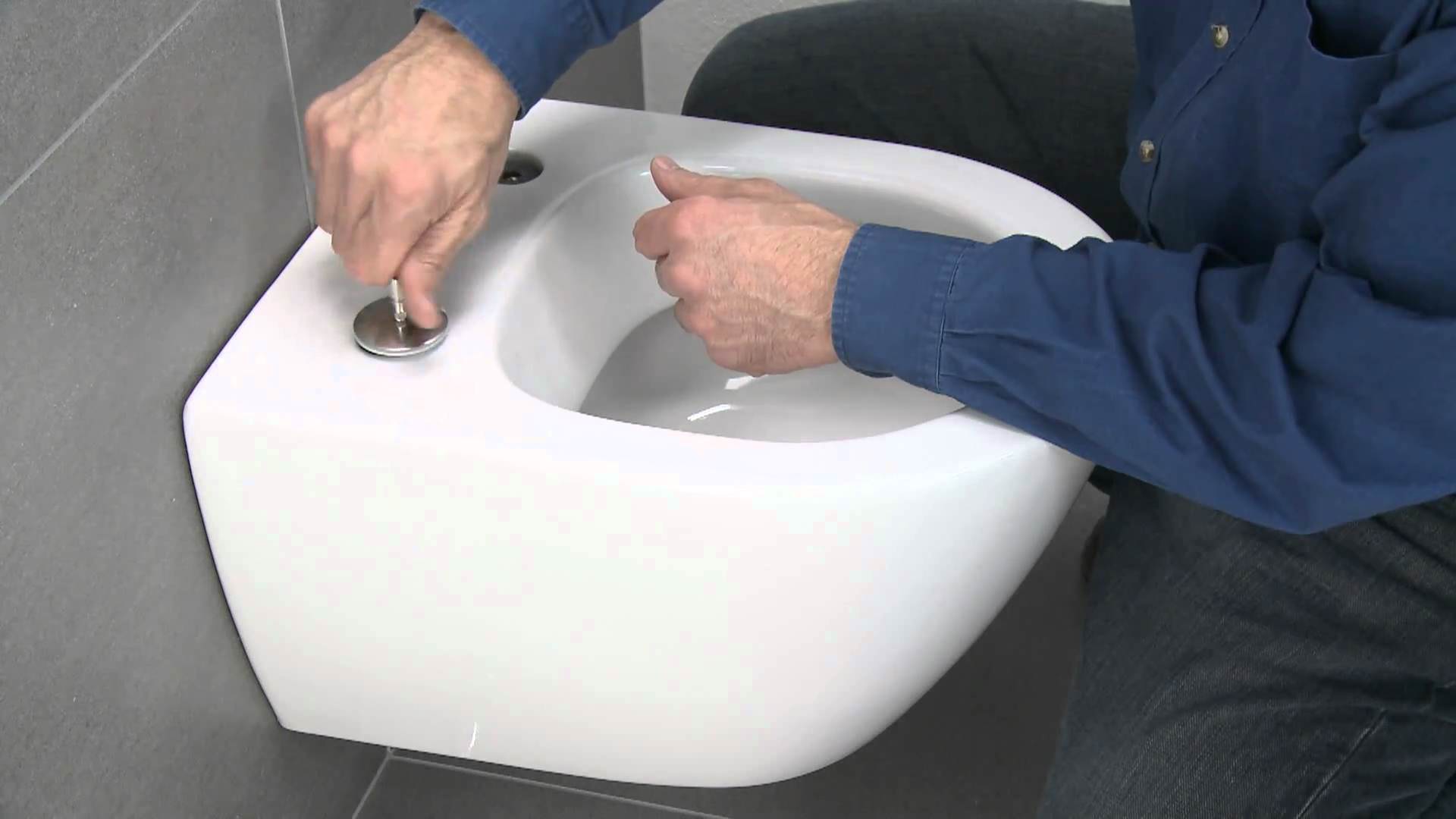

Снятие навесного унитаза

При демонтаже навесного унитаза порядок действий примерно такой же:

вначале нужно ослабить болты, на которых держится унитаз в настенной инсталляции;
потом отключить унитаз от сливного бачка и общей канализации;
окончательно снять унитаз.

Как установить блочную инсталляцию

Блочный тип крепят только к несущей стене, поэтому надо правильно определить место для конструкции в комнате. Далее чертят ось по центру расположения системы.

Затем выполняют следующие установочные работы:

Определяют и отмеряют параметр высоты для всей конструкции, чаще всего, высота системы не более метра. Делают разметку под отверстия для дюбелей, чтобы установить приборы. Равнение держать на центральную ось конструкции. С помощью перфоратора сверлят под необходимый дырки и забивают дюбеля.
В дюбели вкручивают анкерные болты, прикручивают главные элементы системы на винты и гайки. Выравнивают конструкцию в вертикальном и горизонтальном направлении с помощью уровня, заглушек, фиксаторов.
Навесить на каркас бачок с помощью креплений, идущих в комплекте.
Проводят коммуникации. К бачку подводят трубу для водопровода, выход в канализацию с помощью пластмассового хомута прикрепляют к конструкции. Все стыки смазывают герметиком.
Вкручивают в подготовленные отверстия штифты, на шпильки насаживают муфты, патрубки системы должны соответствовать по размеру. Для обеспечения амортизации уплотнить прокладками, далее монтируют сам унитаз, обрабатывая герметиком все соединения. Если необходимо, то для сливного шланга используют хомуты для фиксации. Проводят тест на герметичную работу системы и выполняют отделку стены, которая прячет за собой трубы конструкции и бачок.

Ниша для инсталляции

Все начинается с создания ниши для будущей инсталляции. На нее будет крепиться сам унитаз, а через штрабы обычно проходят коммуникации. В этом вопросе есть свои тонкости.

Если помещения для установки инсталляции не большое, то для монтажа удобно использовать стенку рядом с которой проходят коммуникации. Подключать унитаз будет не сложно, не потребуется делать штробы для труб. Монтаж обшивки инсталляции закроет и все коммуникации.

Если помещение большое, то выбираем для крепления инсталляции одну из стен. Для прокладки коммуникаций потребуется сделать штробы, смонтировать перегородку из гипсокартона.

Подготовка санузла

Установка инсталляции осуществляется до выполнения отделочных работ в санузле. Причем «до» означает, что еще не уложена плитка на пол, а в некоторых случаях даже отсутствует стяжка, не оштукатурены стены.

Перед тем как установить подвесной или напольный унитаз вместе с инсталляцией, выбирают подходящее месторасположение. Оптимально для монтажа подходит наименее проходное место или удаленное от двери: сантехнический прибор не должен располагаться на проходе. В ограниченных условиях следует монтировать инсталляцию в угол. В общих случаях сантехники не рекомендуют переносить расположение узла, а советуют поставить унитаз на то же место, где стоял старый. Это значительно упростит работу. Подходит для установки ниша со стояками, но стояки придется раздвинуть.

Если стяжка пола еще не залита, просчитывают ее высоту. К месту установки подводят канализационную и водопроводную трубы. Все трубы необходимо закреплять, чтобы они не двигались до того, как будет заливаться стяжка.

Иногда дизайн помещения требует:

монтажа унитаза под окном;
установки сантехнического прибора на перегородку, разделяющую пространство санузла.

В первом случае необходимо приобрести низкую инсталляцию (ниже 82 см), во втором — целесообразно использовать двойную рамную конструкцию, которая более устойчива.

На стене намечают центральную ось, контуры инсталляции, месторасположения бачка, отверстия для крепежа, в том числе и на полу, отложив необходимое расстояние от стены (не менее 13,5 см).

Рекомендуемые размеры, на которые следует ориентироваться: сиденье от пола — 43 см., кнопка от пола — 100 см., рама от стены — 15 см., бачок от стены — 2см.

ПРИНЦИП РАБОТЫ И ВНУТРЕННЕЕ УСТРОЙСТВО

Схема устройства подвесного унитаза

Прежде чем начинать установку унитаза следует тщательно разобраться с особенностями их конструкции и внутреннего устройства.

Основной частью подвесного унитаза является крепкая стальная рама. Именно она является опорой всей конструкции. Эта рама закрепляется к стене и к полу. Крепление должно осуществляться очень надежно, ведь в результате подвесной унитаз должен выдержать вес человека. Если ваша стена изготовлена из ненадежного материала, например, гипсокартона, то выполнять монтаж не рекомендуется, ведь стена не выдержит такой нагрузки. На раме имеется специальное устройство, которое отвечает за регулировку высоты. На специальные штыри закрепляется чаша.

Облицовка инсталяции

Второй составляющий элемент – сливной бачок, который монтируется в стену. Изготовлен бачок из пластика. Если сравнить его с обычным бачком, то здесь видна существенная разница. Сам бачок достаточно узкий. Монтируется он в стальной каркас. Чтобы избежать появления конденсата бачок изолируется стирополом. Спереди имеется вырез, который позволяет монтировать кнопку для спуска воды. Если требуется ремонт внутренней системы, то используется это отверстие. Преимущество таких бачков в том, что они позволяют спускать воду определенными дозами, например, 3 или 6 литра.

Подвесные унитаз и биде прямоугольной формы

Ну и главной частью всей конструкции является чаша унитаза. Именно она является наиболее используемой деталью. Существует несколько вариантов ее форм, например, квадрат, прямоугольник, овал и т. д. Для крепления используется специальный комплект крепежей. На этом этапе особых трудностей возникать не должно. После установки чаши унитаза, остается смонтировать крышку. Теперь подробней рассмотрим два варианта установки подвесного унитаза на инсталляцию и бетонное основание.

Особенности установки блочной инсталляции

Установка блочной инсталляции

Блочная инсталляция не имеет ножек, поэтому крепления к стене должны быть надежными:

Отмечают высоту от пола – 1 м. Размечают отверстия для дюбелей. Горизонтальность проверяют уровнем, следя за равноудаленностью отверстий от вертикальной оси.
Просверливают отверстия перфоратором. Забивают дюбеля.
Вставляют в дюбеля анкерный крепеж и, выровняв инсталляцию, фиксируют ее.
На крепежные элементы надевают заглушки.
Прикрепляют к основе сливной бачок.
Соединяют систему с коммуникациями: водопроводную трубу подводят к бачку, прикрепляют канализационный выход. С целью соблюдения герметичности обрабатывают соединения силиконовым герметиком.
В дальнейшем инсталляцию замуровывают. Это можно сделать с помощью гипсокартона, пеноблоков, плиточного клея.
Выполняют отделку стены. Закрепляют унитаз.

В целом порядок выполнения монтажа совпадает с инструкцией по установке рамной инсталляции.
