Раскрываем секрет устройства кухонного смесителя

Ремонт и замена картриджей

Для картриджных моделей не всегда замена уплотнительных резинок решает проблему. Иногда требуется менять или ремонтировать сам картридж. Эту работу также можно выполнить самостоятельно.

Чтобы поменять картридж на новый, разбирают смеситель и вынимают износившуюся деталь. Если на корпусе видны трещины, ремонту она не подлежит. Новую деталь устанавливают так, чтобы она оказалась в направляющих. Затем пробуют повернуть картридж рукой. Если он не поддается, значит, он находится в верном положении. Затем собирают смеситель в обратной последовательности.

Важно!

Для замены подбирают картридж, который точно соответствует старому. Поэтому при покупке новой детали обязательно берут с собой изношенную.

Иногда не нужно покупать новую деталь. Для устранения неисправности можно отремонтировать старый картридж, если на его корпусе нет трещин. Ремонт выполняют в следующей последовательности:

  1. Чтобы упростить процесс сборки детали, ставят несколько меток на ее корпусе.
  2. Отжимают фиксаторы отверткой небольшой толщины.
  3. Убирают дно картриджа и извлекают оставшиеся элементы.
  4. Находят причину неисправности. Обычно бывает повреждена какая-то внутренняя деталь.
  5. Для восстановления ее формы используют клеевые составы, пригодные для использования в условиях высокой температуры и влажности. Их наносят на предварительно обезжиренную поверхность соединяемых деталей.
  6. Затем совмещают детали, устанавливая каждую в нужное положение.
  7. Картридж собирают, ориентируясь на ранее проставленные метки.

Варианты запорных элементов

В моделях с одним рычагом могут применяться два вида узлов, регулирующих ток воды. Рассмотрим их устройство подробнее.

Рычаг с шаровым механизмом

Подобный узел представляет собой шар, выполненный из нержавеющей стали, в котором предусмотрены специальные отверстия и крепежные элементы, при помощи которых гильза с расположенным внутри шариком крепится к конструкции.

При повороте рычага отверстия на шарике смещаются, перекрывая или освобождая путь для движения холодной и горячей воды, благодаря чему регулируется температура и напор потока.

Схематичное изображение однорычажного крана с шаровым функциональным узлом, с подробным освещением всех крепежных, предохранительных и других служебных элементов

Рычажные краны с шаровым механизмом отлично переносят гидравлические удары.

Однако у таких моделей есть целый ряд недостатков, к которым относятся:

  • относительная дороговизна;
  • быстрое скопление накипи на шаровом элементе;
  • интенсивный износ резиновых прокладок.
  • сложность ремонта, из-за чего часто приходится демонтировать старый и подбирать новый смеситель.

Из-за перечисленных минусов смесители подобной конструкции все реже применяются в быту и на производстве. В отличие от них шаровые краны, устанавливаемые перед сантехникой на трубы водоснабжения для управления подачей воды, практически полностью вытеснили вентильные модели.

Дисковые модели кранов

Подобные аксессуары пользуются преимуществом у потребителей и у специалистов. Действующий механизм таких смесителей – керамические дисковые картриджи, аналогичные керамическим дисковым механизмам, которые применяются в двухвентильных устройствах.

Дисковой смеситель, схематичное изображение которого представлено на рисунке, считается более практичной функциональной моделью, поскольку допускает замену картриджа

Внешне этот элемент выглядит как пластиковый цилиндр, обычно синего цвета. Однако под корпусом скрываются две пластины, выполненные из белоснежной, тщательно отшлифованной керамики. Один из этих дисков может перемещаться в зависимости от изменения положения рычага.

Для того чтобы вода поступила в излив, необходимо, чтобы совпали отверстия на верхней и нижней деталях. Если же это не происходит, поток перекрывается и не поступает в кран.

Дисковые модели обладают рядом преимуществ:

  • умеренной стоимостью;
  • возможностью замены картриджных элементов, что облегчает ремонт;
  • несклонностью к образованию накипи, которая почти не скапливается на керамических поверхностях.

Слабое место подобных конструкций – их чувствительность к посторонним включениям в водяном потоке, а также к резким скачкам давления в водосети.

Диски картриджей выполняются из хорошо отшлифованной керамики, благодаря чему гарантируется хорошее прилегание. Срок эксплуатации смесителей во многом зависит от качества этих деталей

Картриджи для однорычажных смесителей

Не всегда замена уплотнителей позволяет устранить возникшие неисправности. В такой ситуации может потребоваться замена картриджа для однорычажного смесителя. Выполнить ремонтные работы можно самостоятельно. Главное − приобрести подходящую ремонтную деталь.

Картридж смесителякартридж для iddis

Как заменить картридж в смесителе на кухне или в ванной

Рассмотрим подробно, как заменить картридж в смесителе на кухне, чтобы вы могли сделать это самостоятельно. Работы выполняются в следующей последовательности:

ИллюстрацияОписание работ
Разбираем однорычажный смеситель и вынимаем картридж.
Внимательно осматриваем элемент. При наличии трещин, через которые протекала вода, следует произвести замену старого на новый.
Устанавливаем ремонтную деталь на место. Она должна встать в направляющие. Проверить правильность позиционирования элемента можно следующим образом: если он не проворачивается, значит, занял нужное ему положение. Собираем смесить в обратной последовательности.

Чтобы новый картридж простоял как можно дольше, стоит обратить внимание на изделия с хорошими отзывами

Ремонт картриджа смесителя

Прежде чем покупать новый картридж, стоит убедиться, что старый не подлежит ремонту. Как выполняется ремонт картриджа смесителя, рассмотрим ниже:

ИллюстрацияОписание работ
Готовим картридж и необходимые инструменты.
До начала работ на корпусе изделия делаем метки, чтобы упростить процесс сборки в будущем.
С помощью тонкой отвёртки отжимаем фиксаторы.
Снимаем донышко и вынимаем остальные элементы.
Ищем причину неисправности. В данном случае повреждена верхняя зелёная крышка.
С помощью спирта или другого состава обезжириваем поверхность, геометрию которой планируется восстановить. Дополнительно следует обезжирить керамическую пластину, которая располагается под крышкой.
Наносим клеевой состав, подходящий для эксплуатации при повышенной температуре во влажной среде, на верхнюю часть керамической пластины и нижнюю крышки. Остальные поверхности должны оставаться незадействованными. На крышке клей должен быть обязательно на рёбрах.
Соединяем две детали, придавая каждой нужное пространственное положение.
Собираем картридж, ориентируясь на ранее нанесённые отметки.

Двухвентильный кухонный смеситель

Несмотря на то, что активное применение в быту стали находить однорычажные кухонные устройства, смесители вентильного типа остаются самыми распространенными сегодня. У таких кранов один вентиль используется для управления подачей горячей воды, другой – холодной. Вентили могут располагаться горизонтально и под определенным углом друг к другу.

Двухвентильный смеситель – самый распространенный тип для кухни

Разновидности двухвентильных смесителей

Двухвентильные смесители выпускаются двух типов. Отличаются они друг от друга различными запорными элементами. Это могут быть кран-буксы с эластичными прокладками или керамическими пластинами.

В смесителях первого типа возвратно-поступательная кран-букса перекрывает или, напротив, открывает отверстие, через которое вода поступает из трубы. В смесителях другого типа подача или блокирование воды возможно за счет совмещения отверстий пары керамических пластин.

К преимуществам смесителей с первым типом запирающего механизма можно отнести:

  1. Более низкую стоимость;
  2. Простоту в управлении;
  3. Легкость получения воды нужной температуры путем регулировки вентилей;
  4. Универсальность – со временем эластичную кран-буксу можно поменять на керамическую при условии, что они выпускались на предприятии одного производителя.

Двухвентильные смесители с эластичными прокладками

Недостатки смесителей вентильного типа с эластичной прокладкой – необходимость в совершении нескольких оборотов вентиля до тех пор, пока отверстия подачи воды будут полностью открыты, быстрый износ резиновой прокладки.

Смесители с керамическим вентилем имеют следующие положительные качества:

  1. Повышенная износоустойчивость и как следствие более продолжительный срок службы;
  2. Простота регулировки температуры воды за счет того, что угол поворота вентилей – 90 и 180 градусов;
  3. Простота управления смесителем.

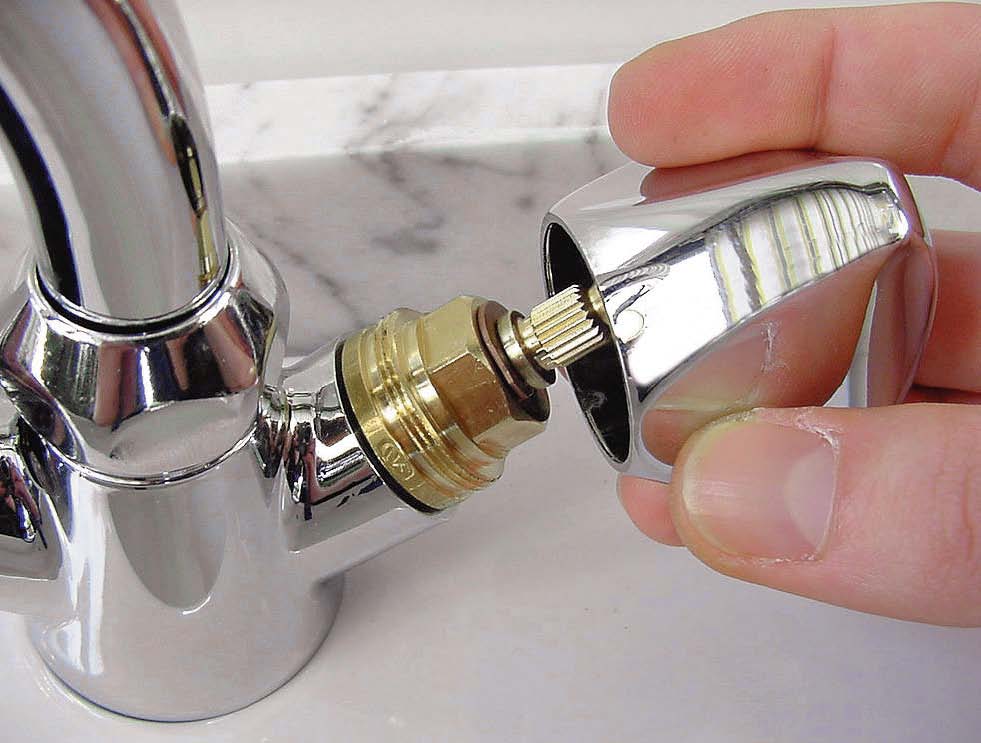

Устройство кухонного смесителя двухвентильного с керамическими прокладками

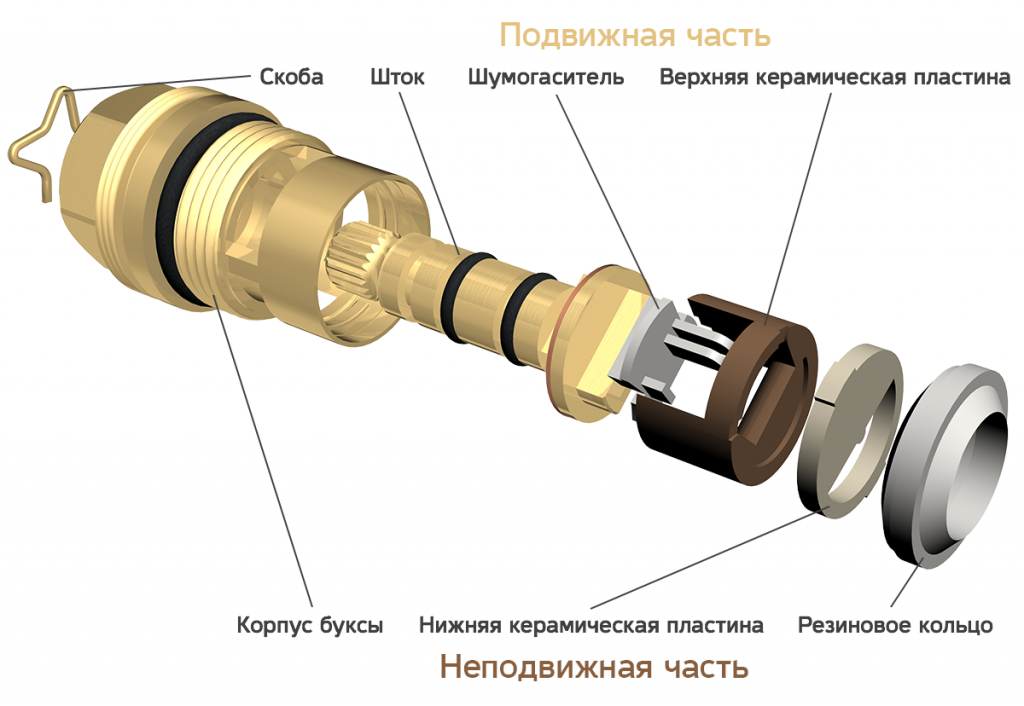

Схема смесителя с керамическими пластинами

Конструктивно смеситель с двумя вентилями состоит из корпуса, кран-буксы из керамики или металла, вентилей, излива с аэратором. Кран-букса керамическая состоит из:

Корпуса

Корпус производится из сплавов некоторых видов цветных металлов. Он имеет в своей конструкции резиновую прокладку. Она нужна для того, чтобы кран-букса вплотную прилегала к корпусу смесителя и не просачивалась вода. Нижняя часть корпуса кран-буксы имеет отверстия, сквозь которые вода поступает в камеру и смешивается там. Чтобы вывинтить кран-буксу, выполненную из керамики, необходимо воспользоваться разводным, газовым или гаечным ключом.

Фиксатора штока

Фиксатор – небольшая деталь, которая нужна для плотного соединения корпуса кран-буксы и штока. Она защелкивается в момент вставки штока в корпус. Чтобы разъединить их достаточно воспользоваться обычной отверткой.

Штока

К штоку присоединяются вентили смесителя, после чего крепятся специальными винтами. На корпусе штока есть паз, который служит для защелкивания в него фиксатора, внизу – выемка под поворотник.

Устройство крепления вентиля к штоку

Поворотника

Необходим для передачи вращательного момента от вентиля смесителя к керамической пластине, в которую он, собственно, упирается. Поворотник может быть как пластмассовым, так и металлическим, лучше, если он будет сделан из металла, поскольку пластиковый быстро ломается, если чрезмерно сильно закручивать вентили;

Верхней и нижней пластины

Верхняя пластина подвижна, она служит для контроля поступления воды в сливной носик. Имеет отверстия для пролива воды и фиксации поворотника, может поворачиваться на разный угол, поэтому пользоваться краном легко и удобно. Верхняя пластина достаточно плотно прилегает к нижней, которая в свою очередь является неподвижной. Она имеет отверстия аналогичные тем, что имеются у верхней. Когда эти отверстия при кручении вентилей крана совпадают, вода начинает поступать в сливное отверстие.

Резиновой прокладки

Она необходима для того, чтобы кран-букса вплотную примыкала к корпусу смесителя и вода просачивалась только через отверстие в ней. Повредить прокладку можно путем чрезмерного затягивания вентилей крана.

Как правильно установить смеситель

Перед тем как установить смеситель на кухне в раковину, освобождают ее от старого устройства и очищают установочное место от известкового налета, монтаж смесителя производят по-разному в зависимости от конструктивного исполнения крепежа.

Проще поменять смеситель на кухне, имеющий в нижней части корпуса резьбу для фиксации накидной гайки, помимо этого, конструкция обеспечивает более прочное и плотное соединение с раковиной.

Если вы устанавливаете корпус на шпильки, времени на монтаж уйдет больше, а соединение не будет отличаться хорошей устойчивостью и плотностью и со временем может ослабнуть.

Сборка крана

Обычно однорычажная модель поставляется в собранном виде, перед ее монтажом нужно проверить резьбовые соединения на удобство сборки предварительным закручиванием шпилек или гайки в корпус.

Чтобы правильно собрать все соединения при установке, полезно воспользоваться рекомендациями и схемами, приведенными в прилагаемой инструкции.

Замена смесителя на кухне с креплением на гайку

Подготовка под установку

Иногда поставить кран в раковину, вмонтированную в столешницу, проще без ее извлечения — не надо откручивать крепеж и снимать всю конструкцию, срезать силиконовое уплотнение по периметру вырезанного отверстия мойки. В этом случае подготовительные работы по демонтажу придется проводить внизу под столешницей, в случае модульной кухни для удобства можно отодвинуть тумбу от стены и проводить монтажные работы у задней стенки.

Некоторые виды смесителей, например, для подвода питьевой фильтрованной воды, устанавливаются в мойку дополнительно — в этом случае самостоятельно вырезают посадочное отверстие подходящего диаметра.

Данную работу можно проделать несколькими способами: с использованием балеринки для прорезания отверстий в керамической плитке, ручного механического просекателя, цилиндрической коронки для создания сквозных отверстий в металле. Для автоматизации работ можно использовать бытовую электрическую дрель, перфоратор или шуруповерт, в которой зажимают балеринку или коронку.

Устанавливаем кран

Перед тем как установить кран на кухне, подготавливают инструмент и комплектующие, в зависимости от типа крепежа работы проводят следующим образом:

  • Установить на раковину модель с прижимной гайкой, обеспечивающей надежное крепление, проще всего: в корпус вкручивают подводящие шланги, просовывают его в отверстие и фиксируют гайкой с резиновой прокладкой разводным ключом.
  • При конструкции с резьбовыми шпильками поступают аналогично: подсоединяют к корпусу подводки и шпильки, вставляют его в мойку и прижимают гайками через металлическую пластину с резиновой прокладкой.

Установка смесителя на кухне своими руками на шпильку

Подключение к водопроводу

Установленную сантехнику подсоединяют к водоснабжению – подводку воды производят при помощи гибких шлангов, прикручивая их вручную к корпусам и трубам с некоторым усилием

При протечке можно слегка поджать выходной штуцер и накидную гайку разводным ключом, при этом важно не перекрутить крепеж – в этом случае может произойти пережатие прокладок их повреждение, приводящие к нарушению герметизации

При монтаже подводки нельзя ее натягивать, перекручивать или сильно изгибать – это существенно уменьшает срок службы.

Проверка работоспособности

Для проверки правильности монтажа вытирают все детали насухо тряпкой и включают воду: места возможных протечек можно установить, проводя по деталям рукой, но лучше воспользоваться небольшим кусочком сухой тряпки белого цвета. При касании ей смонтированных сантехнических узлов в местах утечек, на ткани остаются хорошо заметные водные следы — это позволяет более точно установить точки подтекания.

На что обратить внимание и возможные ошибки

Одной из основных операций при монтаже сантехники является правильное подключение подводящих воду гибких шлангов

При установке важно не пережать резиновое кольцо – для этого муфты прикручиваются руками с усилием, использование дополнительных льняных и синтетических уплотнителей не требуется

Как подключить к водопроводу шланги

Видео-урок о ремонте крана однорычажного смесителя

После прочтения представленного материала, становится понятно, что нет ничего сложного в самостоятельном ремонте однорычажного смесителя. Справится с задачей даже полный профан, который ранее никогда не имел дела с сантехникой в принципе. Главное тут подобрать правильные расходники и подходящие запасные части, иначе функциональность крана восстановить не получится. Для наглядного примера есть смысл посмотреть видео-урок о том, как правильно починить смеситель для кухни однорычажного типа, чтобы уже воочию увидеть все тонкости и детали процесса.

Рычажный кухонный смеситель

Рычажные смесители очень популярны и удобны в управлении

Рычажные смесители активно завоевывают популярность. Они выглядят стильно, удобны в управлении, производятся в различном дизайнерском исполнении. Мойка с таким смесителем привлекает взгляды в первую очередь тем, что кран разительно отличается внешним видом от уже привычного всем двухвентильного аналога.

Устройство кухонного смесителя рычажного

Конструктивно смеситель рычажного типа состоит из следующих элементов:

  1. Рукоятки, которой регулируется подача воды (ее напор и температура);
  2. Регулятора струи (специальная насадка, которая привинчивается на конец излива посредством резьбового соединения, по–другому эту насадку называют аэратором);
  3. Декоративного кожуха картриджа смесителя;
  4. Картриджа, который фиксируется через гайку. В картридже происходит смешивание воды, поступающей по трубам, и ее последующий излив в сливное отверстие. Сам он спрятан в корпус;
  5. Фиксирующей скобы.

Устройство кухонного смесителя может немножко отличаться, однако принцип подачи воды в излив приблизительно одинаковый.

Разновидности в конструкции

Смесители рычажного типа с шаровым устройством

Смесители рычажного типа могут отличаться конструкцией узла смешивания. Его устройство бывает шаровым или картриджевым. В первом случае внутри шаровой гильзы расположен полый металлический шарик, имеющий три отверстия – два маленьких, через которые внутрь него попадает горячая и холодная вода, и одно большое – для вывода воды в излив. Смешивание воды происходит как раз в шаровой полости.

Преимущества смесителей с такой конструкцией:

  1. Долговечность;
  2. Простота эксплуатации;
  3. Легкость получения воды нужной температуры.

Один из немногочисленных недостатков – необходимость в периодической замене уплотнительных колец, которые изнашиваются за 2 года два-три раза.

Рычажные смесители с керамическим картриджем отличаются по принципу подачи и перекрывания воды, поступающей из труб, но это отличие только конструктивное. В корпусе картриджа имеются керамические пластины, которые изготовлены из оксида алюминия. Их две. Нижняя пластина имеет три отверстия, через которые проходит вода – два маленьких и одно побольше. Чтобы вода попала в слив, необходимо, чтобы верхняя пластина занимала такое положение, при котором одно или другое отверстие будут открыты по отдельности или одновременно наполовину. Соответственно в излив будет поступать холодая или горячая вода либо теплая, смешанная. Смешивание воды происходит внутри камеры.

Рычажные смесители с керамическим картриджем

К преимуществам смесителей с керамическим картриджем относят продолжительный срок эксплуатации, легкость смешивания воды до определенной температуры, использование одной руки для манипуляций с краном. А к недостаткам – в некоторых моделях смесителей не совсем хорошего качества проблематично получить воду комфортной температуры (приходится долго искать положение рычага).

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Подводим итоги

Подыскивая подходящую модель смесителя по фото, следует учитывать следующие факты:

  1. однорычажный аппарат более удобен в эксплуатации, нежели двухрычажный;
  2. высоко расположенный излив дает возможность поместить в раковину крупногабаритный предмет;
  3. процесс мытья будет удобным, если центр струи совмещен с центром раковины;
  4. выдвижной излив позволяет подавать воду из смесителя за пределами мойки;
  5. функция душ позволяет легко и эффективно что-либо сполоснуть или помыть фрукты.

Конструкции однорычажных и двухрычажных смесителей довольно просты. Сложными элементами в первом являются картриджи (шаровой или керамический), во втором – кран-буксы (вентильные или керамические).
